Đồng Hồ Đo Áp Suất

Tổng hợp các loại đồng hồ đo áp suất mà Cao Phong nhập khẩu và phân phối chính hãng tại thị trường Việt Nam.

Các loại đồng hồ áp suất bao gồm:

  • Đồng hồ đo áp suất dạng cơ bourdon.
  • Đồng hồ đo áp suất điện tử.
  • Đồng hồ đo áp suất dạng màng.
  • Đồng hồ đo áp suất dầu
  • Đồng hồ đo áp suất
  • …

Các sản phẩm Cao Phong cung cấp đến từ các thương hiệu nổi tiếng trên toàn thế giới như: WIKA/ Đức, Baumer/ Đức, WISE/ Hàn Quốc, SKON/ Đài Loan, YAMAKI/ Đài Loan…

Vui lòng tham khảo thông tin sản phẩm ở bên dưới:

Hiển thị 1–24 của 27 sản phẩm

Đồng hồ đo áp suất hay áp kế (Presure gauge) là thiết bị được sử dụng để theo dõi áp suất hoạt động trên đường ống. Việc lắp đặt áp kế giúp bạn kiểm soát, phát hiện những sự cố có khả năng xảy ra làm hư hại thiết bị.

Đồng hồ đo áp suất có nhiều ứng dụng khác nhau, nổi bật trong đó có thể kể đến như:

  • Hệ thống gas, khí nén
  • Hệ thống nồi hơi, dầu.
  • Hệ thống đo áp suất thủy lực, áp suất chân không.
  • …

Với các ứng dụng khác nhau thì các loại đồng hồ áp suất thường có kiểu dáng và cấu tạo khác nhau. Nhưng tựa chung lại các loại đồng hồ này có nhiệm vụ chính là đo áp suất tức thời trên đường ống.

dong-ho-do-ap-suat
Các loại đồng hồ áp suất thường gặp

Để giúp bạn hiểu hơn về loại dụng cụ đo áp suất này, bài viết sau đây chúng tôi chia sẽ các kiến thức về đồng hồ áp suất.

Đồng hồ áp suất là gì?

Đồng hồ đo áp suất (Tiếng Anh: Pressure gauge) là thiết bị khá phổ biến và được sử dụng để kiểm tra áp suất tức thời trên hệ thống đường ống. Chúng còn được biết đến với các tên gọi khác nhau như: áp kế, dụng cụ đo áp suất, đồng hồ áp kế, đồng hồ đo áp lực, dụng cụ đo áp lực…

Với ưu điểm có thể sử dụng ở nhiều vị trí và với nhiều môi trường khác nhau nên các dòng đồng hồ đo áp lực này thường được sản xuất với nhiều mẫu mã và kích thước đa dạng. Các nhà sản xuất đồng hồ đo áp lực ngày nay rất chiều khách hàng để tối ưu hóa về chức năng và ứng dụng của sản phẩm.

Lời khuyên của các chuyên gia rằng bất kỳ thiết bị hay hệ thống đường ống nào bạn cũng nên gắn các loại đồng hồ đo áp lực để kiểm soát áp suất. Việc bạn mất kiểm soát áp suất trên hệ thống đường ống có thể dẫn đến hư hỏng thiết bị hay thậm chí là gây những tổn thất về tính mạng cho người sử dụng.

Các loại đồng hồ áp suất thông dụng

Như đã nói ở trên, việc đo áp suất là rất cần thiết cho mỗi hệ thống đường ống, trong các nhà máy xí nghiệp cũng như đời sống.

Vậy nên các loại áp kế ngày càng được sử dụng phổ biến.

Tuy nhiên, mỗi ứng dụng đều có điều kiện làm việc sẽ khác nhau và vị trí sử dụng là khác nhau.

Chính bởi những lý do trên, các nhà sản xuất đồng hồ đo áp luôn cải tiến để đưa ra những sản phẩm tối ưu hóa yêu cầu của khách hàng.

Các dòng sản phẩm khác nhau của đồng hồ đo áp từ đó ra đời, có thể kể tên các sản phẩm như sau: đồng hồ đo áp bourdon, đồng hồ đo áp 3 kim, đồng hồ áp suất màng, đồng hồ đo áp loại điện tử, các loại đồng hồ áp suất dầu, đồng hồ áp suất dùng cho nước, đồng hồ áp suất dùng cho không khí, đồng hồ áp suất dùng chân không…

Để bạn có thể dễ dàng nắm bắt các dòng sản phẩm đồng hồ áp lực, chúng tôi liệt kê các loại và thông số kỹ thuật bên dưới.

1/ Đồng hồ áp suất bourdon

Đồng hồ áp bourdon (pressure gauge bourdon tube) còn được biết đến là đồng hồ đo áp lực kiểu cơ. Đây là dòng sản phẩm phổ biến và được sử dụng nhiều ở nhiều ứng dụng và vị trí trên đường ống. Dòng sản phẩm đồng hồ áp suất dạng bourdon cho phép lưu chất mang áp lực đi vào làm ống bourdon giản ra từ đó thông qua cơ cấu truyền động để cho ra kết quả áp suất tưng ứng trên đường ống. Trên mặt đồng hồ sẽ hiển thị từng dãi áp suất, khi kim đồng hồ chỉ vào vị trí áp suất nào là áp suất tương ứng trên hệ thống đường ống.

Bạn cũng có thể xem thêm catalog của đồng hồ áp dạng bourdon để hiểu hơn về sản phẩm.

Thông số cấu tạo

Các loại áp kế dạng bourdon thông thường sẽ có các bộ phận sau:

  • Ring: vòng kết nối với Case
  • Window: mặt kính hoặc bằng nhựa
  • Gasket: đây là một miếng đệm giữa case và kính
  • Point: kim đồng hồ
  • Scale plate: mặt hiển thị giá trị áp suất
  • Setscrew: ống vít kết nối
  • Movement: bộ phận truyền động
  • Bourdon: ống chứa áp suất
  • Blowout disk : nút để điền dầu vào
  • Case: vỏ đồng hồ bên ngoài
cau-tao-dong-ho-do-ap-suat-dang-bourdon
Cấu tạo đồng hồ đo áp dạng bourdon

Chất Liệu

Các loại áp kế được cấu tạo từ các vật liệu khác nhau. Hiện nay, các loại vật liệu cấu thành đồng hồ đo áp lực dạng bourdon bao gồm: thép, inox 304, inox 316…

Sở dĩ các nhà sản xuất đồng hồ áp tạo ra nhiều loại đồng hồ áp suất với nhiều vật liệu bởi mong muốn tối ưu các ứng dụng và chi phí đầu tư sản phẩm.

Như chúng ta đề biết, vật liệu cấu thành sẽ ảnh hưởng đến giá thành của sản phẩm. Vậy nên, khi lựa chọn mua các dòng sản phẩm về thiết bị đo áp suất bạn phải nắm vững nhu cầu và ứng dụng để chọn mua thiết bị đúng loại.

Nguyên Lý Hoạt Động

Các loại đồng hồ áp bourdon có nguyên lý hoạt động như sau:

  • Khi có lưu chất chảy qua (nước, dầu, khí nén…). dòng lưu chất len vào ống Bourdon làm ống này giãn ra.
  • Thông qua cơ cấu truyền động làm xoay trục kim đồng hồ giúp hiển thị giá trị áp suất.
  • Áp lực càng lớn dẫn đến ống bourdon càng giãn ra, kim đồng hồ xoay càng nhiều.

Đây là dòng sản phẩm đồng hồ đo áp lưc dạng cơ bourdon nên tồn tại những ưu và nhược điểm riêng của nó.

Ưu điểm:

  • Áp kế bourdon đáp ứng yêu cầu về kỹ thuật.
  • Áp kế bourdon có thể đáp ứng cho nhiều hệ thống, nhiều ngành công nghiệp khác nhau.
  • Có võ bọc là inox, chân kết nối là inox thường có tuổi thọ và độ chính xác cao.
  • Độ sai số nhỏ (nếu đồng hồ áp suất loại điện tử độ sai số là 0.125%).
  • Có thể làm việc ở môi trường có nhiệt độ 85 o C.
  • Dễ dàng lắp đặt cũng như vận hành.
  • Kiểu dáng, chủng loại phong phú và đa dạng.

Nhược điểm:

  • Chỉ có tác dụng hiển thị đo trên đường ống, không có tác dùng đưa tín hiệu về phòng điều khiển
  • Cần sử dụng đúng nhiệt độ (trong trường hợp sử dụng quá nhiệt độ thì dễ dẫn đến bể đồng hồ)

Thông số kỹ thuật cơ bản

Đây là những thông số kỹ thuật cơ bản của dòng sản phẩm đồng hồ áp suất dạng bourdon mà bạn cần phải nắm.

  • Tên gọi: Đồng hồ đo áp suất/ Áp kế/ đồng hồ áp suất/ dụng cụ đo áp suất.
  • Vật liệu thân: thép, toàn thân inox 304, inox 316…
  • Model: dựa vào nhà sản xuất.
  • Đường kính mặt: 63mm, 80mm, 100mm, 160 (mm)…
  • Áp lực làm việc: 2 bar, 4 bar, 6 bar, 10 bar, 16 bar, 25 bar, 40 bar…
  • Độ chính xác: 1.0, 1.6, 2.5…
  • Kiểu kết nối: ren chân đứng, chân sau, chân sau lệch dưới, nối bích…
  • Ren: G1/4, G1/2, M20x1.5 (phụ thuộc vào kích thước mặt)
  • Tiêu chuẩn: IP67, IP68,EN 837-1…
  • Tuỳ chọn khác: có dầu glycerin…

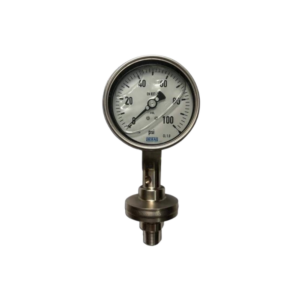

2/ Đồng Hồ Đo Áp Lực Loại Màng

Đồng hồ áp bourdon được ứng dụng rộng rãi ở nhiều môi trường khác nhau. Tuy nhiên, khi gặp môi trường chất dễ kết tinh hay có tính ăn mòn thì dòng sản phẩm này không đáp ứng được.

Để giải quyết bài toán này thì các nhà sản xuất đồng hồ áp suất cho ra đời sản phẩm đồng hồ đo áp dạng màng là giải pháp dành cho bạn.

Thực tế thì đồng hồ đo áp suất có màng ngăn là sự cải tiến của loại đồng hồ áp suất bourdon thường, kết hợp cơ cấu có màng ngăn cách ly giữa môi trường đo áp suất với đồng hồ. Sự thật thì loại áp kế màng này được cấu tạo bởi đồng hồ đo áp suất loại bourdon thường kết hợp với màng cách ly. Mỗi loại đồng hồ màng có đặc điểm và ứng dụng trong những trường hợp khác nhau. Tùy vào môi chất sử dụng mà các nhà sản xuất sẽ sản xuất loại màng phù hợp với nhu cầu thực tế. Màng của đồng hồ có tác dụng chặn tạp chất trong lưu chất vào đồng hồ, ảnh hưởng của nhiệt độ và ngăn chặn hóa chất ăn mòn các bộ phần của đồng hồ.

dong-ho-do-ap-suat-mang
Hình ảnh mô tả đồng hồ áp lực dạng màng

Trong thực tế, bạn sẽ gặp các loại áp kế màng thường gặp:

  • Đồng hồ màng sandwich nối ren
  • Đồng hồ màng flush
  • Đồng hồ màng sandwich nối bích
  • Đồng hồ màng thực phẩm (clamp/coupling/…)
  • Đồng hồ màng áp suất thấp (diaphragm sensing)

Với các nhà máy, được mua nguyên hệ thống các model đồng hồ đo áp suất màng có thể gặp bởi sản phẩm wika như model 232.50.100 + 990.27 hay 232.50.100 + 990.34…

3/ Đồng hồ áp suất dạng 3 kim

Đồng hồ áp suất 3 kim dùng nhiều trong các trạm bơm của các nhà máy nhiệt điện, thủy điện, tôn thép, xử lý nước thải, hóa chất, xử lý nước thải,…

Đồng hồ áp suất 3 kim là loại đồng đồ đo áp suất có tiếp điểm điện, dùng để đóng cắt tự động cho các thiết bị đã kết nối sẵn như máy bơm, máy nén khí,…

dong-ho-do-ap-suat-3-kim
Hình ảnh về đồng hồ áp suất 3 kim
  • Kim chặn dưới (Thông thường là kim màu đỏ)
  • Kim chặn trên ( Thông thường là kim màu xanh)
  • Kim đo giá trị áp suất thực tế (Thường là kim màu đen)

Đồng hồ 3 kim tiếp điểm điện sẽ xuất ra 2 loại tín hiệu điện, tiếp điểm NO, NC tức là xuất ra tín hiệu điện để đóng hoặc mở thiết bị.

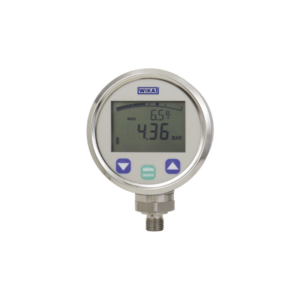

4/ Đồng hồ đo áp suất dạng điện tử

Đồng hồ đo áp suất điện tử (Tiếng anh: Digital Pressure Gauge), đồng hồ áp suất điện tử hiển thị kết quả số lên mặt đồng hồ. Khác với các loại đồng hồ đo áp suất thông thường thì đồng hồ đo áp suất điện tử cho kết quả có độ chính xác cao kèm theo đó là khả năng chịu rung lắc của môi trường tốt.

dong-ho-do-ap-suat-dien-tu
Đồng hồ đo áp suất điện tử WIKA

Các loại đồng hồ đo điện tử thông thường có các kích thước mặt 100mm, mặt 200mm…

Đồng hồ đo áp suất điện tử được ưu tiên sử dụng cho các ứng dụng cần độ chính xác cao, các mội trường làm việc thiếu sáng, các dịch vụ đo kiểm…

Các thương hiệu đồng hồ đo áp suất nổi tiếng

Nhu cầu sử dụng đồng hồ áp suất ngày càng nhiều, cùng điểm qua các thương hiệu đồng hồ áp suất nổi tiếng nhé.

  • Đồng hồ đo áp suất WIKA.
  • Đồng hồ đo áp suất WISE
  • Đồng hồ đo áp suất SKON
  • Đồng hồ đo áp suất ELITE
  • Đồng hồ đo áp suất YAMAKI

5 lưu ý khi lựa chọn đồng hồ áp suất/ áp kế

Để giúp khách hàng lựa chọn những sản phẩm chất lượng phù hợp với mục đích sử dụng, chúng tôi xin đưa ra các lưu ý bạn cần năm rõ:

  • Dãi đo/Thang đo của đồng hồ: cần chọn giới hạn thang đo đồng hồ lớn hơn giá trị mình cần đo khoảng 20-30% nhằm đảm bảo được tính chính xác của đồng hồ và đặc biệt là có thể đảm bảo độ bền khi sử dụng. Ví dụ: cần đo đồng hồ áp 8 bar thì nên chọn đồng hồ loại dãi đo 0 – 10 bar.
  • Kiểu kết nối + Chân ren kết nối: chân ren là phần kết nối giữa đồng hồ và đường ống. Cần lưu ý kết nối chân đứng, chân sau, chấn đứng có vành, chân sau có vành và có ren là bao nhiêu. Các loại chân ren thông dụng như: 1/4NPT – ren 13mm; 3/8PT – ren 17mm; 1/2NPT – ren 21mm
  • Vật liệu cấu tạo: Áp kế có cấu tạo thường là vỏ thép, vỏ thép ruột đồng, vỏ thép mạ crom – rất sáng đẹp, vật liệu inox 304, vật liệu inox 316… Tuy nhiên, các vật liệu này sẽ có chi phí khác nhau.
  • Đường kính mặt đồng hồ: Là yếu tố ảnh hưởng đến việc lựa chọn đồng hồ như thế nào. Tùy vào vị trí đặt đồng hồ xa gần, cao thấp mà chúng ta cân nhắc lựa chọn mặt đồng hồ. Mặt đồng hồ thông thường sẽ là 100mm, 63mm, 160mm.
  • Thương hiệu, nguồn gốc xuất xứ: Sự thật là chất lượng luôn đi kèm với giá thành. Chính vì vậy bạn nên cân nhắc thật kỹ khi lựa chọn đồng hồ đo áp suất. Các thương hiệu đồng áp suất nổi tiếng như: WIKA/ Đức, TEMA/ Ý, WISE/ Hàn Quốc, SKON/ Taiwan….

Có nên lựa chọn áp kế có dầu glycerine

Mục đích chính của đồng hồ đo áp suất có dầu glycerin là chống rung. Đối với các loại đồng hồ áp suất thường, ở những môi trường rung mạnh có thể làm đồng hồ bị cong hoặc gãy. Việc sử dụng các loại đồng hồ áp suất có dầu giúp hạn chế rung đồng hồ, giúp người vận hành dễ quan sát giá trị đo.

Tuy nhiên,

Không phải môi trường nào cũng nên dùng đồng hồ đo áp suất có dầu. Với các môi trường xăng dầu, dễ cháy nổ, chúng tôi khuyến cáo quý khách hàng nên sử dụng loại đồng hồ đo áp suất không dầu.

Đồng hồ áp suất Trung Quốc có thật sự tốt

Trả lời: Tùy!

Đồng hồ áp suất (áp kế) hay bất cứ thiết bị nào có nguồn gốc xuất xứ từ Trung Quốc đều có điểm chung lợi thế cạnh tranh là về giá.

Nếu đặc tính sử dụng của bạn chỉ là dùng một vài lần và không cần đo quá chính xác thì bạn có thể sử dụng hàng Trung Quốc.

Trong trường hợp bạn cần độ bền, sự an toàn và đảm bảo thì nên lưu ý đến các thương hiệu đồng hồ đo áp suất đã đề cập ở trên.

Đặc biệt nếu bạn cần đồng hồ đo áp suất loại điện tử thì lời khuyên chân thành dành cho bạn là nên dùng hàng có thương hiệu như: đồng hồ áp suất SKON/ taiwan, đồng hồ áp suất WISE/ Hàn Quốc, đồng hồ áp suất WIKA/ Đức…

Các phụ kiện đồng hồ đo áp suất đi kèm

Các loại đồng hồ đo áp suất được ứng dụng cho các môi trường áp cao, nhiệt độ cao, điều kiện vận hành rung lắc cần những phụ kiện để đảm bảo đồng hồ đo áp suất sẽ sử dụng tốt. Dưới đây là những phụ kiện cần thiết giúp bảo vệ, tăng tuổi thọ mà đồng hồ đo áp suất đi kèm.

1/ Ống siphon.

Với các hệ thống hơi nóng, dầu nóng có điều kiện nhiệt độ cao bạn cần đảm bảo đồng hồ đo áp suất tránh tiếp xúc trực tiếp. Bởi trường hợp đồng hồ áp tiếp xúc trực tiếp sẽ dễ hư hỏng thiết bị. Thực tế thì các nhà sản xuất đồng hồ áp khuyến cáo đơn vị sử dụng gắn ống syphon trên cụm đồng hồ áp suất.

Địa chỉ mua đồng hồ đo áp suất uy tín tại Hà Nội và TPHCM

Chúng ta hay sử dụng áp kế để đo áp suất, vậy mua đồng hồ đo áp suất ở đâu giá rẻ, chất lượng và sử dụng được lâu bền nhất.

Ở các cửa hàng bán van công nghiệp, vật tư công nghiệp thường có bán đồng hồ đo áp suất này. Tuy nhiên, để mua số lượng nhiều hay lựa chọn nhà cung cấp đồng hồ đo áp suất uy tín

dong-ho-do-ap-suat
Bên Trái: Đồng hồ đo áp suất WIKA loại thật có seri sản phẩm. Bên Phải: Đồng hồ đo áp suất wika nhái, mặt trước không có seri của sản phẩm

Quý khách có thể tham khảo bảng giá đồng hồ đo áp suất của chúng tôi bằng cách liên hệ hotline 0906 818 600 để lựa chọn cho mình số lượng hàng, cũng như chủng loại hàng tối ưu nhất cho nhu cầu sử dụng.

Địa chỉ cung cấp sỉ và lẻ đồng hồ đo áp suất giá tốt

Công ty CAO PHONG hiện nay đang là một trong những nhà cung cấp đồng hồ đo áp suất với nhiều loại để bạn lựa chọn. Đến với CAO PHONG bạn hoàn toàn có thể tin tưởng về chất lượng, nguồn gốc sản phẩm cũng đội ngũ nhân viên tư vấn nhiều năm kinh nghiệm.

Đặc biệt,

Chúng tôi có số lượng lớn đồng hồ đo áp suất có sẵn tại kho cho quý khách hàng cần gấp.

Trên đây là những thông tin cơ bản về đồng hồ đo áp suất cũng như những công dụng và chia sẽ về địa điểm cung cấp các loại đồng hồ đo áp suất này.

Hi vọng bài viết này sẽ bổ ích cho bạn và mỗi lần sử sử dụng đồng hồ đo áp suất hãy nhớ đến CAO PHONG.
