Mô tả sản phẩm
Cao Phong cung cấp đồng hồ áp suất Unival PGSS vỏ inox 304 có dầu glycerin, thang 0–10 bar và 0–20 bar, mặt 63 mm và 100 mm, cho hệ HVAC, phòng bơm và nhà xưởng tại TP.HCM và toàn quốc. Theo catalogue hãng, dầu glycerin trong mặt đồng hồ được khuyên dùng cho phòng bơm và nơi áp suất dao động mạnh, nhanh; áp làm việc tối đa 75 % thang khi áp ổn định.
Đồng hồ áp suất Unival PGSS là gì?

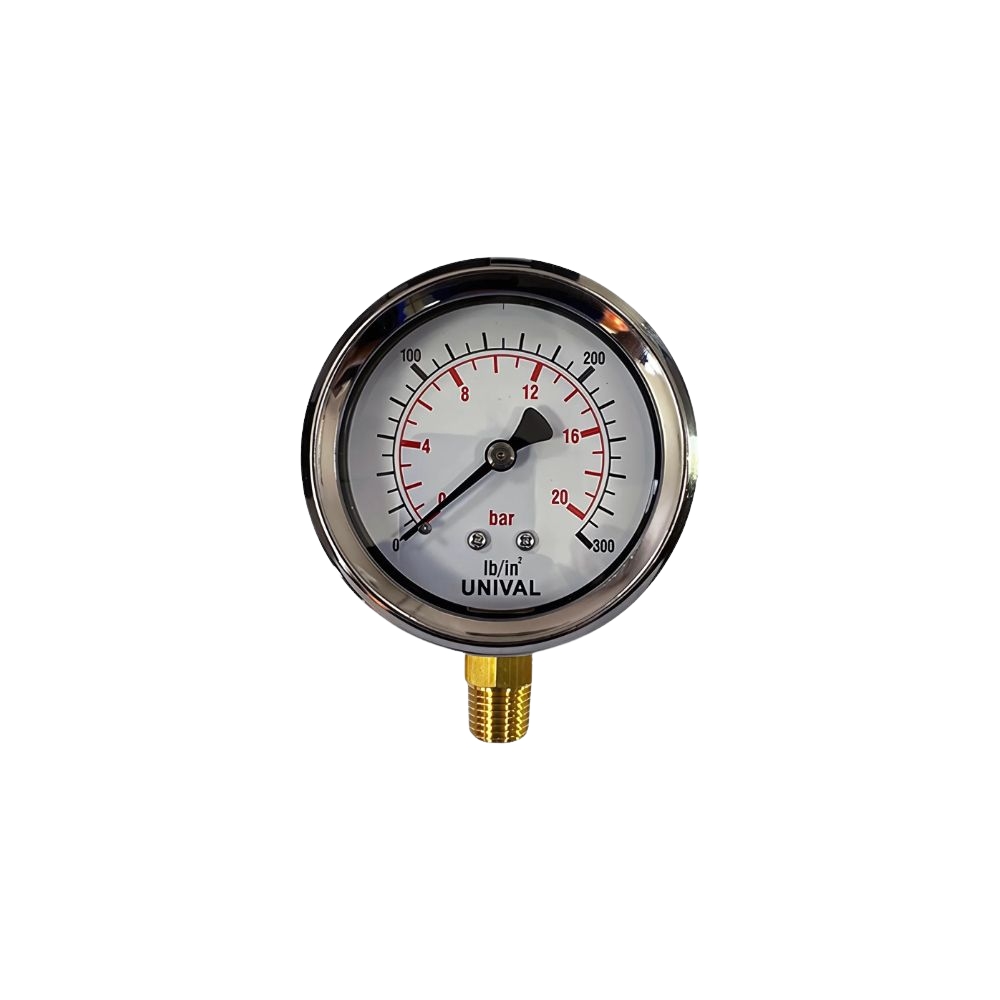

Unival PGSS là dòng đồng hồ áp suất vỏ inox có dầu của hãng Unival, thiết kế cho HVAC và ứng dụng công nghiệp, đo chất lỏng và khí không nhớt, không kết tinh. Bên trong là ống Bourdon: áp suất làm ống cong duỗi ra, kéo kim chỉ giá trị trên mặt số.
Trong các dòng Unival Cao Phong có bán, mỗi dòng một vai trò:
- Unival PGSS (trang này): đo áp dương 0–10 hoặc 0–20 bar, vỏ inox có dầu, mặt 63 hoặc 100 mm.
- Unival CG: đồng hồ đo kép cả chân không và áp dương, thang -76 cmHg đến 10 bar, mặt 100 mm. Chọn CG khi điểm đo có lúc bị hút chân không, như đường hút của bơm.
Cấu tạo và vật liệu
- Vỏ inox 304: không gỉ, hợp nơi ẩm như phòng bơm, phòng máy.
- Dầu glycerin trong mặt: giảm rung kim khi bơm chạy hoặc áp dao động, dễ đọc số.
- Cơ cấu đo hợp kim đồng: gồm ống Bourdon và bộ truyền kim.
- Mặt kính acrylic, mặt số nhôm: in thang kép bar (đỏ) và psi (đen).
- Chân đứng (bottom): ren ở đáy, có lục giác để siết cờ lê (SW 14 mm với mặt 63, SW 22 mm với mặt 100).
Thông số kỹ thuật đồng hồ áp suất Unival PGSS
| Thông số | Giá trị |
|---|---|
| Thương hiệu / model | Unival PGSS Series |
| Thang đo | 0–10 bar; 0–20 bar |
| Áp làm việc tối đa | 75 % thang khi áp ổn định; 60 % thang khi áp dao động |
| Môi chất | Chất lỏng và khí không nhớt, không kết tinh |
| Nhiệt độ môi trường | -25 đến +60 °C |
| Đường kính mặt | 63 mm; 100 mm |
| Dầu | Glycerin |
| Vỏ | Inox 304 |
| Mặt kính / mặt số | Acrylic / nhôm |
| Cơ cấu đo | Hợp kim đồng |
Kích thước (mm, theo bản vẽ trong catalogue)
| Mặt | H (cao tổng) | D (vành) | W (lục giác) | T (ren) | A (dày) | B |
|---|---|---|---|---|---|---|
| 63 | 92 | 71 | 14 | 1/4″ | 33 | 63,4 |
| 100 | 136,5 | 110 | 22 | 1/2″ | 43,5 | 98,5 |
Nguồn: catalogue Unival PGSS Series (Stainless Steel Pressure Gauge) của hãng, đăng bên dưới.
Đồng hồ Unival PGSS dùng cho đâu?
- Phòng bơm, hệ HVAC: đo đầu đẩy bơm nước lạnh, nước giải nhiệt, chiller, AHU, FCU.
- Trạm bơm nước sạch, bơm tăng áp: nơi kim đồng hồ khô hay rung khi bơm chạy.
- Đường ống nước, khí nén trong nhà xưởng: áp ổn định đến khoảng 7,5 bar (thang 10) hoặc 15 bar (thang 20).
Không nên dùng khi: điểm đo có chân không (chọn Unival CG đo kép); áp ổn định vượt 15 bar hoặc áp dao động vượt 12 bar (cần thang cao hơn); môi chất đặc, nhớt, dễ kết tinh, có hạt rắn (cần đồng hồ có màng ngăn); hoá chất ăn mòn đồng như amoniac, axit (cần đồng hồ toàn inox cả chân và cơ cấu đo); môi chất nóng đi thẳng vào đồng hồ (cần ống siphon hoặc đồng hồ chịu nhiệt).
Kinh nghiệm chọn và lắp đồng hồ Unival PGSS
- Chọn thang theo áp lớn nhất của hệ. Theo catalogue Unival, áp ổn định không quá 75 % thang: thang 10 bar cho hệ đến 7,5 bar, thang 20 bar cho hệ đến 15 bar. Áp dao động thì giới hạn 60 % (6 bar và 12 bar).
- Đổi đơn vị trước khi so. 1 bar xấp xỉ 1,02 kg/cm² và khoảng 14,5 psi. Thang 0–10 bar tương đương khoảng 0–145 psi; 0–20 bar khoảng 0–290 psi.
- Chọn mặt theo khoảng cách đọc. Mặt 63 mm (ren 1/4″, thợ hay gọi ren 13) gọn cho máy, tủ; mặt 100 mm (ren 1/2″, ren 21 = DN15) dễ đọc từ xa trong phòng bơm.
- Hỏi rõ chuẩn ren. Ren 1/4″ và 1/2″ có thể là G, PT hoặc NPT; NPT và PT không vặn lẫn được. Gửi ảnh chân đồng hồ cũ để Cao Phong đối chiếu.
- Lắp van khoá dưới đồng hồ (van kim hoặc van bi nhỏ) để thay đồng hồ không phải dừng hệ. Siết vào lục giác, không vặn vào vỏ.
Câu hỏi thường gặp
Đồng hồ áp suất Unival PGSS giá bao nhiêu?
Giá tuỳ cỡ mặt (63 hay 100 mm), thang đo và số lượng. Gọi 028 6270 3525, Cao Phong báo giá trong ngày, có giá riêng cho cửa hàng, nhà thầu, dự án.
Unival PGSS và Unival CG khác nhau thế nào?
PGSS chỉ đo áp dương (0–10 hoặc 0–20 bar), vỏ inox có dầu, có mặt 63 và 100 mm. CG là đồng hồ đo kép, đọc cả chân không đến -76 cmHg và áp dương đến 10 bar, mặt 100 mm.
Hệ thống chạy 8 bar nên chọn thang nào?
Chọn thang 0–20 bar. Catalogue Unival giới hạn áp ổn định ở 75 % thang, tức 7,5 bar với thang 10 bar, nên hệ 8 bar đã vượt giới hạn của thang 10.
Vì sao đồng hồ có dầu tốt hơn ở phòng bơm?
Dầu glycerin làm chậm dao động của kim. Khi bơm chạy hoặc đóng mở van, kim không rung, dễ đọc và cơ cấu đo ít bị mòn hơn đồng hồ khô.
Unival PGSS có dùng cho hoá chất được không?
Vỏ bằng inox 304 nhưng cơ cấu đo bằng hợp kim đồng, catalogue chỉ ghi dùng cho chất lỏng và khí không nhớt, không kết tinh. Với hoá chất ăn mòn, gửi tên hoá chất để Cao Phong chọn đồng hồ toàn inox hoặc có màng ngăn.
Mua đồng hồ áp suất Unival PGSS ở đâu tại TP.HCM?
Cao Phong cung cấp đồng hồ áp suất Unival PGSS cùng các loại đồng hồ áp suất, đồng hồ đo kép và phụ kiện lắp đặt, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho cửa hàng, nhà thầu, dự án.
CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ CÔNG NGHIỆP CAO PHONG
- Website: https://caophong.com.vn
- Hotline: 028 6270 3525
- Email: contact@caophong.com.vn
- Địa chỉ: 331/41 Phan Huy Ích, Phường An Hội Tây, Thành Phố Hồ Chí Minh, Việt Nam
- Mã số thuế (MST): 0315207350
Xem thêm: đồng hồ đo áp suất · đồng hồ áp suất Unival CG đo kép · đồng hồ áp suất WIKA EN 837-1

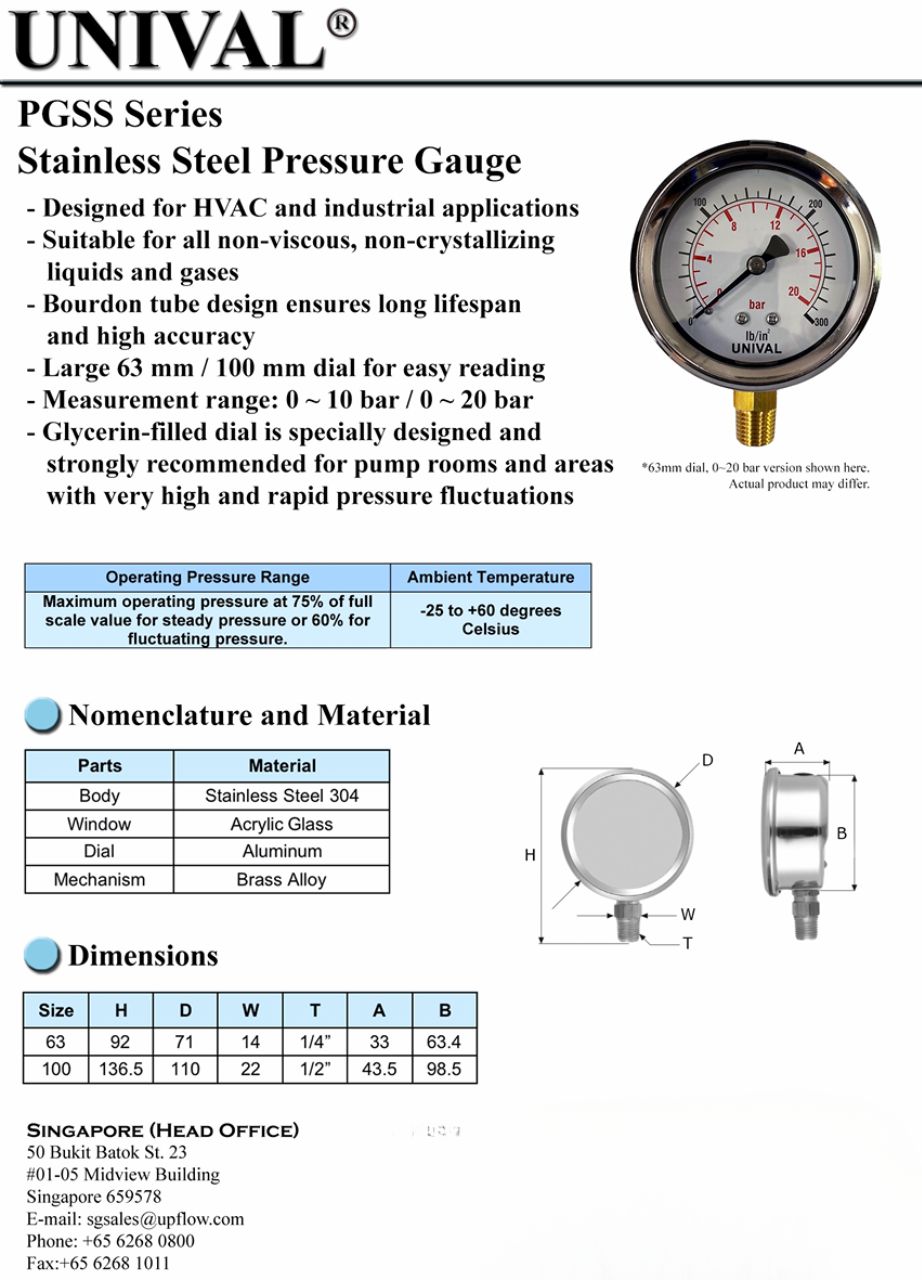

Catalogue đồng hồ áp suất Unival PGSS
