Mô tả sản phẩm
Cao Phong cung cấp đồng hồ áp suất WIKA EN 837-1 dòng 232.50, toàn thân inox, mặt 63/100/160 mm, cho nhà máy, hệ hơi, khí nén, nước và hoá chất nhẹ tại TP.HCM và toàn quốc. Mặt 100 và 160 đạt cấp chính xác 1,0; mặt 63 đạt cấp 1,6. Vỏ inox 304, ống Bourdon inox 316L nên dùng tốt ở môi trường ẩm, ngoài trời và môi chất ăn mòn nhẹ.
Đồng hồ áp suất WIKA EN 837-1 là gì?
EN 837-1 là tiêu chuẩn châu Âu cho đồng hồ áp suất kiểu ống Bourdon. Tiêu chuẩn này quy định cấp chính xác, kích thước, cách thử và cách ghi trên mặt đồng hồ. EN 837-2 là phần hướng dẫn chọn và lắp đồng hồ.
Vì vậy “EN 837-1” là tên tiêu chuẩn in trên mặt đồng hồ, không phải mã model. Sản phẩm Cao Phong bán ở trang này là WIKA 232.50: dòng đồng hồ “full inox”, cao cấp nhất trong các dòng đồng hồ áp suất WIKA Cao Phong đang bán. Khách cần chân đồng, giá thấp hơn có thể chọn WIKA 213.53 (vỏ inox, chân đồng).
Cấu tạo và vật liệu
- Ống Bourdon inox 316L: ống cong biến dạng theo áp suất, kéo kim chỉ qua bộ truyền động.
- Vỏ inox 304: chịu ẩm, chịu thời tiết, dùng được ngoài trời.
- Chân kết nối inox 316: toàn bộ phần tiếp xúc môi chất bằng inox, khác dòng chân đồng.
- Bản khô hoặc có dầu glycerin: dầu làm kim ổn định khi có rung hoặc xung áp.
- Chân đứng (Bottom) hoặc chân sau (Back): chân sau có bản không vành và bản có vành 3 lỗ để gắn tủ điện.

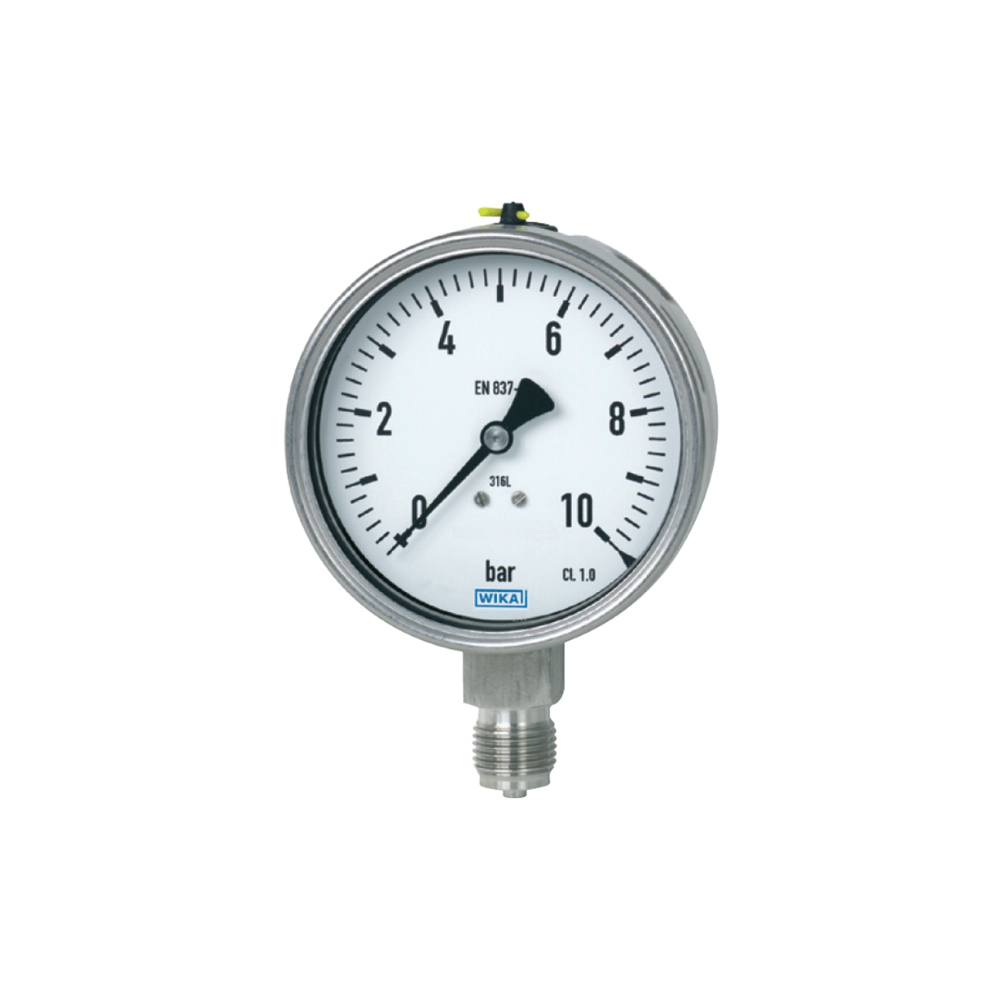

Thông số kỹ thuật đồng hồ áp suất WIKA 232.50 (EN 837-1)
| Thông số | Mặt 63 mm (232.50.063) | Mặt 100 mm (232.50.100) | Mặt 160 mm (232.50.160) |
|---|---|---|---|
| Cấp chính xác | 1,6 | 1,0 | 1,0 |
| Chân đứng (Bottom) | Có (LM) | Có (LM) | Có (LM) |
| Chân sau (Back) | Chân sau đồng tâm (CBM) | Chân sau lệch tâm (LBM) | Chân sau lệch tâm (LBM) |
| Ren kết nối | ¼” NPT, G¼B | ½” NPT, G½B, M20×1,5 | ½” NPT |
| Vật liệu | Vỏ inox 304 · ống Bourdon inox 316L · chân inox 316 | ||
| Đơn vị mặt số | bar, psi, kg/cm², MPa (theo đơn đặt) | ||
| Nhiệt độ môi trường | Khô: −40…+60 °C · có dầu: −20…+60 °C | ||
| Nhiệt độ môi chất | Khô: tối đa +200 °C · có dầu: tối đa +100 °C | ||
| Cấp bảo vệ | IP65 | ||
| Tiêu chuẩn | EN 837-1 | ||
Ứng dụng của đồng hồ áp suất WIKA 232.50
- Hệ hơi, lò hơi: lắp kèm ống siphon và van khoá để bảo vệ đồng hồ khỏi hơi nóng.
- Khí nén, máy nén, sau bơm: chọn bản có dầu glycerin để kim không rung.
- Nước sạch, nước làm mát, chiller: nơi ẩm, cần đồng hồ bền, không gỉ.
- Hoá chất nhẹ, môi trường ăn mòn nhẹ, ngoài trời.
- Dự án yêu cầu hàng châu Âu có CQ của nhà sản xuất.
Không nên dùng khi: môi chất đặc, bẩn, dễ kết tinh hoặc ăn mòn mạnh (cần thêm màng ngăn WIKA 990, hàng đặt); đo khí oxy bằng bản có dầu (chỉ dùng bản khô); cần tín hiệu điện về tủ điều khiển (dùng cảm biến áp suất WIKA). Nước sạch, ngân sách thấp có thể dùng WIKA 213.53 chân đồng.
Kinh nghiệm chọn và lắp đồng hồ áp suất WIKA
- Chọn thang đo ≥ 1,2 lần áp hệ thống. Đây là mức nhà sản xuất khuyến nghị. Thực tế có thể chọn bằng 1,0 lần, nhưng không bao giờ nhỏ hơn. Ví dụ hệ 5 bar chọn 0–6 bar; hệ 7 bar chọn 0–10 bar.
- “Ren 21″ là cỡ ½” (DN15), chưa phải chuẩn ren. Cùng cỡ có thể là NPT, PT (BSPT) hoặc G. Ren ½” NPT không lắp được với ren PT. Hỏi rõ hoặc gửi ảnh đồng hồ cũ trước khi đặt.
- Mặt 63 thường đi ren ¼” (ren 13); mặt 100 thường ren ½” (ren 21). Mặt to dễ đọc hơn và cấp chính xác 1,0 thay vì 1,6.
- Chân đứng (Bottom) lắp trên ống nằm ngang; chân sau (Back) lắp trên tủ hoặc vách. Gắn mặt tủ thì chọn chân sau có vành.
- Có rung hoặc xung áp thì chọn bản có dầu glycerin. Đồng hồ có dầu nên mở nút thông hơi sau khi lắp, theo hướng dẫn của hãng.
- Đo hơi nóng phải có ống siphon và van kim hoặc van khoá để thay đồng hồ không cần dừng hệ thống.
Câu hỏi thường gặp
Đồng hồ áp suất WIKA EN 837-1 giá bao nhiêu?
Giá thay đổi theo cỡ mặt, dải đo, kiểu chân, bản khô hay có dầu. Anh/chị gửi thông số hoặc ảnh đồng hồ cũ, Cao Phong báo giá trong ngày. Gọi 028 6270 3525.
EN 837-1 và WIKA 232.50 khác nhau thế nào?
EN 837-1 là tiêu chuẩn châu Âu cho đồng hồ ống Bourdon. WIKA 232.50 là model đồng hồ toàn inox của WIKA, được chế tạo theo tiêu chuẩn đó.
Mặt 63 và mặt 100 khác nhau thế nào?
Mặt 63 nhỏ gọn, cấp chính xác 1,6, ren thường ¼”. Mặt 100 dễ đọc hơn, cấp chính xác 1,0, ren thường ½”. Ví dụ thang 0–10 bar: cấp 1,6 sai số tối đa ±0,16 bar; cấp 1,0 sai số tối đa ±0,1 bar.
Khi nào cần đồng hồ có dầu glycerin?
Khi đồng hồ lắp gần bơm, máy nén hoặc nơi có xung áp, kim bị rung. Dầu giúp kim đứng yên, dễ đọc và bền hơn. Đo khí oxy thì không dùng bản có dầu.
Mua đồng hồ áp suất WIKA EN 837-1 ở đâu tại TP.HCM?
Cao Phong cung cấp đồng hồ áp suất WIKA 232.50 đủ mặt 63, 100, 160 mm, giao toàn quốc, xuất hoá đơn VAT cho mọi đơn hàng và có giá riêng cho cửa hàng, nhà thầu, dự án.
