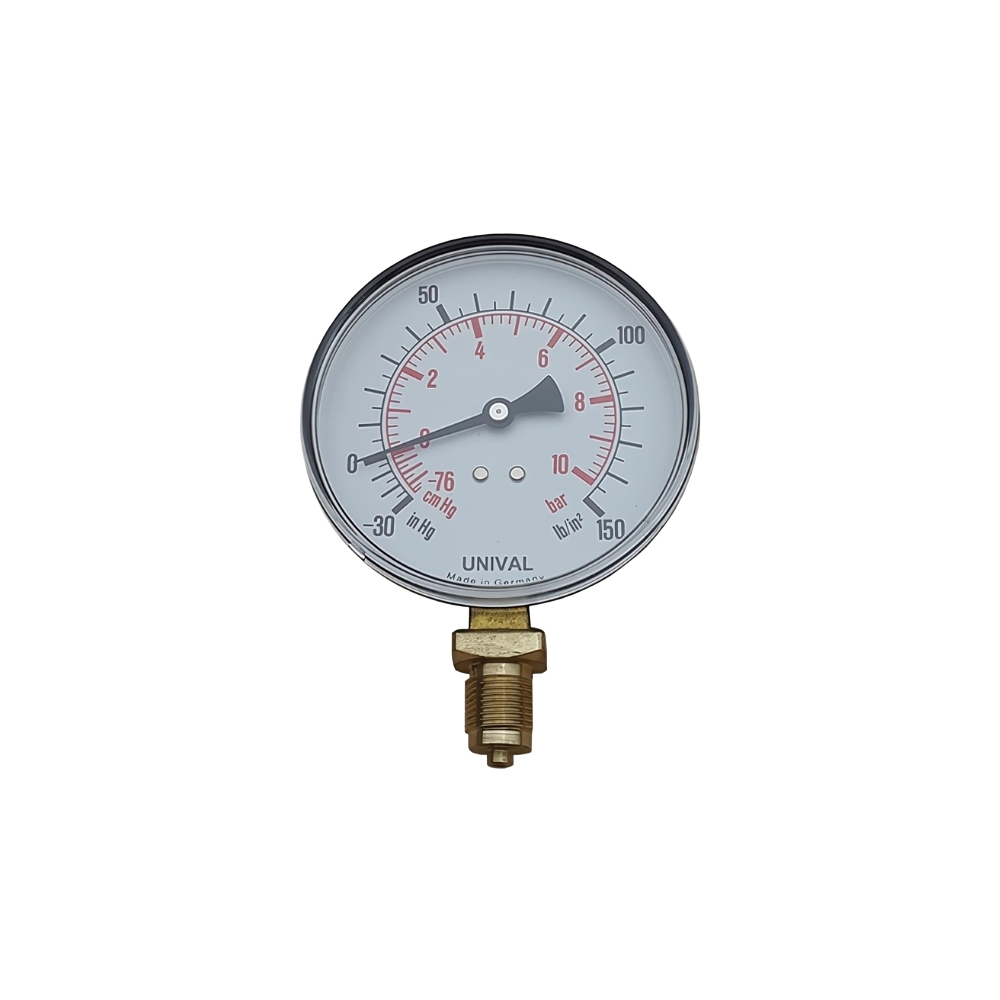

Đồng hồ áp suất âm dương Unival CG mặt 100mm, -76 cmHg đến 10 bar, ren 3/8″

165.000 ₫

Giá thay đổi theo đường kính (DN), vật liệu & số lượng. Gọi/Zalo để nhận báo giá đúng yêu cầu trong ngày — MIỄN PHÍ.
🛡️Chính hãng
🔧Bảo hành 12 tháng
🧾Hóa đơn VAT
🚚Giao nhanh 24h

Còn hàng

Đồng hồ áp suất Unival CG là đồng hồ đo kép (compound gauge), đo được cả áp suất chân không và áp suất dương trên cùng một mặt, thang -76 cmHg đến 10 bar. Cao Phong cung cấp Unival CG mặt 100 mm, chân đứng ren 3/8 inch cho hệ HVAC, phòng bơm, khí nén, xuất hoá đơn VAT.

Hạng mục Thông số
Thương hiệu Unival
Model CG Series (Compound Gauge)
Thang đo -76 cmHg đến 10 bar (thang kép bar và psi)
Áp làm việc tối đa 75 % thang (áp ổn định), 60 % thang (áp dao động)
Đường kính mặt 100 mm
Kết nối Ren 3/8 inch, chân đứng
Vỏ Nhựa ABS hoặc inox (bản có dầu)
Cơ cấu đo Hợp kim đồng
Nhiệt độ môi trường -25 đến +60 °C

⏱️ Phản hồi trong 15 phút giờ hành chính · Kỹ sư tư vấn chọn đúng van, đúng size.

SKU: CP-4460 Danh mục: Thương hiệu:

Vì sao mua van ở Cao Phong?

🏭
10 năm trong ngànhChuyên van & thiết bị công nghiệp
👷
Kỹ sư tư vấnChọn đúng van, đúng size
📦
Sẵn hàng tại khoGiao nhanh, không chờ lâu
🧾
Xuất hóa đơn VATHợp lệ cho công ty, dự án

Mô tả sản phẩm

Cao Phong cung cấp đồng hồ áp suất Unival CG, loại đo kép chân không và áp dương thang -76 cmHg đến 10 bar, mặt 100 mm, cho hệ HVAC, phòng bơm, khí nén và nhà xưởng tại TP.HCM và toàn quốc. Một đồng hồ đọc được cả hai vùng: kim lệch về bên trái số 0 khi đường ống bị hút chân không, lệch sang phải khi có áp dương. Theo catalogue hãng, đồng hồ dùng cho chất lỏng và khí không nhớt, không kết tinh, áp làm việc tối đa 75 % thang khi áp ổn định.

Đồng hồ áp suất Unival CG là gì?

Unival CG là dòng đồng hồ áp suất đo kép (compound gauge) của hãng Unival, thiết kế cho HVAC và ứng dụng công nghiệp. Khác với đồng hồ áp suất thường (thang từ 0) và đồng hồ chân không (thang từ -1 đến 0 bar), đồng hồ đo kép có số 0 nằm giữa thang: bên trái là vùng chân không đến -76 cmHg (khoảng -1 bar), bên phải là vùng áp dương đến 10 bar.

Loại này hợp với những điểm đo có lúc bị hút, lúc có áp: đường hút của bơm, đường hồi nước lạnh, hệ chân không xen kẽ khí nén.

Cấu tạo và vật liệu

  • Vỏ: nhựa ABS ở bản thường; inox ở bản có dầu.
  • Mặt kính: acrylic.
  • Mặt số: nhôm, mặt 100 mm, in thang kép: bar và cmHg (màu đỏ), psi và inHg (màu đen).
  • Cơ cấu đo: hợp kim đồng, gồm ống Bourdon và bộ truyền kim.
  • Chân kết nối: chân đứng (bottom), ren 3/8 inch, lục giác SW 22 mm để siết cờ lê.

Thông số kỹ thuật đồng hồ áp suất Unival CG

Thông số Giá trị
Thương hiệu Unival
Model CG Series (Compound Gauge)
Thang đo -76 cmHg đến 10 bar
Áp làm việc tối đa 75 % thang khi áp ổn định; 60 % thang khi áp dao động
Môi chất Chất lỏng và khí không nhớt, không kết tinh
Nhiệt độ môi trường -25 đến +60 °C
Đường kính mặt 100 mm
Kết nối Ren 3/8 inch (ren 17), chân đứng
Vỏ ABS hoặc inox
Mặt kính Acrylic
Mặt số Nhôm
Cơ cấu đo Hợp kim đồng

Kích thước (mm, theo bản vẽ trong catalogue)

D (mặt) b h a SW (lục giác)
100 30 58 11 22

Nguồn: catalogue Unival CG Series (Compound Gauge) của hãng, đăng bên dưới.

Đồng hồ Unival CG dùng cho đâu?

  • Phòng bơm trong hệ HVAC: đo đường hút và đường đẩy của bơm nước lạnh, nước giải nhiệt.
  • Đường hút của bơm nước: thấy ngay ống hút bị nghẹt (kim lùi sâu về vùng chân không) hay mất nước mồi.
  • Hệ khí nén và chân không trong nhà xưởng, máy đóng gói, máy hút.
  • Đường ống nước sạch, khí nén có áp làm việc đến khoảng 7,5 bar.

Không nên dùng khi: áp hệ thống trên 7,5 bar (áp ổn định) hoặc trên 6 bar (áp dao động), cần thang đo cao hơn; môi chất đặc, nhớt, dễ kết tinh hoặc có hạt rắn (cần đồng hồ có màng ngăn); hoá chất ăn mòn đồng như amoniac, axit (cần đồng hồ toàn inox); chỉ đo áp dương, không bao giờ có chân không (chọn đồng hồ thang 0–10 bar để đọc mịn hơn). Xem thêm các loại đồng hồ đo áp suất Cao Phong có bán.

Kinh nghiệm chọn và lắp đồng hồ đo kép

  1. Kiểm tra áp lớn nhất của hệ. Theo catalogue Unival, áp ổn định không quá 75 % thang (7,5 bar), áp dao động không quá 60 % (6 bar). Hệ cao hơn thì chọn đồng hồ thang lớn hơn.
  2. Đổi đơn vị trước khi so. -76 cmHg tương đương khoảng -1 bar, là mức chân không gần tuyệt đối. 10 bar xấp xỉ 10,2 kg/cm² và khoảng 145 psi.
  3. Hỏi rõ chuẩn ren. Ren 3/8 inch (thợ hay gọi ren 17) có thể là G, PT hoặc NPT. NPT và PT không vặn lẫn được; gửi ảnh chân đồng hồ cũ để Cao Phong đối chiếu.
  4. Chọn bản có dầu cho phòng bơm. Catalogue hãng khuyên dùng bản vỏ inox có dầu ở phòng bơm; dầu giúp kim không rung khi bơm chạy hoặc khi áp dao động.
  5. Lắp van khoá dưới đồng hồ. Thêm van kim hoặc van bi nhỏ để tháo, thay đồng hồ mà không phải dừng hệ.
  6. Siết vào lục giác SW 22, không vặn vào vỏ. Vặn bằng vỏ dễ làm lệch cơ cấu đo và hở chân.

Câu hỏi thường gặp

Đồng hồ áp suất Unival CG giá bao nhiêu?

Giá tuỳ bản vỏ (ABS khô hay inox có dầu) và số lượng. Gọi 028 6270 3525, Cao Phong báo giá trong ngày, có giá riêng cho cửa hàng, nhà thầu, dự án.

Đồng hồ đo kép (compound gauge) khác đồng hồ áp suất thường thế nào?

Đồng hồ thường có thang từ 0 trở lên, không đọc được chân không. Đồng hồ đo kép có số 0 ở giữa thang, đọc được cả chân không (đến -76 cmHg) lẫn áp dương (đến 10 bar) trên cùng một mặt.

Hệ thống chạy 8 bar có dùng Unival CG được không?

Không nên. Catalogue hãng giới hạn áp làm việc ở 75 % thang, tức 7,5 bar với áp ổn định và 6 bar với áp dao động. Hệ 8 bar nên dùng đồng hồ thang cao hơn.

-76 cmHg là bao nhiêu bar?

Khoảng -1 bar. Áp khí quyển ở mực nước biển xấp xỉ 1,013 bar, tương đương 76 cmHg, nên -76 cmHg là mức chân không gần tuyệt đối.

Đồng hồ Unival CG có dùng cho hoá chất được không?

Cơ cấu đo bằng hợp kim đồng, catalogue chỉ ghi dùng cho chất lỏng và khí không nhớt, không kết tinh. Với hoá chất ăn mòn, gửi tên hoá chất để Cao Phong chọn đồng hồ toàn inox hoặc có màng ngăn.

Mua đồng hồ áp suất Unival CG ở đâu tại TP.HCM?

Cao Phong cung cấp đồng hồ áp suất Unival CG thang -76 cmHg đến 10 bar cùng các loại đồng hồ áp suất, đồng hồ chân không và phụ kiện lắp đặt, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho cửa hàng, nhà thầu, dự án.

CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ CÔNG NGHIỆP CAO PHONG

Xem thêm: đồng hồ đo áp suất · đồng hồ áp suất WIKA EN 837-1 · đồng hồ áp suất WIKA 213.53

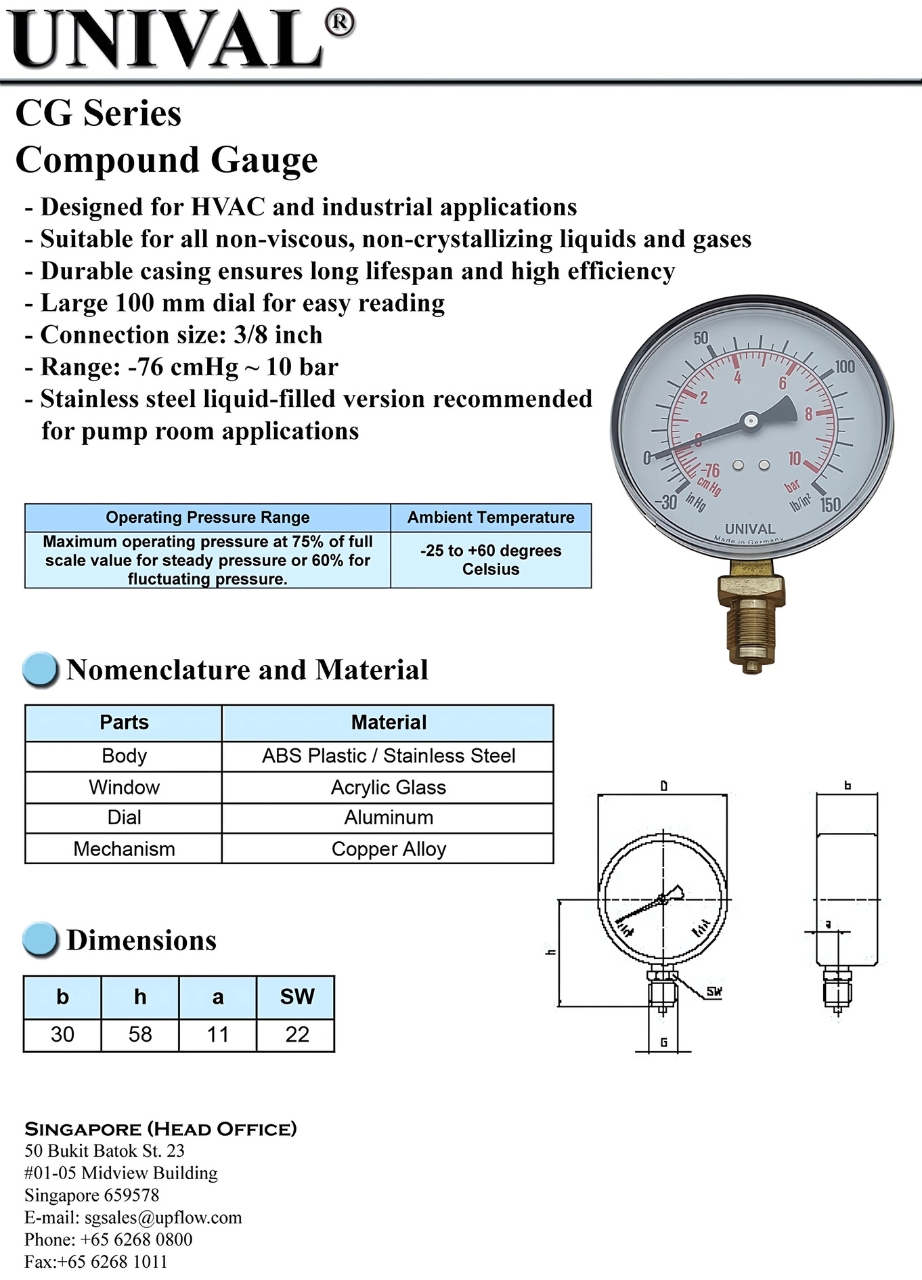

Catalogue đồng hồ áp suất Unival CG

Catalogue đồng hồ áp suất Unival CG Series compound gauge thang -76 cmHg đến 10 bar
Catalogue Unival CG Series: thông số, vật liệu và kích thước
