Đồng hồ đo áp suất Wika đang được Cao Phong nhập khẩu và phân phối chính hãng tại thị trường Việt Nam. Bạn đang muốn tìm kiếm đồng hồ đo áp suất Wika phù hợp với nhu cầu? Cao Phong cung cấp đa dạng các loại đồng hồ Wika chính hãng, giá thành cạnh tranh, chất lượng cao. Đảm bảo hoạt động hiệu quả, độ bên vượt trội và tiết kiệm chi phí.
Đồng hồ đo áp suất Wika là gì?
Đồng hồ đo áp suất Wika hay còn gọi là áp kế được sử dụng để đo áp suất khí nén, dầu thủy lực…Với nhiều loại đồng hồ đo áp suất khác nhau về kích cỡ, kiểu dáng, vật liệu cũng như độ chính xác phù hợp cho từng mục đích, ứng dụng và tiêu chuẩn khác nhau.
Phần lớn các loại đồng hồ đo áp suất wika được sản xuất theo kiểu bourdon. Tức là áp suất đi vào bourdon rỗng bên trong. Khi áp suất tăng sẽ làm ống bourdon giãn nở ra. Thông qua sự chuyển động bánh răng thì kim đồng hồ di chuyển. Mặt hiển thị của đồng hồ với các chữ số biểu thị áp suất sẽ cho chúng ta biết vị trí của kim đồng hồ cùng với áp suất tác động vào ống bourdon.

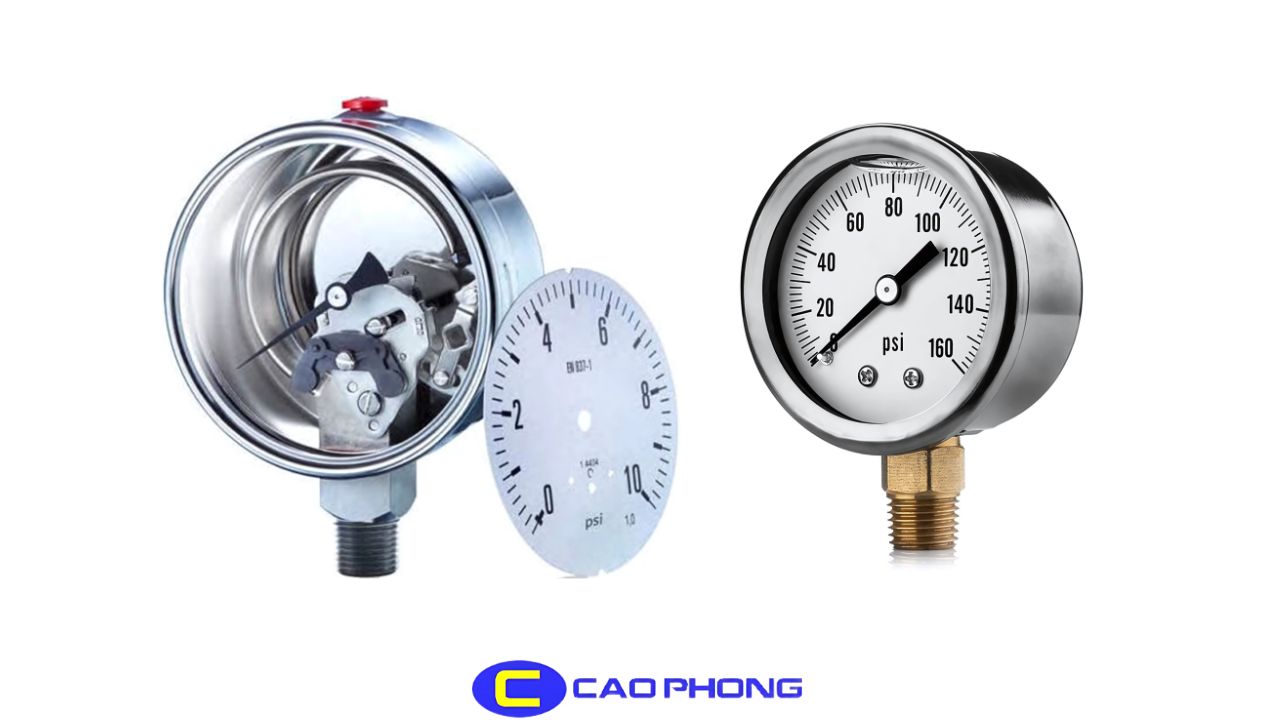

Đồng hồ đo áp suất Wika kết hợp với chất liệu bền bỉ phù hợp nhiều lĩnh vực

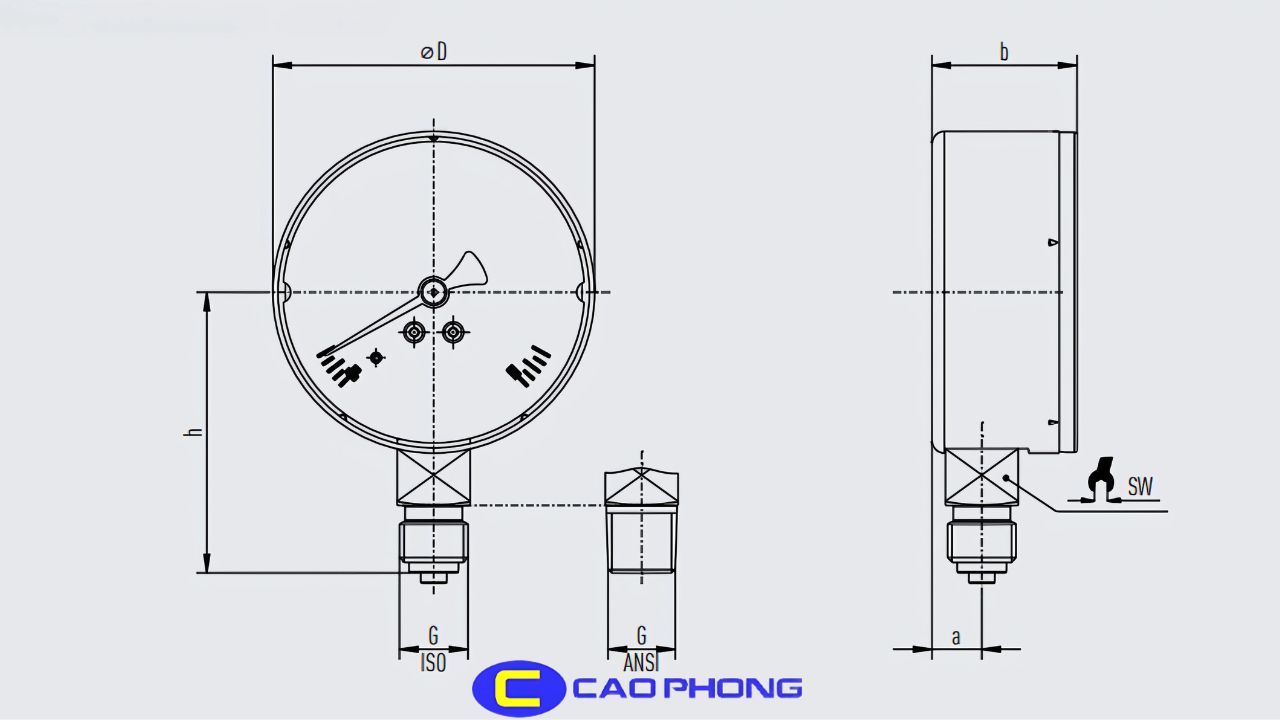

Tìm hiểu cấu tạo đồng hồ đo áp suất Wika
Nếu bạn đã từng thấy qua đồng hồ đo áp suất và nghĩ rằng nó có cấu tạo đơn giản thì bạn đã lầm. Một đồng hồ đo áp suất có cấu tạo ít nhất là 6 bộ phận khác nhau. Sau đây chúng ta sẽ cùng tìm hiểu về những bộ phận này.
Một đồng hồ đo áp suất Wika sẽ có các bộ phận chính gồm:
Mặt hiển thị: Với các chữ số hiển thị tương ứng thang đo của đồng hồ áp suất.
Vỏ đồng hồ: Giúp chứa ống bourdon và bảo vệ đồng hồ tránh khỏi va đập.
Kim chỉ thị: Quay để báo giá trị áp suất.
Ống Bourdon: Đây là bộ phận quan trọng, được xem là trái tim của đồng hồ.
Cơ cấu truyền động: Bộ phận khiến kim đồng hồ di chuyển, gồm bánh răng và đòn bẩy giúp kim hoạt động.
Ren kết nối: Một thành phần không thể thiếu và vô cùng quan trọng vì nếu khác kiểu ren kết nối sẽ không thể kết hợp lại với nhau.

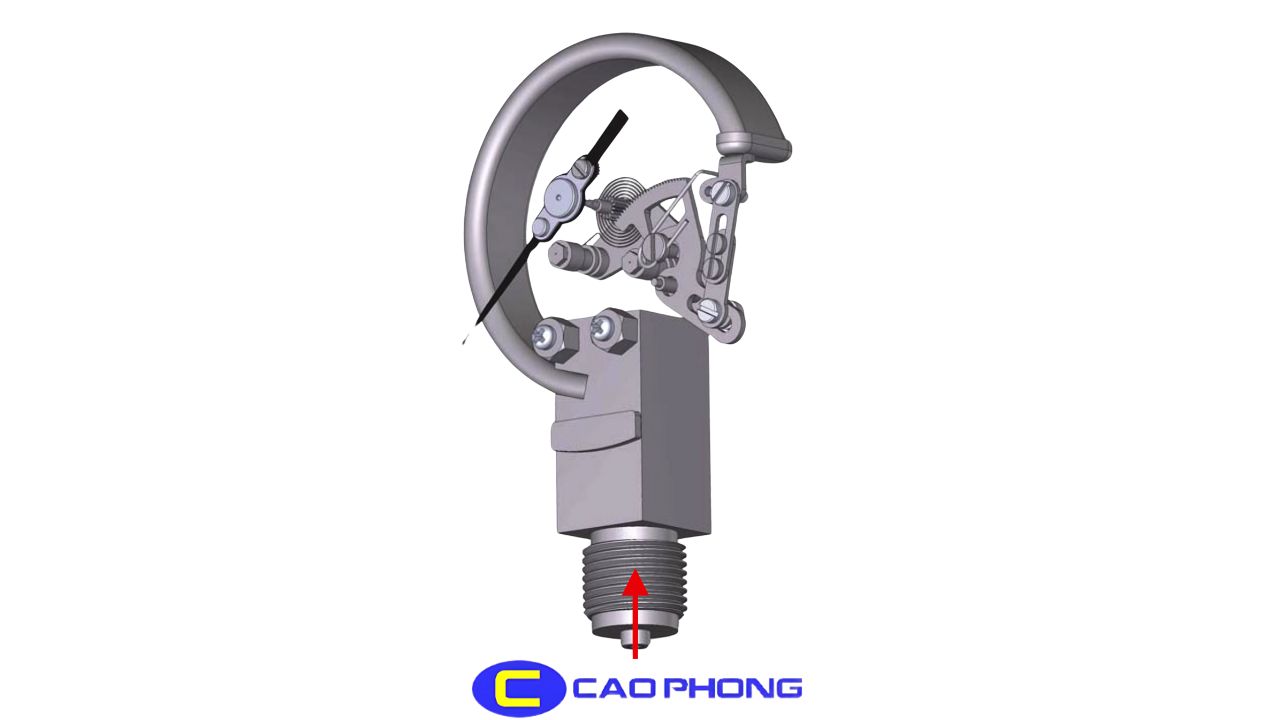

Khám phá các bộ phận bên trong đồng hồ áp suất Wika từ vỏ ngoài đến cơ cấu truyền động
Đồng hồ đo áp suất Wika có nguyên lý hoạt động khá đơn giản như sau:
Áp suất được truyền lên từ bộ phận ren kết nối.
Sau đó được nén vào bên trong ống bourdon.
Khi áp suất tăng làm cho ống bourdon giãn nở theo chiều ngược kim đồng hồ.
Thông qua các cơ cấu truyền động sự giãn nở của ống bourdon khiến cho kim đồng hồ quay.
Dựa vào các vạch chia mức trên mặt hiển thị của đồng hồ giúp chúng ta biết được thang đo áp suất tại vị trí cần đo.
Dựa vào cách thức hoạt động trên chung ta có thể thấy đồng hồ đo áp suất Wika hoạt động tương đối đơn giản. Điều quan trọng nhất của đồng hồ đo áp suất là độ chính xác và tính an toàn trong quá trình sử dụng. Ống bourdon càng cứng điều đó đồng nghĩa đồng hồ có áp suất càng lớn và ngược lại.
Cần lưu ý rằng, đồng hồ áp suất âm ống bourdon sẽ có áp suất -1…0 bar hoặc -760mmHg – 0 mmHg với chiều hoạt động ống bourdon ngược lại so với các loại đồng hồ áp suất thông thường bắt đầu từ 0 bar.
Đồng hồ đo áp suất Wika kết hợp với chuyển động kim chỉ áp suất chính xác
Top 5 đồng hồ đo áp suất Wika được bán chạy nhất tại Cao Phong
Dưới đây là Top 5 đồng hồ đo áp suất WIKA bán chạy nhất tại Công ty TNHH TM Thiết Bị Công Nghiệp Cao Phong, một trong những nhà phân phối chính hãng uy tín tại Việt Nam. Các sản phẩm này được ưa chuộng nhờ độ chính xác cao, độ bền vượt trội và phù hợp với nhiều ứng dụng công nghiệp khác nhau.
Đồng hồ đo áp suất WIKA 232.50
Đồng hồ đo áp suất Wika 232/50 Được thiết kế theo tiêu chuẩn EN 837-1, model 232.50 là lựa chọn rất phổ biến trong các hệ thống phụ trợ như lò hơi, chiller và các ngành công nghiệp chế biến. Với vỏ và chân kết nối được làm bằng inox, cùng khả năng chống rung và dải đo lên đến 1.600 bar, sản phẩm đảm bảo độ bền cũng như độ chính xác cao.
Thông số kỹ thuật
Hiệu: WIKA/Đức.
Model: 232.50.
Đường kính mặt: 63 mm.
Kiểu: Chân Đứng.
Kết nối: 1/4” NPT.
Dãi đo: ( 0 ~ 16 ) đơn vị đo thể hiện Kgf/cm2 + PSI.
Cấp chính xác: 1.6.

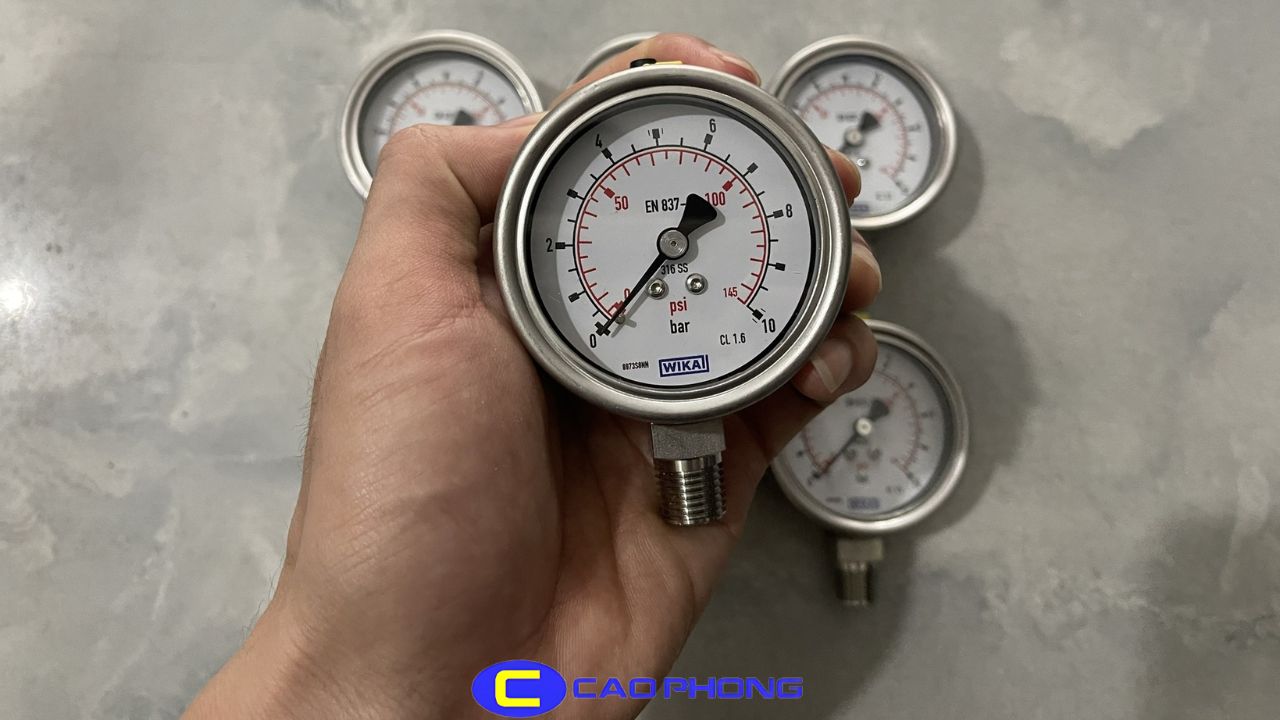

Đồng hồ áp suất WIKA 232.50 ứng dụng trong hệ thống lò hơi và chiller công nghiệp
Đồng hồ đo áp suất WIKA 213.53
Đồng hồ đo áp suất model 213.53 được sử dụng rộng rãi trong các nhà máy tại Việt Nam nhờ vào thiết kế nhỏ gọn, độ bền cao và khả năng chống rung tốt. Sản phẩm có mặt kính 63mm, vỏ inox và chân đồng, phù hợp với các hệ thống khí nén và nước.
Thông số kỹ thuật
Hiệu: WIKA/Đức.
Model: 213.53
Thân: Inox.
Kiểu: Chân đứng/ chân sau.
Dãi đo: 0 ~ 1000 bar.
Kết nối: Chân đồng.

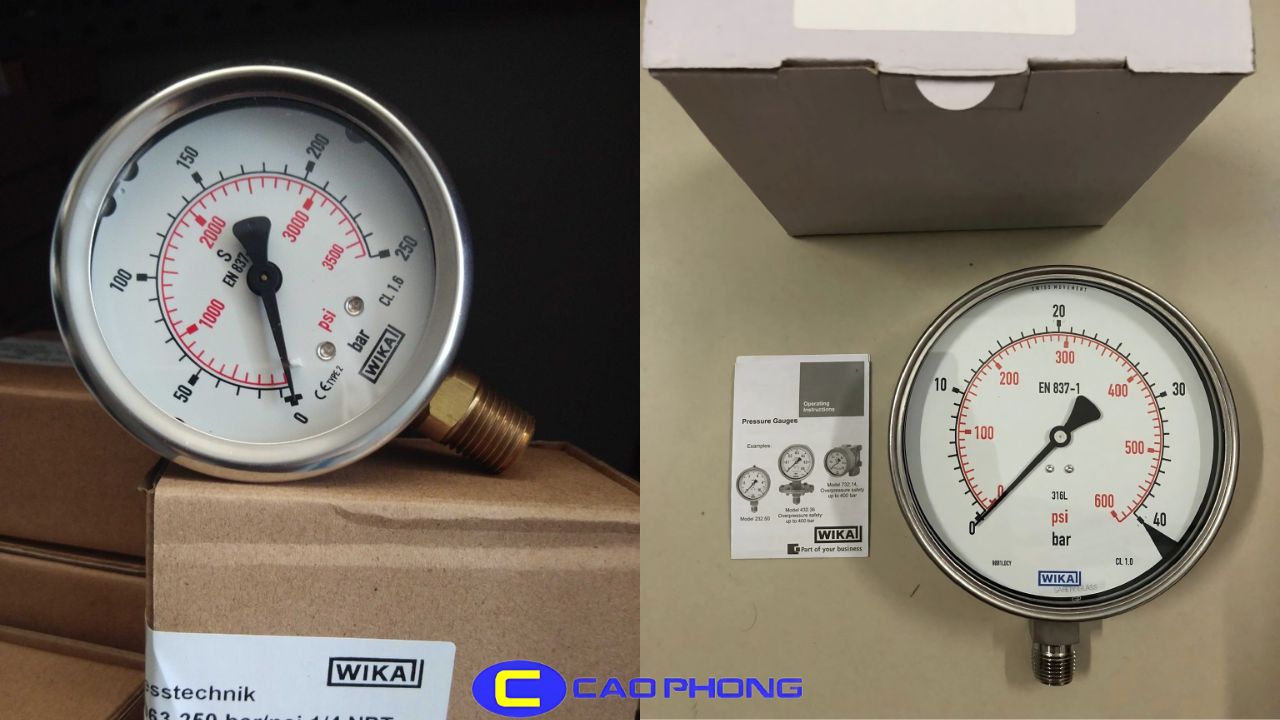

Mặt kính 63mm cùng vỏ inox tạo nên độ bền và tính ổn định cho đồng hồ đo áp suất WIKA 213.53
Đồng hồ đo áp suất WIKA PGS23.100
Đồng hồ đo áp suất Wika PGS23.100 là dòng đồng hồ đo áp suất có tiếp điểm điện, cho phép kết nối với hệ thống cảnh báo hoặc điều khiển tự động. Với thiết kế vỏ inox 316L, mặt kính chịu nhiệt và dải đo rộng từ 0,6 đến 1.600 bar, sản phẩm phù hợp với các môi trường khắc nghiệt như nhà máy hóa chất, điện, khai thác mỏ và công nghệ môi trường.
Thông số kỹ thuật
Là dạng thiết bị đo áp suất có tiếp điểm điện WIKA PGS23.100
Hiệu: WIKA/Đức.
Model: PGS23.100-PGS23.160
Kích thước: Mặt 100mm,160mm.
Kết nối: G1/2,1/2 NPT.

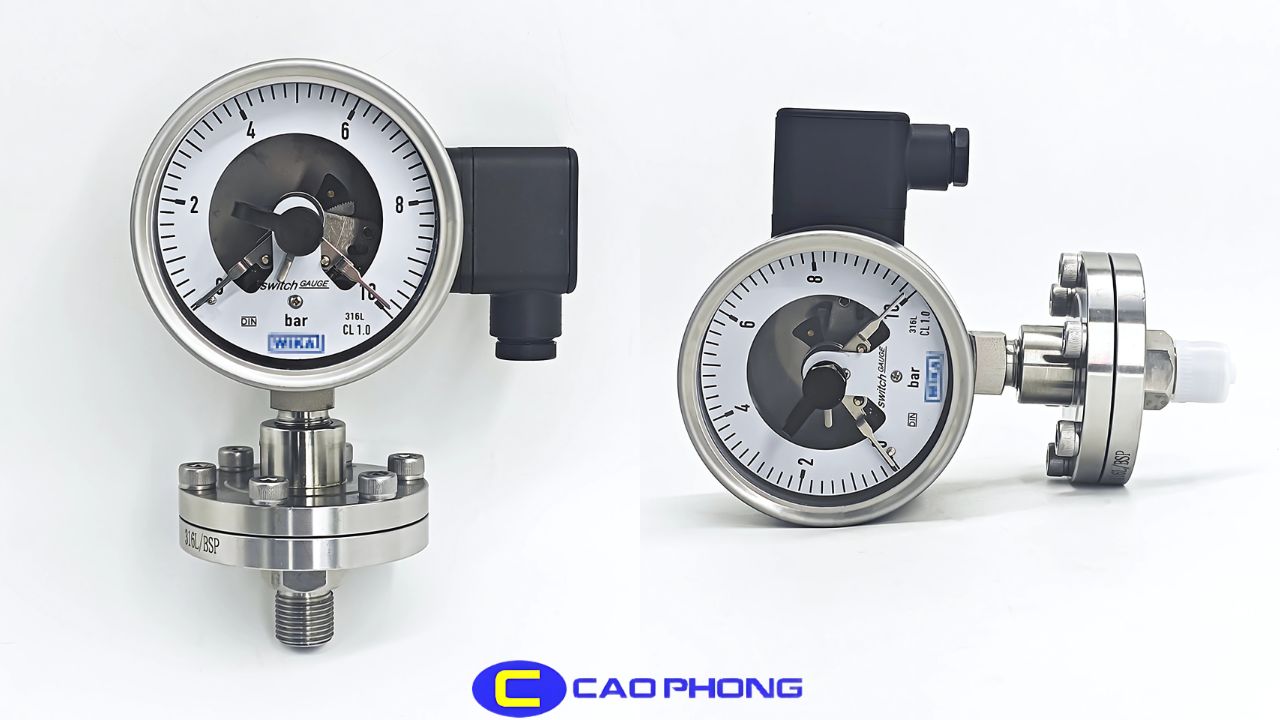

Đồng hồ đo áp suất WIKA PGS23.100 phù hợp với môi trường khắc nghiệt nhờ cấu tạo chuyên biệt
Đồng hồ áp suất điện tử cao cấp WIKA CPG1500
Đồng hồ áp suất điện tử cao cấp Wika CPG1500 là dòng đồng hồ đo áp suất điện tử cao cấp, với độ chính xác lên đến 0,05% và dải đo tối đa 10.000 bar. Sản phẩm có khả năng ghi nhật ký dữ liệu và chuyển đổi đơn vị đo linh hoạt, phù hợp cho các ứng dụng kiểm tra áp suất trong ngành dầu khí, dịch vụ hiệu chuẩn và phòng thí nghiệm.
Thông số kỹ thuật
Hiệu: WIKA/Đức.
Model: CPG1500.
Kích thước: Mặt 100mm.
Kiểu: Chân đứng.
Kết nối: Nối ren.
dãi đo: 0 – 10000.
Đồng hồ đo áp suất WIKA CPG1500 mang lại độ tin cậy cao kết hợp với khả năng chuyển đổi đơn vị đo thông minh
Đồng hồ đo áp suất thấp WIKA 632.50
Dòng đồng hồ đo áp suất thấp, sử dụng capsule (con nhộng) để đo các giá trị áp suất rất nhỏ, từ vài mbar đến vài trăm mbar. Vật liệu inox 316L giúp chống ăn mòn tốt, phù hợp cho môi trường khí, hơi hoặc hóa chất nhẹ.
Thông số kỹ thuật
Hiệu: WIKA/Đức.
Model: 632.50 & 633.50.
Thiết kế: EN 837-3
Mặt đồng hồ: Mặt 63mm, 100mm, 160mm.
Cấp chính xác: 1.6.
Dãi đo: 0 – 600mba.

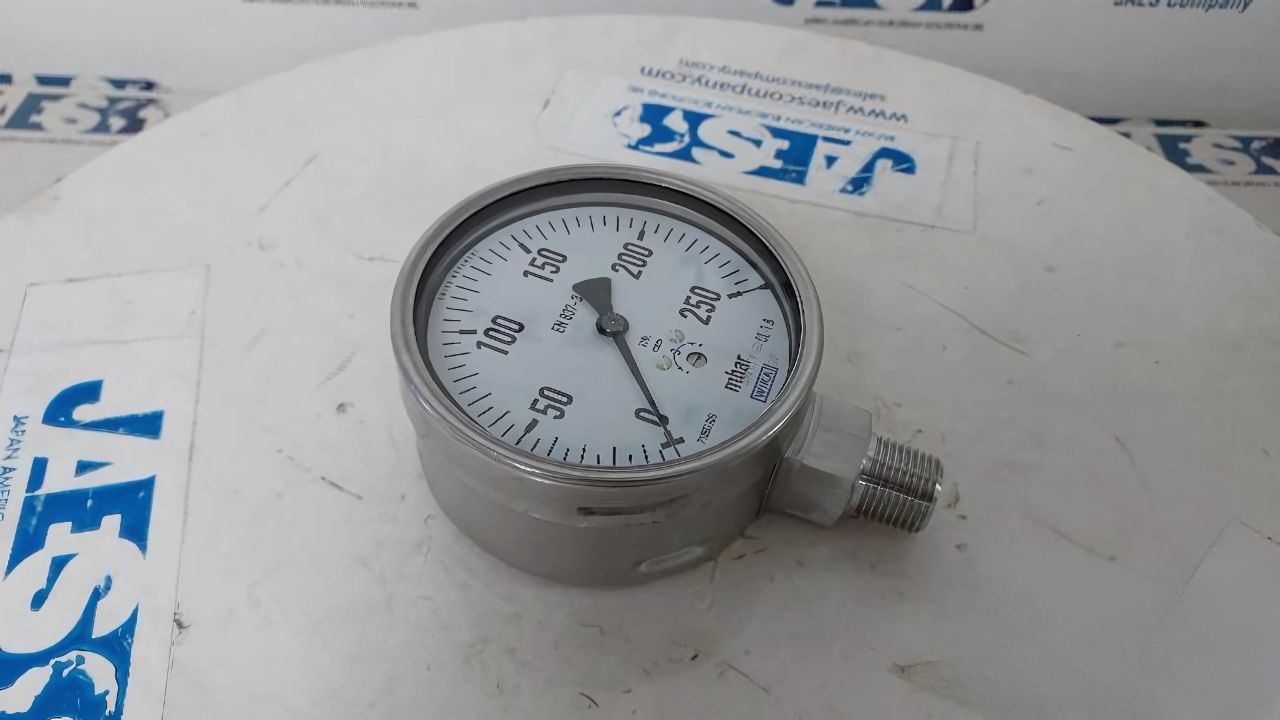

Đồng hồ đo áp suất WIKA 632.50 sử dụng con nhộng capsule kết hợp với vỏ inox bền bỉ và chống ăn mòn
Các phiên bản đồng hồ áp suất Wika thông dụng hiện nay
Đồng hồ áp suất Wika luôn nằm trong top sản phẩm được ưa chuộng nhất ở các lĩnh vực như đo áp suất lốp xe, áp suất nước, áp suất khí nén, áp suất dầu,… Vì vậy có rất nhiều loại đồng hồ đo áp suất khác nhau nhằm đáp ứng cho nhiều lĩnh vực.
Đồng hồ đo áp suất Wika có chứa dầu và không chứa dầu
Đồng hồ đo áp suất Wika có hai loại: Đồng hồ đo áp suất Wika chứa dầu và không chứa dầu. Đồng hồ đo áp suất Wika chứa dầu sẽ có một lượng chất lỏng bên trong đồng hồ thường là glycerine hay food oil hoặc silicone, nói chung là dầu.
Đồng hồ đo áp suất Wika chứa dầu có nhiều ưu điểm nổi trội hơn so với không dầu như:
Giảm rung động truyền đến trên đường ống tác động lên kim đồng hồ.
Khi áp suất hệ thống thay đổi một cách đột ngột đồng hồ áp suất không dầu có thể bị gãy kim. Khi có dầu sẽ làm giảm rung động giúp cho người vận hành dễ dàng xem được giá trị áp suất trên mặt đồng hồ.
Dầu không chỉ nằm ở mặt đồng hồ mà còn ngập hết tất cả các bộ phận truyền động bên trong giúp làm giảm ma sát, hao mòn giữa các bộ phận góp phần làm tăng tuổi thọ của đồng hồ.
Dầu bên trong đồng hồ còn giúp giảm sự ngưng tụ của hơi nước khi ở nhiệt độ cao.
Dầu dạng glycerine được sử dụng trong hầu hết các ứng dụng với giá thành thấp hơn so với silicone oil và food oil. Đối với đồng hồ áp suất 3 kim thì phải sử dụng silicone oil vì silicone oil cách điện.
Đồng hồ đo áp suất thấp
Để đo được áp suất thấp chính xác không phải hãng nào cũng sản xuất được bởi nó được sản xuất từ công nghệ Capsule. Đồng hồ đo áp suất kiểu bourdon chỉ đo được từ 0 – 600 mbar = 0 – 2.5 bar là nhỏ nhất. Đối với thang đo nhỏ hơn thì ống bourdon không thể giãn nở được do giới hạn của vật liệu.
Capsule được xem là thành phần quan trọng nhất của đồng hồ đo áp suất thấp. Cấu tạo của Capsule là một lớp màng mỏng có độ nhạy cực cao với áp suất. Khi áp suất tác động và sẽ làm lớp màng phồng lên hoặc lõm xuống.
Thông qua bộ truyền động sẽ làm cho kim đồng hồ quay, nhờ mặt hiển thị áp suất mà chúng ta biết được áp suất tác động lên đồng hồ. Áp suất càng nhỏ thì lớp màng càng lớn để tăng độ nhạy đồng hồ. Điều này lý giải việc vì sao đồng hồ đo áp suất thấp chỉ có mặt 100mm và 150mm mà không có mặt 63mm.
Một số lưu ý khi chọn đồng hồ áp suất thấp loại capsule:
Chỉ dùng cho chất khí sạch, không dùng cho chất lỏng và chất khí có bụi bẩn.
Sau một thời gian sử dụng cần hiệu chuẩn lại lớp màng bởi capsule rất mỏng.
Không được sử dụng quá áp bởi chỉ cần một lực nhỏ tác động sẽ khiến lớp màng capsule bị thủng.
Công nghệ ngày càng phát triển khiển cho chúng ta có nhiều lựa chọn hơn với đồng hồ đo áp suất điện tử có độ chính xác cao hơn. Có thể tùy chọn nhiều loại đơn vị khác nhau trên màn hình hiển thị thông qua các nút chức năng.
Đồng hồ đo áp suất điện tử được sử dụng cho những nơi có yêu cầu về độ chính xác cao và cũng có thể sử dụng để hiệu chuẩn cho các loại đồng hồ cơ truyền thống.
Pin của đồng hồ điện tử có thể sử dụng tương đối lâu từ 2 đến 5 năm. Khi không có áp suất tác động vào đồng hồ thì sau một thời gian ngắn đồng hồ sẽ tự tắt đi để tiết kiệm pin.
Đồng hồ áp suất màng
Đồng hồ đo áp suất màng hiếm khi được sử dụng bởi giá thành của nó cao hơn các loại thông thường khác. Tuy nhiên, có một số môi trường nhất định cần phải sử dụng đến loại đồng hồ này. Bởi các lý do sau đây:
Các hóa chất ăn mòn như acid, clo,…
Không cho tạp chất vào đồng hồ theo tiêu chuẩn vi sinh CIP và SIP.
Chất kết dính khi nguội.
Thay cho áp suất thấp mà đồng hồ capsule không thể dùng cho chất lỏng.
Ứng dụng thực tế của đồng hồ đo áp suất Wika trong các lĩnh vực
Sau đây là những ứng dụng của đồng hồ đo áp suất Wika mà bạn cần biết:
Đo áp lực nước, hơi nước, khí
Đồng hồ đo áp lực với mục đích sử dụng nhằm giám sát áp suất nước, hơi nước, khí trên các hệ thống đường ống trong nhà mày có nhiệt độ cao trên 100 độ C.
Đa số các dòng đồng hồ áp lực về tiêu chuẩn chỉ chịu được nhiệt độ tối đa 85 độ C. Nhưng trong một số môi trường đo nhiệt độ lớn hơn 65 độ C vẫn cần phải lắp thêm siphon để giảm nhiệt nhằm bảo vệ cho thiết bị đo.
Đo áp suất dầu thủy lực
Đồng hồ đo áp suất Wika có mặt hiển thị số thường được sử dụng để đo áp suất dầu thủy lực, máy ép hoặc máy nén khí trong dây truyền sản xuất thực phẩm.
Đo áp suất gas
Nhằm giám sát áp suất môi trường khí gas công nghiệp bằng đồng hồ đo áp suất chống cháy nổ.
Đo áp suất axit, hóa chất
Đối với các môi trường cần phải đo áp suất axit và các loại hóa chất có nồng độ và tính chất ăn mòn cao thì đồng hồ sẽ được tích hợp 1 lớp màng PTFE nhằm bảo vệ tối đa cho đồng hồ.
Hướng dẫn lựa chọn đồng hồ đo áp suất Wika tại Cao Phong
Hiện nay có rất nhiều loại đồng hồ áp suất trôi nổi trên thị trường, do vậy việc lựa chọn đồng hồ đáp ứng đầy đủ yêu cầu như tiết kiệm chi phí là một trong những là một trong những vấn đề được quan tâm nhiều nhất.
Hiểu được điều đó Cao Phong chúng tôi chia sẻ cho bạn những lưu ý chính sau đây để việc lựa chọn đồng hồ đo áp suất được dễ dàng và phù hợp với yêu cầu của bạn.
Vật liệu đồng hồ nước
Vật liệu được coi là yếu tố quan trọng quyết định đồng hồ đo áp suất Wika đó đắt hay rẻ. Đối với các ứng dụng đo nước, thường sẽ có 2 loại vật liệu được lựa chọn nhiều là: Vỏ inox chân đồng có giá thành rẻ, tuy nhiên sau một thời gian sử dụng thì phần chân kết nối sẽ bị oxi hóa và gây ảnh hưởng đến chất lượng của nước. Vỏ inox, chân inox đắt hơn và chúng thường không bị oxi hóa trong thời gian sử dụng, giúp chất lượng nước được đảm bảo một cách tốt nhất.
Nếu những ứng dụng không đòi hỏi chất lượng cao, bạn chỉ cần dùng loại inox chân đồng để tiết kiệm chi phí và ngược lại.
Đường kính của mặt hiển thị đồng hồ đo áp suất Wika
Trên thị trường hiện nay có rất nhiều kích cỡ đồng hồ đo áp suất Wika. Kích thước đồng hồ càng lớn thì giá thành của sản phẩm càng cao.
Nếu muốn lắp đặt vị trí đồng hồ ở ngang tầm mắt và không đòi hỏi độ chính xác quá cao có thể dùng đồng hồ có kích thước nhỏ. Nhưng lắp ở những vị trí khó quan sát hoặc yêu cầu về độ chính xác cao có thể theo dõi số liệu thường xuyên, thì nên dùng loại có kích thước lớn.
Thang đo đồng hồ đo áp suất Wika
Đây được coi là thông số khá quan trọng, nếu chọn sai thang đo của đồng hồ, trong quá trình sử dụng sẽ rất dễ bị hư hỏng.
Cần phải biết áp suất nơi bạn cần đo mà lựa chọn thang đo sao cho phù hợp. Cách đơn giản và tốt nhất là nên chọn đồng hồ có áp suất bằng 40-70 áp suất tối đa của đồng hồ.
Độ chính xác của đồng hồ đo áp suất Wika như thế nào?
Độ chính xác của đồng hồ càng cao thì giá thành càng cao. Các cấp chính xác của đồng hồ áp suất là: 0.25%, 0.5%, 1%, 1.6%, 2%.
Trong các ứng dụng đo áp suất nước, thường thì không đòi hỏi độ chính xác cao, do vậy chỉ cần chọn độ chính xác mặc định để tiết kiệm chi phí.
Mua Đồng Hồ Áp Suất Wika Chính Hãng Ở Đâu? Liên Hệ Ngay Với Cao Phong!
Cao Phong mang đến sự an tâm với đồng hồ đo áp suất Wika đa dạng và bền bỉ
Cao Phong tự hào là đơn vị uy tín chuyên cung cấp đồng hồ đo áp suất Wika chất lượng cao, đa dạng mẫu mã, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt trong ngành công nghiệp, xử lý nước, khí nén, PCCC, thực phẩm và hóa chất.
