Van điều khiển bằng khí nén là gì? Cấu tạo, nguyên lý

Van điều khiển bằng khí nén là dòng van điều khiển dùng van bi, van bướm, van cổng hoặc van cầu gắn bộ truyền động khí nén (pneumatic actuator), dùng khí áp thường 3–8 bar để đóng mở tự động. Cao Phong cung cấp van lắp sẵn actuator cùng van điện từ, limit switch và bộ định vị.

So sánh actuator tác động kép và tác động đơn

Tiêu chí	Tác động kép (double acting)	Tác động đơn, lò xo hồi (single acting)
Cấp khí	Cả chiều mở và chiều đóng	Một chiều, lò xo đẩy van về
Khi mất khí	Van giữ nguyên vị trí đang có	Van tự về vị trí an toàn (thường đóng hoặc thường mở)
Giá cùng cỡ	Thấp hơn	Cao hơn do có lò xo, thân lớn hơn
Nên dùng khi	Đóng mở thường xuyên, không cần tự về vị trí an toàn	Hoá chất, nước thải, cần đóng van khi sự cố

Bạn đã từng nghe nhắc đến cụm từ “van điều khiển bằng khí nén” nhưng chưa thực sự hiểu rõ khái niệm? Vậy, van điều khiển bằng khí nén là gì và tại sao loại van này lại được nhiều doanh nghiệp lựa chọn cho hệ thống công nghiệp? Thực tế, đây là thiết bị sử dụng áp lực khí nén để vận hành, thay thế hoàn toàn thao tác thủ công, mang đến sự tiện lợi, nhanh chóng và an toàn cho người dùng.

Với thiết kế hiện đại, độ bền cao và khả năng làm việc liên tục trong nhiều môi trường khác nhau, van điều khiển bằng khí nén không chỉ nâng cao hiệu suất vận hành mà còn giúp doanh nghiệp tối ưu chi phí bảo trì. Nếu bạn đang tìm kiếm giải pháp kiểm soát dòng chảy thông minh, hãy cùng Cao Phong chúng tôi khám phá chi tiết về loại van này trong bài viết dưới đây để hiểu rõ hơn những lợi ích mà nó mang lại.

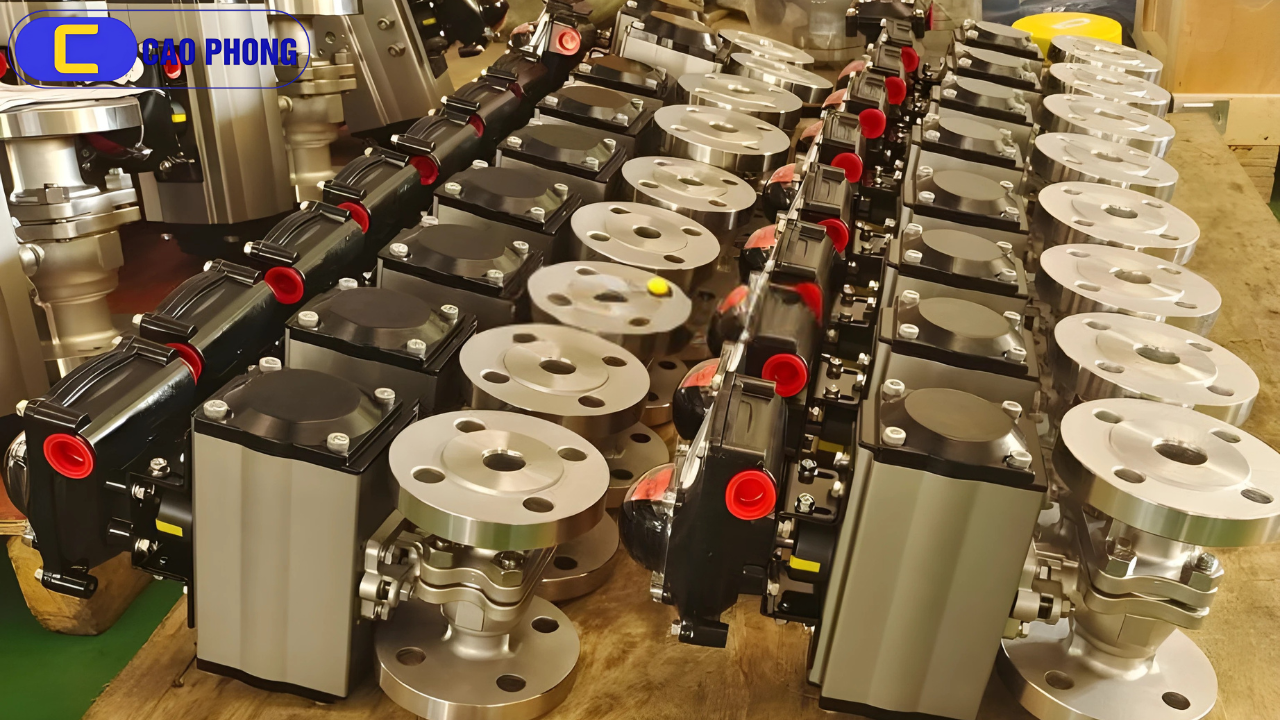

Van điều khiển bằng khí nén là gì?

Van điều khiển khí nén (tiếng Anh: Pneumatic Control Valves) là loại van cơ học được gắn thêm bộ truyền động bằng khí nén. Thay vì thao tác thủ công, bộ truyền động sẽ tận dụng áp lực khí nén để tạo ra chuyển động cơ học, từ đó giúp van thực hiện chức năng đóng hoặc mở, cho phép lưu chất đi qua một cách dễ dàng.

Dòng van điều khiển này có hai dạng hoạt động chính:

• Đóng/mở hoàn toàn (ON/OFF).
• Điều tiết tuyến tính theo góc, giúp kiểm soát lưu lượng dòng chảy.

Thiết bị truyền động khí nén có thể lắp đặt và kết hợp với nhiều loại van cơ khác nhau như: van bướm, van bi, van cổng, van cầu và van màng. Bài các loại van điều khiển phổ biến so sánh thêm các kiểu điều khiển khác.

Thông thường, áp lực khí nén cung cấp cho van nằm trong khoảng 3 – 8 bar. Đặc biệt, khi kích thước piston càng lớn thì lực sinh ra ở bộ truyền động cũng càng mạnh, giúp van hoạt động hiệu quả hơn.

Ưu điểm nổi bật của van đóng mở khí nén là tốc độ phản hồi nhanh, hỗ trợ tiết kiệm thời gian vận hành và giảm đáng kể chi phí nhân công.

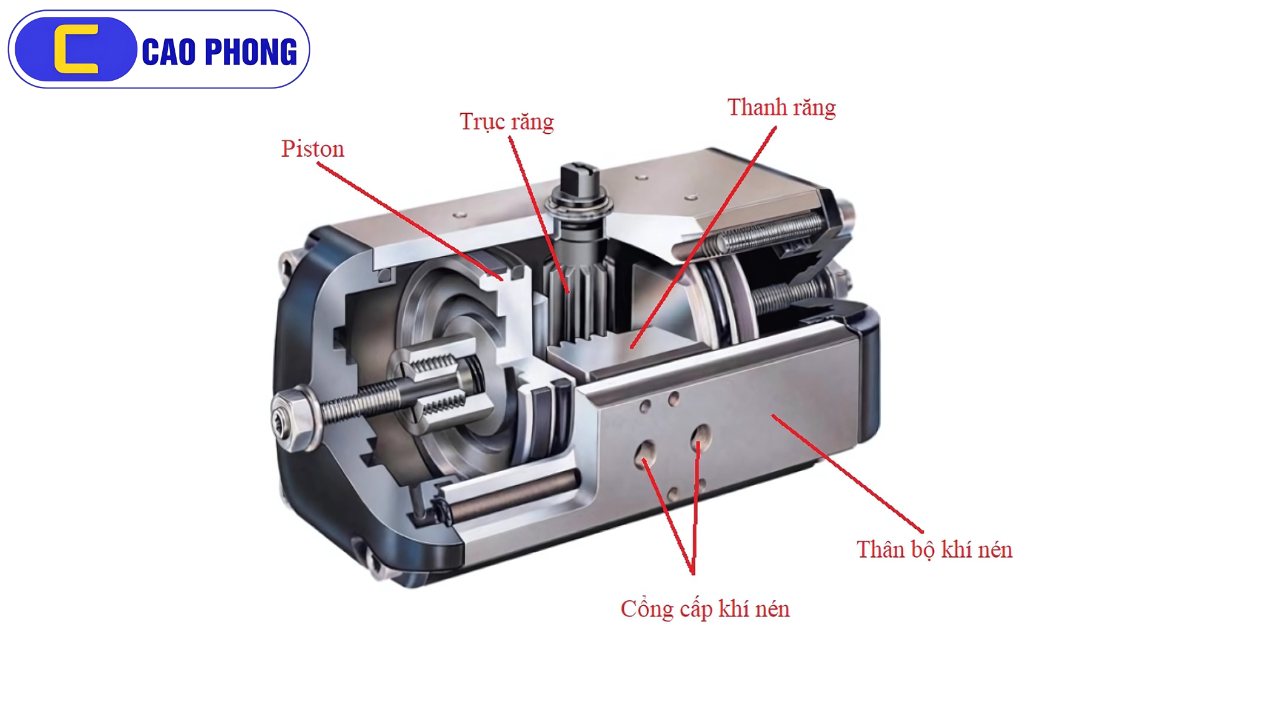

Bộ điều khiển khí nén

Thiết bị truyền động khí nén thường được cấu tạo từ nhiều bộ phận quan trọng như: vỏ bằng hợp kim nhôm hoặc nhựa, xi lanh, piston, lò xo đàn hồi, trục truyền động, hệ bánh răng và các chi tiết phụ trợ như bu lông, đai ốc… Bên ngoài được phủ lớp sơn epoxy, đồng thời đạt cấp bảo vệ IP67 nên có khả năng chống bụi và kháng nước hiệu quả.

Đây là thành phần then chốt trong van điều khiển khí nén, chịu trách nhiệm trực tiếp cho quá trình đóng/mở. Cơ chế hoạt động dựa trên việc chuyển đổi áp lực khí nén thành mô-men xoắn, giúp trục quay để thực hiện trạng thái đóng hoặc mở van. Hiện nay, thiết bị truyền động được chia thành 2 dạng chính:

• Bộ truyền động tác động đơn (Single Acting): sử dụng lò xo để tự động phản hồi về trạng thái ban đầu khi ngắt khí.
• Bộ truyền động tác động kép (Double Acting): cần khí nén cấp vào cả hai chiều để vận hành đóng/mở.

Đầu điều khiển khí nén được thiết kế với hai chế độ hoạt động:

• Đóng/mở hoàn toàn (ON/OFF).
• Điều khiển tuyến tính theo góc mở đã được cài đặt sẵn nhờ tín hiệu 4–20mA.

Áp lực khí nén cấp cho thiết bị dao động trong khoảng 3–8 bar. Tùy thuộc vào kích thước van sử dụng, sẽ có các model đầu khí nén tương ứng để lắp đặt phù hợp.

Một số phụ kiện đi kèm van điều khiển khí nén

Công tắc giới hạn (Limit Switch Box)

Đây là thiết bị hiển thị trạng thái đóng/mở của van, giúp người vận hành quan sát trực tiếp bằng mắt thường. Limit switch được gắn với trục xoay của bộ truyền động để nhận tín hiệu, sau đó hiển thị bằng núm báo trạng thái:

• Màu vàng: van đang mở hoàn toàn (Open).
• Màu đỏ: van đang đóng hoàn toàn (Close).

Ngoài việc hiển thị trực tiếp, công tắc giới hạn còn có khả năng gửi tín hiệu về phòng điều khiển, giúp phối hợp vận hành các thiết bị khác như van điện từ khí nén hoặc bộ chia khí, đảm bảo sự đồng bộ của toàn hệ thống.

Bộ định vị khí nén (Rotary Positioner)

Đối với van điều khiển khí nén tuyến tính, bộ định vị là phụ kiện không thể thiếu. Thiết bị này nhận tín hiệu điều khiển dạng 4 – 20mA để điều chỉnh góc mở theo mong muốn hoặc theo phần trăm lưu lượng đi qua van.

Nhờ khả năng kết nối tín hiệu về trung tâm điều hành, người sử dụng có thể kiểm soát chính xác tình trạng vận hành, từ đó tối ưu hóa hiệu suất và nâng cao chất lượng của hệ thống.

Van điện từ khí nén (Bộ chia khí – Solenoid Valve)

Trong quá trình vận hành, bộ truyền động cần được cấp khí cho cả hai phía: mở và đóng. Bộ chia khí có chức năng phân tách một nguồn khí duy nhất thành hai nguồn riêng biệt, cung cấp cho cả hai bên. Điều này giúp tiết kiệm thời gian vận hành và nguồn khí nén.

Thiết bị này thường hoạt động với nguồn điện 24V hoặc 220V.

Bộ lọc khí nén (Pneumatic Filter)

Đây là phụ kiện quan trọng trong hệ thống khí nén, có nhiệm vụ lọc bỏ bụi bẩn, tạp chất, hơi nước, đồng thời có thể chỉnh áp hoặc phun dầu bôi trơn nhằm giảm ma sát trong quá trình vận hành.

Bộ lọc khí nén có nhiều dạng như: lọc đơn, lọc đôi, bình dầu, lọc chỉnh áp, cho phép người dùng lựa chọn theo nhu cầu thực tế.

Dây dẫn khí (Pneumatic Conductor)

Còn gọi là ống dẫn khí nén, được sử dụng để truyền tải khí từ nguồn đến bộ truyền động. Vật liệu chế tạo thường là nhựa tổng hợp cao cấp, có khả năng chịu áp lực lớn và thích hợp cho môi trường khắc nghiệt.

Thiết bị tiêu âm (Silencer)

Trong quá trình xả khí, hệ thống thường phát ra tiếng ồn lớn gây ảnh hưởng đến người vận hành. Thiết bị tiêu âm có tác dụng giảm tiếng rít và độ ồn, giúp môi trường làm việc an toàn và thoải mái hơn.

Silencer thường có cấu tạo nhỏ gọn, làm bằng nhựa hoặc đồng, kết nối ren nên dễ dàng lắp đặt và thay thế.

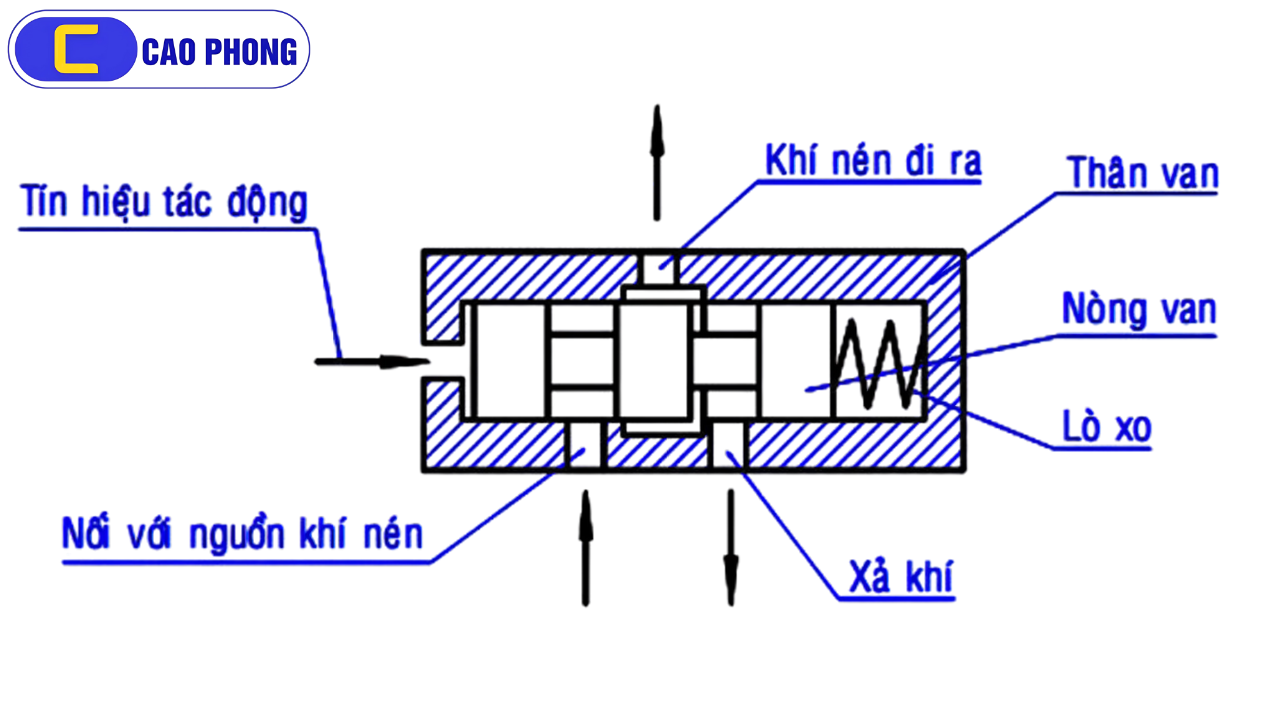

Nguyên lý hoạt động của van đóng mở bằng khí nén

Van điều khiển khí nén vận hành hoàn toàn tự động, không cần tác động thủ công từ bên ngoài. Bộ truyền động khí nén được chia thành hai loại chính: tác động đơn và tác động kép, do đó nguyên lý hoạt động của chúng cũng có sự khác biệt:

• Dạng tác động đơn: Van hoạt động nhờ áp lực khí nén cấp vào để thực hiện một chu trình (đóng hoặc mở). Khi ngừng cấp khí, lò xo bên trong sẽ tự động đưa van trở về trạng thái ban đầu.
• Dạng tác động kép: Van sử dụng khí nén cho cả hai quá trình đóng và mở. Nghĩa là, khi cấp khí vào một bên thì van mở, và khi cấp khí vào bên còn lại thì van đóng.

Nhờ cấu tạo này, van khí nén có thể đáp ứng linh hoạt nhiều nhu cầu khác nhau trong công nghiệp, từ hệ thống cần tự về vị trí an toàn khi mất khí (tác động đơn) đến hệ thống đóng mở thường xuyên (tác động kép).

Ứng dụng thực tế của van điều khiển khí nén

Nhờ vào tính linh hoạt, độ tin cậy cao và khả năng vận hành hiệu quả, van điều khiển bằng khí nén được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Một số ứng dụng tiêu biểu có thể kể đến như sau:

Ngành dầu khí

Van khí nén đóng vai trò kiểm soát lưu lượng dầu thô, khí tự nhiên và các loại chất lỏng khác, giúp duy trì áp suất và lưu lượng ổn định trong đường ống.

Ngoài ra, chúng còn thường được tích hợp trong các hệ thống an toàn với chức năng đóng khẩn cấp (ESD), ngăn ngừa rò rỉ và hạn chế rủi ro trong tình huống bất thường.

Xử lý hóa chất

Trong các quy trình hóa học, van khí nén giúp kiểm soát nhiệt độ, áp suất và tỷ lệ pha trộn chính xác giữa các thành phần.

Đặc biệt, những loại van chế tạo từ inox hoặc hợp kim chống ăn mòn có khả năng xử lý tốt các loại hóa chất mạnh, đảm bảo an toàn và nâng cao độ bền của hệ thống.

Hệ thống xử lý nước

Van khí nén thường được lắp đặt trong các nhà máy xử lý nước để điều tiết dòng chảy qua nhiều công đoạn khác nhau.
Khả năng đóng/mở nhanh, kết hợp với tính tự động hóa cao, khiến chúng trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự ổn định và độ tin cậy lâu dài.

Ngành HVAC (sưởi – thông gió – điều hòa không khí)

Trong các tòa nhà lớn hoặc cơ sở công nghiệp, van khí nén được sử dụng để điều chỉnh luồng khí và chất làm lạnh, góp phần duy trì nhiệt độ phù hợp.

Ngoài ra, chúng còn giúp cân bằng áp suất không khí, đảm bảo hệ thống thông gió hoạt động hiệu quả và tiết kiệm năng lượng.

Thực phẩm & đồ uống

Trong dây chuyền sản xuất thực phẩm – đồ uống, van khí nén được ứng dụng ở nhiều giai đoạn: từ pha trộn nguyên liệu, kiểm soát dòng chảy nước, sữa, nước trái cây… cho đến khâu đóng gói.

Đồng thời, chúng cũng hỗ trợ trong các quy trình CIP (vệ sinh tại chỗ) và SIP (khử trùng tại chỗ), đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt của ngành.

Công nghiệp dược phẩm

Các nhà máy dược phẩm sử dụng van khí nén để kiểm soát dòng chảy của dung dịch, nguyên liệu và thành phẩm.

Ưu điểm lớn nhất là khả năng điều khiển chính xác, đảm bảo đáp ứng các yêu cầu khắt khe về vệ sinh và an toàn trong sản xuất thuốc.

Sản xuất điện

Trong các nhà máy điện, van khí nén thường tham gia điều tiết lưu lượng hơi nước để kiểm soát tốc độ tuabin, phục vụ quá trình phát điện.

Bên cạnh đó, chúng còn được dùng trong hệ thống làm mát, đảm bảo lượng nước làm mát luôn ổn định, giữ cho các thiết bị hoạt động ở nhiệt độ an toàn.

Trên đây là những thông tin tổng quan về van điều khiển bằng khí nén là gì? Với ưu điểm vận hành an toàn, tốc độ đóng mở nhanh, tiết kiệm năng lượng và chi phí, dòng van này ngày càng khẳng định vai trò quan trọng trong nhiều lĩnh vực công nghiệp. Việc hiểu rõ đặc tính và nguyên lý hoạt động sẽ giúp bạn lựa chọn được loại van phù hợp, vừa đáp ứng nhu cầu kỹ thuật của hệ thống, vừa tối ưu ngân sách cho doanh nghiệp.

Kinh nghiệm chọn van điều khiển bằng khí nén

• Tác động kép khi mất khí chỉ giữ nguyên vị trí, không đồng nghĩa với an toàn. Đường hoá chất, nước thải cần đóng khi sự cố nên dùng tác động đơn.
• Kiểm tra áp khí cấp thực tế tại vị trí lắp: actuator thường cần 3–8 bar.
• Cả tác động đơn và tác động kép đều gắn được bộ định vị để điều tiết bằng tín hiệu 4–20 mA.
• Chọn actuator có mặt lắp theo ISO 5211 để dễ ghép với van bi, van bướm.
• Nên có bộ lọc chỉnh áp cho nguồn khí, lọc khoảng 5 µm, để bảo vệ van điện từ và bộ định vị.

Câu hỏi thường gặp

Nên chọn actuator khí nén tác động đơn hay tác động kép?

Nếu hệ thống cần van tự đóng (hoặc tự mở) khi mất khí, như đường hoá chất, nước thải, thì chọn tác động đơn có lò xo hồi. Nếu chỉ cần đóng mở nhanh và không yêu cầu tự về vị trí an toàn, tác động kép gọn và rẻ hơn.

Van điều khiển khí nén cần những phụ kiện gì?

Tối thiểu cần van điện từ (solenoid) để chia khí, thường dùng điện 24V hoặc 220V, và bộ lọc chỉnh áp cho nguồn khí. Muốn biết trạng thái van thì gắn limit switch box; muốn điều tiết theo tín hiệu 4–20 mA thì thêm bộ định vị (positioner).

Cần cung cấp thông tin gì để Cao Phong báo giá van khí nén?

Loại van (bi, bướm…), cỡ DN, môi chất, áp suất và nhiệt độ làm việc, kiểu tác động (đơn hay kép), áp khí cấp thực tế, điện áp van điện từ và các phụ kiện cần kèm.
