Van Điều Khiển Dầu Nóng: Cách Chọn Đúng Chuẩn Kỹ Thuật Cho Nhà Máy

Trong các hệ thống gia nhiệt bằng dầu tải nhiệt (thermal oil), chiếc van điều khiển dầu nóng quyết định phần lớn việc nhiệt độ có ổn định hay không, actuator có bền hay không và chi phí vận hành cao hay thấp. Chọn đúng ngay từ đầu tiết kiệm hơn rất nhiều so với thay van giữa chừng. Bài viết này của Cao Phong tổng hợp cách chọn van dầu nóng theo đúng kinh nghiệm tư vấn và cung ứng thực tế cho nhà máy, thay vì chỉ liệt kê thông số chung chung.

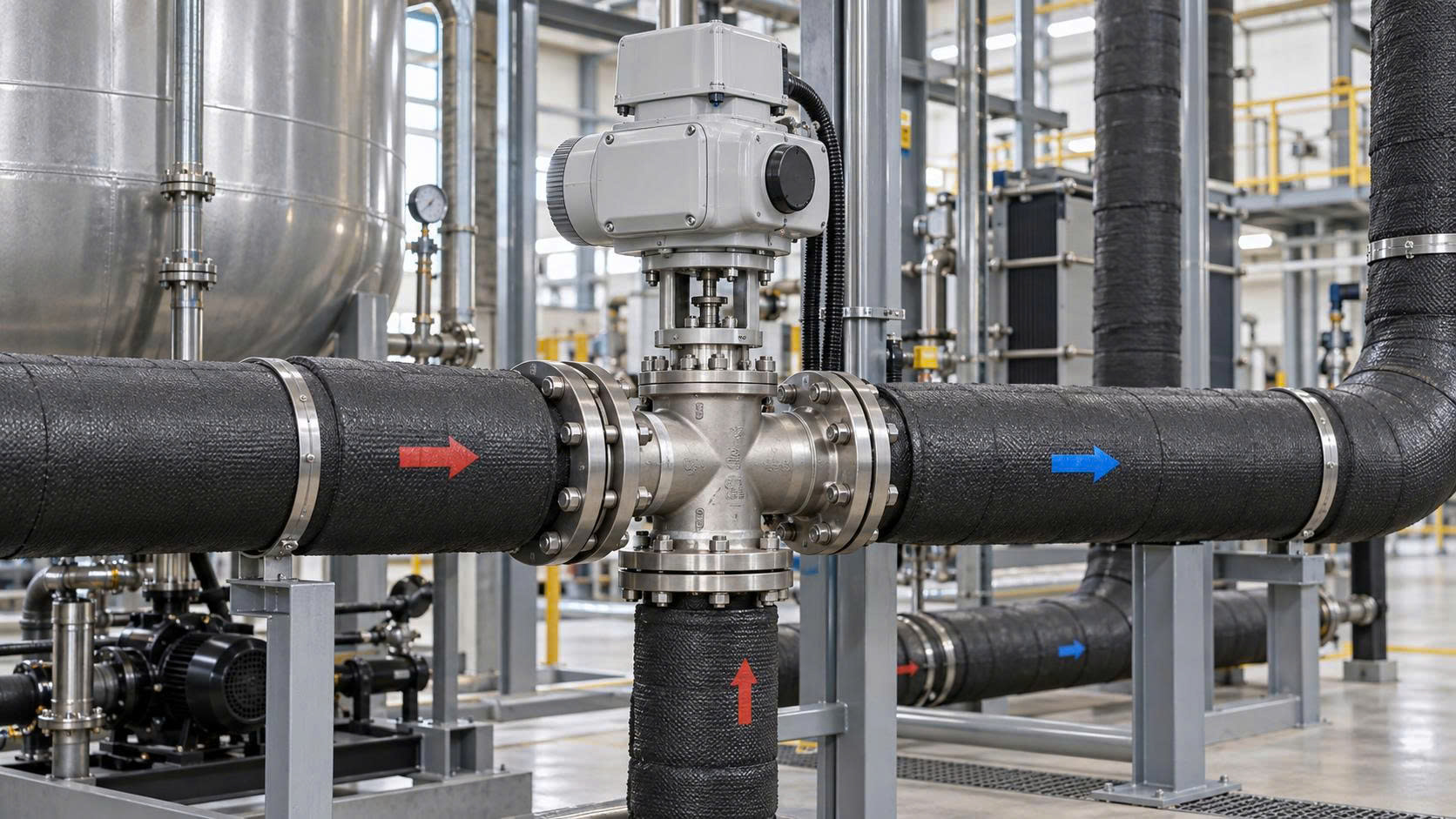

Van điều khiển dầu nóng là gì? Đó là loại van tự động điều tiết lưu lượng hoặc trộn/chia dòng dầu tải nhiệt để giữ nhiệt độ tại điểm sử dụng luôn ổn định. Van nhận tín hiệu điều khiển (thường 4–20mA hoặc 0–10V) từ bộ điều khiển nhiệt, rồi thay đổi độ mở qua actuator điện hoặc khí nén.

Vì sao van dầu nóng không thể chọn như van nước thông thường

Điểm khác biệt lớn nhất nằm ở môi chất. Dầu tải nhiệt làm việc ở dải nhiệt độ rất cao, phổ biến từ 200°C đến 300°C, cá biệt có hệ chạy tới 320°C. Ở dải nhiệt này, nhiều vật liệu quen thuộc với van nước đều không còn phù hợp: gioăng PTFE hay cao su EPDM sẽ lão hóa và rò rỉ, gang xám thường bị hạn chế, và mọi chi tiết làm kín phải chịu được giãn nở nhiệt liên tục.

Một đặc thù nữa là độ nhớt của dầu thay đổi mạnh theo nhiệt độ. Cùng một độ mở van, lưu lượng lúc khởi động (dầu còn nguội, đặc) và lúc chạy ổn định (dầu loãng) sẽ khác nhau. Nếu người chọn van chỉ nhìn vào đường kính ống mà bỏ qua đặc tính này, van rất dễ rơi vào trạng thái điều khiển giật cục. Vì vậy, chọn van dầu nóng là bài toán chọn theo quá trình vận hành, không phải chọn theo cỡ ống.

Van 2 ngã, van 3 ngã Mixing và Diverting — chọn kiểu nào

Trước khi bàn tới thông số, phải chốt được kiểu van, vì chọn sai kiểu thì mọi tính toán sau đó đều vô nghĩa.

Van 2 ngã (một vào, một ra)

Đây là kiểu tiết lưu trực tiếp: van đóng bớt lại thì lưu lượng qua tải giảm, mở ra thì tăng. Kiểu này đơn giản, giá hợp lý, phù hợp khi bơm có khả năng chịu được thay đổi lưu lượng. Nhược điểm là khi van đóng nhỏ, dầu bị chặn dòng, có thể ảnh hưởng đến bơm và làm dầu quẩn nhiệt cục bộ trong một số sơ đồ.

Van 3 ngã kiểu trộn (Mixing)

Van trộn có hai cửa vào và một cửa ra, nhiệm vụ là pha dòng dầu nóng với dòng hồi nguội hơn để tạo ra nhiệt độ mong muốn tại đầu ra. Kiểu này cho khả năng khống chế nhiệt độ mượt, thường dùng cho các hộ tiêu thụ cần nhiệt độ cấp ổn định.

Van 3 ngã kiểu chia (Diverting)

Van chia làm ngược lại: một cửa vào, hai cửa ra, dùng để phân dòng — một phần dầu đi qua tải, phần còn lại đi tắt (bypass) về đường hồi. Ưu điểm lớn của kiểu chia là giữ được lưu lượng tuần hoàn qua bơm gần như không đổi, nên bảo vệ bơm và giữ dòng dầu luôn chuyển động, tránh đọng nhiệt.

Sai lầm hay gặp nhất là dùng van trộn cho vị trí đáng lẽ phải là van chia, hoặc lắp ngược hướng dòng. Về hình dáng bên ngoài hai loại rất giống nhau, nhưng kết cấu bên trong khác nhau và không thể thay thế cho nhau. Nguyên tắc an toàn: đọc kỹ sơ đồ P&ID, xác định van nằm ở đường cấp hay đường hồi, rồi mới quyết định trộn hay chia.

Bảng so sánh nhanh Mixing và Diverting

Các thông số bắt buộc phải chốt trước khi đặt van

Sau khi có kiểu van, đây là những thông số Cao Phong luôn hỏi khách trước khi báo giá, vì thiếu một trong số này là chọn van theo cảm tính.

Nhiệt độ và áp suất làm việc

Xác định nhiệt độ vận hành tối đa của dầu để chọn cấp vật liệu thân van và vật liệu làm kín (thường là làm kín kim loại hoặc graphite chịu nhiệt, không dùng đệm mềm). Áp suất hệ dầu tải nhiệt thường không cao, nhưng vẫn phải chọn đúng cấp PN để tương thích mặt bích đường ống.

Lưu lượng và hệ số Cv/Kv

Đây là thông số bị bỏ qua nhiều nhất nhưng lại quyết định chất lượng điều khiển. Hệ số Kv (hoặc Cv) cho biết khả năng cho dầu đi qua của van tại một độ chênh áp. Chọn van có Kv quá lớn so với nhu cầu thì van chỉ làm việc ở vùng mở rất nhỏ, dễ gây dao động nhiệt độ (hiện tượng “săn đuổi” – hunting) và làm mòn nhanh bộ làm kín. Ngược lại, Kv quá nhỏ thì không đủ cấp nhiệt khi tải đỉnh. Van phải được chọn theo lưu lượng thực tế, không phải theo cỡ ống.

Chênh áp qua van (ΔP) và độ chi phối (authority)

Độ chênh áp thực tế đặt lên van quyết định đặc tính điều khiển. Nếu phần lớn áp suất rơi ở nơi khác trong mạch mà không phải ở van, van sẽ mất khả năng điều tiết mượt ở vùng đóng nhỏ. Một thiết kế tốt cần đảm bảo van “nắm” được đủ phần chênh áp của mạch để điều khiển tuyến tính.

Kích thước DN và kiểu kết nối

DN của van xác định sau khi đã tính Kv, không phải lấy bằng DN ống một cách mặc định. Kiểu kết nối (bích, ren) phải khớp tiêu chuẩn mặt bích của hệ.

Actuator và tín hiệu điều khiển

Chọn bộ truyền động điện hay khí nén tùy điều kiện nhà máy: có sẵn khí nén ổn định thì actuator khí phản ứng nhanh; còn lại actuator điện tuyến tính 4–20mA là lựa chọn phổ biến. Với môi chất nóng, cần chú ý khoảng cách/cách nhiệt giữa thân van và bộ truyền động để bảo vệ phần điện.

Chế độ an toàn khi sự cố (Fail-Safe)

Phải xác định trước khi mất điện hoặc mất khí, van về trạng thái nào: đóng lại (Fail Close), mở ra (Fail Open) hay giữ nguyên vị trí (Fail Last). Với hệ dầu nóng, chọn chế độ fail-safe sai có thể gây quá nhiệt cục bộ hoặc mất cấp nhiệt đột ngột, nên đây là quyết định về an toàn chứ không chỉ là tùy chọn kỹ thuật.

Chọn nhanh theo tình huống thường gặp

Những sai lầm khiến van dầu nóng hỏng sớm hoặc điều khiển kém

Từ thực tế xử lý phản hồi của khách hàng, phần lớn sự cố không đến từ chất lượng van mà đến từ khâu chọn và lắp:

• Chọn van theo DN ống: lấy van cùng cỡ ống cho tiện, bỏ qua tính Kv, dẫn tới van làm việc lệch vùng và dao động nhiệt.
• Dùng vật liệu làm kín không chịu nhiệt: ham giá rẻ với đệm mềm, sau vài tháng ở nhiệt cao là rò rỉ.
• Lắp nhầm trộn/chia hoặc ngược hướng dòng: van không điều khiển được như thiết kế, thậm chí chặn dòng bơm.
• Bỏ qua chênh áp ΔP: khiến van mất tuyến tính, chỉ điều khiển được ở một khoảng hẹp.
• Không tính đến giãn nở và cách nhiệt cho actuator: phần điện bị nóng, giảm tuổi thọ bộ truyền động.

Lưu ý lắp đặt và vận hành tại hiện trường

Vài điểm nhỏ nhưng ảnh hưởng lớn đến độ bền và độ ổn định, đúc kết từ các lần Cao Phong hỗ trợ khách sau bán hàng: lắp van đúng chiều mũi tên dòng chảy; bố trí đủ đoạn ống thẳng trước và sau van để dòng ổn định; định vị actuator sao cho không nằm ngay dưới thân van nóng và có không gian tản nhiệt; siết bích đều tay khi hệ còn nguội rồi kiểm tra lại sau khi lên nhiệt do giãn nở; và cấu hình dải tín hiệu điều khiển khớp với bộ điều khiển nhiệt để tránh van mở/đóng liên tục gây mòn.

Vì sao chọn Cao Phong cho van và thiết bị hệ dầu tải nhiệt

Cao Phong là nhà cung cấp van công nghiệp, phụ kiện đường ống, actuator và thiết bị đo cho các nhà máy trên toàn quốc. Với hệ dầu tải nhiệt, chúng tôi không bán van theo kiểu “khách hỏi cỡ nào bán cỡ đó”, mà tư vấn từ kiểu van, tính Kv, chọn vật liệu chịu nhiệt cho tới cấu hình actuator và chế độ fail-safe phù hợp sơ đồ vận hành. Khách hàng gửi thông số hệ thống, đội kỹ thuật sẽ giúp chốt cấu hình đúng ngay từ đầu để tránh phải thay van giữa chừng. Nếu anh/chị đang tìm hiểu dòng van điều khiển bằng bộ truyền động, có thể tham khảo thêm bài van bướm điều khiển điện: cấu tạo và nguyên lý của Cao Phong.

Câu hỏi thường gặp về van điều khiển dầu nóng

Van điều khiển dầu nóng khác gì van điều khiển nước?

Khác chủ yếu ở vật liệu chịu nhiệt và làm kín. Van dầu nóng làm việc ở 200–300°C nên phải dùng vật liệu thân và bộ làm kín chịu nhiệt, đồng thời tính đến giãn nở nhiệt và thay đổi độ nhớt của dầu.

Nên chọn van 2 ngã hay 3 ngã?

Van 2 ngã tiết lưu phù hợp hệ nhỏ, bơm chịu được thay đổi lưu lượng. Van 3 ngã dùng khi cần khống chế nhiệt độ mượt (trộn) hoặc cần giữ lưu lượng tuần hoàn ổn định để bảo vệ bơm (chia).

Hệ số Cv/Kv quan trọng đến mức nào?

Rất quan trọng. Chọn sai Kv là nguyên nhân phổ biến nhất gây dao động nhiệt độ và mòn van sớm. Kv phải tính theo lưu lượng và chênh áp thực tế, không lấy theo cỡ ống.

Actuator điện hay khí nén tốt hơn cho hệ dầu nóng?

Không có lựa chọn tốt tuyệt đối. Có khí nén ổn định thì actuator khí phản ứng nhanh; còn lại actuator điện tuyến tính 4–20mA phổ biến và dễ tích hợp. Điều quan trọng hơn là cách nhiệt tốt giữa van và bộ truyền động.

Chế độ Fail-Safe nên chọn thế nào?

Tùy mục tiêu an toàn của hệ. Cần tránh quá nhiệt cục bộ thường chọn Fail Open cho nhánh giải nhiệt, cần cắt cấp nhiệt khi sự cố thì Fail Close. Nên xác định cùng đơn vị thiết kế hệ thống.

Cao Phong có hỗ trợ chọn van theo thông số hệ thống không?

Có. Anh/chị gửi nhiệt độ, lưu lượng, sơ đồ và điều kiện vận hành, đội kỹ thuật Cao Phong sẽ tư vấn cấu hình van và actuator phù hợp.

Kết luận

Chọn đúng van điều khiển dầu nóng là chọn theo quá trình vận hành: đúng kiểu van (2 ngã, trộn hay chia), đúng Kv, đúng vật liệu chịu nhiệt và đúng chế độ an toàn. Làm kỹ ở khâu này giúp nhiệt độ ổn định, actuator bền và chi phí vận hành thấp trong nhiều năm.
