Van 1 chiều lắp đứng hay ngang? Cách chọn theo từng loại

31 Tháng 7, 2025 [post_view]

Van 1 chiều lắp đứng hay ngang tuỳ kiểu van: van lá lật lắp ống ngang, van lò xo lắp được cả ngang lẫn đứng, van bi lắp ống đứng khi dòng đi lên. Cao Phong tóm tắt hướng lắp từng loại van một chiều trong bảng dưới đây.

Hướng lắp theo từng kiểu van 1 chiều
Kiểu van 1 chiều	Ống nằm ngang	Ống đứng, dòng đi lên	Ống đứng, dòng đi xuống
Lá lật (swing check)	Lắp được, phổ biến nhất	Chỉ khi catalogue hãng cho phép	Không lắp
Lò xo, nắp vặn (spring check)	Lắp được	Lắp được	Hỏi hãng trước
Cánh bướm kép, kẹp wafer (dual plate)	Lắp được, nên ưu tiên	Lắp được	Hỏi hãng trước
Bi (ball check)	Hạn chế	Lắp được, hợp nước thải	Không lắp
Chữ ngã, kiểu nâng (lift check)	Lắp được, nắp hướng lên	Không lắp	Không lắp

Trong quá trình lắp đặt hệ thống đường ống, nhiều người thường băn khoăn không biết van 1 chiều lắp đứng hay lắp ngang là đúng kỹ thuật và phù hợp với hệ thống của mình.

Việc lựa chọn sai vị trí lắp đặt có thể ảnh hưởng trực tiếp đến hiệu quả hoạt động và tuổi thọ của van. Vậy nên lắp van 1 chiều theo chiều nào? Cùng tìm hiểu chi tiết van 1 chiều lắp đứng hay lắp ngang trong bài viết dưới đây để có câu trả lời chính xác và khoa học nhất.

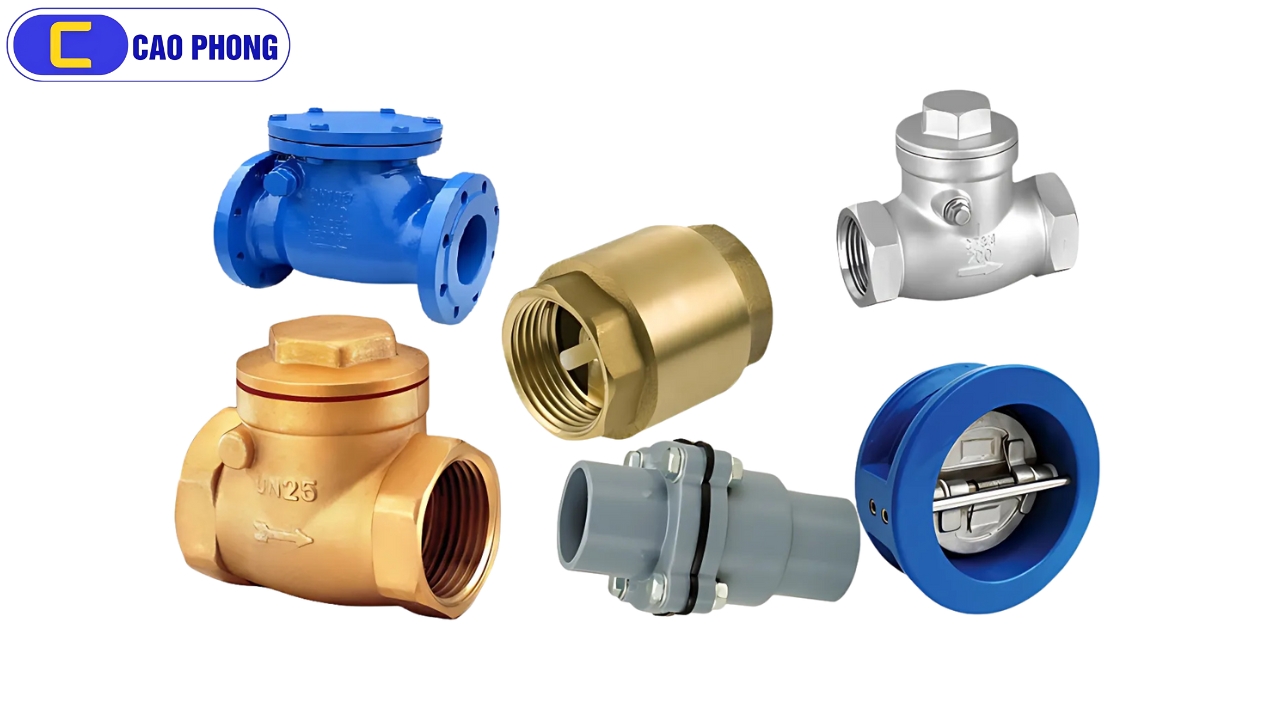

Van 1 chiều là gì?

Van 1 chiều (check valve) là dòng thiết bị cho phép lưu chất như nước, khí hoặc hơi đi qua chỉ theo một chiều nhất định và ngăn không cho dòng chảy quay ngược lại. Nhờ đó, van giúp bảo vệ máy bơm, máy nén khí và các thiết bị trong hệ thống không bị hư hỏng do dòng chảy ngược.

Van 1 chiều lắp đứng hay ngang?

Van 1 chiều có thể lắp đứng và ngang, nhưng tùy thuộc vào loại van 1 chiều mà sẽ có phương án lắp đặt phù hợp:

Van 1 chiều lá lật

Thường lắp ngang.
Cơ chế hoạt động dựa trên trọng lực khiến lá lật đóng mở.
Khi lắp đứng, van có thể không đóng kín, gây rò rỉ dòng chảy ngược.

Van 1 chiều lò xo (Nắp vặn)

Có thể lắp được cả đứng và ngang.
Nhờ lực lò xo ép đĩa van đóng lại khi không có áp lực dòng chảy, nên hoạt động linh hoạt hơn ở nhiều tư thế.

Van 1 chiều bi

Chủ yếu lắp đứng hướng lên trên.
Ứng dụng trong các hệ thống nước thải, nơi dòng chảy có xu hướng mang theo tạp chất nặng.

Nên lắp van 1 chiều đứng hay ngang?

Tùy thuộc vào loại van và hướng dòng chảy trong hệ thống mà bạn lựa chọn cách lắp phù hợp:

Hệ thống đường ống nằm ngang → nên chọn van 1 chiều lá lật hoặc van lò xo, lắp ngang.
Đường ống đi thẳng đứng (dòng chảy từ dưới lên) → nên chọn van lò xo hoặc van bi, lắp đứng.
Không lắp van lá lật trên ống đứng có dòng chảy đi xuống, vì trọng lực có thể khiến van không đóng kín. Với ống đứng có dòng đi lên, chỉ lắp van lá lật khi catalogue của hãng cho phép.

Lưu ý quan trọng: Luôn chú ý đến mũi tên trên thân van, mũi tên chỉ chiều dòng chảy. Không được lắp ngược chiều vì sẽ khiến van không thể hoạt động đúng chức năng.

Hướng dẫn lắp đặt van 1 chiều đúng cách

Lắp đặt theo chiều ngang

Van lá lật, van lò xo và van cánh bướm kép đều lắp được theo chiều ngang; riêng van bi hạn chế lắp ngang. Đây là cách lắp đặt phổ biến cho các hệ thống đường ống nằm ngang. Với đường ống sau máy bơm, xem thêm bài lắp van 1 chiều cho máy bơm.

Lắp đặt theo chiều dọc (đứng)

Một số loại van một chiều được thiết kế đặc biệt để lắp đặt theo chiều dọc, đặc biệt là những van có lò xo bên trong. Khi lắp đặt van một chiều theo chiều dọc, cần đảm bảo van được lắp đúng hướng để tránh các vấn đề như kẹt van hoặc dòng chảy ngược không mong muốn.

Xác định hướng lắp đặt

Luôn luôn kiểm tra mũi tên trên thân van để xác định hướng dòng chảy của lưu chất. Mũi tên này sẽ chỉ hướng lắp đặt, cho dù là lắp đứng hay ngang.

Lưu ý:
Khi lắp đặt van một chiều, cần xem xét các yếu tố như vị trí đường ống, loại van, áp lực và nhiệt độ của lưu chất để chọn phương pháp lắp đặt phù hợp.

Ví dụ:

Nếu bạn có một hệ thống đường ống nằm ngang, bạn có thể lắp van một chiều theo chiều ngang.
Nếu bạn có một hệ thống đường ống thẳng đứng, bạn có thể lắp van một chiều theo chiều dọc, nhưng cần đảm bảo van có thiết kế phù hợp và được lắp đúng hướng.

Lợi ích khi lắp đặt van 1 chiều đúng cách

Đảm bảo hoạt động ổn định cho toàn bộ hệ thống.
Bảo vệ thiết bị đầu nguồn như máy bơm, máy nén.
Tăng tuổi thọ van, giảm chi phí bảo trì, thay thế.
Ngăn dòng chảy ngược, tránh rủi ro hỏng hóc đường ống hoặc nhiễm bẩn lưu chất.

Một Số Lỗi Thường Gặp Khi Lắp Van 1 Chiều Sai Cách

Van không đóng kín → dòng chảy ngược.
Phát ra tiếng ồn khi đóng mở.
Tăng áp lực hệ thống bất thường.
Gây tắc nghẽn, giảm hiệu suất làm việc.

Việc xác định van 1 chiều lắp đứng hay lắp ngang không chỉ dựa trên cảm quan hay thuận tiện trong thi công, mà cần dựa vào loại van, hướng dòng chảy và đặc điểm hệ thống. Lựa chọn đúng phương pháp lắp đặt giúp hệ thống vận hành hiệu quả, bền bỉ và an toàn.

Nếu bạn đang phân vân chưa biết chọn loại van phù hợp, hãy liên hệ Cao Phong để được tư vấn van 1 chiều, van điều khiển và phụ kiện đường ống theo đúng điều kiện lắp đặt.

Kinh nghiệm chọn van 1 chiều theo hướng lắp

Chọn cỡ van theo lưu lượng, không chỉ theo cỡ ống: van quá cỡ dễ rung và gõ khi lưu lượng thấp.
Chọn cấp áp (PN) tối thiểu bằng 1,2 lần áp làm việc cao nhất của hệ thống.
Gioăng EPDM không dùng từ 110 °C trở lên. Đường hơi nên dùng van đĩa kim loại và kiểm tra áp theo nhiệt độ trong catalogue.
Hỏi chiều dài lắp (L) trong catalogue trước khi cắt ống, vì mỗi hãng một kích thước.
Nên kiểm tra van 3–6 tháng/lần để phát hiện cặn bám và mòn bản lề.

Tài liệu tham khảo: Check valve (Wikipedia).

Câu hỏi thường gặp

Van 1 chiều lắp ở đầu hút hay đầu đẩy của máy bơm?

Lắp ở đầu đẩy (đầu ra) của máy bơm, mũi tên trên thân van hướng theo chiều nước chảy. Ở đầu ống hút ngập trong bể, người ta dùng rọ bơm (lúp bê) để giữ nước mồi, rọ bơm không thay cho van 1 chiều ở đầu đẩy.

Lắp ngược chiều mũi tên thì chuyện gì xảy ra?

Van sẽ chặn dòng chảy ngay từ đầu: nước không qua được, máy bơm chạy nặng hoặc tăng áp bất thường và dễ hỏng. Gặp trường hợp này cần dừng bơm, tháo van và lắp lại đúng chiều mũi tên.

Van 1 chiều đóng đánh “cộp” mạnh khi tắt bơm là do đâu?

Thường do van đóng chậm, dòng nước đã kịp chảy ngược rồi mới đập vào đĩa van (hiện tượng búa nước), hoặc do chọn van lớn hơn lưu lượng thực tế. Van lò xo hoặc cánh bướm kép đóng nhanh hơn van lá lật nên ít va đập hơn.
