Van 1 chiều lò xo là gì? Cấu tạo, nguyên lý và ứng dụng

Van 1 chiều lò xo chỉ cho dòng đi một chiều và dùng lực lò xo đẩy đĩa đóng lại khi dòng yếu dần, nên ít búa nước. Cao Phong tóm tắt cấu tạo, vật liệu và cách chọn van một chiều lò xo trong bài này.

Chọn vật liệu van 1 chiều lò xo

Vật liệu	Dùng khi	Lưu ý
Inox	Hóa chất, xăng dầu, nước nóng	Giá cao hơn, kiểm tra nhiệt độ theo gioăng
Gang	Cấp nước, sau máy bơm	Thường gặp ở PN16
Đồng	Cỡ dưới DN50, khí nén	Nhiệt độ dưới 100 °C
Nhựa	Nước sinh hoạt, dân dụng	Dưới 60 °C, dưới 10 bar

Van 1 chiều lò xo là gì?

Van một chiều lò xo (Spring Check Valve) là thiết bị cơ khí cho phép dòng lưu chất (lỏng, khí) đi qua đường ống theo một chiều duy nhất và ngăn chặn dòng chảy ngược, dùng lực lò xo đẩy đĩa van đóng lại nhanh khi áp lực dòng chảy giảm hoặc đảo chiều. Thiết kế này giúp hạn chế hiệu ứng “búa nước” (water hammer), giảm rung động và tiếng ồn, đồng thời đảm bảo an toàn cho hệ thống máy bơm và các thiết bị khác.

Trong các loại van một chiều như lá lật, cánh bướm, đĩa, van 1 chiều lò xo có thiết kế nhỏ gọn và đóng nhanh. Điểm nổi bật của loại van này chính là cơ chế đóng mở hoàn toàn tự động, dựa trên áp lực của dòng chảy mà không cần bất kỳ nguồn năng lượng ngoài nào để điều khiển.

Cấu tạo của van gồm phần thân làm từ các vật liệu có độ bền cao như inox, đồng, gang hoặc thép – giúp sản phẩm phù hợp với áp suất và môi chất của từng hệ thống. Khi dòng lưu chất đi qua đủ mạnh, lực ép sẽ đẩy đĩa van mở ra; ngược lại, khi áp lực giảm hoặc ngừng hoàn toàn, lò xo sẽ tự động đẩy đĩa van trở về vị trí đóng – chặn không cho dòng chảy quay ngược về.

Van 1 chiều lò xo không cần thao tác bằng tay, cũng không cần điện hay khí nén, nên phù hợp với các hệ thống chạy liên tục như nhà máy, trạm bơm.

Tùy vào yêu cầu kỹ thuật và đặc điểm hệ thống, van 1 chiều lò xo có thể được kết nối bằng ren hoặc mặt bích, giúp việc lắp đặt và thay thế trở nên linh hoạt, phù hợp với cả hệ thống quy mô nhỏ lẫn công nghiệp lớn.

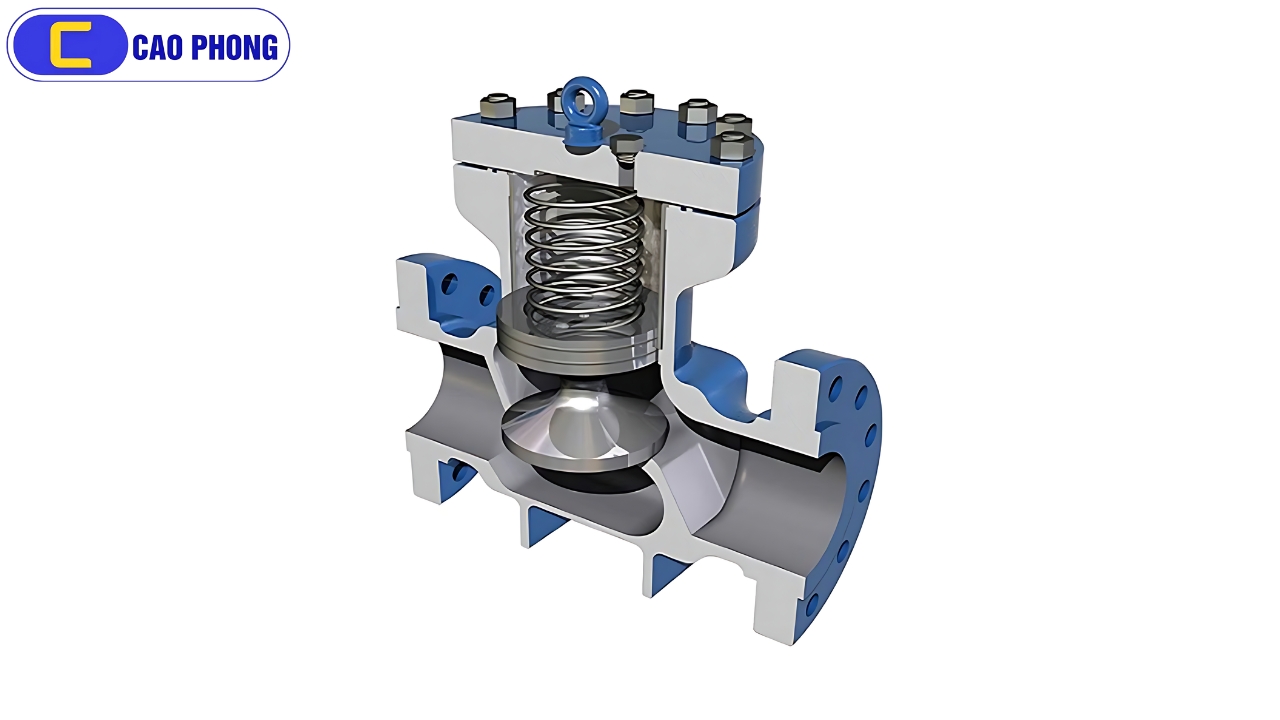

Cấu tạo của van một chiều lò xo

Trên thị trường hiện nay, van 1 chiều được sản xuất với nhiều kiểu dáng và hình thức kết nối khác nhau. Tuy nhiên, về cơ bản, cấu trúc của loại van này thường gồm các bộ phận chính như sau:

• Thân van: Là phần bao bọc bên ngoài, thường được làm từ các kim loại bền chắc như inox, gang, đồng hoặc thép. Thân van không chỉ giúp bảo vệ các chi tiết bên trong khỏi tác động môi trường mà còn đảm nhận vai trò kết nối với hệ thống ống dẫn, tạo nên một mạng lưới khép kín, đảm bảo không xảy ra hiện tượng rò rỉ chất lỏng hay khí.
• Lò xo: Bộ phận này thường được chế tạo từ inox và có thiết kế dạng xoắn để tạo lực đàn hồi. Lò xo gắn liền với đĩa van nhằm hỗ trợ cơ chế đóng/mở tự động theo dòng chảy. Đây là chi tiết quyết định lớn đến hiệu quả vận hành và khả năng ngăn dòng chảy ngược trong hệ thống.
• Đĩa van: Là thành phần chính tiếp xúc trực tiếp với lưu chất. Khi áp suất dòng chảy đủ lớn, đĩa van sẽ bị đẩy mở ra, cho phép lưu chất đi qua. Khi áp lực giảm, lò xo sẽ đẩy đĩa van trở lại vị trí đóng, ngăn không cho lưu chất chảy ngược.
• Trục dẫn hướng: Giữ cho đĩa van đi thẳng dọc theo trục khi đóng mở, thường làm từ thép không gỉ.
• Gioăng làm kín: Dù không phải là bộ phận chủ lực, nhưng gioăng đóng vai trò quan trọng trong việc đảm bảo độ kín. Được chế tạo từ cao su tổng hợp như EPDM hoặc NBR, gioăng thường đặt giữa đĩa van và thân van để ngăn hiện tượng rò rỉ khi van đóng.

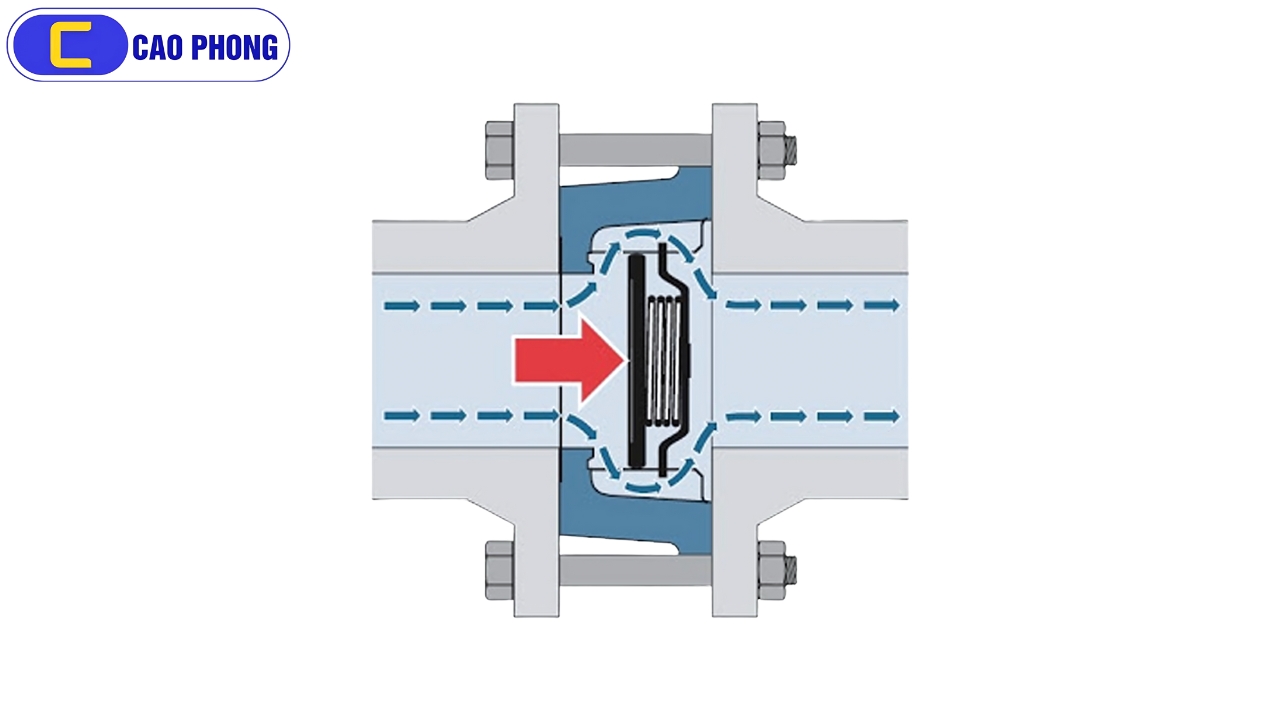

Nguyên lý hoạt động của van một chiều lò xo

Van 1 chiều lò xo hoạt động hoàn toàn tự động, dựa vào áp lực của dòng chảy mà không cần bất kỳ tác động điều khiển thủ công hay cơ điện nào. Cơ chế vận hành của loại van này tương đối đơn giản.

Ở trạng thái bình thường, khi không có lưu chất chảy qua, van sẽ ở trạng thái đóng nhờ lực đàn hồi của lò xo đẩy đĩa van ép chặt vào vị trí chặn dòng. Tuy nhiên, khi hệ thống bắt đầu bơm chất lỏng, áp suất từ dòng lưu chất sẽ tác động lên đĩa van, thắng được lực lò xo và đẩy đĩa ra xa, tạo ra khoảng trống để dòng chất chảy qua van một cách dễ dàng. Lúc này, van chuyển sang trạng thái mở.

Khi dòng chảy ngừng lại, áp lực tác động lên đĩa van cũng mất đi. Lò xo sẽ tự động giãn ra nhờ tính đàn hồi, đẩy đĩa van trở về vị trí ban đầu và đóng kín dòng chảy, ngăn không cho chất lỏng quay ngược lại hệ thống. Nhờ đó, van đảm bảo lưu chất không bị rò rỉ hay thất thoát ngược sau khi ngưng cấp.

Van 1 chiều lò xo lắp được trên ống đứng có dòng đi lên, như đường cấp nước cho chung cư, nhà cao tầng hoặc bồn chứa trên cao. Hướng lắp từng kiểu van được so sánh trong bài van 1 chiều lắp đứng hay ngang.

Phân loại van 1 chiều lò xo

Van 1 chiều lò xo được chia thành nhiều dòng sản phẩm khác nhau dựa trên một số tiêu chí cụ thể. Việc phân loại này giúp người dùng dễ dàng lựa chọn được loại van phù hợp với nhu cầu thực tế.

Phân loại theo kiểu kết nối

Tương tự như nhiều dòng van khác, van 1 chiều lò xo có thể được kết nối vào hệ thống đường ống thông qua 3 phương thức chính gồm: nối ren, mặt bích và rắc co.

Van 1 chiều lò xo kiểu nối ren

Loại van này thường xuất hiện trong các hệ thống có đường ống nhỏ, dưới DN50. Thiết bị được thiết kế với các vòng ren tiêu chuẩn, chỉ cần siết chặt theo chiều kim đồng hồ là có thể cố định chắc chắn vào ống. Phương pháp này mang lại sự tiện lợi trong quá trình lắp đặt và tháo gỡ, không đòi hỏi kỹ thuật chuyên sâu.

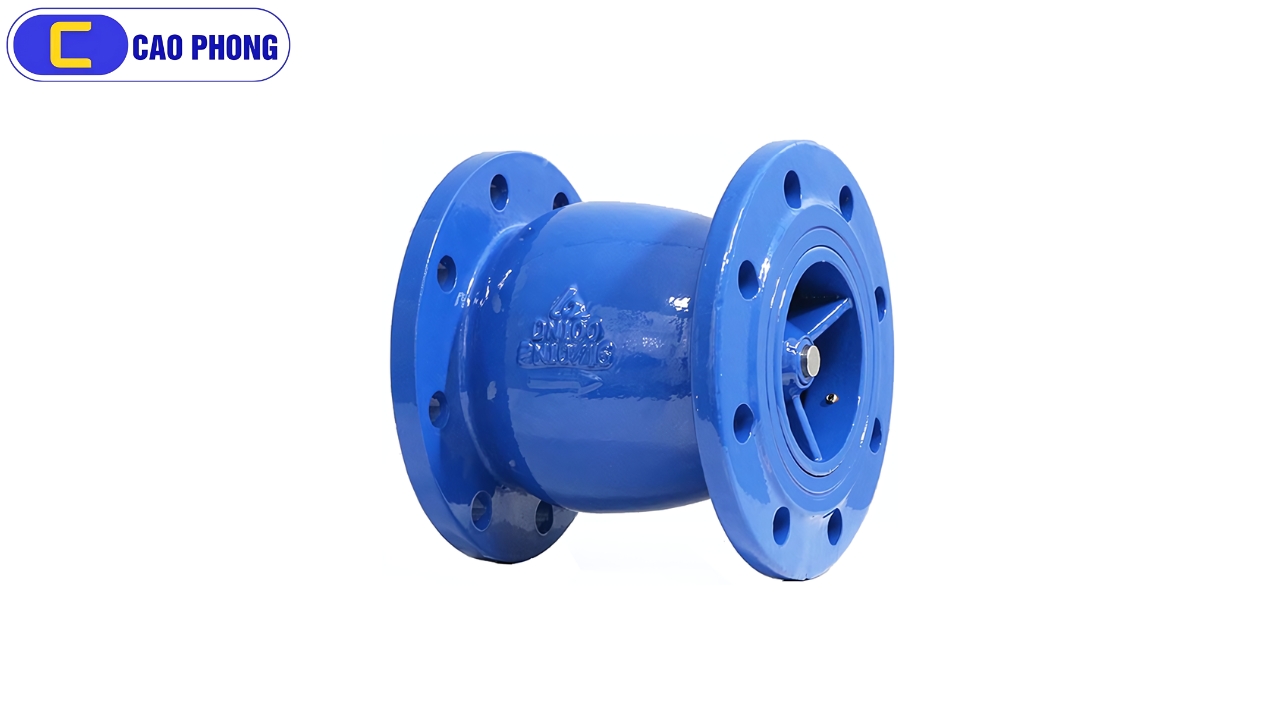

Van 1 chiều lò xo kiểu mặt bích

Đối với các hệ thống có quy mô lớn hơn (thường từ DN50 trở lên), van sẽ được chế tạo với phần mặt bích để kết nối. Mặt bích được sản xuất theo nhiều tiêu chuẩn quốc tế như JIS, ANSI, DIN, BS,… giúp đảm bảo độ tương thích với nhiều loại ống công nghiệp.

Van 1 chiều lò xo rắc co

Dòng van này phổ biến trong các ứng dụng có áp suất thấp, thường được sản xuất từ vật liệu nhựa. Cấu tạo gồm hai đầu rắc co dễ dàng tháo lắp, vận hành nhờ vào lực đàn hồi từ lò xo bên trong. Đây là lựa chọn thích hợp trong các hệ thống dân dụng hoặc xử lý nước sinh hoạt.

Phân loại theo vật liệu chế tạo

Van 1 chiều lò xo cũng được phân loại dựa trên chất liệu cấu thành, mỗi loại vật liệu sẽ phù hợp với môi trường sử dụng và yêu cầu kỹ thuật khác nhau.

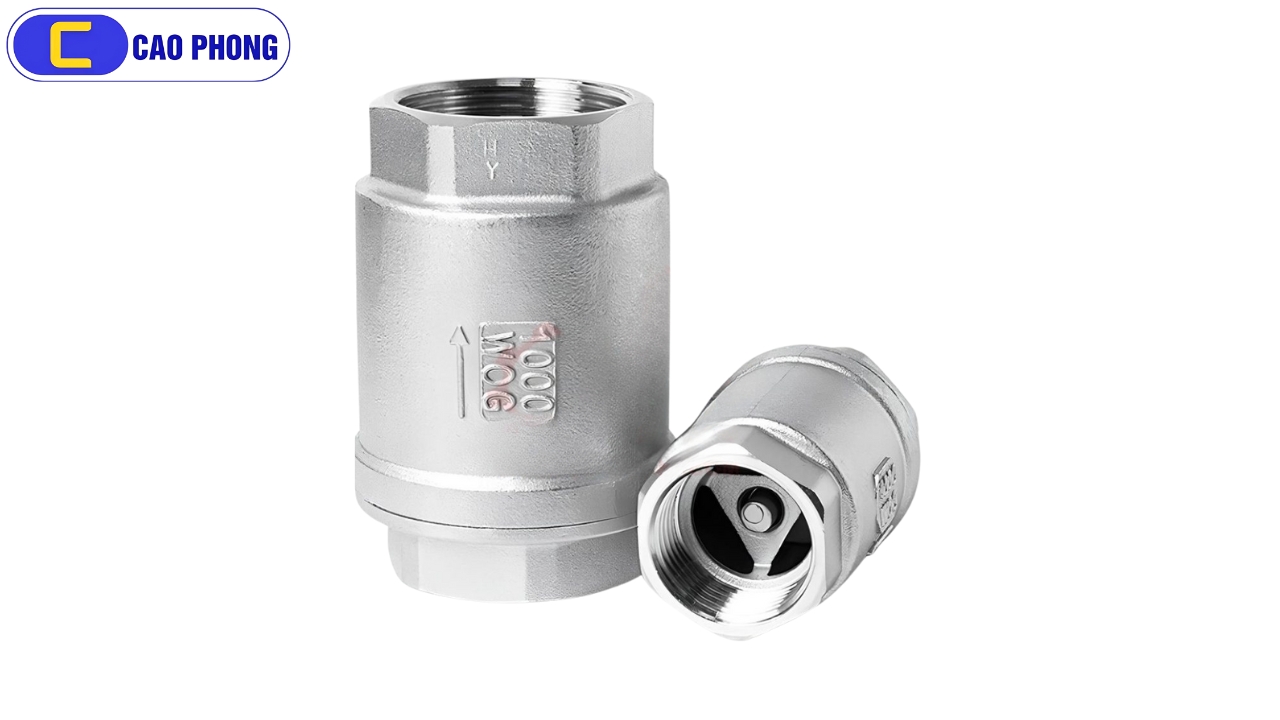

Van 1 chiều lò xo bằng inox

Inox là thép không gỉ, bền và chống ăn mòn tốt. Giới hạn nhiệt của van còn tuỳ gioăng và đĩa: gioăng EPDM không dùng từ 110 °C, nên cần kiểm tra theo catalogue. Dòng van này thường dùng cho hóa chất, xăng dầu và nước nóng.

Giá van inox cao hơn van gang, đồng cùng cỡ, đổi lại bền hơn trong môi trường ăn mòn.

Van 1 chiều lò xo bằng gang

Vật liệu gang bao gồm gang xám, gang cầu, gang dẻo – là chất liệu phổ biến nhất trong ngành sản xuất van. Van lò xo thân gang cầu thường gặp ở cấp áp PN16, đủ dùng cho nhiều hệ thống nước.

Ngoài ra, van gang thường được phủ lớp sơn epoxy giúp chống gỉ sét, hạn chế bụi bẩn và nâng cao tuổi thọ. Sản phẩm này thường thấy trong hệ thống cấp nước và sau máy bơm công nghiệp.

Van 1 chiều lò xo bằng đồng

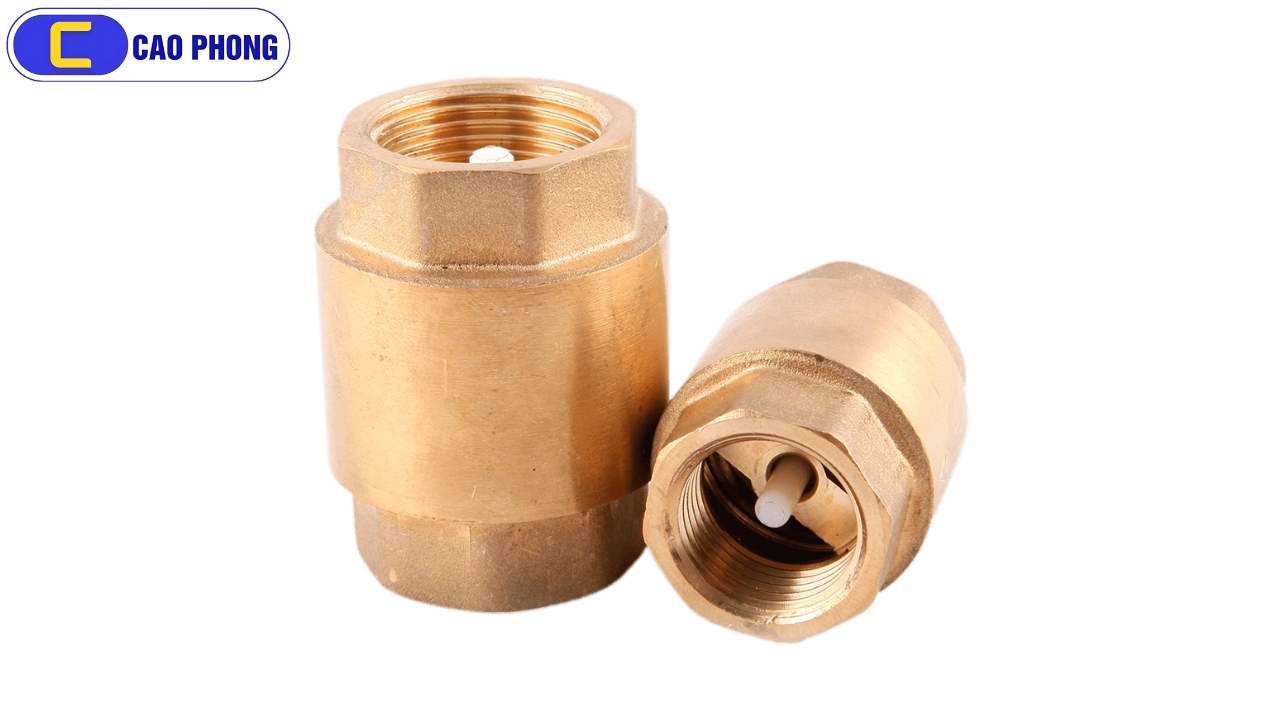

Van đồng được sản xuất từ hợp kim đồng có độ dẻo cao, phù hợp với các ứng dụng có quy mô nhỏ và yêu cầu kỹ thuật vừa phải. Dòng van này thường được sử dụng trong các hệ thống khí nén, đường ống có kích thước nhỏ hơn DN50, nhiệt độ dưới 100°C và áp lực làm việc trung bình.

Van 1 chiều đồng phù hợp trong môi trường không ăn mòn và yêu cầu áp suất không quá cao.

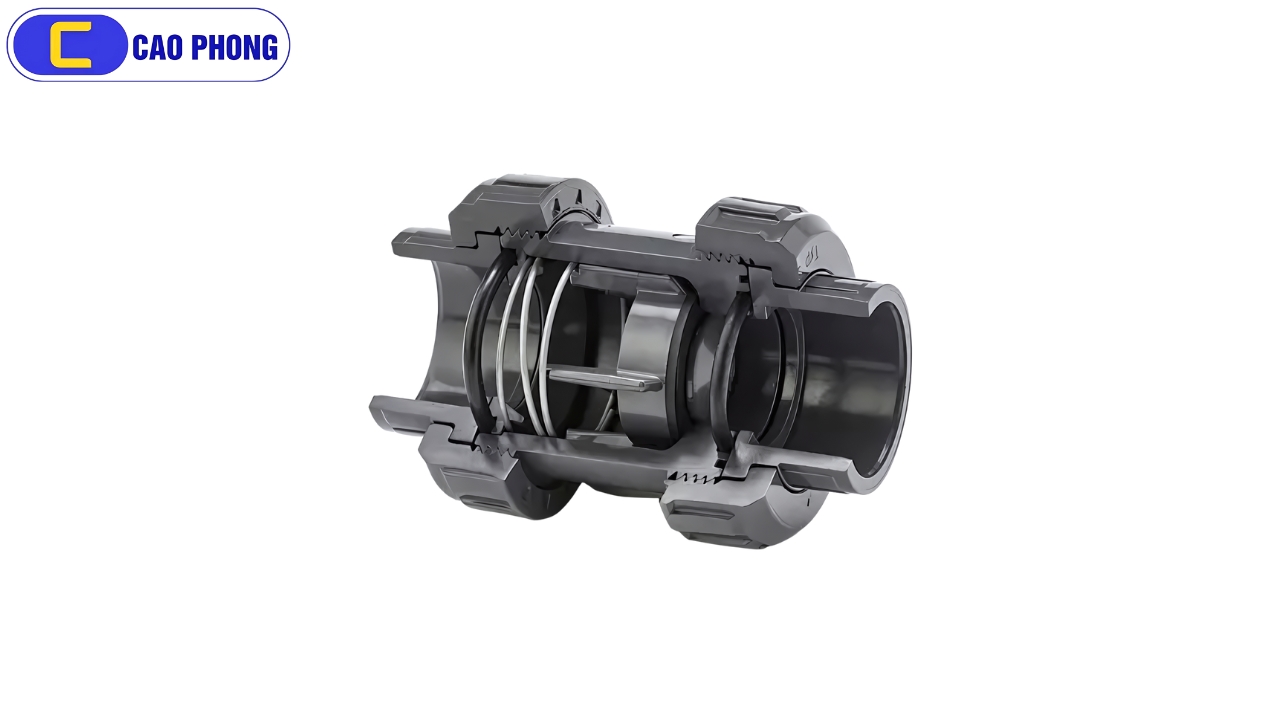

Van 1 chiều lò xo bằng nhựa

Dòng van này thường xuất hiện trong các ứng dụng dân dụng như máy bơm nước sinh hoạt. Van được làm từ nhựa PVC, uPVC, cPVC – những loại nhựa không độc hại, an toàn với nước sạch.

Tuy không chịu được nhiệt độ cao (thường dưới 60°C) và áp suất lớn (dưới 10 bar), nhưng van nhựa lại có ưu điểm là khả năng chống ăn mòn và oxy hóa tốt, chi phí thấp, dễ lắp đặt và thay thế.

Ưu điểm nổi bật của van một chiều lò xo

Van 1 chiều lò xo có những ưu điểm chính sau:

• Có nhiều lựa chọn về kích cỡ, chất liệu, mẫu mã cũng như nguồn gốc xuất xứ, phù hợp với đa dạng nhu cầu sử dụng.
• Nhờ đặc tính đàn hồi của lò xo, van có thể đóng mở nhanh chóng và chính xác, đảm bảo hiệu suất làm việc cao mà ít gặp sự cố.
• Là thiết bị vận hành hoàn toàn tự động dựa trên áp lực dòng chảy, không cần tác động cơ học từ con người như tay quay, tay gạt hay điều khiển điện – khí nén, giúp tiết kiệm chi phí và công sức vận hành.
• Tùy vào từng chất liệu chế tạo mà van có thể sở hữu khả năng chịu nhiệt, chống ăn mòn và áp lực cao, phù hợp với điều kiện làm việc đã chọn.
• Có nhiều kiểu kết nối như ren, mặt bích, rắc co, dễ lắp vào hệ thống.
• Van chỉ cho phép lưu chất đi theo một chiều duy nhất, ngăn dòng chảy ngược gây hư hỏng thiết bị trong hệ thống và hạn chế thất thoát lưu chất.
• Lò xo đóng đĩa nhanh nên ít búa nước hơn van lá lật.
• Lắp đặt và sử dụng đơn giản, không đòi hỏi kỹ thuật cao, đảm bảo an toàn cho người sử dụng.
• Kết cấu ít bộ phận chuyển động giúp hạn chế hư hỏng, việc sửa chữa hoặc thay thế cũng dễ dàng và tiết kiệm chi phí.

Nhược điểm cần lưu ý của van một chiều lò xo

Bên cạnh những ưu điểm kể trên, van 1 chiều lò xo vẫn tồn tại một số nhược điểm nhất định, tuy không nghiêm trọng nhưng người sử dụng vẫn nên chú ý:

• Do cấu tạo khép kín và hoạt động hoàn toàn tự động, người vận hành không thể nhận biết được trạng thái đóng hay mở của van từ bên ngoài.
• Van cần đủ áp để đẩy đĩa mở, nên tổn thất áp thường cao hơn van lá lật khi dòng yếu.
• Trong một số trường hợp, cặn bẩn hoặc rác trong lưu chất có thể mắc kẹt bên trong, gây cản trở quá trình đóng mở của van.
• Khi sử dụng lâu dài, lò xo, đĩa và bề mặt làm kín có thể bị mòn, khiến van không đóng kín khi có dòng ngược, nên cần tháo kiểm tra định kỳ.

Ứng dụng thực tế của van một chiều lò xo

Van một chiều lò xo dùng cho cả công nghiệp và dân dụng. Một số ứng dụng tiêu biểu:

• Được sử dụng phổ biến trong hệ thống bơm nước, giúp bảo vệ máy bơm khỏi hư hỏng do hiện tượng dòng chảy đảo chiều.
• Xuất hiện nhiều trong các dây chuyền sản xuất tại khu công nghiệp, nhà máy nhờ khả năng vận hành ổn định và tự động.
• Thường thấy trong hệ thống cấp nước sạch cho đô thị, khu dân cư.
• Phù hợp để lắp đặt trên đường ống thẳng, đặc biệt hiệu quả khi dùng để bơm nước lên bồn chứa đặt cao, cấp nước cho các toà nhà, khu chung cư, đồng thời ngăn nước chảy ngược gây thất thoát hoặc ô nhiễm.
• Dùng trong hệ thống khí nén. Với hơi nóng phải chọn bản đĩa kim loại và kiểm tra áp theo nhiệt độ trong catalogue.
• Được lắp tại các thiết bị sinh hoạt như bình nóng lạnh, máy lọc nước, máy nước nóng nhằm đảm bảo an toàn và hoạt động ổn định.
• Đóng vai trò quan trọng trong các hệ thống thủy lợi và cấp thoát nước nông nghiệp.

Qua bài này, bạn đã biết van 1 chiều lò xo là gì, vật liệu nào hợp môi chất nào và cần tránh trường hợp nào. Chọn đúng kiểu van giúp hệ thống vận hành ổn định và giảm chi phí bảo trì.

Kinh nghiệm chọn van 1 chiều lò xo

• Lắp van ở phía đẩy của bơm, mũi tên trên thân theo chiều dòng chảy.
• Chọn cỡ theo lưu lượng, không chỉ theo cỡ ống: van quá to thì đĩa rung, mòn nhanh và ồn.
• Chọn cấp áp (PN) tối thiểu bằng 1,2 lần áp làm việc cao nhất của hệ thống.
• Gioăng EPDM không dùng từ 110 °C. Hơi và nước từ 100 °C phải kiểm tra áp theo nhiệt độ trong catalogue.
• Không dùng cho nước thải có rác, cặn vì đĩa dễ kẹt. Trường hợp này chọn van lá lật hoặc van 1 chiều bi.
• Tránh đặt van sát ngay sau cút, tê hoặc miệng bơm, vì dòng xoáy làm đĩa rung.

Câu hỏi thường gặp

Van 1 chiều lò xo có lắp được ống đứng không?

Có. Van lắp được trên ống ngang và ống đứng có dòng đi lên, luôn theo mũi tên trên thân van. Với ống đứng có dòng đi xuống, nên hỏi hãng trước khi lắp.

Van 1 chiều lò xo có dùng cho nước thải không?

Không nên. Rác và cặn dễ kẹt giữa đĩa và thân khiến van không đóng kín. Nước thải nên dùng van lá lật hoặc van 1 chiều bi.

Van lò xo khác van lá lật ở điểm nào?

Van lò xo có lò xo đẩy đĩa đóng nhanh nên ít búa nước và lắp được nhiều hướng hơn. Van lá lật đóng bằng trọng lực nên chậm hơn và không lắp trên ống đứng dòng đi xuống.
