Van bi là gì? Cấu tạo, phân loại và ứng dụng của van bi

23 Tháng 9, 2018 [post_view]

Van bi là gì? Đây là van đóng mở nhanh bằng viên bi có lỗ xuyên tâm, xoay 90 độ để mở hoặc chặn dòng chảy. Cao Phong tóm tắt các loại van bi theo vật liệu trong bảng dưới đây.

Các loại van bi theo vật liệu
Vật liệu thân	Kiểu thường gặp	Thông số trong catalogue	Dùng cho
Inox 304, 316	Ren 1PC, 2PC, 3PC; mặt bích	Seat PTFE, có loại 1000 WOG, 180 °C	Nước, khí nén, thực phẩm, hoá chất
Đồng	Ren	Tuỳ dòng 90–120 °C	Nước sạch, khí, gas cỡ nhỏ
Gang	Mặt bích	Seat PTFE, 150–200 °C tuỳ hãng	Nước cỡ lớn
Thép (GS-C25, WCB)	Mặt bích	PN16, 25, 40; có loại 250 °C	Dầu nóng, áp cao
Nhựa uPVC, PPH	Ren, rắc co, mặt bích	Nhiệt độ thường	Hoá chất ăn mòn, nước thải

Phần dưới đây giải thích van bi là gì, cấu tạo, nguyên lý hoạt động, các dòng phổ biến và những điều cần lưu ý khi chọn cho nhà máy.

Van bi là gì?

Van bi (Ball Valve) là một loại van công nghiệp dùng để đóng hoặc mở dòng chảy nhờ vào một viên bi rỗng có lỗ xuyên tâm bên trong. Khi xoay quả bi một góc 90 độ, dòng chất lỏng hoặc khí có thể được cho phép lưu thông hoặc bị chặn lại hoàn toàn. Cao Phong đang cung cấp nhiều loại van bi với phương thức vận hành như: van bi tay gạt, van bi điều khiển bằng điện, điều khiển bằng khí nén…

Cấu tạo của van bi

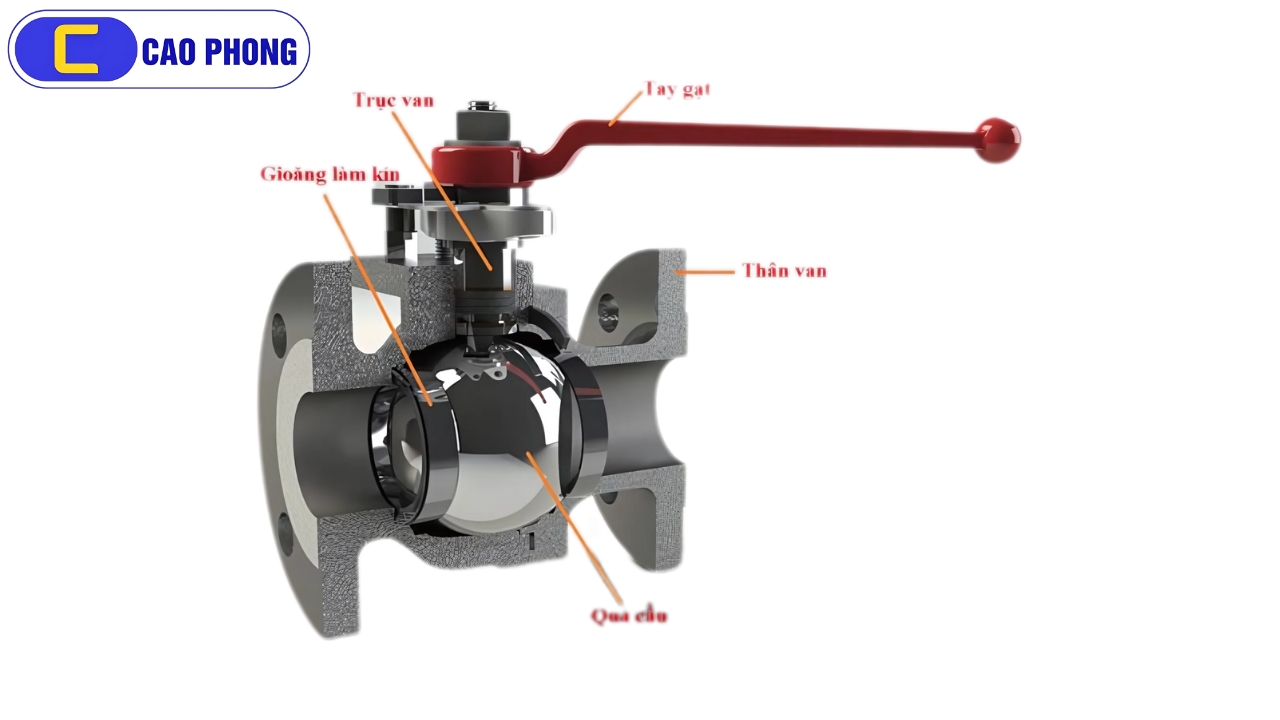

Van bi là gì và vì sao cấu tạo của nó giúp kiểm soát dòng chảy hiệu quả đến vậy? — Tìm hiểu van bi là gì qua cấu tạo gồm thân van, bi van, tay gạt và gioăng làm kín

Van bi được cấu thành từ nhiều bộ phận chính, cụ thể như sau:

Thân van

Đây là bộ phận chính bao bọc và kết nối các chi tiết khác thành một thể hoàn chỉnh. Thân van thường được sản xuất từ các vật liệu như đồng, gang, thép hoặc inox, tùy vào môi trường và mục đích sử dụng.

Bi van (đĩa van)

Là một quả cầu có lỗ rỗng xuyên tâm, cho phép dòng chảy đi qua khi xoay đúng hướng. Bi thường làm từ thép không gỉ với độ bền cao, chịu mài mòn tốt. Bi van được cố định bằng gioăng làm kín và trục để đảm bảo độ ổn định khi vận hành.

Trục van

Là cầu nối truyền lực từ bộ phận điều khiển như tay gạt, tay quay hay bộ truyền động tới bi van. Trục cũng được chế tạo từ hợp kim chống ăn mòn, đảm bảo tuổi thọ dài trong môi trường khắc nghiệt.

Gioăng làm kín

Có nhiệm vụ đảm bảo độ kín giữa các bộ phận như trục và bi van. Vật liệu của gioăng thường là PTFE (Teflon), cao su chịu lực hoặc các loại vật liệu đàn hồi khác để đảm bảo hiệu quả làm kín và tuổi thọ cao.

Tay gạt

Là cơ cấu điều khiển thủ công, thường đặt bên ngoài thân van. Tay gạt thường làm từ thép, inox hoặc nhôm, cho phép người vận hành dễ dàng mở hoặc đóng van. Trong các hệ thống đường ống lớn hoặc áp suất cao, tay gạt có thể được thay bằng vô lăng, hộp số hoặc các bộ điều khiển tự động như điều khiển khí nén hoặc điều khiển điện.

Nguyên lý hoạt động của van bi

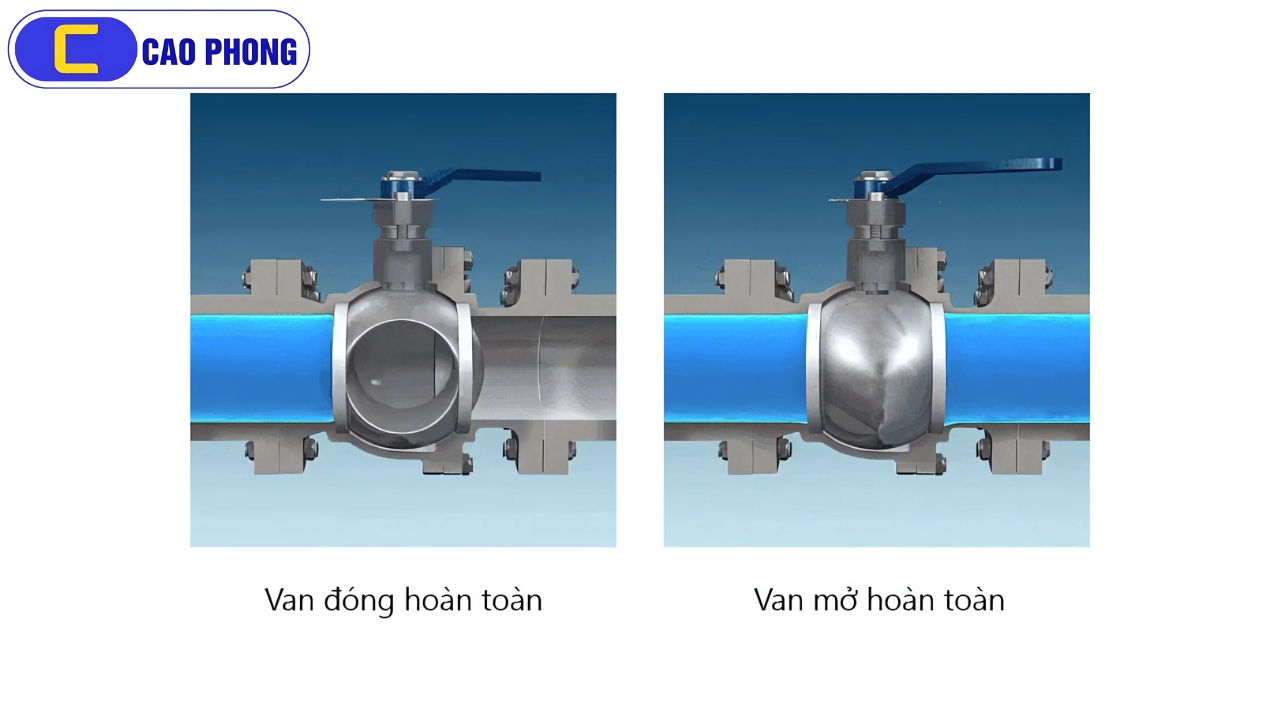

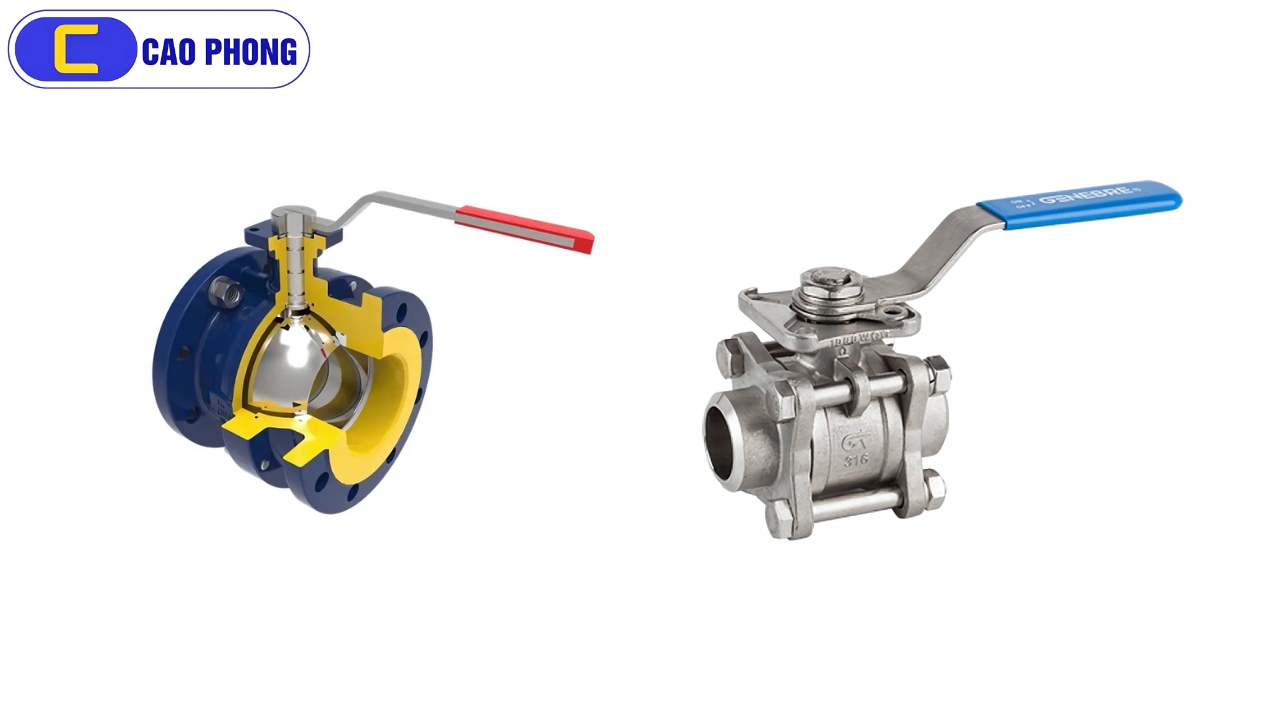

Van bi là gì? Đây là cấu tạo cơ bản giúp van hoạt động ổn định trong nhiều hệ thống khác nhau. — Van bi là gì? Cùng khám phá nguyên lý hoạt động đơn giản nhưng hiệu quả của thiết bị này qua hình minh họa.

Van bi là van quay 1/4 vòng, tương tự van bướm. Với thiết kế đơn giản, van bi có thể vận hành thủ công bằng tay gạt hoặc tự động thông qua bộ truyền động khí nén, điện, tùy thuộc vào môi trường làm việc và nhu cầu sử dụng.

Cấu tạo cơ bản của van gồm thân van và một viên bi rỗng có lỗ xuyên tâm. Khi tay gạt xoay một góc 90 độ, lỗ trên bi sẽ trùng hoặc lệch với hướng dòng chảy, giúp mở hoặc đóng hoàn toàn lưu chất đi qua. Van được lắp trực tiếp vào đường ống, giúp kiểm soát dòng lưu chất một cách linh hoạt, thao tác đóng/mở nhanh chóng và dễ dàng.

Van bi được ứng dụng rộng rãi trong nhiều lĩnh vực. Van bi mặt bích cỡ lớn dùng tay quay hộp số. Các dòng van bi điều khiển bằng khí nén hoặc điện rất phù hợp cho các hệ thống yêu cầu tự động hóa và điều khiển từ xa.

Áp và nhiệt độ của van bi tùy vật liệu và seat; ví dụ van bi inox ren có loại ghi 1000 WOG (khoảng 69 bar ở nhiệt độ thường). Tuy nhiên, loại van này cũng tồn tại một số hạn chế như: lực ma sát giữa viên bi và gioăng làm kín có thể gây khó khăn khi thao tác, đồng thời gioăng cũng cần được kiểm tra và bảo trì định kỳ để đảm bảo hiệu suất hoạt động ổn định.

Các dòng van bi phổ biến tại Cao Phong

Van bi điều khiển bằng tay gạt

Van bi tay gạt là thiết bị cho phép đóng/mở dòng chảy nhanh chóng thông qua thao tác thủ công bằng cần gạt, thường được ứng dụng trong các hệ thống cấp nước sạch và hệ thống chứa hóa chất.

Ưu điểm của van là khả năng vận hành đơn giản, thao tác nhanh nhờ cần gạt. Phần tay gạt thường được bọc nhựa nhằm tăng độ bám và tạo sự thuận tiện cho người dùng trong quá trình sử dụng.

Van bi inox

Van bi inox được sản xuất từ vật liệu không gỉ như SUS304 hoặc SUS316, nổi bật với khả năng chống ăn mòn và oxy hóa vượt trội. Loại van này thường được ứng dụng trong ngành thực phẩm và hóa chất. Inox không mặc định chịu mọi axit, nên cần chọn mác inox theo môi chất; quý khách xem thêm bài van bi inox 304 hay 316.

Van bi đồng

Van bi đồng sử dụng chất liệu đồng để chế tạo thân van. Kiểu kết nối chủ yếu là ren do kích thước van thường nhỏ gọn. Van này được dùng phổ biến trong các hệ thống nước, khí nén, dẫn dầu hoặc các chất lỏng thông thường.

Van bi 3 ngã

Van bi ba ngã là dòng van có ba cổng kết nối, cho phép chuyển hướng hoặc phân phối dòng lưu chất theo nhiều hướng khác nhau. Tùy vào thiết kế, van có thể thuộc loại chữ L hoặc chữ T, và thường sử dụng hai kiểu kết nối chính: nối ren hoặc mặt bích.

Van bi mặt bích

Van bi mặt bích là loại van kết nối với hệ thống đường ống thông qua mặt bích. Một số tiêu chuẩn mặt bích phổ biến gồm: JIS 10K, BS PN16, ANSI #150LB và DIN PN16… Van bi mặt bích tay gạt tới DN100, từ DN125 trở lên dùng tay quay hộp số.

Van bi điều khiển khí nén

Van bi điều khiển khí nén là loại van bi (2 ngã hoặc 3 ngã) hoạt động nhờ bộ truyền động khí nén (pneumatic actuator). Van thuộc nhóm van điều khiển, được sử dụng rộng rãi trong các hệ thống tự động hóa cần đóng/mở nhanh chóng và chính xác.

Van bi điều khiển điện

Van bi điều khiển bằng điện là một dạng van tự động hóa, vận hành bằng nguồn điện áp 24V, 220V hoặc 380V. Van có thể là loại 2 ngã hoặc 3 ngã, thích hợp cho những hệ thống yêu cầu kiểm soát dòng chảy bằng điện năng.

Ưu điểm của van bi

Van bi nổi bật nhờ độ bền cao, khả năng đóng/mở nhanh chóng và đóng kín tốt trong thời gian dài, ngay cả khi không sử dụng thường xuyên. Đây là lý do van bi được chọn nhiều ở các vị trí cần đóng/mở nhanh. Van bi không dùng để điều tiết bằng cách mở nửa chừng, vì seat sẽ biến dạng và rò.

Nhờ thiết kế đơn giản, dễ vận hành, chi phí đầu tư thấp và dễ dàng bảo trì, van bi được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Nhiệt độ làm việc do seat quyết định, seat PTFE thường trong khoảng 120–180 °C tùy hãng. Dải kích thước phổ biến của van bi trải rộng từ DN8 đến DN200.

Ứng dụng của van bi trong các ngành công nghiệp

Van bi là thiết bị được sử dụng rộng rãi trong nhiều hệ thống và môi trường như: nước, hơi, khí,… với mục đích kiểm soát và dẫn truyền dòng chảy trong công nghiệp cũng như các lĩnh vực khác. Thiết bị này ngày càng trở nên phổ biến trong nhiều ngành như: điện, điện tử, ô tô, in ấn, nhựa, dệt may, y tế, hóa chất và thực phẩm…

Ngành dầu khí

Trong ngành công nghiệp dầu khí, van bi được dùng để đóng ngắt dòng dầu thô và khí đốt trên đường ống. Tùy theo yêu cầu lưu lượng, có thể sử dụng loại van với lỗ khoan đầy đủ hoặc thu nhỏ.

Ngành hóa chất

Tại các nhà máy sản xuất hóa chất, van bi được sử dụng để kiểm soát dòng chất lỏng có tính ăn mòn cao. Van cần chọn mác inox hoặc nhựa theo đúng môi chất, và seat phù hợp.

Ngành thực phẩm và đồ uống

Trong lĩnh vực chế biến thực phẩm và nước giải khát, van bi vi sinh được ứng dụng để xử lý các chất lỏng như nước, nước trái cây, sữa… Van vi sinh được thiết kế để dễ làm sạch, phù hợp cho các nhà máy thực phẩm.

Ngành dược phẩm

Van bi cũng là thành phần quan trọng trong các dây chuyền sản xuất dược phẩm, nơi yêu cầu vệ sinh cao; loại 3 mảnh tháo được thân giữa mà không cắt ống, thuận tiện khi vệ sinh, bảo trì.

Xử lý nước

Trong các hệ thống xử lý nước, van bi dùng để đóng ngắt các nhánh, từ khâu tiếp nhận nước thô, lọc sạch cho đến phân phối nước sau xử lý.

Hệ thống HVAC

Van bi được sử dụng phổ biến trong các hệ thống sưởi, thông gió và điều hòa không khí (HVAC) để đóng ngắt đường nước lạnh, nước nóng trong các công trình dân dụng và công nghiệp. Cần tự động hoá thì dùng van bi điều khiển điện hoặc khí nén.

Vật liệu chế tạo van bi thường dùng

Tùy theo yêu cầu sử dụng, van bi có thể được chế tạo từ nhiều vật liệu khác nhau để phù hợp với từng môi trường làm việc.

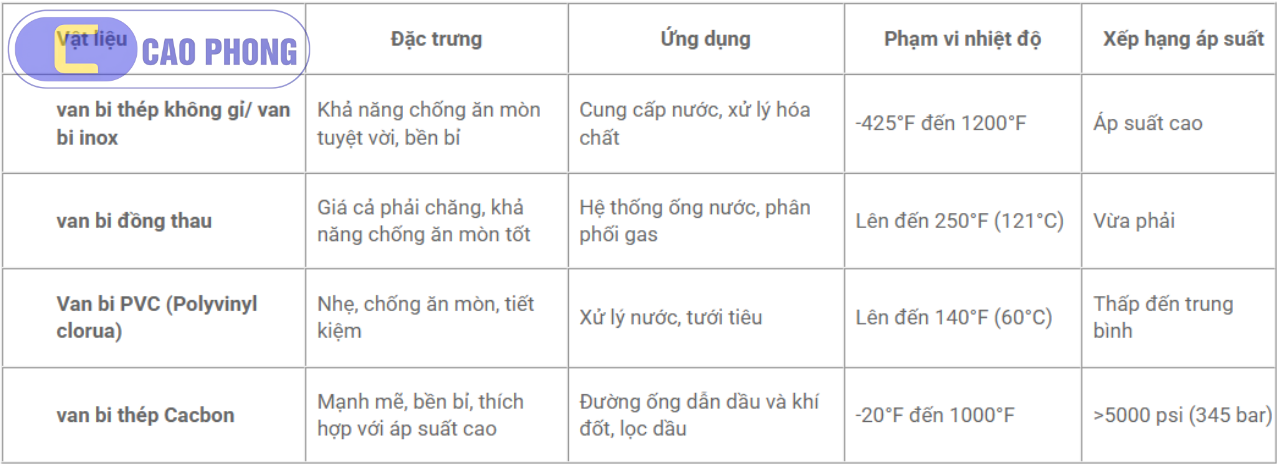

Khám phá sự khác biệt giữa các loại vật liệu chế tạo để chọn đúng sản phẩm cho hệ thống của bạn. — Cùng khám phá các loại vật liệu phổ biến như inox, đồng và nhựa trong cấu tạo van bi.

Những điều cần lưu ý khi chọn van bi cho nhà máy

Kích thước đường ống và hệ số lưu lượng

Khi lựa chọn van bi, yếu tố đầu tiên cần cân nhắc là kích thước đường ống và lưu lượng dòng chảy mong muốn. Với các hệ thống sử dụng ống có đường kính lớn, cần chọn van có đường kính lỗ lớn để đảm bảo khả năng dẫn lưu tốt. Van bi có hai loại full bore (lỗ bi bằng đường ống) và reduced bore (lỗ bi nhỏ hơn); đường chính nên ưu tiên full bore để ít tổn thất áp.

Lựa chọn loại kết nối phù hợp

Van bi hiện nay được thiết kế với nhiều dạng kết nối khác nhau, tùy thuộc vào đặc điểm và yêu cầu của hệ thống:

Van bi ren: Là loại kết nối thông dụng, dễ lắp đặt, phù hợp với nhiều điều kiện áp suất và nhiệt độ khác nhau.
Van bi mặt bích: Thường được dùng cho các hệ thống ống lớn, kết nối bằng mặt bích giúp van vận hành chắc chắn và an toàn. Khi chọn loại này, cần lưu ý đến áp suất danh định và tiêu chuẩn mặt bích đi kèm.
Van bi hàn: Kết nối hàn mang lại độ kín tối ưu, phù hợp với các ứng dụng yêu cầu không được rò rỉ.
Van bi nối liên hợp (Union): Có kết cấu tháo rời tiện lợi, giúp quá trình bảo trì hoặc thay thế diễn ra nhanh chóng, thường được ứng dụng trong các hệ thống có yêu cầu bảo dưỡng định kỳ.

Bên cạnh đó, việc lựa chọn vật liệu van như thép không gỉ hoặc đồng thau cũng ảnh hưởng đến kích thước và độ bền tổng thể của thiết bị, do tính chất cơ học khác nhau của từng loại vật liệu.

Áp suất làm việc

Hệ thống vận hành ở áp suất cao sẽ yêu cầu loại van có kết cấu bền chắc, khả năng chịu lực tốt. Nên chọn cấp áp (PN) tối thiểu bằng 1,2 lần áp cao nhất. Áp ghi trên van là áp ở nhiệt độ thường; khi nóng lên phải kiểm theo catalogue.

Tuân thủ tiêu chuẩn kỹ thuật

Việc lựa chọn van đạt chuẩn như ASME hoặc API sẽ giúp đảm bảo rằng sản phẩm đáp ứng các yêu cầu khắt khe về chất lượng, hiệu suất và an toàn trong công nghiệp.

Kinh nghiệm chọn van bi

Van bi chỉ để đóng hết hoặc mở hết. Cần điều tiết lưu lượng thì dùng van bi chữ V kèm đầu tuyến tính.
Nhiệt độ do seat quyết định, phải tra đúng model, không lấy dải chung trên web.
Hỏi rõ 1PC, 2PC hay 3PC: cùng cỡ nhưng khác độ dày thân và khả năng bảo trì. Loại 3PC tháo được thân giữa mà không cắt ống.
Sẽ gắn đầu điện hoặc khí nén thì chọn van có mặt lắp (mounting pad) theo ISO 5211 ngay từ đầu.
Hàng ren phần lớn là BSP, khách cần NPT thì hỏi lại. Hàng bích hỏi rõ JIS 10K, PN16 hay ANSI 150.
Báo giá van inox nên ghi rõ mác thân CF8 (304) hay CF8M (316). Ghi “inox” chung thì khó so sánh.

Câu hỏi thường gặp

Van bi có dùng để điều tiết lưu lượng được không?

Van bi thường không dùng để mở nửa chừng, vì áp dồn lên một phía seat làm seat biến dạng và rò. Cần điều tiết thì dùng van bi chữ V hoặc loại van khác.

Van bi 2 mảnh và 3 mảnh khác nhau thế nào?

Van 2 mảnh phổ biến nhất, tháo ra thay được gioăng. Van 3 mảnh tháo được phần thân giữa mà không cắt ống, nên hợp với van cần bảo trì và van gắn đầu điều khiển.
