Van 3 ngã là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

22 Tháng 7, 2025 [post_view]

Van 3 ngã là van có ba cổng nối ống, dùng để chuyển hướng, chia hoặc trộn dòng. Dòng thông dụng nhất là van bi 3 ngã kiểu L và kiểu T. Cao Phong tóm tắt cấu tạo, nguyên lý và cách chọn trong bài này.

So sánh van 3 ngã kiểu L và kiểu T
Kiểu	Chức năng	Thông cả 3 cổng	Đóng hết dòng
Kiểu L	Chuyển dòng từ một cổng sang một trong hai cổng	Không	Được, khi van có vị trí đóng
Kiểu T	Chuyển hướng, chia hoặc trộn dòng	Được	Không đóng hoàn toàn

Van 3 ngã là gì?

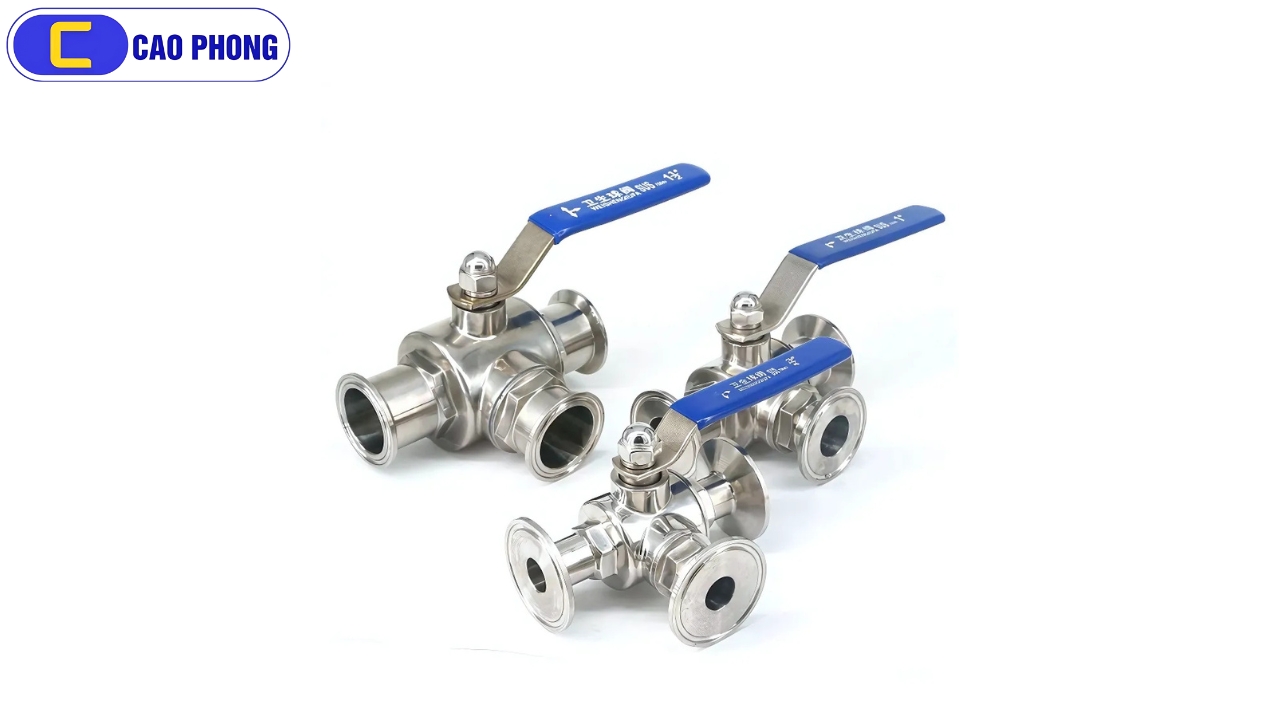

Van 3 ngã là gì? Đây là van có ba cổng nối với đường ống, dùng để chuyển hướng, chia hoặc trộn dòng chất lỏng, chất khí. Dạng phổ biến là van bi 3 ngã, gồm thân van có ba cổng và một quả bi khoan lỗ xoay quanh trục. Tuỳ vị trí xoay, lỗ trong bi sẽ nối các cổng theo những hướng khác nhau.

Loại van này đặc biệt thích hợp trong các ứng dụng cần chuyển đổi hướng dòng chảy hoặc phối trộn các dòng chất khác nhau. Cách vận hành cũng rất đơn giản: khi xoay tay gạt hoặc tay quay, quả bi xoay và lỗ khoan bên trong khớp với các cổng tương ứng, từ đó cho phép hoặc ngăn chặn dòng chảy qua van.

Tìm hiểu cấu tạo và nguyên lý hoạt động của van 3 ngã ngay hôm nay. — Vì sao van 3 ngã được ưa chuộng trong hệ thống điều khiển tự động?

Tầm quan trọng của van 3 ngã

Van 3 ngã dùng khi một đường ống phải chia sang hai hướng hoặc hai nguồn cần nhập vào một đường. Chẳng hạn, trong hệ thống HVAC (điều hòa không khí), van có thể điều phối dòng nước lạnh hoặc nóng đến các khu vực riêng biệt trong tòa nhà. Trong lĩnh vực công nghiệp hóa chất, loại van này thường được dùng để phối trộn các chất hoặc chuyển hướng dòng lưu chất sang các quy trình sản xuất khác nhau.

Cấu tạo van 3 ngã

Biểu tượng kỹ thuật của van bi 3 ngã thường thể hiện bằng ba hình tam giác hội tụ vào tâm, với một quả cầu đặt ở giữa. Ký hiệu này mang tính tổng quát nếu không có chú thích rõ ràng về kiểu van bi 3 ngã đang được sử dụng. Trường hợp có thêm ký hiệu bổ sung, nó sẽ biểu thị chính xác loại van cụ thể trong hệ thống đường ống. Cấu tạo cơ bản giống van 2 ngã, phần này có trong bài van bi là gì.

Các bộ phận chính và chức năng của van:

Thân van: Là phần khung chính, giữ toàn bộ các linh kiện vận hành và đảm nhận vai trò định hình cấu trúc van.
Trục van: Nối giữa cơ cấu điều khiển bên ngoài (tay quay, cần gạt hoặc bộ truyền động) và viên bi bên trong, cho phép truyền lực để xoay bi van.
Bi van (bi quay): Là một viên bi có khoan lỗ xuyên tâm, cho phép dòng lưu chất đi qua. Bằng cách xoay bi này, hướng dòng chảy sẽ được điều chỉnh theo yêu cầu.
Gioăng làm kín: Được bố trí giữa thân van và bi van, giúp ngăn chặn tình trạng rò rỉ lưu chất ra ngoài khi vận hành.
Bộ truyền động: Có thể là tay gạt, điện, khí nén hoặc thủy lực. Đây là thiết bị giúp điều khiển tự động hoặc bán tự động việc mở – đóng hay chuyển hướng dòng chảy thông qua việc quay bi van.
Nắp van: Là bộ phận bao bọc đầu van, nơi chứa cụm làm kín và bảo vệ trục van, hỗ trợ việc giữ kín toàn bộ hệ thống.

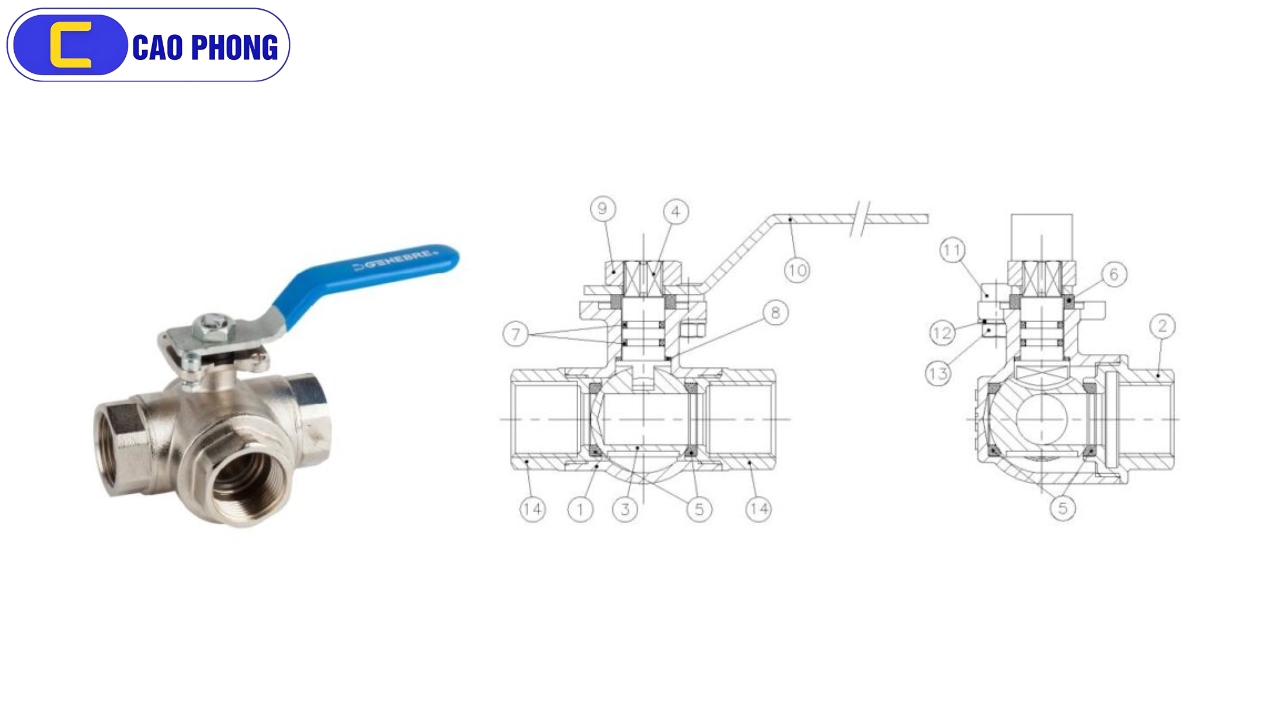

Sơ đồ cấu tạo:

Cấu tạo chi tiết của van 3 ngã trong hệ thống đường ống công nghiệp — Các bộ phận chính trong van 3 ngã và chức năng của từng thành phần

Các loại van bi 3 ngã phổ biến hiện nay

Van bi ba ngã thường được thiết kế theo hai kiểu chính là dạng chữ L và chữ T. Dù nguyên lý hoạt động tương tự nhau, nhưng cấu tạo phần bi bên trong lại khác biệt, dẫn đến chức năng và mục đích sử dụng riêng biệt.

Van bi ba ngã dạng chữ L (van chuyển hướng dòng chảy)

Van bi chữ L có cấu tạo phần bi tạo thành hình chữ L cùng với ba cửa kết nối. Thiết kế này cho phép van chuyển dòng chảy giữa hai đường ống riêng biệt – từ một cửa vào sang một trong hai cửa ra, hoặc ngược lại. Loại van này phù hợp khi cần chuyển dòng giữa hai nhánh.

Van bi ba ngã dạng chữ T (van trộn dòng)

Van bi chữ T, còn gọi là van trộn, cho phép dòng chảy đi thẳng qua, rẽ trái, rẽ phải hoặc chia đều theo nhiều hướng. Với khả năng kết hợp hai dòng chất lỏng vào một đầu ra hoặc ngược lại – phân tán một dòng thành hai hướng – loại van này đặc biệt thích hợp trong các hệ thống cần trộn lưu chất.

Nguyên lý hoạt động của van 3 ngã

Van 3 ngã dạng chữ L:

Van 3 ngã dạng chữ L, còn được gọi là van chuyển hướng, hoạt động dựa trên cơ chế xoay tay cầm hoặc bộ truyền động một góc 90 độ (tương đương một phần tư vòng quay). Khi đó, dòng lưu chất sẽ được chuyển từ cổng này sang cổng khác – tạo thành trạng thái hai vị trí của van.

Trong trường hợp tay cầm được phép quay thêm 90 độ nữa, tức là tổng cộng 180 độ (một nửa vòng quay), van có khả năng ngắt hoàn toàn dòng chảy. Lúc này, van được xem như loại ba vị trí.

Nếu tay cầm không bị giới hạn bởi các chốt dừng tích hợp sẵn, thì van có thể quay đến 270 độ (ba phần tư vòng) hoặc hoàn toàn 360 độ (một vòng quay đầy đủ). Sự xoay linh hoạt này giúp van đạt được hai vị trí đóng tùy chọn.

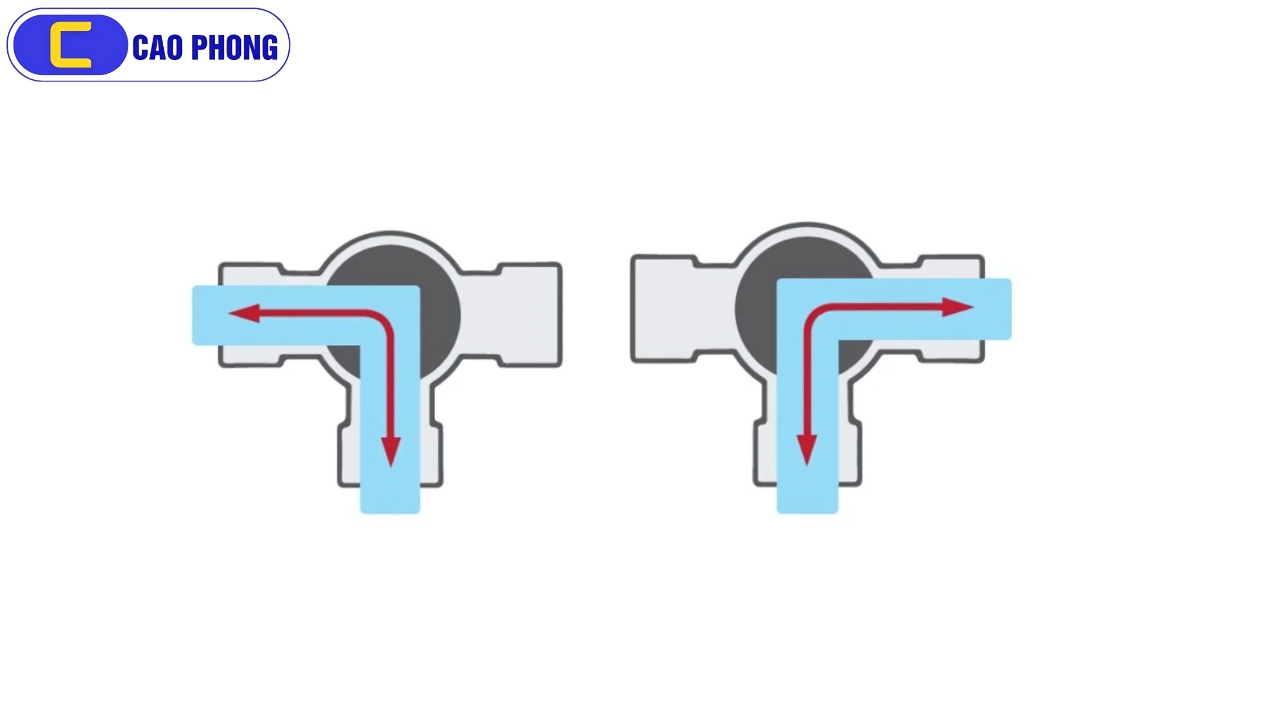

Van 3 ngã dạng chữ L cho phép chuyển đổi dòng chảy giữa hai nhánh đường ống dễ dàng — Sơ đồ nguyên lý hoạt động của van 3 ngã dạng chữ L giúp điều hướng dòng chảy linh hoạt

Van 3 ngã dạng chữ T:

Van bi 3 ngã dạng chữ T thường được gọi là van trộn vì khả năng kết hợp dòng chảy từ hai cổng vào và dẫn ra cổng còn lại. Cả ba cổng của van đều có thể cùng lúc ở trạng thái mở. Ngoài chức năng trộn, loại van này cũng có thể chuyển hướng dòng chảy tương tự như van bi chữ L bằng cách xoay tay cầm 90 độ. Tuy nhiên, van chữ T không đảm bảo khả năng đóng hoàn toàn mà chỉ có thể giới hạn dòng chảy đến hai cổng hoặc cho phép lưu chất đi qua cả ba cổng.

Khi sử dụng để trộn dòng, van bi 3 ngã chữ T có thể phân chia lưu chất thành hai hướng đối lập. Cấu trúc thiết kế cho phép dòng chảy phân tách hoặc đi thẳng như một van bi hai ngã thông thường.

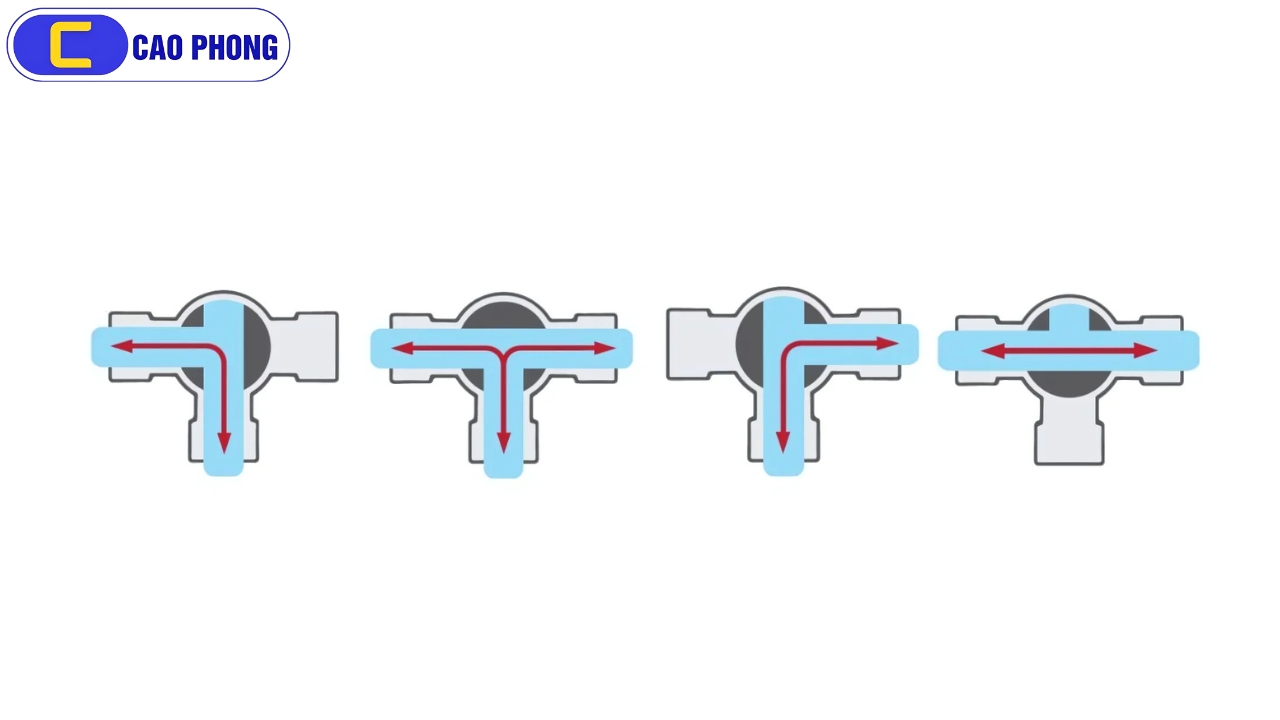

Cách van 3 ngã phân chia dòng chảy theo nhiều hướng khác nhau — Sơ đồ hoạt động của van 3 ngã chữ T trong hệ thống dẫn lưu chất

Ưu điểm của van bi 3 ngã

Cấu trúc đơn giản, thiết kế nhỏ gọn, trọng lượng nhẹ và chiếm ít không gian lắp đặt.
Độ cản dòng thấp giúp chất lỏng đi qua van dễ dàng, nâng cao hiệu suất hệ thống.
Làm kín tốt khi chọn đúng vật liệu seat cho môi chất.
Dễ dàng bảo trì, tháo lắp và tiết kiệm thời gian cho công tác bảo dưỡng.
Có sẵn nhiều kích cỡ khác nhau, phù hợp với đa dạng yêu cầu ứng dụng.

Ứng dụng tiêu biểu

Hệ thống HVAC (Thông gió và Điều hòa không khí):

Van 3 ngã được lắp để chuyển hoặc phối trộn nước nóng, lạnh giữa các nhánh trong tòa nhà. Cần điều tiết theo tín hiệu thì dùng van điều khiển 3 ngã.

Hệ thống cấp nước nóng/lạnh:

Được sử dụng trong mạng lưới dân dụng và công nghiệp để kết hợp hai nguồn nước và phân phối đều đến các điểm sử dụng khác nhau.

Xử lý nước thải:

Van đóng vai trò điều hướng dòng chảy trong hệ thống xử lý nước, hỗ trợ phân luồng nước đến các công đoạn xử lý riêng biệt, đồng thời giúp ngăn ngừa nguy cơ nhiễm bẩn chéo.

Ngành thực phẩm và đồ uống:

Van được dùng để chuyển dòng giữa các nhánh trong dây chuyền chế biến. Vật liệu tiếp xúc phải hợp yêu cầu vệ sinh của ngành.

Ngành hóa chất và dược phẩm:

Van giúp chuyển hoặc chia dòng hóa chất giữa các công đoạn. Muốn trộn đúng tỷ lệ thì cần van điều khiển, không dùng van bi tay gạt.

Kết luận

Van bi 3 ngã phù hợp khi đường ống cần chuyển hướng, chia hoặc trộn dòng mà không muốn lắp nhiều van 2 ngã.

Kinh nghiệm chọn van 3 ngã

Hỏi rõ kiểu L hay kiểu T và vẽ sơ đồ cửa vào, cửa ra trước khi đặt hàng. Chọn sai kiểu thì dòng không đi đúng hướng.
Van 3 ngã có giới hạn áp thấp hơn van 2 ngã, nên phải tra đúng catalogue của model, không lấy số của van 2 ngã.
Chọn cấp áp (PN) tối thiểu bằng 1,2 lần áp làm việc cao nhất. Hơi và nước từ 100 °C phải kiểm tra áp theo nhiệt độ trong catalogue.
Chừa đủ chỗ để tay gạt quay hết góc. Van bi nối bích tay gạt dùng tới DN100, từ DN125 dùng hộp số.
Van bi dùng để chuyển dòng, không để mở nửa chừng. Cần điều tiết lưu lượng thì chọn van điều khiển.
Với van gắn đầu khí nén hoặc điện, chọn đầu đủ mô-men để đổi trạng thái van, và hỏi rõ báo giá cả bộ hay chỉ thân van.

Câu hỏi thường gặp

Van 3 ngã kiểu L và kiểu T khác nhau thế nào?

Kiểu L nối một cổng với một trong hai cổng còn lại, dùng để chuyển hướng. Kiểu T có thể thông cả ba cổng nên chuyển hướng, chia hoặc trộn dòng được, nhưng không đóng hoàn toàn.
