Lắp đặt van bướm điều khiển điện – các bước và cách bảo trì
25 Tháng 4, 2019[post_view]
Lắp đặt van bướm điều khiển điện đúng cách gồm khảo sát, chuẩn bị, lắp vào mặt bích, đấu điện rồi chạy thử. Cao Phong tóm tắt các bước và lưu ý bảo trì van bướm điều khiển điện để thiết bị hoạt động ổn định.
Tóm tắt các giai đoạn
Giai đoạn
Việc chính
Khảo sát
Loại van, thông số, điện áp, khoảng cách hai mặt bích
Chuẩn bị
Van đúng thông số, bu lông, dụng cụ, ống sạch
Lắp đặt
Mở hé đĩa, căn đồng tâm, siết chéo đều
Đấu điện
Đúng sơ đồ trên nắp đầu điện, đóng kín cổng cáp
Bảo trì
Kiểm tra định kỳ 3–6 tháng
Van bướm điện giúp giảm chi phí vận hành và hạn chế can thiệp trực tiếp từ con người. Tuy nhiên, không phải ai cũng biết cách lắp đặt và bảo trì van bướm điện đúng chuẩn để thiết bị hoạt động ổn định.

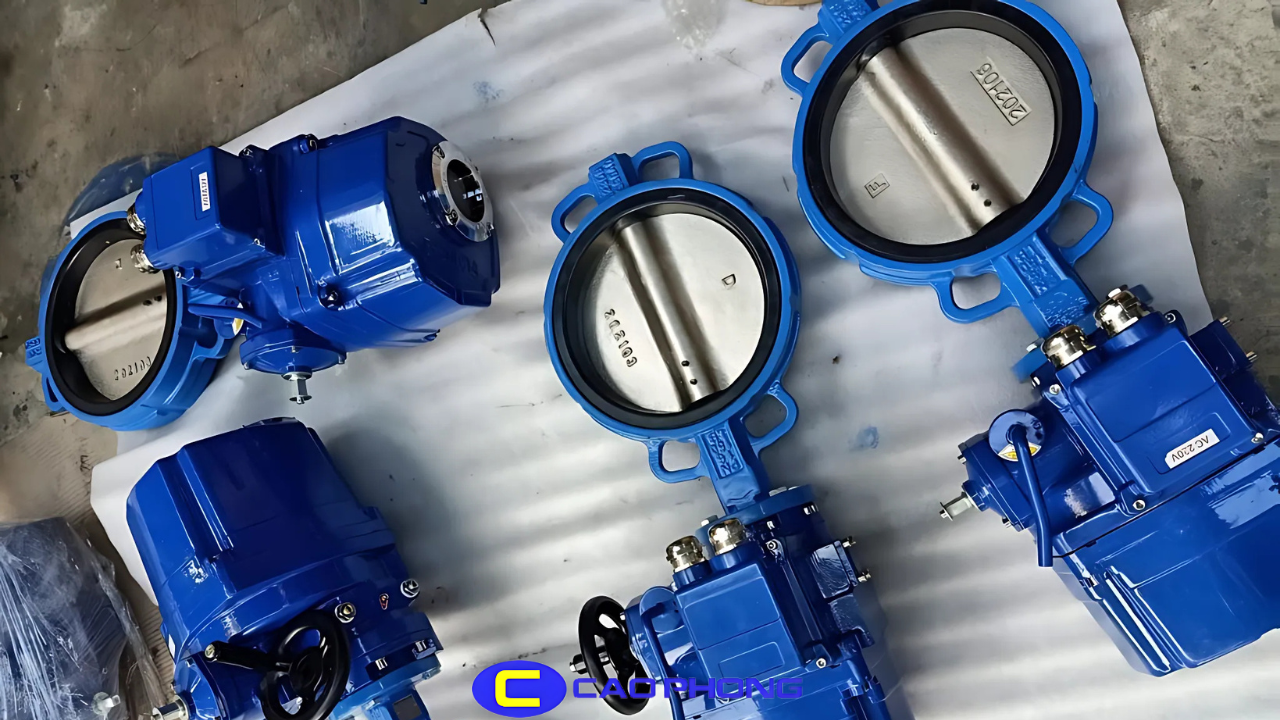

Khái niệm về van bướm điều khiển điện bạn cần biết
Van bướm điều khiển điện là van bướm được trang bị động cơ điện, cho phép van tự động đóng mở và điều chỉnh lưu lượng dòng chảy. Sản phẩm dùng phổ biến trong các hệ thống ống dẫn, xử lý nước sạch, nước thải, khí và nhiều loại lưu chất khác. Đường hơi và môi chất từ 110 °C không dùng van bướm thường.
Van bướm điện thường làm từ các vật liệu có độ bền cao như inox, gang, đồng, thép hoặc nhựa. Nhờ có bộ điều khiển điện, van vận hành tự động mà không cần đến sức lực của con người.
Các bước chuẩn bị trước khi lắp đặt và bảo trì van bướm điều khiển điện
Phần này giới thiệu các bước tổng quát khi bạn thay van cũ, lắp mới đường ống chính hoặc sửa chữa, bảo dưỡng van bướm điều khiển điện.
Bước 1: Khảo sát thực tế
Van bướm điện đang dùng là loại nào? Thông số kỹ thuật cơ bản gồm những gì? Thiết bị phù hợp với dải nhiệt độ và áp suất nào?
Nguồn điện thực tế dùng cho van là điện nào?
Thương hiệu hiện tại là gì, xuất xứ nước nào?
Khi thay van cũ, đo khoảng cách hai mặt bích và chụp nameplate.
Bước 2: Chuẩn bị
Van bướm điều khiển điện đúng với thông số ở hiện trường.
Bộ bu lông, đai ốc và long đền để cố định van vào hệ thống.
Gioăng cao su khi hãng yêu cầu. Van seat cao su liền thường không cần thêm gioăng rời.
Cờ lê, mở lết để siết bu lông.
Cặp mặt bích đúng chuẩn của van.
Đường ống chờ sẵn, đã làm sạch.
Bước 3: Lắp đặt
Hàn mặt bích vào ống khi van đã được tháo ra, không hàn kín khi van đang kẹp giữa hai bích. Chờ bích nguội hẳn mới lắp van.
Kiểm tra trạng thái van, mở hé đĩa để mép đĩa không cắt vào seat khi siết.
Đặt van vào giữa hai mặt bích, căn đồng tâm.
Lắp tất cả bu lông vào các vị trí trên mặt bích.
Siết chéo đều và cố định bu lông.
Đóng mở thử trọn hành trình, kiểm tra đĩa không chạm thành ống hay phụ kiện.
Quy trình lắp đặt van bướm điều khiển điện chuẩn kỹ thuật đảm bảo độ bền cao cho hệ thống đường ống
Những điều cần lưu ý khi lắp đặt và bảo trì van bướm điều khiển điện
Khi tiến hành lắp đặt
Đảm bảo hệ thống đường ống nối với van đã được làm sạch hoàn toàn, không còn cặn bẩn hay tạp chất.
Thân van có mũi tên hoặc hãng có khuyến cáo chiều lắp thì căn đúng theo hướng dòng chảy.
Đặt van ở vị trí có nhiệt độ môi trường phù hợp với giới hạn của nhà sản xuất để tránh giảm tuổi thọ thiết bị.
Để tăng độ bền của van, nên lắp trong nhà hoặc khu vực có mái che.
Sau khi lắp xong, kiểm tra kỹ phần dây điện nối với động cơ. Các đầu nối nguồn điện và dây dẫn nên đặt ở nơi khô ráo, tránh nước thấm vào bo mạch.
Giữ khoảng không gian đủ rộng xung quanh và phía trên van để thuận tiện tháo lắp động cơ khi bảo trì, sửa chữa.
Trong lúc kiểm tra và bảo dưỡng
Trước khi vận hành van bướm điện, cần kiểm tra các điểm sau để thiết bị hoạt động an toàn:
Chiều lắp khớp với hướng dòng chảy của hệ thống nếu van có đánh dấu.
Các bu lông nối giữa động cơ và van đã được siết chắc chắn.
Thân van không bị cong, vênh hay có dấu hiệu hư hại.
Van vận hành mượt mà trong toàn bộ hành trình.
Ngoài ra, cần bảo dưỡng định kỳ van bướm điều khiển bằng motor điện để:
Vận hành ổn định, tránh rò rỉ lưu chất ra bên ngoài.
Kiểm tra và siết lại các điểm nối bu lông nếu cần.
Đảm bảo thân van và động cơ điện không bị hư hỏng.
Kinh nghiệm lắp đặt van bướm điều khiển điện
Lắp đầu điện lên van khi van ở vị trí đóng, chỉ thị trên đầu cũng ở vị trí đóng. Mặt lắp khác cỡ thì dùng adaptor.
Không nhấc van bằng đầu điện. Van lớn phải móc dây vào thân van.
Đấu điện đúng sơ đồ trên nắp đầu điện. Đầu on/off loại 3 ngả (4 dây) không được cấp điện đồng thời 2 dây điều khiển, nếu không sẽ hỏng đầu.
Lắp ngoài trời nên chọn IP67, đóng kín cổng cáp, che mưa nắng.
Bảo dưỡng 3–6 tháng một lần: làm sạch, bôi trơn, soi gỉ. Van chạy thường xuyên thì sau 2–3 năm kiểm tra đĩa, seat, thân van.
Xả hết áp trước khi nới bu lông hoặc tháo van.
Các bước lắp phần van áp dụng như van bướm thông thường, xem thêm bài lắp đặt van bướm để nắm chi tiết từng bước.
Câu hỏi thường gặp
Vì sao phải mở hé đĩa khi lắp van bướm điện?
Đĩa đóng kín khi siết bu lông dễ cắt vào seat, gây rò hoặc kẹt. Mở hé đĩa giúp seat không bị biến dạng; siết xong thì đóng mở thử trọn hành trình.
Có cần gioăng khi lắp van bướm điện vào mặt bích không?
Van đồng tâm seat cao su liền thường không cần, vì seat có gờ làm kín. Van có vòng giữ seat thì dùng gioăng bích. Nên làm theo hướng dẫn của đúng hãng.
Bao lâu nên bảo trì van bướm điều khiển điện một lần?
Nên kiểm tra định kỳ 3–6 tháng một lần. Van vận hành liên tục thì sau 2–3 năm kiểm tra kỹ đĩa, seat và thân van, phát hiện hỏng thì thay kịp thời.
