Van bướm nhựa PVC là gì? Cấu tạo, phân loại và cách chọn

21 Tháng 7, 2025 [post_view]

Van bướm nhựa PVC là van bướm thân nhựa, đóng mở bằng đĩa xoay 90 độ, nhẹ và chống ăn mòn, dùng cho nước và hóa chất loãng. Cao Phong tóm tắt cấu tạo, phân loại và cách chọn trong bài này.

Chọn kiểu điều khiển van bướm nhựa PVC
Kiểu	Cỡ thường gặp	Dùng khi
Tay gạt	DN50 – DN200	Ít đóng mở, hệ thống nhỏ
Tay quay	DN200 – DN400	Cỡ lớn, cần giảm lực tay
Khí nén	Theo catalogue	Có sẵn khí nén, cần tự động
Điện	Theo catalogue	Điều khiển từ xa, nối PLC

Van bướm nhựa PVC là gì?

Van bướm nhựa PVC là gì? Đây là loại van đóng mở bằng đĩa xoay, dùng trong hệ thống đường ống nước và hóa chất. Khác với các dòng van bướm làm từ gang hoặc inox, loại van này được chế tạo từ vật liệu nhựa Polyvinyl Chloride (PVC), nổi bật với ưu điểm chống ăn mòn hóa chất, nhẹ và có chi phí thấp.

Cấu tạo của van gồm một đĩa tròn (hay còn gọi là cánh van) nằm bên trong thân, có thể xoay quanh trục để điều khiển dòng chảy. Khi cánh van xoay thẳng hàng với dòng lưu chất, van ở trạng thái mở hoàn toàn; ngược lại, khi xoay vuông góc, dòng chảy bị chặn lại. Góc xoay 90 độ giúp đóng mở nhanh, thân van gọn và dễ bảo trì. Vì vậy trước khi chọn, nên cân nhắc ưu điểm và nhược điểm của van bướm so với nhu cầu thực tế.

Chính vì thiết kế gọn nhẹ và hiệu quả, van bướm nhựa PVC được dùng trong xử lý nước, bể bơi, nuôi trồng thủy sản và các hệ thống dẫn hóa chất loãng, nơi vật liệu kim loại dễ bị ăn mòn.

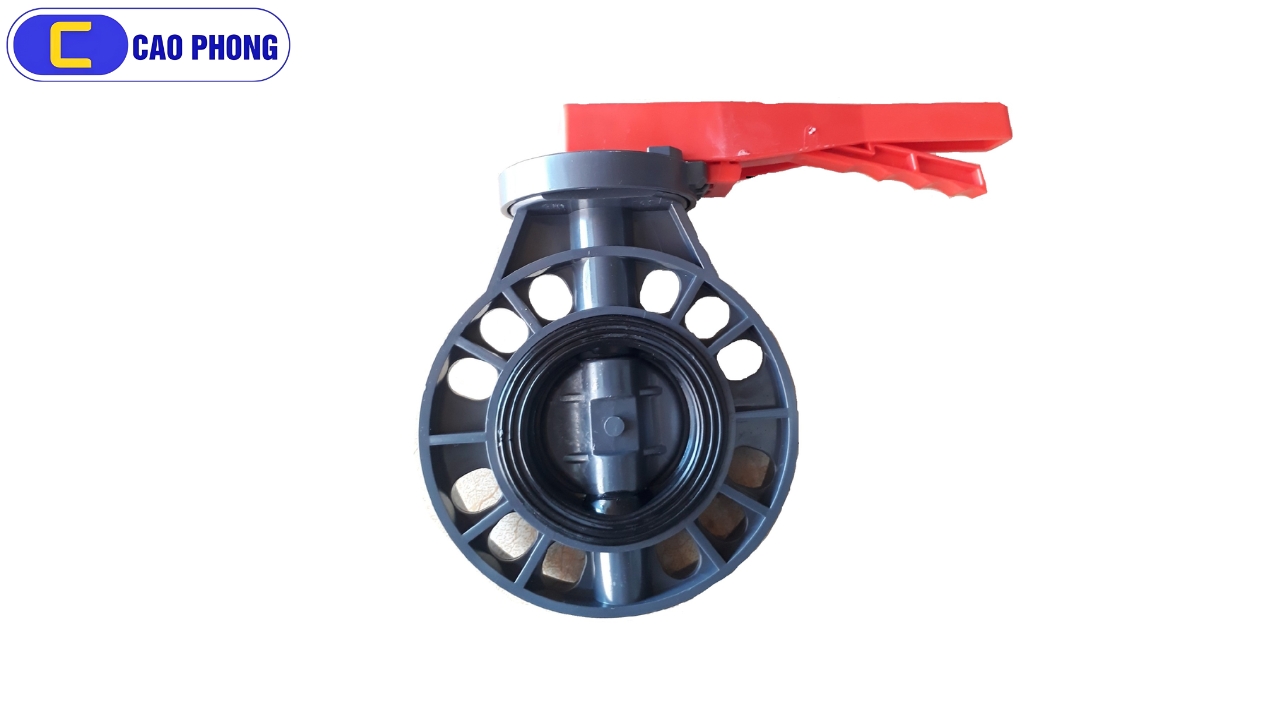

Van bướm nhựa PVC là gì? Ứng dụng thực tế trong ngành hóa chất và công nghiệp nhẹ — Van bướm nhựa PVC là gì? Khám phá cấu tạo và công dụng trong hệ thống xử lý nước

Cấu tạo và nguyên lý vận hành của van bướm nhựa PVC

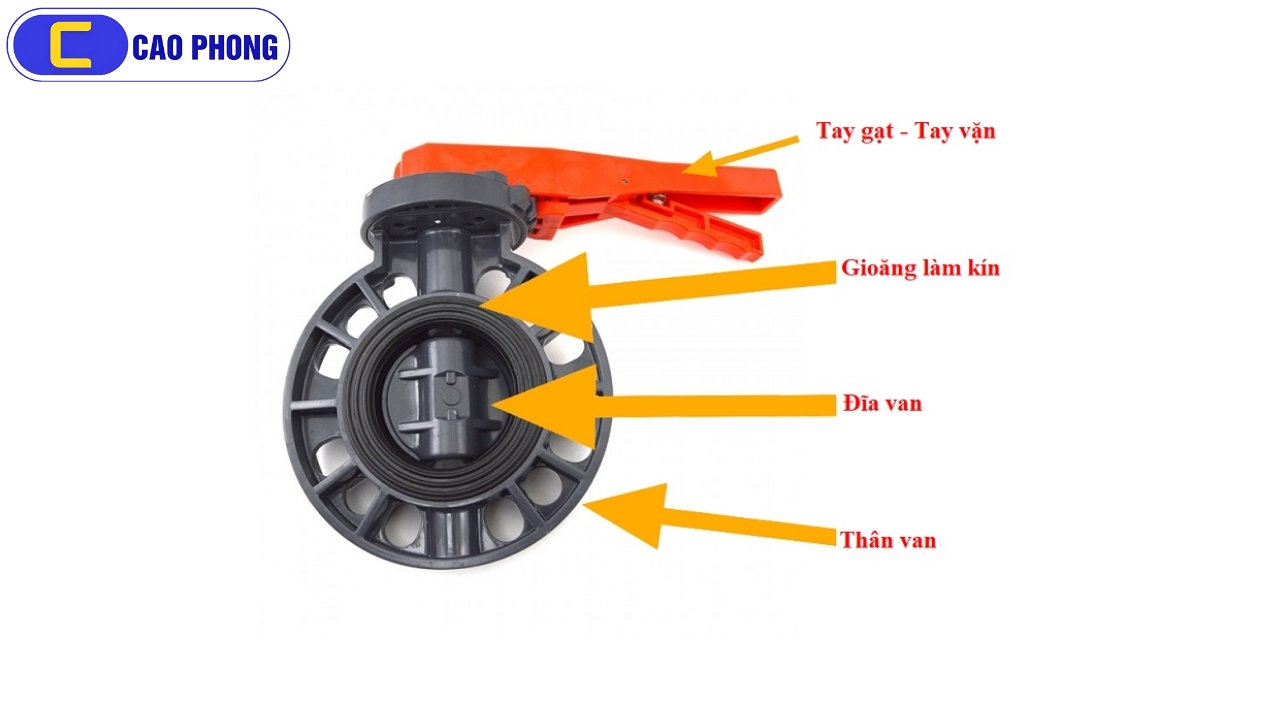

Van bướm nhựa PVC với cấu tạo đơn giản dễ dàng tháo lắp và bảo trì — Nguyên lý vận hành của van bướm nhựa PVC giúp điều tiết dòng chảy hiệu quả

Dù sở hữu kích thước nhỏ gọn, van bướm nhựa PVC lại được thiết kế tối ưu với kết cấu hiệu quả, thích hợp cho cả ứng dụng trong dân dụng lẫn công nghiệp.

Các bộ phận chính

Van được cấu thành từ 5 thành phần chủ yếu:

Thân van (body): Là lớp vỏ bảo vệ bên ngoài, thường chế tạo từ vật liệu nhựa như PVC, uPVC, cPVC hoặc PVDF – giúp tăng khả năng chống ăn mòn.
Đĩa van (disc): Có hình dạng tròn tương tự cánh bướm, đảm nhiệm chức năng điều tiết lưu lượng dòng chảy bằng cách xoay. Một số loại có thêm lớp cao su bọc ngoài để ngăn ngừa rò rỉ.
Trục van (stem): Nối giữa đĩa van và bộ điều khiển, thường được làm từ thép không gỉ (inox 304 hoặc 316) nhằm tăng khả năng chống ăn mòn trong môi trường khắc nghiệt.
Gioăng làm kín: Sử dụng các vật liệu như EPDM, PTFE hoặc FPM để làm kín, chống rò rỉ.
Bộ điều khiển: Có thể là tay gạt, vô lăng hoặc cơ cấu điều khiển bằng điện, khí nén – hỗ trợ thao tác đóng/mở linh hoạt và nhanh chóng.

Lưu ý: Cần lựa chọn chất liệu gioăng phù hợp với đặc tính hóa học của môi trường làm việc (ví dụ: axit, bazơ, clo…) nhằm nâng cao độ bền và hiệu quả làm kín cho van.

Nguyên lý vận hành

Van bướm nhựa PVC hoạt động dựa trên cơ chế xoay đĩa quanh trục với góc quay 90 độ:

Khi đĩa van quay nằm song song với hướng dòng chảy, van mở hoàn toàn, cho phép lưu chất đi qua một cách dễ dàng.
Ngược lại, khi đĩa chuyển sang vị trí vuông góc với dòng chảy, van sẽ ở trạng thái đóng, ngăn không cho lưu chất tiếp tục lưu thông.
Ở các góc xoay trung gian, van rơi vào trạng thái bán mở, giúp điều tiết lưu lượng linh hoạt tùy theo nhu cầu vận hành.

Do đĩa van luôn nằm trong dòng chảy, van vẫn gây một phần tổn thất áp khi mở hết.

Phân loại van bướm nhựa PVC

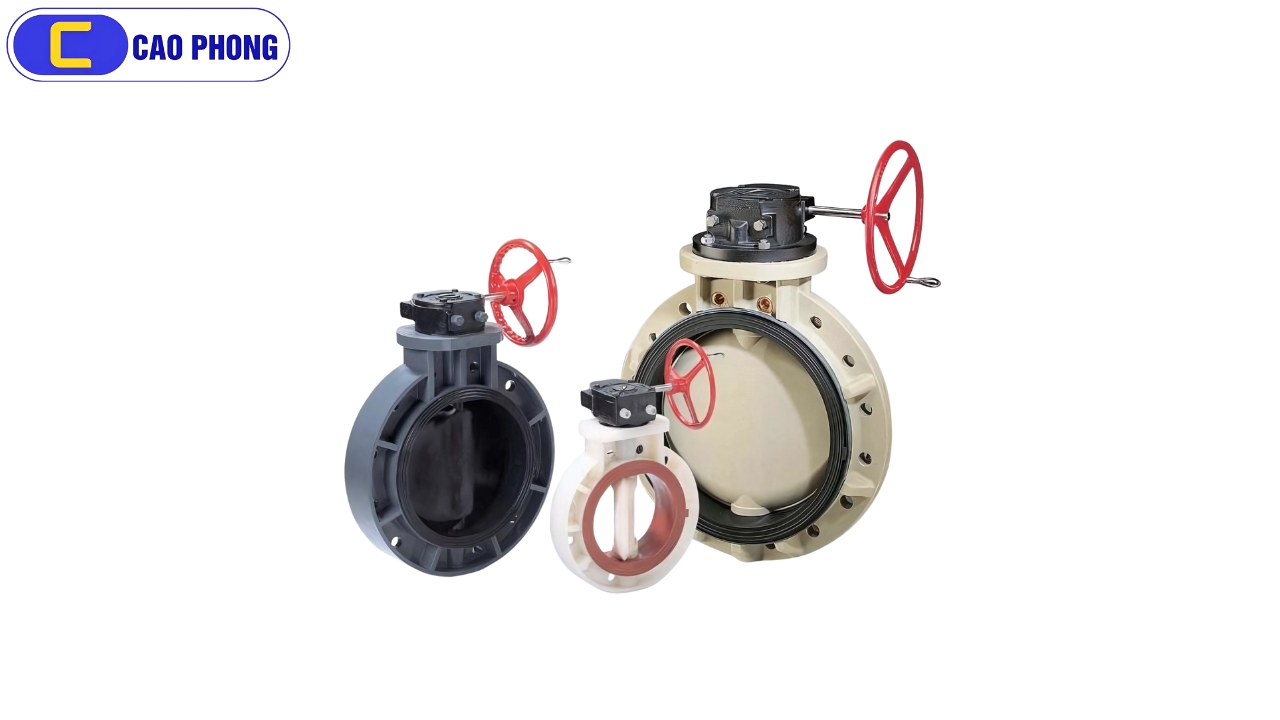

Các dòng van bướm nhựa PVC phổ biến trong hệ thống đường ống — Tổng hợp các loại van bướm nhựa PVC theo phương thức điều khiển và kiểu kết nối

Để lựa chọn chính xác loại van bướm nhựa PVC phù hợp với hệ thống, bạn cần nắm rõ các tiêu chí phân loại dựa trên nguyên lý vận hành, chất liệu chế tạo và kiểu kết nối với đường ống. Dưới đây là một số dạng phân loại phổ biến hiện nay:

Dựa trên phương thức điều khiển

Van bướm nhựa PVC điều khiển bằng tay gạt

Hoạt động thủ công bằng cần gạt, với góc xoay cố định 90°.
Thao tác nhanh, dễ sử dụng, thường dùng cho hệ thống quy mô nhỏ.
Kích cỡ thông dụng: DN50 – DN200.
Chi phí thấp nhất trong các kiểu điều khiển.

Van bướm nhựa PVC điều khiển bằng tay quay (vô lăng)

Vận hành thông qua tay quay kết hợp với hộp số bánh răng.
Giúp giảm lực tay khi thao tác với van kích thước lớn.
Phù hợp cho các hệ thống có đường kính lớn (thường gặp DN200 – DN400).
Chi phí cao hơn loại tay gạt nhưng dễ dàng sử dụng hơn.

Van bướm nhựa PVC điều khiển bằng khí nén

Mở và đóng van nhờ vào áp suất khí nén.
Tốc độ đóng/mở nhanh.
Thích hợp nơi có sẵn khí nén và yêu cầu tự động hóa.

Van bướm nhựa PVC điều khiển bằng điện

Được điều khiển bằng mô-tơ điện.
Có thể tích hợp điều khiển từ xa hoặc kết nối với hệ thống PLC.
Phù hợp với các hệ thống tự động hóa hiện đại.
Chi phí cao hơn tay gạt, bù lại điều khiển được từ xa.

Phân loại theo vật liệu cấu tạo thân van

Vật liệu thân van bướm nhựa
Loại nhựa	Đặc điểm nổi bật	Ứng dụng phổ biến
PVC, uPVC	Chống ăn mòn hóa học tốt, chi phí thấp; không dùng trên 60 °C	Xử lý nước, cấp thoát nước, hóa chất loãng
cPVC	Chịu nhiệt và hóa chất tốt hơn PVC; kiểm tra nhiệt độ theo catalogue	Nước nóng, xử lý hóa chất
PVDF	Kháng hóa chất mạnh; kiểm tra nhiệt độ theo catalogue	Hóa chất nồng độ cao

Ưu và nhược điểm của van bướm nhựa PVC

Cũng như nhiều dòng thiết bị kỹ thuật khác, van bướm nhựa PVC sở hữu nhiều lợi thế rõ rệt song vẫn tồn tại một vài điểm hạn chế cần cân nhắc.

Ưu điểm đáng chú ý

So với các loại van kim loại như inox hay gang, van bướm PVC có chi phí thấp hơn. Đây là lựa chọn phù hợp cho các hệ thống cần số lượng lớn hoặc khi ngân sách đầu tư hạn chế.
Vật liệu PVC có khả năng kháng hóa chất tốt – chịu được môi trường chứa axit, bazơ, muối, clo… mà không bị ăn mòn như kim loại.
Trọng lượng nhẹ là điểm cộng lớn – giúp giảm tải cho hệ thống đường ống và không cần các giá đỡ cầu kỳ.
Thiết kế cấu tạo đơn giản, dễ tháo lắp và vận hành. Đặc biệt với dòng van tay gạt, người dùng chỉ cần một thao tác nhẹ là đã có thể điều khiển dòng chảy.
Bề mặt van không bị gỉ sét, phù hợp với xử lý nước sạch và môi trường ẩm.

Nhược điểm cần lưu ý

Van PVC thường chỉ chịu được áp lực dưới 10 bar và không dùng trên 60 °C, nên không phù hợp cho hơi, nước nóng hoặc áp suất lớn.
Độ bền cơ học không cao – dễ giòn nứt, biến dạng hoặc bạc màu khi phơi nắng lâu ngày.
Không thích hợp khi dùng với dòng chảy có chứa các hạt rắn như cát, bùn, sỏi… vì có thể làm trầy xước bề mặt đĩa van và ảnh hưởng đến khả năng làm kín.
So với van gang hoặc van inox, khả năng đóng mở liên tục của van nhựa kém ổn định hơn trong môi trường làm việc khắc nghiệt.

Ứng dụng thực tế của van bướm nhựa PVC trong đời sống và sản xuất công nghiệp

Van bướm nhựa PVC dùng cho cả dân dụng và công nghiệp. Một số ứng dụng tiêu biểu:

Triển khai trong các trạm xử lý nước thải sinh hoạt, nước sạch và nước thải công nghiệp.
Ứng dụng trong hệ thống cấp thoát nước tòa nhà, hệ thống lọc nước, bể chứa và hồ bơi.
Sử dụng trong dây chuyền sản xuất hóa chất, bồn phản ứng, phòng thí nghiệm, nhà máy mạ điện.
Có mặt trong các hệ thống tưới tiêu như tưới nhỏ giọt, tưới phun sương và cấp nước ao nuôi cá, nuôi tôm hoặc hồ cảnh quan.
Phổ biến tại trạm bơm nông nghiệp, khu dân cư mới và khu công nghiệp tập trung.

Tóm lại, van bướm nhựa PVC phù hợp với chất lỏng có tính ăn mòn nhẹ đến trung bình, ở áp suất và nhiệt độ không cao.

Kinh nghiệm chọn van bướm nhựa PVC phù hợp với từng ứng dụng

Khi lựa chọn van bướm nhựa PVC, bạn không nên chỉ quan tâm đến yếu tố giá thành hay kích cỡ. Điều quan trọng hơn là phải dựa trên điều kiện làm việc thực tế như loại chất lỏng, mức nhiệt, áp suất vận hành và tần suất sử dụng. Việc lựa chọn sai loại vật liệu hoặc phương thức điều khiển có thể dẫn đến rò rỉ, hỏng hóc hoặc ảnh hưởng đến tuổi thọ toàn bộ hệ thống.

Dựa theo tính chất của môi trường chất lỏng

Nước sạch, nước thải sinh hoạt: sử dụng van bằng nhựa PVC hoặc uPVC là hợp lý.
Chất hóa học nhẹ: uPVC hoặc cPVC là lựa chọn phù hợp, tuy nhiên cần kiểm tra nồng độ và độ pH trước khi quyết định vật liệu gioăng.
Axit hoặc kiềm mạnh: nên sử dụng van cPVC hoặc PVDF, kết hợp với gioăng chống ăn mòn như PTFE hoặc Viton (FPM).
Nước nóng trên 60°C: ưu tiên van nhựa cPVC hoặc chuyển sang sử dụng van kim loại.
Chất lỏng có tạp chất hoặc tính mài mòn cao: nên cân nhắc van inox hoặc chuyển sang van bi bằng kim loại.

Theo nhiệt độ và áp suất làm việc

Van PVC, uPVC: dùng dưới 60 °C, áp suất thường không vượt quá PN10.
Van cPVC: chịu nhiệt cao hơn PVC, kiểm tra theo catalogue từng mã. Gioăng EPDM không dùng từ 110 °C.
Trường hợp hệ thống có hơi nóng hoặc nước áp cao: nên thay thế bằng van inox 304 hoặc 316 để đảm bảo an toàn và độ bền.

Theo nhu cầu vận hành (tần suất đóng/mở)

Ít sử dụng: chọn loại tay gạt, thao tác nhanh, chi phí thấp.
Sử dụng thường xuyên: tay quay sẽ giúp giảm lực và vận hành nhẹ nhàng hơn.
Vận hành liên tục, tự động: nên sử dụng van điều khiển điện hoặc khí nén để tối ưu hiệu suất.

Phù hợp với kiểu kết nối và kích thước đường ống

Đường ống DN50 – DN200: van nhựa tay gạt là lựa chọn tối ưu về chi phí và thao tác.
Kích cỡ từ DN250 trở lên: nên sử dụng tay quay hoặc tích hợp bộ điều khiển tự động để vận hành dễ dàng hơn.
Hệ thống sử dụng mặt bích: kiểu van wafer (lắp kẹp giữa hai mặt bích) là dạng phổ biến nhất.
Hệ thống theo tiêu chuẩn quốc tế: cần chọn loại van tương thích với các chuẩn như JIS, DIN, ANSI hoặc BS.
Van nhựa thường ghi cỡ theo đường kính ngoài ống: Φ60 tương đương DN50, Φ110 hoặc Φ114 tương đương DN100, Φ200 tương đương DN200.

Hướng dẫn bảo trì van bướm nhựa PVC đúng cách

Để đảm bảo van bướm nhựa PVC hoạt động ổn định, không bị rò rỉ, kẹt van hay hư hỏng gioăng sau thời gian sử dụng, việc bảo trì định kỳ là điều không thể bỏ qua – đặc biệt khi van được lắp đặt trong môi trường nước bẩn, có hóa chất hoặc hệ thống thường xuyên vận hành.

Quy trình bảo trì gồm các bước sau:

Bước 1: Ngắt hệ thống và xả áp

Đảm bảo đã ngừng hoàn toàn dòng chảy và loại bỏ áp suất trong ống dẫn.
Nếu cần kiểm tra kỹ bên trong, có thể tháo van ra khỏi hệ thống.

Bước 2: Vệ sinh tổng thể bên ngoài và bên trong van

Dùng vải mềm, bàn chải lông mịn hoặc khí nén để loại bỏ bụi bẩn, cặn lắng, rêu mốc bám trên van.
Tuyệt đối tránh sử dụng hóa chất tẩy mạnh hoặc dung môi gốc dầu như xăng – có thể làm hỏng vật liệu nhựa.

Bước 3: Kiểm tra tình trạng gioăng

Quan sát trực tiếp để phát hiện các dấu hiệu như nứt, chai cứng, biến dạng hay trầy xước.
Nếu gioăng có dấu hiệu xuống cấp, cần thay mới bằng loại tương thích (EPDM, PTFE, Viton…) phù hợp với môi chất đang sử dụng.

Bước 4: Đánh giá trục van và đĩa van

Kiểm tra xem trục có bị cong vênh và đĩa van có quay nhẹ nhàng, không bị cấn hay ma sát với thành van.
Nếu phát hiện đĩa lệch tâm, có thể do lắp sai vị trí hoặc bulông siết quá chặt – cần điều chỉnh lại.

Bước 5: Bôi trơn bộ điều khiển (nếu có)

Với các loại van có tay quay, truyền động khí nén hoặc điện: tra mỡ bôi trơn nhẹ vào trục truyền động (nếu được nhà sản xuất cho phép).
Không sử dụng loại dầu công nghiệp không phù hợp với vật liệu nhựa hoặc gioăng.

Bước 6: Kiểm tra vận hành sau bảo trì

Đóng mở van thử tối thiểu 3 lần để đánh giá độ mượt, không bị rít hoặc lệch tâm khi hoạt động.

Mua van bướm nhựa PVC tại Cao Phong

Khi mua hàng tại Cao Phong, khách được hỗ trợ:

Sản phẩm rõ ràng nguồn gốc, kèm đầy đủ giấy tờ CO, CQ.
Có nhiều loại van bướm PVC tay gạt, tay quay, điều khiển điện – khí nén từ DN50 đến DN400.
Hỗ trợ kỹ thuật, giao hàng toàn quốc.

Câu hỏi thường gặp

Van bướm nhựa PVC chịu được nhiệt độ bao nhiêu?

Van PVC, uPVC không dùng trên 60 °C và không dùng cho hơi. Nước nóng hơn nên chọn cPVC hoặc chuyển sang van kim loại, kiểm tra theo catalogue từng mã.

Van bướm nhựa PVC lắp với ống kim loại được không?

Được, vì kiểu wafer kẹp giữa hai mặt bích. Cần chọn đúng chuẩn bích JIS, DIN, ANSI hoặc BS và không siết bu lông quá lực để tránh nứt thân nhựa.

Nên chọn gioăng EPDM hay PTFE cho van bướm nhựa?

EPDM dùng cho nước và hóa chất nhẹ, không dùng từ 110 °C. Axit, kiềm mạnh nên dùng PTFE hoặc Viton, sau khi kiểm tra bảng tương thích với hóa chất cụ thể.
