Foot valve là gì? Crepin là gì? Cấu tạo và cách chọn rọ bơm

30 Tháng 12, 2021 [post_view]

Foot valve là gì? Đó là rọ bơm, còn gọi là crepin hoặc luppe: van một chiều có lưới chắn rác, lắp ở cuối ống hút để giữ nước mồi và chặn rác vào bơm. Cao Phong tóm tắt các loại rọ bơm trong bảng dưới đây.

Các nhóm foot valve theo vật liệu
Vật liệu	Kết nối	Cỡ trong nguồn	Áp theo từng dòng	Hợp với
Đồng	Ren	DN15–DN100	10–16 bar, nhiệt tới 90 °C	Cấp nước, áp vừa phải
Gang	Bích JIS 10K, PN16	DN50–DN300, có dòng DN40–DN600	10–16 bar	Bể nước sạch, trạm bơm
Inox 304	Bích, ren	Ren DN15–DN100, bích DN50–DN400	10–16 bar	Nước thải, cấp nước
Nhựa uPVC, PVC	Dán keo, rắc co	Theo cỡ ống nhựa	Xem từng dòng, có dòng không ghi PN	Nước giếng, nước ăn mòn nhẹ

Foot valve là gì, crepin là gì là các thắc mắc khách hàng thường gửi đến chúng tôi. Bài viết này giới thiệu cấu tạo, nguyên lý hoạt động và ứng dụng của foot valve.

Bạn đang tìm hiểu foot valve là gì? Hình ảnh này sẽ giúp bạn có cái nhìn tổng quan — Foot valve là gì và tại sao nó lại quan trọng trong hệ thống bơm nước công nghiệp

Foot valve là gì? Crepin là gì?

Rọ bơm nước, tiếng Anh là foot valve, còn được gọi là crepin hoặc luppe (lúp bê), là thiết bị kết hợp giữa bộ lọc rác và van một chiều.

Foot valve lắp chìm ở đầu ống hút của bơm, trong bể hoặc giếng. Thiết bị giữ nước mồi trong ống hút khi bơm dừng, đồng thời chặn rác để bảo vệ máy bơm.

Crepin thường dùng trong các trạm bơm nước, bơm giếng, bể ngầm và hệ thống cấp thoát nước.

Hàng Cao Phong cung cấp đi kèm đầy đủ giấy tờ, chế độ bảo hành và giao hàng trên toàn quốc.

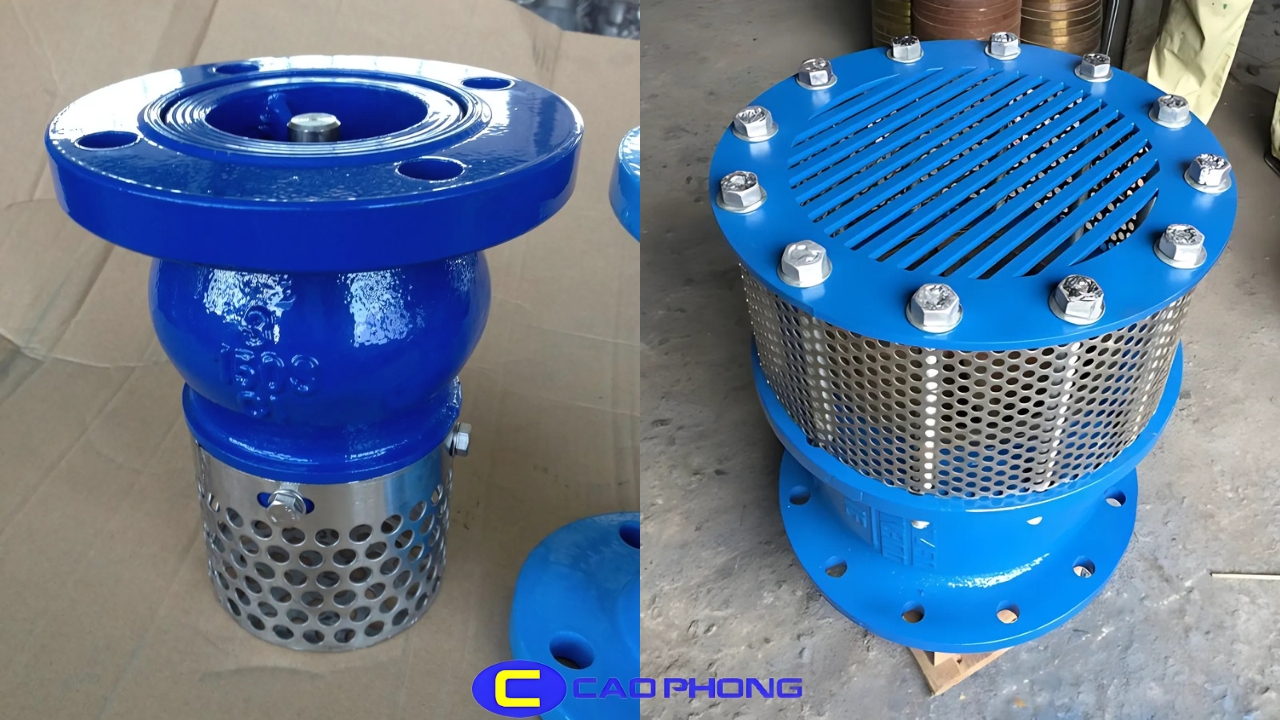

Khám phá Foot valve là gì cùng với ứng dụng thực tế của rọ bơm nước trong bảo vệ máy bơm và hệ thống đường ống — Tìm hiểu Foot valve là gì và vai trò quan trọng của rọ bơm nước trong hệ thống bơm hiện đại

Nguyên lý hoạt động Foot valve – Crepin Valve

Rọ bơm hoạt động theo nguyên lý chỉ cho dòng đi một hướng, chi tiết xem bài van một chiều là gì. Có hai kiểu cơ bản là rọ bơm cánh lật và rọ bơm lò xo.

Khi máy bơm chạy, rọ bơm mở cho lưu chất đi qua. Khi máy bơm dừng, van đóng lại và ngăn nước trong ống hút chảy ngược về bể.

Ngoài giữ nước, lưới của rọ bơm còn chắn cáu cặn, rác thô, giúp các thiết bị phía sau tránh hư hỏng.

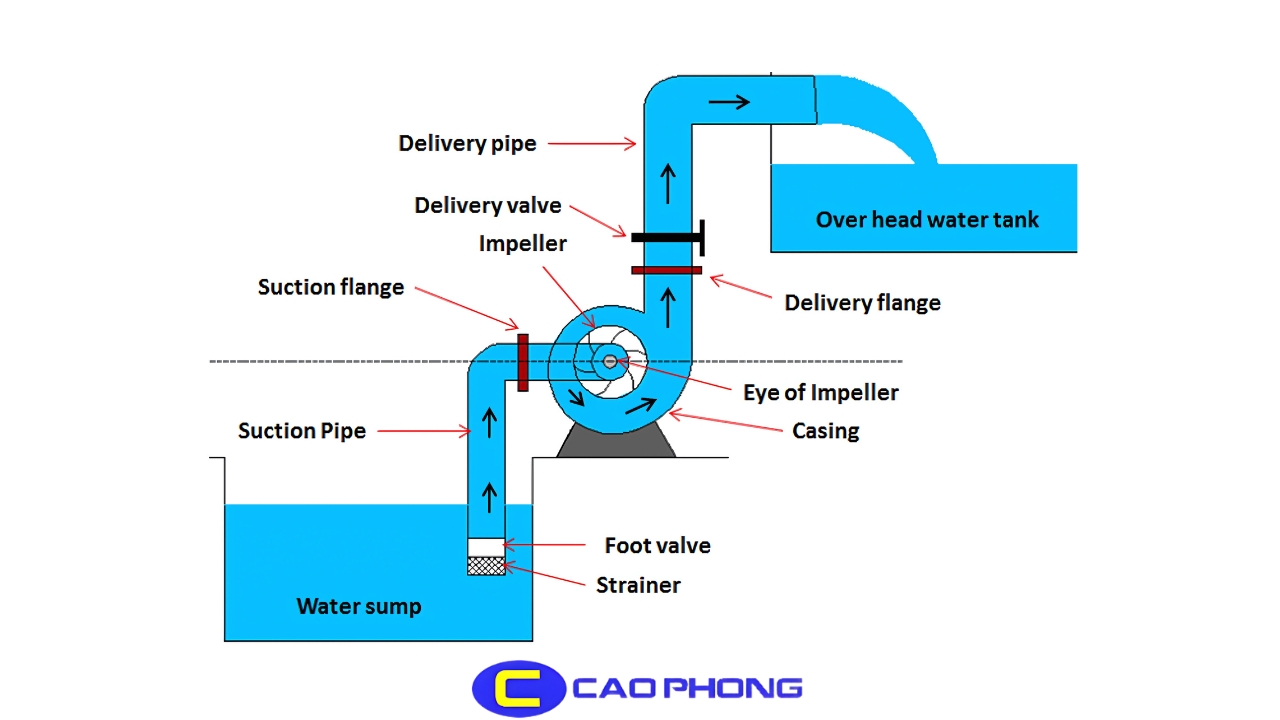

Tìm hiểu Foot valve là gì cùng nguyên lý hoạt động và cấu tạo cơ bản của rọ bơm nước — Foot valve là gì và cách thức hoạt động giúp giữ nước mồi trong ống hút của bơm

Thông số kỹ thuật của Crepin – Foot valve

Kích thước: nối ren DN15–DN100; nối bích từ DN50, có dòng tới DN600.
Chất liệu chế tạo: inox, gang, đồng và nhựa.
Áp lực làm việc: thường 10 bar hoặc 16 bar tuỳ dòng, xem catalogue đúng model.
Kiểu kết nối: ren, mặt bích hoặc keo dán.
Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Việt Nam, China.

Ứng dụng của Foot Valve

Foot valve được dùng ở nhiều vị trí đầu ống hút của bơm:

Trạm bơm cấp nước và hệ thống cấp thoát nước.
Bơm giếng, bể ngầm.
Bơm hút từ bể trong hệ thống phòng cháy chữa cháy.
Bơm nước trong tòa nhà và nhà máy.

Các loại foot valve phổ biến hiện nay

Foot valve có nhiều kích cỡ và mẫu mã. Sau đây là 4 nhóm theo vật liệu:

Luppe nhựa

Luppe nhựa làm từ uPVC hoặc PVC, thích hợp cho cấp thoát nước dân dụng, giếng khoan và bơm hút từ bể chứa.

Với đặc điểm nhẹ và dễ lắp đặt, luppe nhựa hợp với nước giếng và nước ăn mòn nhẹ.

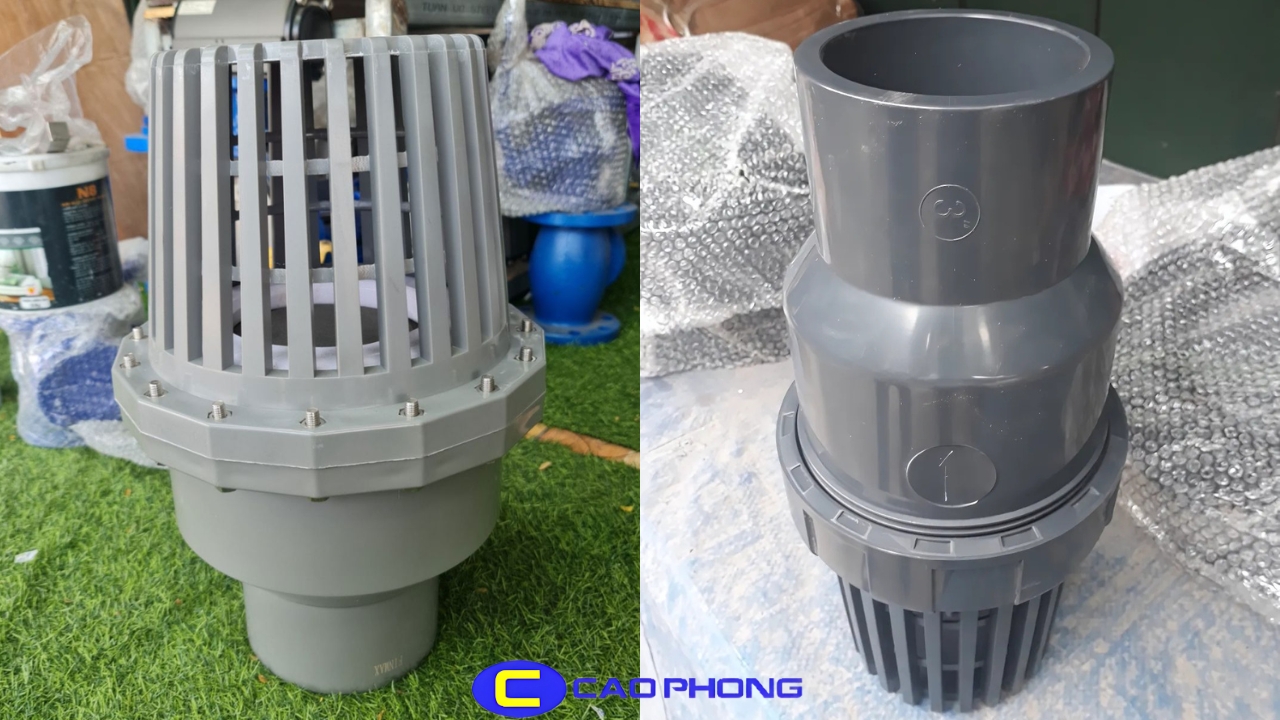

Luppe nhựa mang lại giải pháp kết nối bền chắc và dễ dàng cho hệ thống cấp thoát nước — Luppe nhựa với thiết kế nhẹ giúp tiết kiệm thời gian lắp đặt và chi phí cho công trình

Luppe Inox

Rọ bơm inox, còn gọi là luppe inox hay rọ hút inox, phổ biến là loại thân inox 304. Thiết bị thường dùng cho hệ thống cấp nước và xử lý nước thải.

Inox 304 không dùng cho nước biển hoặc nước muối.

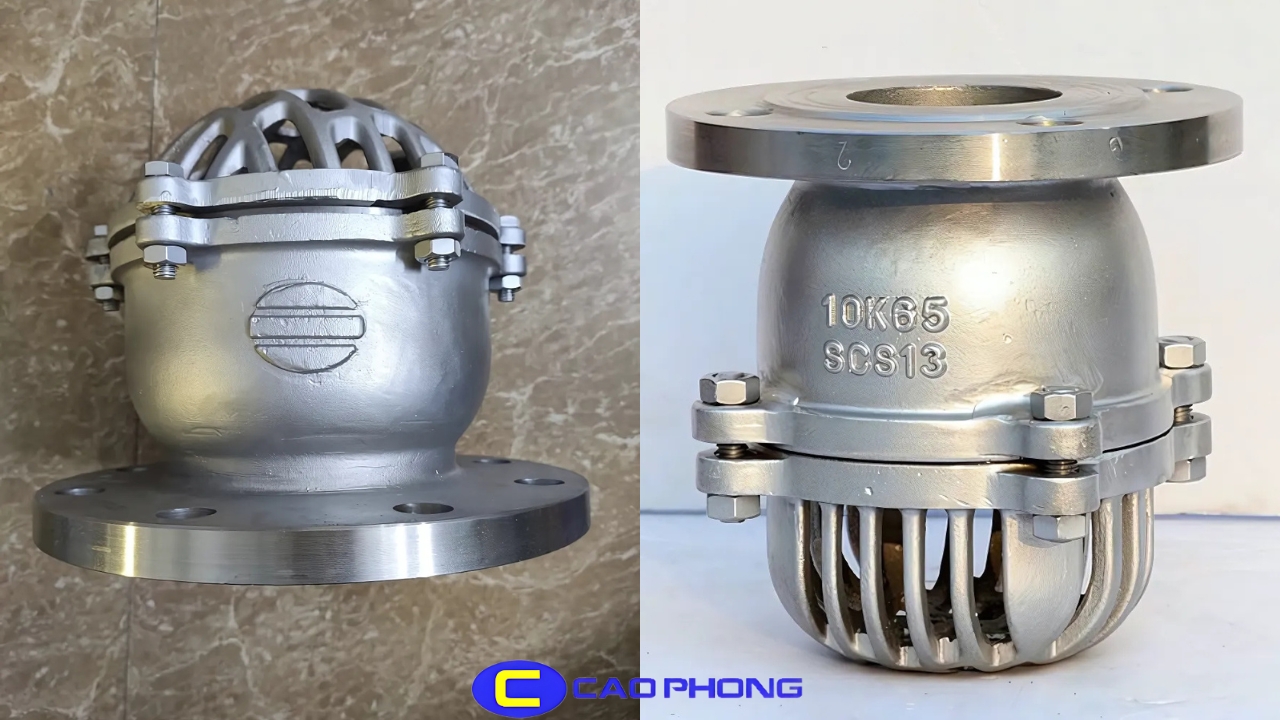

Thiết kế bền bỉ của luppe inox giúp bảo vệ hiệu quả cho hệ thống bơm trong công nghiệp — Luppe inox dùng trong các hệ thống cấp nước và xử lý nước thải

Luppe đồng

Rọ bơm đồng (luppe đồng) thường dùng trong hệ thống có áp suất vừa phải như cấp nước sinh hoạt.

Sản phẩm có các cỡ từ DN15 đến DN100, lắp vào đường ống bằng kiểu nối ren.

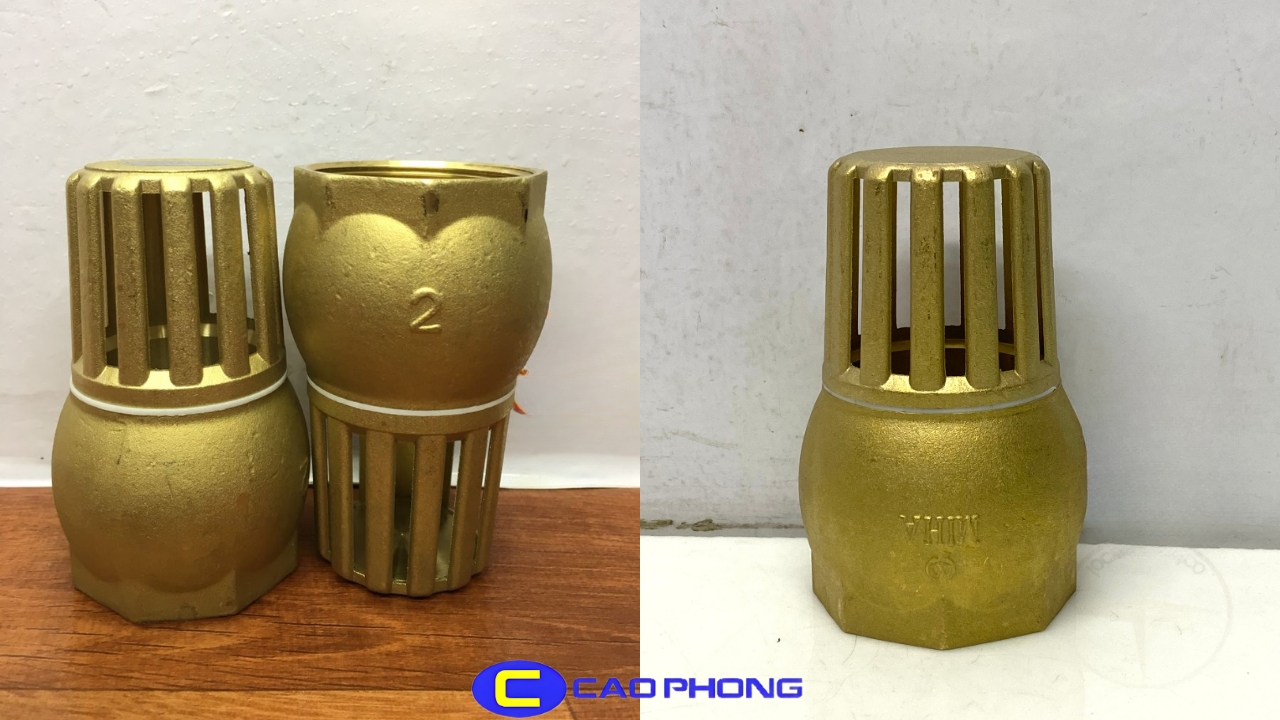

Foot valve là gì với luppe đồng nối ren cho hệ thống cấp nước — Luppe đồng nối ren dùng cho hệ thống cấp nước áp suất vừa phải

Luppe gang

Rọ bơm gang (luppe gang) lắp ở đầu ống hút, thân gang, nối bích. Thiết bị ngăn nước chảy ngược khỏi ống hút khi bơm dừng, giúp bơm giữ được nước mồi.

Ngoài ra, rọ bơm gang còn đóng vai trò như một bộ lọc thô, chặn tạp chất, cặn bẩn để bảo vệ máy bơm.

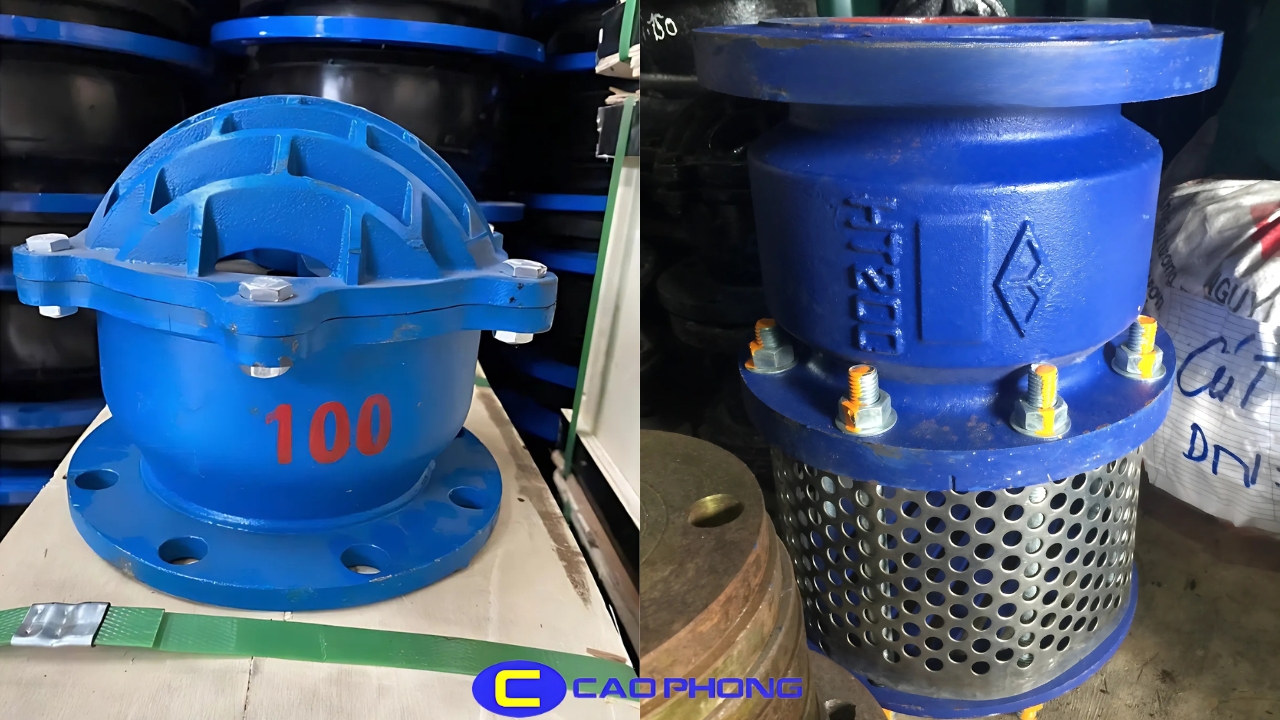

Cấu tạo bền bỉ của luppe gang giúp lọc thô hiệu quả cho các hệ thống bơm công nghiệp — Giải đáp thắc mắc foot valve là gì thông qua cấu tạo và vai trò thực tế của rọ bơm gang

Kinh nghiệm chọn foot valve

Hỏi rõ kiểu lá lật hay lò xo và vật liệu lưới, vì nhiều bảng giá không ghi.
Chọn rọ theo cỡ ống hút, thường bằng hoặc lớn hơn cửa hút của bơm.
Không dùng rọ bơm thay van một chiều trên đường đẩy: rọ chỉ dùng ở đầu hút, có dòng van đáy gang chỉ 0,25 MPa.
Xem nhiệt độ trên catalogue. Rọ nước thường có seat cao su, các dòng trong nguồn ghi 80–90 °C.
Chọn cấp áp (PN) tối thiểu bằng 1,2 lần áp cao nhất của hệ thống.
Rọ nhựa hợp nước giếng, nước ăn mòn nhẹ; rọ gang hợp bể nước sạch.

Câu hỏi thường gặp

Foot valve và crepin có phải một sản phẩm không?

Có. Foot valve, crepin, rọ bơm, rọ hút và luppe là các tên gọi của cùng một loại van một chiều có lưới chắn rác, lắp ở cuối ống hút của bơm.

Rọ bơm có thay được van một chiều sau bơm không?

Không. Rọ bơm chỉ dùng ở đầu ống hút. Trên đường đẩy cần lắp van một chiều riêng, vì áp đẩy có thể vượt áp chịu của một số dòng rọ bơm.

Nên chọn rọ bơm bằng vật liệu nào?

Bể nước sạch thường dùng rọ gang, nước giếng hoặc nước ăn mòn nhẹ dùng rọ nhựa, đường ống nhỏ nối ren dùng rọ đồng hoặc inox. Nước biển, nước muối không dùng inox 304.
