Van một chiều là gì? Cấu tạo, nguyên lý và các loại

24 Tháng 7, 2025 [post_view]

Van một chiều là gì? Đây là van tự động chỉ cho lưu chất đi theo một chiều và chặn dòng chảy ngược, nhờ đó bảo vệ máy bơm và đường ống. Cao Phong giải thích cấu tạo, nguyên lý và các loại van một chiều ngay dưới đây.

So sánh nhanh các loại van một chiều
Kiểu van	Cách đóng	Điểm mạnh	Hạn chế
Lá lật (swing check)	Lá rơi về nhờ trọng lực	Tổn thất áp thấp, chịu cặn nhẹ	Đóng chậm, dễ búa nước
Cánh bướm hai lá (dual plate)	Lò xo xoắn đẩy hai lá gập lại	Gọn, nhẹ, đóng nhanh	Rung lá khi lưu lượng thấp, không hợp nước thải
Lò xo (spring check)	Lò xo đẩy đĩa về ghế	Đóng êm, chống búa nước tốt	Cần đủ áp để mở, kẹt khi có cặn
Đĩa (disc check)	Lò xo ép đĩa phẳng	Thân ngắn nhất, bản inox chịu nhiệt	Tổn thất áp lớn hơn, kén cặn
Chữ ngã (lift check)	Đĩa nâng thẳng rồi hạ về ghế	Kín, chịu hơi và áp cao	Tổn thất áp lớn, chỉ lắp ống ngang

Van một chiều là thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực, từ các hệ thống dân dụng như cấp thoát nước ở tòa nhà, trung tâm thương mại, khách sạn,… đến các hệ thống công nghiệp như dẫn nguyên liệu, nhiên liệu tại các nhà máy, xí nghiệp.

Vậy van một chiều là gì? Trong nội dung dưới đây, mời bạn đọc cùng Cao Phong khám phá chi tiết những thông tin quan trọng liên quan đến loại van này, còn được biết đến với tên gọi check valve.

Van một chiều là gì? Chức năng của van một chiều?

Van một chiều là thiết bị chuyên dùng để kiểm soát dòng chảy lưu chất, chỉ cho phép lưu chất đi qua theo một hướng cố định và ngăn không cho dòng chảy quay ngược trở lại. Điểm nổi bật của van là khả năng vận hành tự động dựa vào áp lực dòng chảy, giúp bảo vệ hiệu quả các hệ thống đường ống, thiết bị bơm hay bình chứa trong quá trình vận hành. Van một chiều không dùng để chặn hay điều tiết dòng, muốn bảo trì phải có van chặn đi kèm.

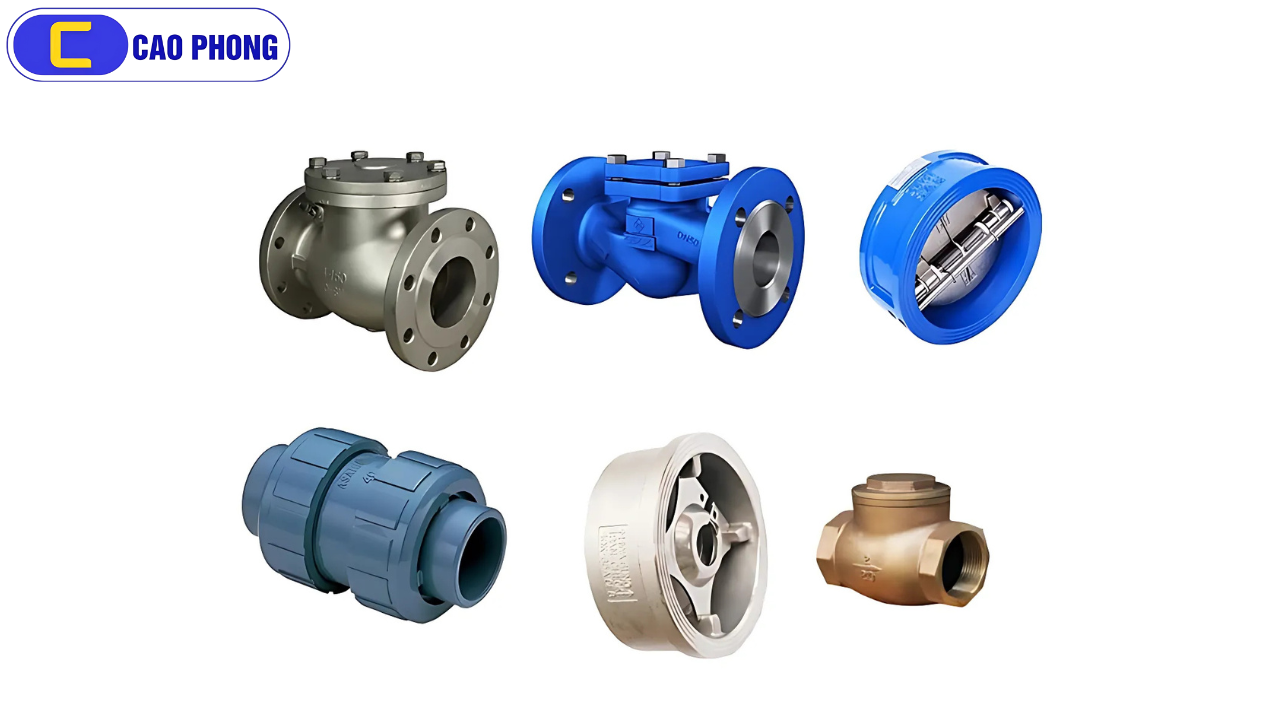

Van một chiều hoạt động tự động không cần điều khiển giúp tiết kiệm chi phí vận hành — Van một chiều cho phép lưu chất chỉ chảy theo một hướng duy nhất giúp ngăn dòng chảy ngược hiệu quả

Cấu tạo và nguyên lý hoạt động của van một chiều

Hiểu rõ cấu tạo van 1 chiều sẽ giúp bạn lựa chọn và sử dụng thiết bị đúng cách, từ đó tăng hiệu quả vận hành và kéo dài tuổi thọ đường ống.

Cấu tạo

Van một chiều tồn tại dưới nhiều dạng như: van lá lật, van cánh bướm, van lò xo, v.v… Dù có sự khác biệt về kiểu dáng, chất liệu, kiểu kết nối hay phương pháp vận hành, nhưng nhìn chung, các loại van này đều có cấu trúc tương đồng. Dưới đây là cấu tạo cơ bản của van một chiều lá lật kiểu mặt bích – một trong những dạng phổ biến nhất:

Thân van (Body): Đây là phần vỏ chính của van, có nhiệm vụ bao bọc và liên kết các bộ phận lại với nhau. Do thường xuyên chịu áp lực lớn từ hệ thống nên thân van thường được chế tạo từ các vật liệu bền như đồng, gang, thép hoặc inox. Ngoài ra, thân van còn góp phần quan trọng vào việc định hình, bảo vệ và nâng cao độ bền tổng thể của sản phẩm.
Nắp van (Cover Plate): Là phần đậy phía trên của thân van, thường có dạng mặt bích kín và được gắn chặt vào thân van bằng bu lông. Bộ phận này không chỉ giúp đảm bảo độ kín, chống rò rỉ mà còn tạo điều kiện thuận lợi khi cần tháo lắp, bảo trì hoặc sửa chữa bên trong van.
Đĩa van (Disc): Có dạng hình tròn và được thiết kế lớn hơn đường kính dòng chảy bên trong thân van. Đây là bộ phận chính tiếp xúc với môi chất và thường làm từ vật liệu có khả năng chống ăn mòn, chịu nhiệt và áp suất cao. Đĩa van được gắn vào thân thông qua bản lề, giúp nó có thể chuyển động đóng mở tùy theo áp lực dòng chảy. Khi dòng chảy đủ mạnh, đĩa van sẽ bật lên, van mở. Khi áp suất giảm hoặc dòng chảy ngược, đĩa hạ xuống vị trí đóng để ngăn chất lỏng hoặc khí chảy ngược.
Ghế van (Body Seat): Là vị trí tiếp xúc giữa đĩa van và thân van khi van đóng. Ghế van đảm bảo độ kín khít để ngăn không cho dòng lưu chất chảy ngược.
Bản lề & chốt bản lề (Hinge & Hinge Pin): Cơ cấu này giúp định vị và cố định đĩa van vào bên trong thân van. Nhờ đó, đĩa van chỉ chuyển động theo hướng nhất định và đảm bảo vận hành chính xác theo nguyên lý thiết kế.
Gioăng làm kín (Gasket): Đây là vòng đệm nằm giữa mặt bích của thân van và nắp van. Gioăng có nhiệm vụ ngăn chặn rò rỉ lưu chất ra ngoài, đảm bảo hệ thống vận hành an toàn và hiệu quả.

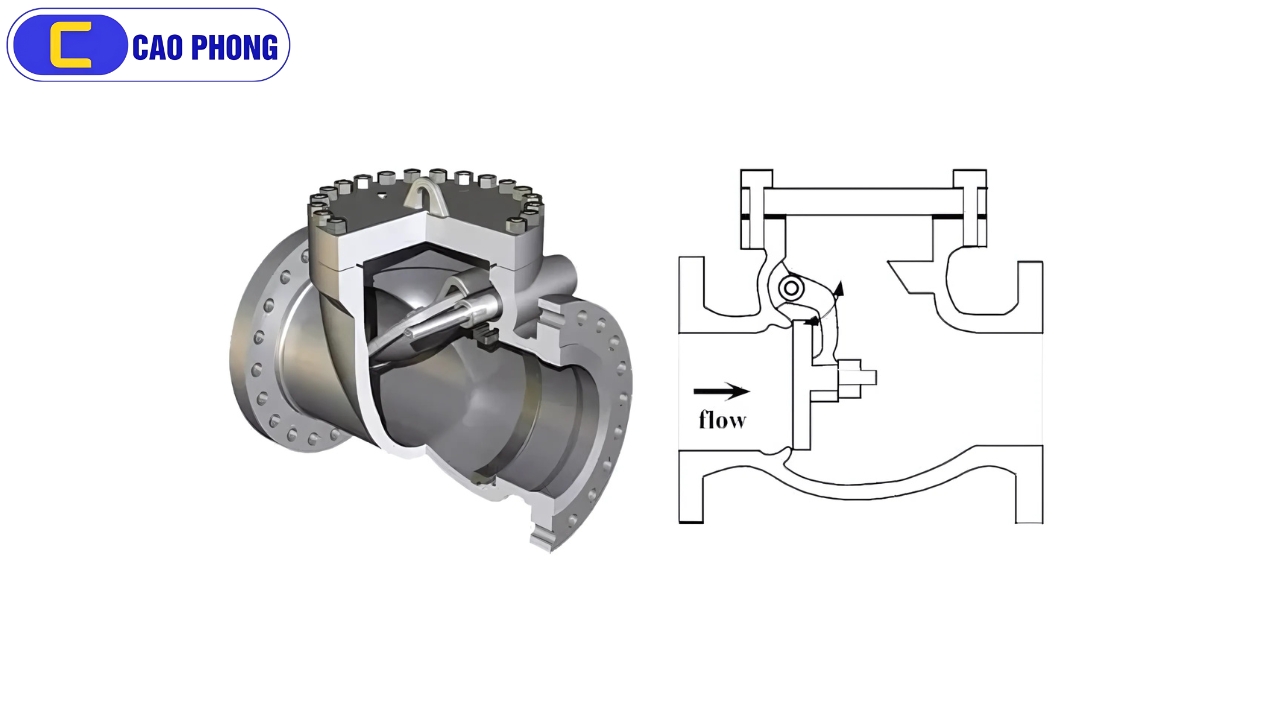

Van một chiều giúp ngăn dòng chảy ngược hiệu quả trong đường ống công nghiệp — van một chiều có gì đặc biệt mà giúp kiểm soát hướng dòng chảy

Nguyên lý vận hành

Mỗi kiểu van có cơ cấu đóng riêng: van lá lật đóng nhờ trọng lực của lá, van lò xo đóng nhờ lực lò xo. Với van lò xo, khi không có lưu chất đi qua, lực đàn hồi giữ đĩa van áp sát vào vị trí đóng, ngăn dòng chảy theo chiều ngược.

Khi lưu chất bắt đầu di chuyển, áp suất và vận tốc của dòng chảy sẽ tác động trực tiếp lên đĩa van. Ban đầu, lực tác động này còn yếu và chưa đủ để thắng được lực đàn hồi từ lò xo. Tuy nhiên, khi áp suất tăng lên đến một ngưỡng nhất định, lực từ lưu chất vượt qua lực của lò xo, khiến đĩa van mở ra và cho phép dòng chảy đi qua. Ngược lại, khi áp suất giảm xuống dưới mức cần thiết hoặc dòng lưu chất ngừng lại, lò xo sẽ tự động đẩy đĩa van trở lại vị trí đóng, giúp van khép kín trở lại.

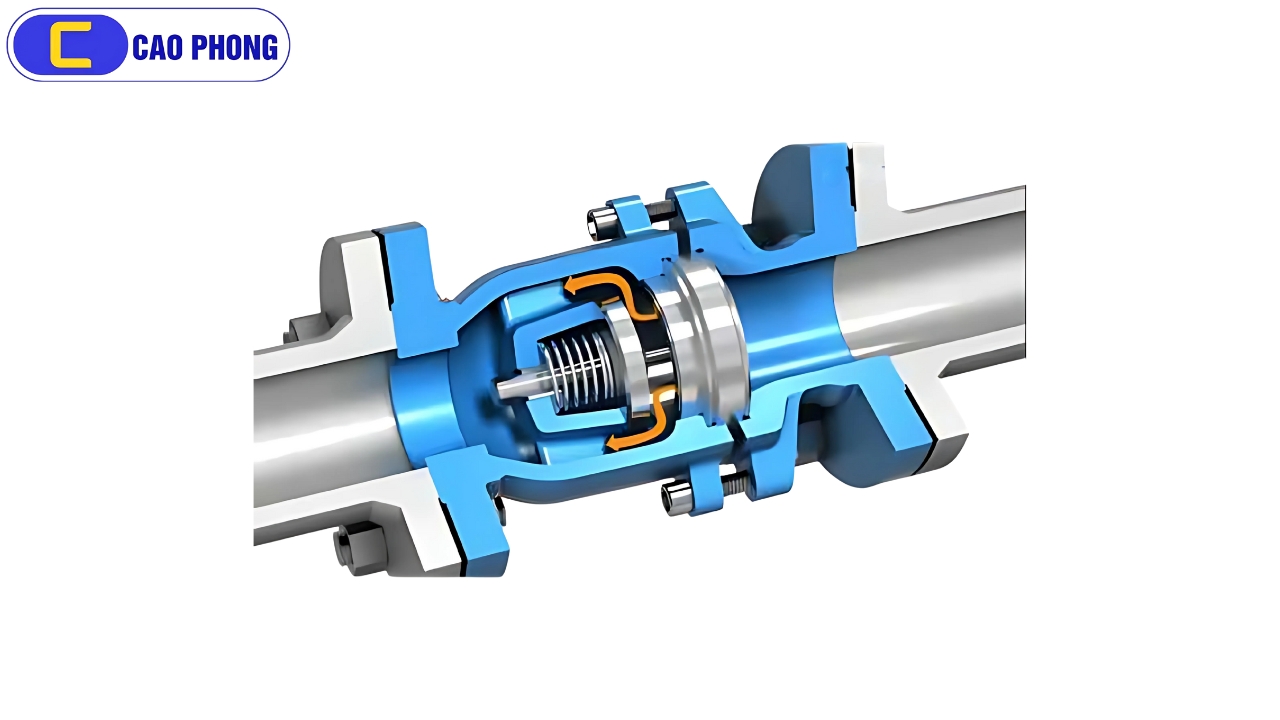

Sơ đồ mô phỏng nguyên lý hoạt động của van một chiều giúp bạn dễ hiểu hơn — Van một chiều chỉ cho dòng chảy đi theo một hướng duy nhất nhờ thiết kế đặc biệt

Ứng dụng thực tế của van một chiều

Van một chiều hiện đang đóng vai trò quan trọng trong nhiều hệ thống kỹ thuật và công trình dân dụng. Loại van này có thể được bắt gặp ở hầu hết các tòa nhà, chung cư, nhà máy hay khu công nghiệp. Một số hệ thống điển hình thường sử dụng van một chiều gồm:

Hệ thống máy bơm: Van một chiều lắp ở phía đẩy của bơm, ngăn dòng chảy ngược khi bơm ngừng hoạt động đột ngột.
Hệ thống lò hơi: Trong các hệ thống nồi hơi, van một chiều giúp ngăn không cho nước trong nồi bị đẩy ngược về bồn chứa khi dòng cấp nước bị gián đoạn.
Hệ thống bẫy hơi: Van một chiều được lắp sau bẫy hơi nhằm ngăn hiện tượng hồi lưu của dòng ngưng, từ đó bảo vệ bẫy hơi tránh bị hư hỏng do áp suất tăng đột ngột trong đường ống.

Các loại van một chiều phổ biến hiện nay

Van một chiều được chế tạo đa dạng về kiểu dáng, chất liệu và kích cỡ nhằm đáp ứng nhiều nhu cầu sử dụng khác nhau như: máy bơm nước, máy nén khí, hệ thống tăng áp, máy rửa xe, bình nóng lạnh, v.v. Dưới đây là các loại van một chiều thường gặp:

Các loại van một chiều dùng trong công nghiệp — Tìm hiểu nhanh các loại van một chiều trong hệ thống cấp thoát nước và xử lý chất lỏng

Van một chiều lá lật

Loại van này có lá van có thể lật qua lại, do đó thường được gọi là van lá lật. Giống như các dòng van một chiều khác, van lá lật chỉ cho phép dòng chảy đi qua theo một chiều nhất định và ngăn không cho lưu chất quay ngược lại, giúp bảo vệ máy bơm.

Van một chiều lá lật được chế tạo từ nhiều loại vật liệu như inox, gang hoặc nhựa, phù hợp với từng môi trường cụ thể như nước nóng, nước sạch, hóa chất… Tùy thuộc vào mục đích sử dụng như: bơm tăng áp, bơm gia đình, hệ thống tưới cây…, người dùng sẽ lựa chọn vật liệu phù hợp để đảm bảo hiệu quả và tiết kiệm chi phí.

Cần xác định đúng nhu cầu sử dụng và môi chất trước khi chọn vật liệu để tránh lãng phí. Van lá lật đóng chậm nên dễ gây búa nước ở trạm bơm cột áp cao, và không lắp trên ống đứng có dòng đi xuống.

Van lá lật có hai kiểu kết nối chính:

Dạng ren: Phổ biến ở kích cỡ DN15 – DN50, dùng nhiều cho máy bơm nước dân dụng.
Dạng mặt bích: Từ DN50 trở lên, thường dùng trong các hệ thống công nghiệp hoặc xử lý nước thải.

Van một chiều lá lật gang nối mặt bích — Tổng quan các loại van một chiều trong đó van một chiều lá lật được ứng dụng rộng rãi nhờ thiết kế đơn giản và hiệu quả

Van một chiều lò xo

Van một chiều lò xo có thiết kế đĩa van gắn với lò xo bên trong thân. Khi lưu chất đi qua (ví dụ khi máy bơm hoạt động), áp suất của dòng chảy sẽ nén lò xo, khiến đĩa van mở ra. Khi dòng lưu chất ngừng (tắt bơm), lò xo sẽ đẩy đĩa về vị trí ban đầu, đóng lại để ngăn dòng chảy ngược.

Loại van này thích hợp lắp đặt trong các đoạn ống theo phương thẳng đứng, chẳng hạn như hệ thống bơm nước lên tầng cao hoặc giếng khoan, nhờ khả năng chống dòng chảy ngược rất tốt.

Van lò xo có thể được sản xuất từ các vật liệu như inox, gang, đồng hoặc nhựa. Mỗi loại có đặc tính và mức giá khác nhau, do đó nên lựa chọn theo đúng điều kiện làm việc.

Van cũng có hai kiểu lắp đặt:

Kết nối mặt bích
Kết nối ren – tiện lợi cho hệ thống ống dân dụng.

Van một chiều lò xo inox lắp kẹp — Van một chiều lò xo là một trong các loại van một chiều phổ biến trong công nghiệp hiện nay

Van một chiều cánh bướm

Loại van này thường được dùng trong hệ thống cấp nước lớn. Van có hai lá bán nguyệt gập quanh trục giữa như hình cánh bướm, thân mỏng và đóng nhanh hơn van lá lật.

Thân van thường làm từ gang hoặc inox, cánh van từ inox 304 – loại vật liệu có khả năng chống gỉ sét tốt. Hai cánh được gắn với trục inox ở giữa, kèm theo lò xo giúp việc đóng mở trơn tru hơn.

Lá van dễ rung khi lưu lượng thấp và trục giữa dòng dễ vướng rác, nên loại này hợp với hệ nước sạch, không hợp nước thải.

Van một chiều cánh bướm inox lắp kẹp — Một trong các loại van một chiều tiết kiệm không gian và chi phí lắp đặt – van cánh bướm

Van một chiều chữ ngã (van một chiều hơi)

Đây là loại van thường dùng cho đường hơi, đĩa van nâng thẳng lên giống van cầu. Nhiệt độ làm việc tuỳ model: bản thân gang ghi 220 °C, bản thân thép ghi 400 °C.

Khi lưu chất có áp lực đủ lớn, đĩa van được nâng lên khỏi ghế, cho phép dòng chảy đi qua. Khi áp lực mất đi, đĩa van trở về ghế. Van chữ ngã chỉ lắp trên ống nằm ngang.

Loại van này có thể kết nối bằng ren hoặc mặt bích, thường gặp ở cỡ DN80 trở xuống, sử dụng trong hệ thống hơi nóng, nồi hơi, nước nóng công nghiệp…

Van một chiều hơi lắp trên đường ống hơi — Các loại van một chiều hơi được thiết kế đặc biệt để ngăn dòng chảy ngược, bảo vệ toàn bộ thiết bị trong đường ống

Van một chiều đĩa

Van đĩa có thân rất ngắn kẹp giữa hai mặt bích, bên trong là một đĩa phẳng được ép bởi lò xo. Khi có dòng chảy đủ áp lực, đĩa van được đẩy lên và lưu chất đi qua. Khi áp lực giảm, lò xo sẽ đẩy đĩa trở lại vị trí đóng ban đầu, ngăn dòng chảy ngược.

Bản inox chịu áp và nhiệt cao hơn bản bọc cao su, phù hợp với đường hơi và nước nóng. Nhiệt độ tối đa xem theo catalogue từng model.

Van thường có cỡ tới DN125, tổn thất áp lớn hơn van lá lật và kén cặn.

Van một chiều đĩa inox dạng mỏng — Trong các loại van một chiều hiện nay, van đĩa nổi bật bởi khả năng đóng mở nhanh và ít tốn lực.

Để chọn được loại van phù hợp, người dùng cần xác định rõ mục đích sử dụng ngay từ đầu. Tùy vào từng ứng dụng cụ thể như: bơm nước sinh hoạt, nước nóng, nước thải hay khí nén… mà sẽ có dòng van một chiều thích hợp, giúp đảm bảo hiệu quả vận hành cao và tối ưu chi phí đầu tư.

Kinh nghiệm chọn van một chiều

Lắp van ở phía đẩy của máy bơm, ngay sau bơm và trước van chặn. Trình tự chi tiết xem bài lắp van 1 chiều cho máy bơm.
Trạm bơm cột áp cao, nhà cao tầng, ống đẩy dài nên ưu tiên kiểu đóng nhanh (lò xo, cánh bướm) để giảm búa nước.
Chọn cấp áp PN tối thiểu bằng 1,2 lần áp cao nhất của hệ thống.
Gioăng EPDM không dùng từ 110 °C trở lên. Hơi và nước từ 100 °C phải kiểm tra áp cho phép theo nhiệt độ trong catalogue.
Hỏi rõ chuẩn bích JIS 10K hay PN16 trước khi đặt hàng, vì DN100 của hai chuẩn có vòng tâm lỗ khác nhau (175 mm và 180 mm).
