Van bướm gang là gì? Cấu tạo, nguyên lý và báo giá mới nhất 2025

Trong các hệ thống cấp thoát nước, xử lý chất lỏng,khí nén hiện nay, để lựa chọn được van công nghiệp phù hợp là yếu tố vô cùng quan trọng giúp vận hành hiệu quả và tiết kiệm chi phí. Trong đó, van bướm gang là một trong những dòng van được sử dụng phổ biến nhờ giá thành hợp lý, độ bền cao và dễ bảo trì.

Bài viết sau đây sẽ cung cấp thông tin  giúp bạn hiểu rõ van bướm gang là gì, cách thức hoạt động, các loại phổ biến trên thị trường và nên lựa chọn ra sản phẩm ra sao cho hiệu quả.

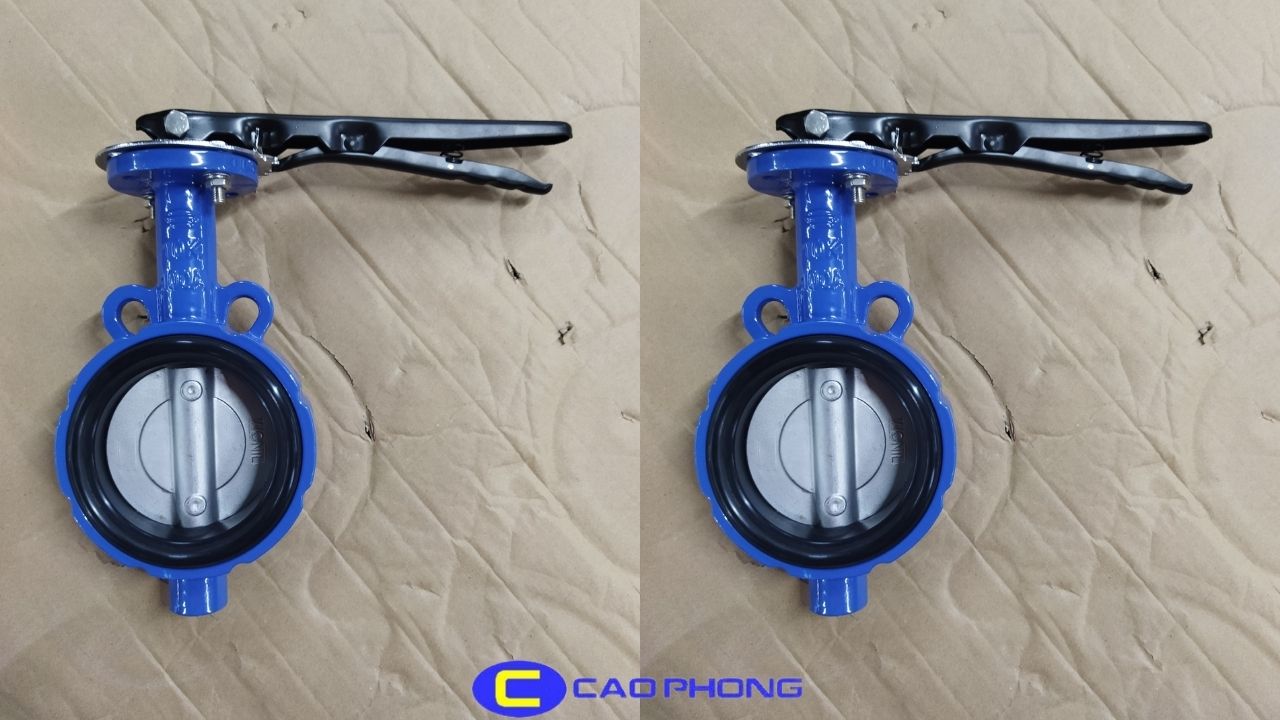

Van bướm gang là gì?

Van bướm gang là một loại van công nghiệp dùng để đóng, mở hoặc điều tiết dòng chảy của chất lỏng trong đường ống, với thân van được làm từ chất liệu gang, một hợp kim của sắt có đặc tính bền, chịu lực tốt và giá thành thấp. Đây là dòng van công nghiệp được sử dụng rất phổ biến trên thị trường hiện nay.

Van bướm gang có thiết kế đĩa van hình tròn nằm bên trong thân van, xoay quanh một trục cố định để điều khiển dòng chảy. Khi tay gạt (hoặc bộ truyền động) xoay trục van, đĩa van sẽ mở hoặc đóng theo góc xoay, giúp điều tiết lưu lượng dòng chảy một cách nhanh chóng và hiệu quả.

Có nên dùng cho hệ thống nước và khí nén?

Van bướm gang có thể dùng cho hệ thống nước, nhưng không được khuyến khích sử dụng cho hệ thống khí nén, cụ thể như sau:

Đối với hệ thống nước

Van bướm gang là sự lựa chọn phù hợp dành cho hệ thống nước, đặc biệt là các ứng dụng dành cho nước sạch, nước thải sinh hoạt, nước làm mát công nghiệp,… Với tính cơ học ổn định, khả năng chịu lực tốt và giá thành cũng rẻ hơn sơ với các dòng van công nghiệp khác.

Loại van này có thể đáp ứng hiệu quả vận hành trong môi trường chất lỏng có áp lực trung bình và thấp, chất liệu gang cũng là vật liệu đủ bền để sử dụng trong môi trường nước không chứa chất ăn mòn quá mạnh.

Đối với hệ thống khí nén

Với hệ thông khí nén thì van bướm không phải là lựa chọ phù hợp. Bởi vì gang là vật liệu giòn, dễ nứt, vỡ khi gặp áp lực tức thời hoặc rung động mạnh thường thấy trong hệ thống khí nén.

Hơn nữa khả năng làm kín của van bướm gang không quá cao, dễ gây rò rỉ khí trong quá trình vận hành ở áp suất lớn, việc này sẽ gây ảnh hưởng rất lớn đến hiệu suất làm việc và nguy cơ nguy hiểm tiềm ẩn, không an toàn.

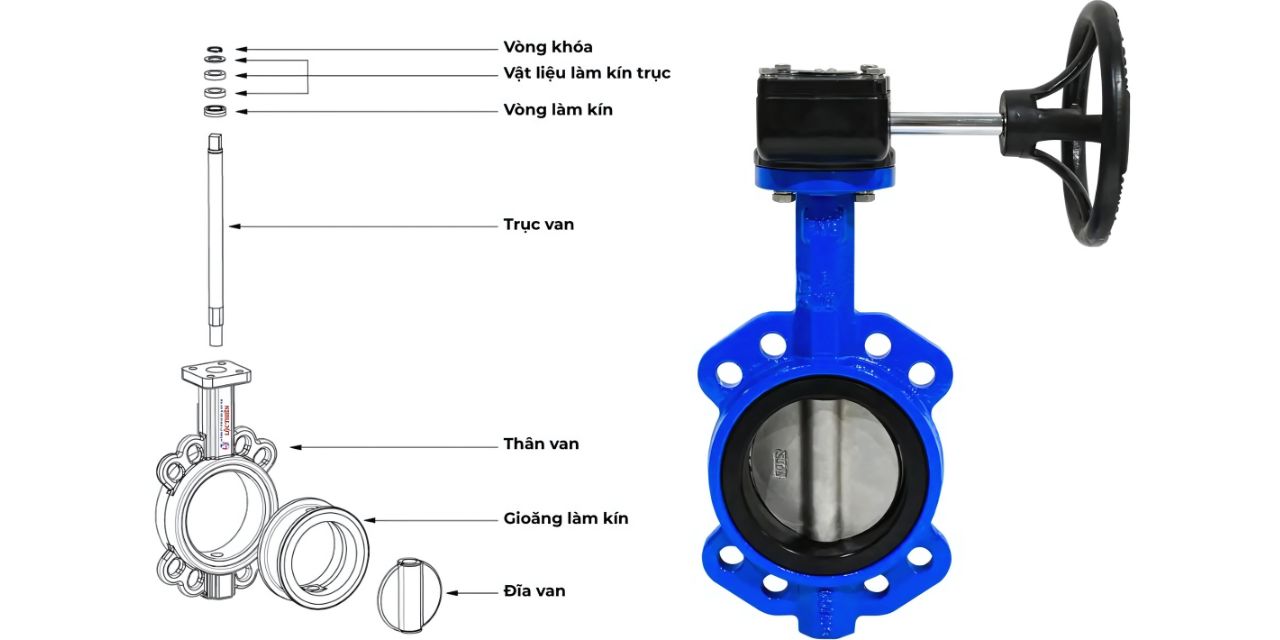

Cấu tạo van bướm gang gồm mấy phần?

Van bướm gang có cấu tạo cơ bản gồm các thành phần sau:

Thân van và đĩa van

• Được làm chất liệu gang cầu hoặc gang xám.
• Đĩa van được làm từ inox hoặc phủ chất epoxy chống mài mòn.

Gioăng làm kín

• Làm từ chất liệu cao su EPDM, NBR hoặc PTFE tùy vào môi trường sử dụng.

Bộ truyền động điều khiển

• Tay gạt: dung cho van có kích thước nhỏ, thao tác vận hành nhanh.

• Tay quay: Dùng cho van có kích thước lớn, dễ điều khiển chính xác.

• Bộ điều khiển khí nén hoặc điện: Dùng trong các hệ thống tự động hóa quá trình đóng/mở.

Nguyên lý hoạt động của van bướm gang Cao Phong

Van bướm gang hoạt động theo cơ chế đóng mở bằng đĩa quay 90 độ quanh trục. Khi đĩa song song với dòng chảy, van mở hoàn toàn và ngược lại, khi đĩa van vuông góc với dòng chảy, van sẽ được đóng kín.

• Khi mở một phần, đĩa tạo hình lưỡi liềm cho dòng chảy đi qua, giúp điều tiết lưu lượng.
• Nguyên lý này giúp van có thời gian phản hồi nhanh, phù hợp ứng dụng điều khiển lưu lượng.

Phân loại van bướm gang phổ biến trên thị trường

Trên thị trường hiện nay, van bướm gang được phân loại dựa theo nhiều tiêu chí, trong đó phổ biến nhất là theo kiểu điều khiển và kiểu kết nối.

Phân loại theo kiểu điều khiển

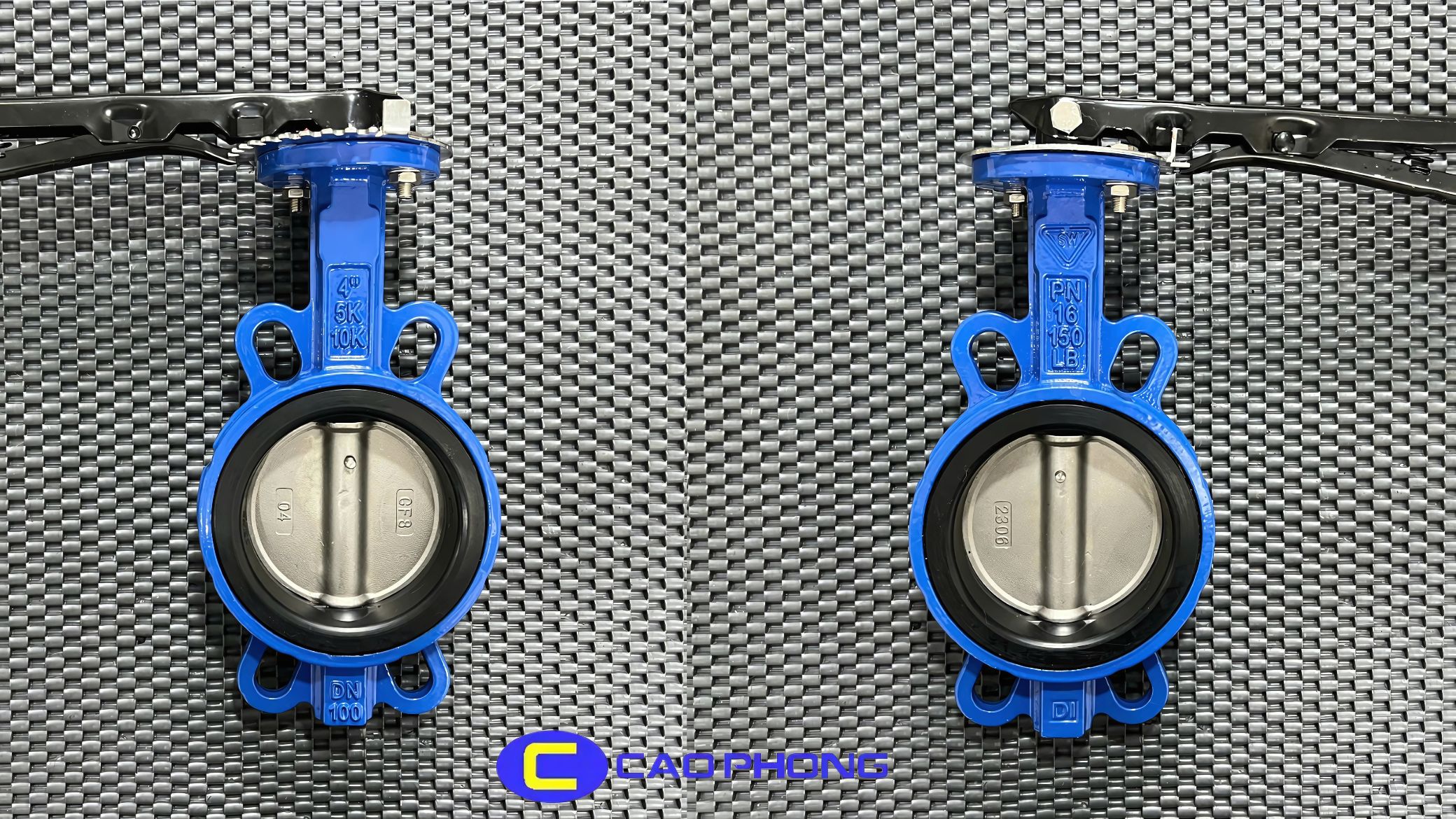

Van bướm gang tay gạt

Van bướm gang tay gạt thường dùng cho các hệ thống nhỏ, thao tác đóng mở nhanh và chi phí thấp.

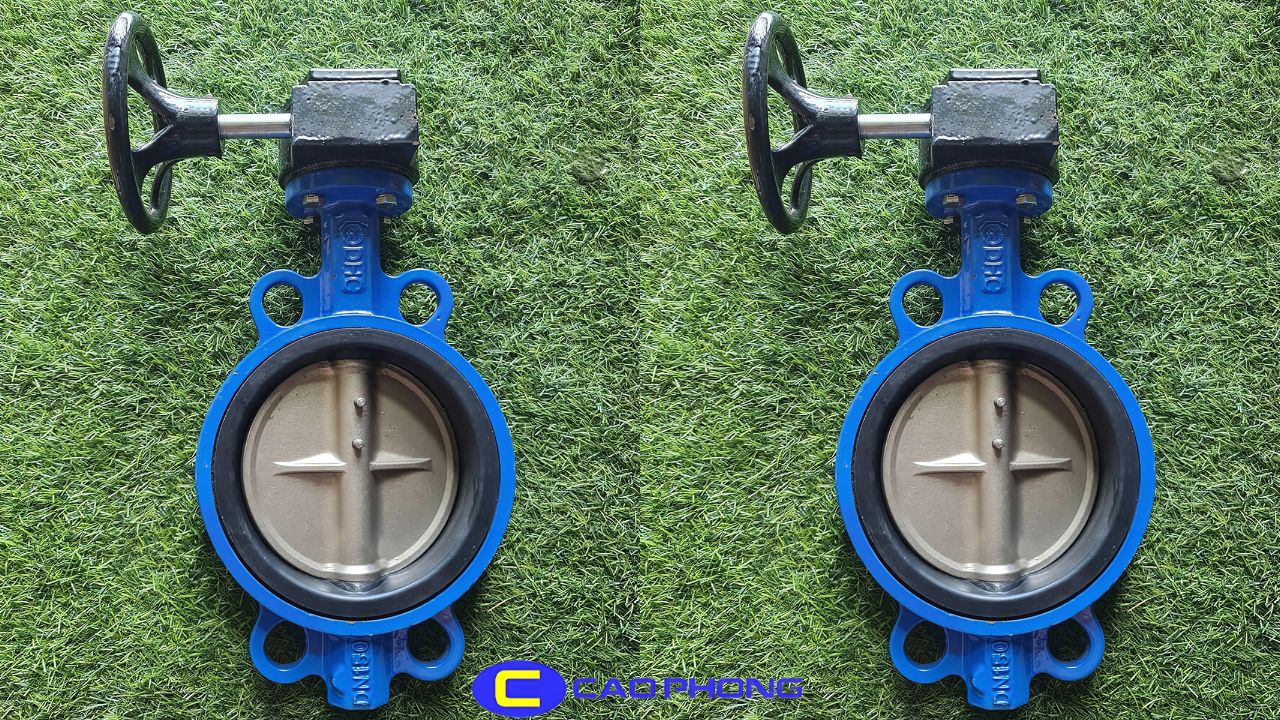

Van bướm gang tay quay

Van bướm gang sử dụng tay quay phù hợp cho các đường ống có kích thước lớn, giúp kiểm soát lực mô-men tốt, thao tác vận hành nhẹ nhàng hơn.

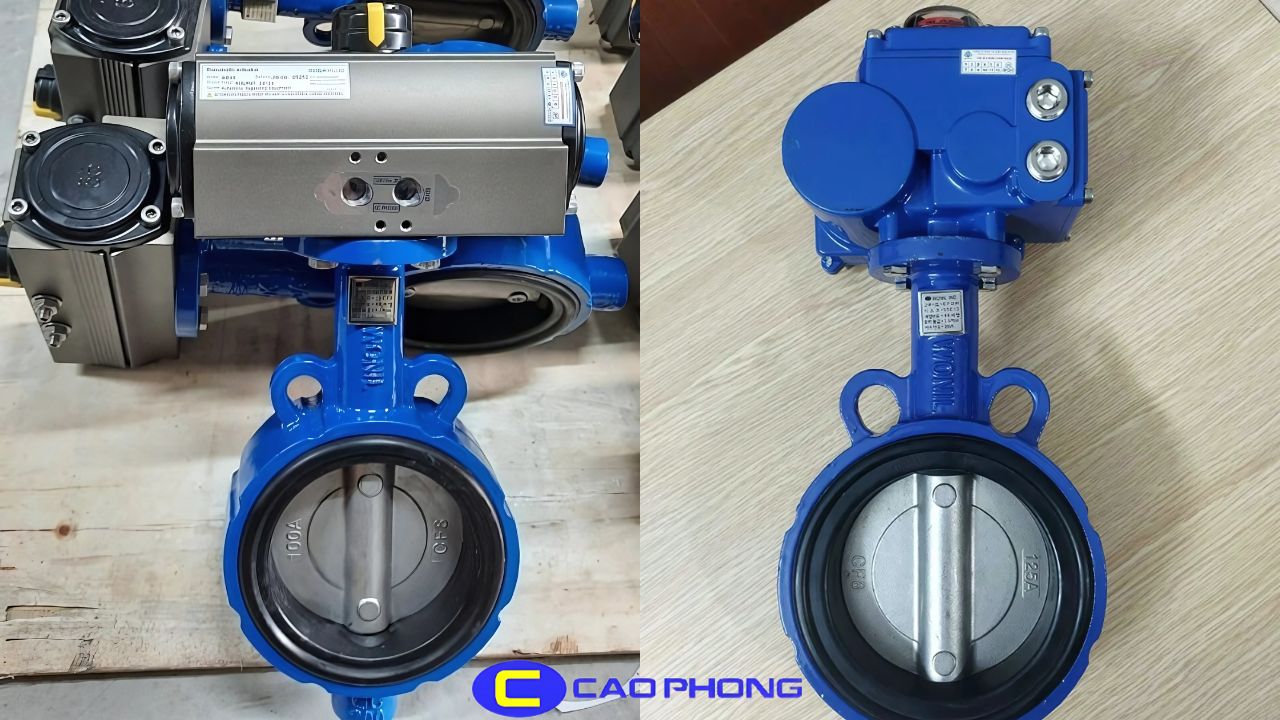

Van bướm gàng điều khiển khí nén hoặc điện

Nếu cần khả năng tự động hóa, van điều khiển điện và van điều khiển khí nén là lựa chọn lý tưởng nhờ khả năng vận hành từ xa, độ chính xác cao và tích hợp dễ dàng vào hệ thống điều khiển trung tâm.

Phân loại theo kiểu kết nối

Van bướm gang dạng Wafer

Van bướm gang dạng wafer có thiết kế kẹp giữa hai mặt bích đường ống, giúp lắp đặt nhanh chóng và tiết kiệm chi phí, tuy nhiên cần phải tháo toàn bộ hệ thống nếu muốn thay thế.

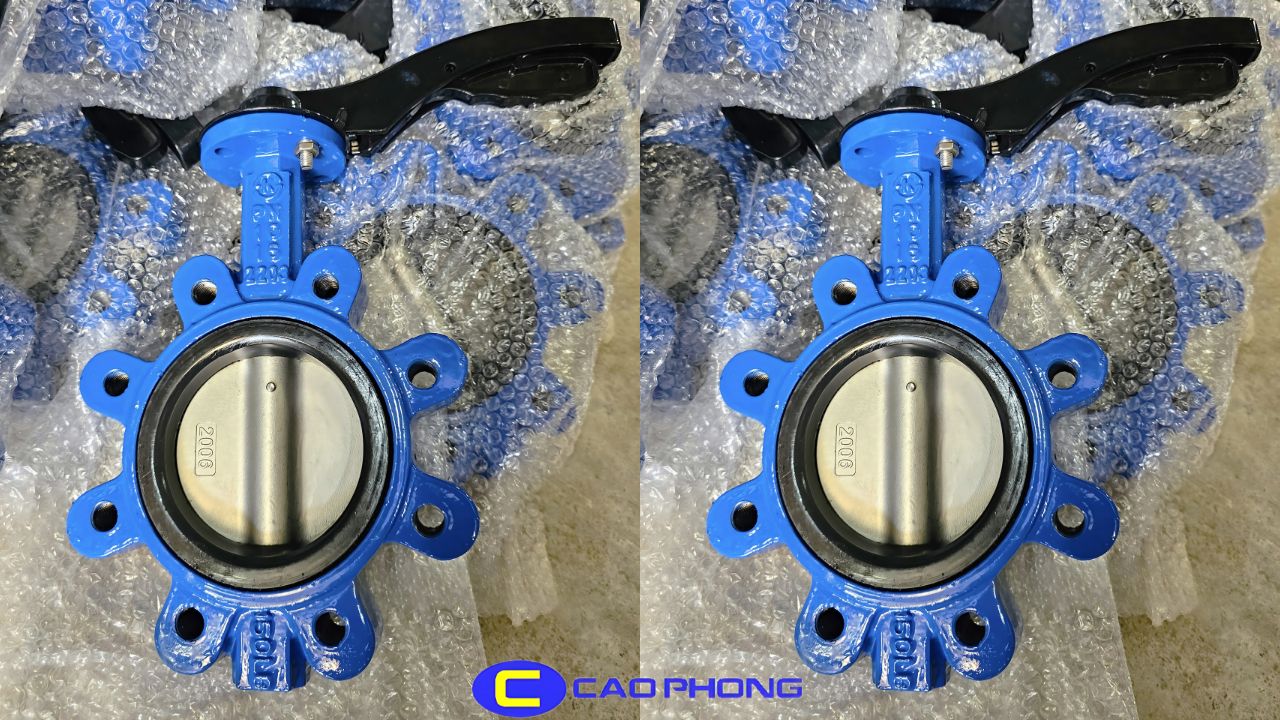

Van bướm gang dạng lug

Dạng lug được thiết kế có các lỗ ren để bắt bulong từng đầu, thuận tiện khi cần tháo lắp từng bên đường ống mà không ảnh hưởng đến toàn hệ thống.

Van bướm gang dạng mặt bích

đối với van có dạng mặt bích, thiết kế kết nối bích đôi giúp liên kết chắc chắn, thường được sử dụng trong các hệ thống chịu áp lực cao hoặc có yêu cầu độ kín tuyệt đối.

Ứng dụng thực tế của van bướm gang trong công nghiệp và dân dụng

• Sử dụng cho các hệ thống cấp thoát nước đô thị và công nghiệp.
• Hệ thống phòng cháy chữa cháy cho các tòa nhà cao tầng, nhà máy.
• Ngành xử lý nước thải, HVAC.
• Một số ứng dụng nhẹ trong ngành thực phẩm, dược phẩm.

Mua van bướm gang chính hãng, chất lượng cao tại Cao Phong

Bạn đang tìm kiếm van bướm gang chất lượng cao, giá tốt, phù hợp cho hệ thống cấp thoát nước, HVAC, phòng cháy chữa cháy hay công trình công nghiệp? Cao Phong là địa chỉ đáng tin cậy dành cho bạn!

Với hơn 10 năm kinh nghiệm trong lĩnh vực phân phối van công nghiệp, Cao Phong chuyên cung cấp van bướm gang đa dạng kích thước, kiểu kết nối và chủng loại, đảm bảo sản phẩm chính hãng có đầy đủ CO-CQ.
