Mô tả sản phẩm
Cao Phong cung cấp đồng hồ đo nhiệt độ WIKA Model 55 toàn inox, chuẩn EN 13190 cấp chính xác 1, mặt 63/100/160 mm, cho nhà máy hoá chất, dầu khí, năng lượng và xử lý nước tại TP.HCM và toàn quốc. Dòng 55 đo từ −70 °C đến +600 °C tuỳ thang, que đo dài 63 … 1000 mm theo đặt hàng, là dòng đồng hồ nhiệt WIKA dành cho điều kiện làm việc nặng hơn dòng phổ thông A52.
Đồng hồ đo nhiệt độ WIKA 55 là gì?

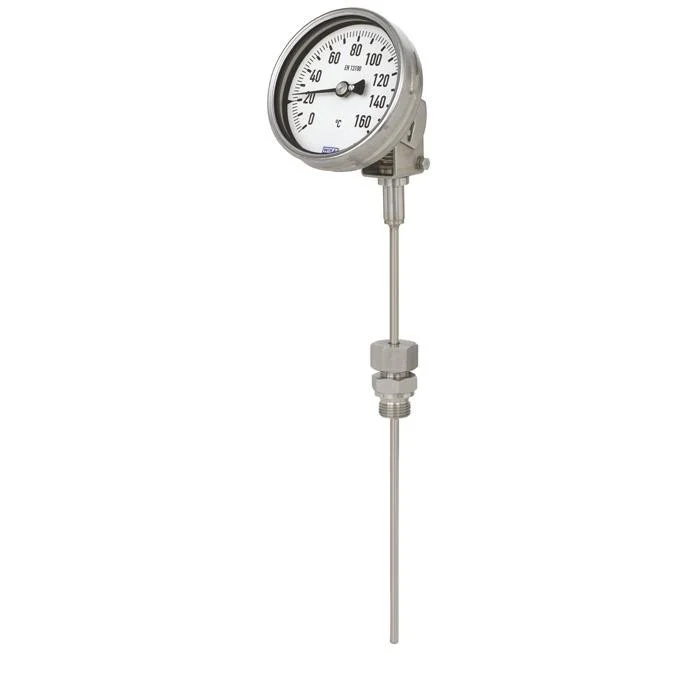

WIKA Model 55 là đồng hồ đo nhiệt độ cơ học kiểu lưỡng kim (bimetal thermometer) của hãng WIKA, Đức. Trong que đo có cuộn lưỡng kim; khi nhiệt độ thay đổi, cuộn xoắn lại hoặc giãn ra và làm quay kim trên mặt số. Đồng hồ không cần nguồn điện, đọc trực tiếp tại chỗ.
So với dòng phổ thông WIKA A52 / R52 (dùng nhiều cho HVAC, máy móc), dòng 55 có vỏ và que toàn inox, nhiều lựa chọn chiều dài que và thang đo rộng hơn, nên được chọn cho hoá chất, hoá dầu, dầu khí, nhà máy điện và nơi đồng hồ đặt ngoài trời.
EN 13190 là gì?
EN 13190 là tiêu chuẩn châu Âu cho đồng hồ đo nhiệt độ có mặt số. Tiêu chuẩn quy định cấp chính xác, cách chia thang đo (scale range) và dải đo (measuring range), cùng sai số cho phép theo từng thang. Mặt số WIKA 55 in rõ “EN 13190” và “CL1” (class 1).
Điểm cần nhớ: cấp chính xác chỉ được bảo đảm trong dải đo (đoạn giữa thang), không phải trên toàn bộ thang in trên mặt số. Ví dụ thang 0…100 °C có dải đo 10…90 °C.

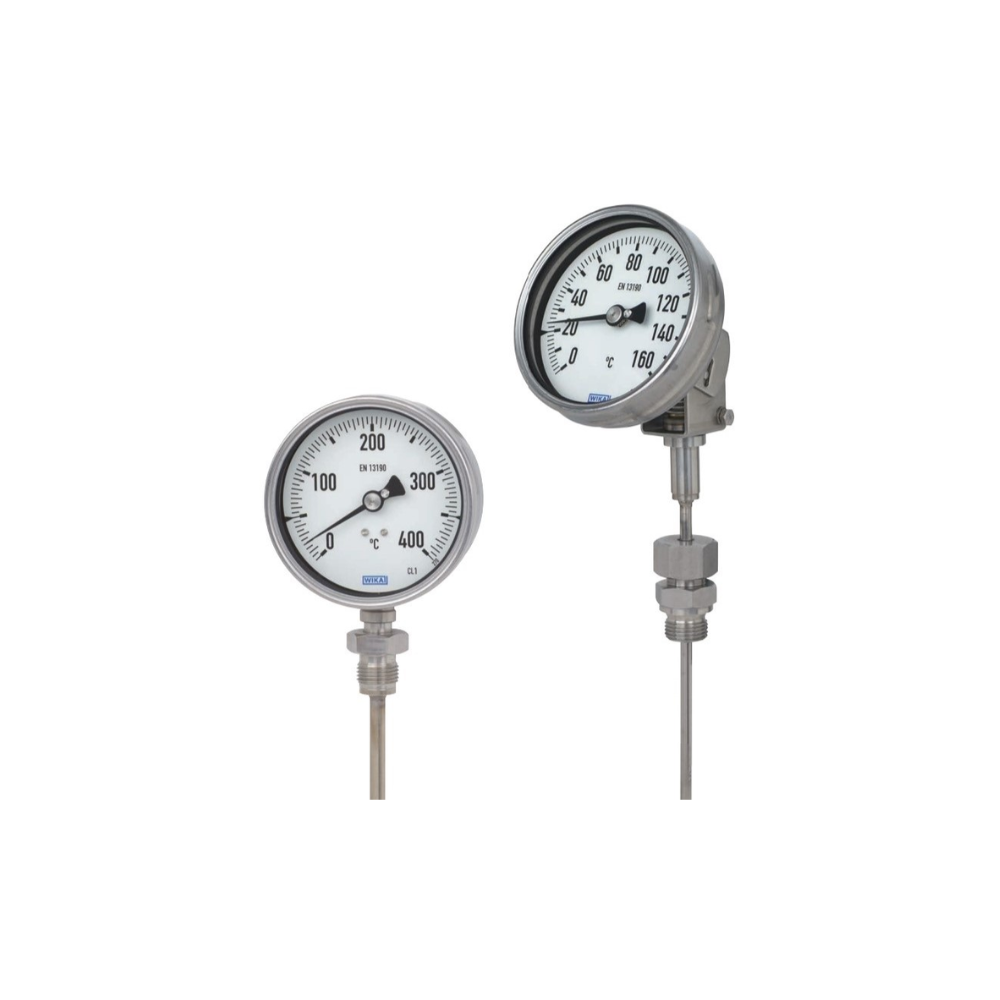

Các model WIKA 55 và kiểu lắp
| Model | Cỡ mặt | Kiểu lắp |
|---|---|---|
| A5525 | 63 mm | Chân sau (back mount, axial) |
| A5500 | 100 mm | Chân sau (back mount, axial) |
| A5501 | 160 mm | Chân sau (back mount, axial) |
| R5526 | 63 mm | Chân đứng (lower mount, radial) |
| R5502 | 100 mm | Chân đứng (lower mount, radial) |
| R5503 | 160 mm | Chân đứng (lower mount, radial) |
| S5550 | 100 mm | Chân sau, que và mặt số chỉnh được góc |
| S5551 | 160 mm | Chân sau, que và mặt số chỉnh được góc |
- Chân sau (A55): que vuông góc với mặt số, lắp trên đường ống đứng hoặc vách bồn, nhìn thẳng vào mặt.
- Chân đứng (R55): que hướng xuống dưới mặt số, lắp trên đường ống nằm ngang. Mặt 100 chân đứng (R5502) là mẫu khách hay dùng.
- Chỉnh góc (S55): xoay được que và mặt số, dùng ở vị trí lắp khó, cần quay mặt số về phía người đọc.
Thông số kỹ thuật đồng hồ đo nhiệt độ WIKA 55
| Thông số | Giá trị |
|---|---|
| Hãng / xuất xứ | WIKA – Đức |
| Nguyên lý | Lưỡng kim (bimetal) |
| Tiêu chuẩn | EN 13190 |
| Cấp chính xác | Class 1 (in trên mặt số) |
| Cỡ mặt (NS) | 63, 100, 160 mm |
| Thang đo | −70 … +600 °C (nhiều thang chuẩn, xem bảng dưới) |
| Chiều dài que | 63 … 1000 mm |
| Vật liệu vỏ, que, đầu nối | Inox (thép không gỉ) |

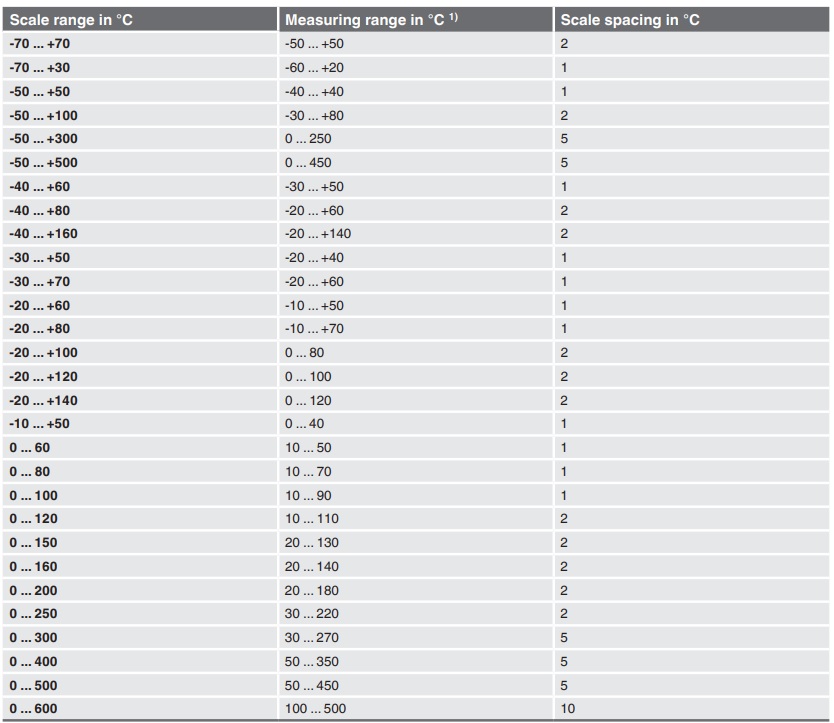

Thang đo, dải đo và sai số (một số thang chuẩn):
| Thang đo (scale range) °C | Dải đo bảo đảm chính xác °C | Sai số class 1, ±°C |
|---|---|---|
| −70 … +70 | −50 … +50 | — |
| 0 … 100 | 10 … 90 | 1 |
| 0 … 160 | 20 … 140 | 2 |
| 0 … 200 | 20 … 180 | 2 |
| 0 … 300 | 30 … 270 | 5 |
| 0 … 400 | 50 … 350 | 5 |
| 0 … 600 | 100 … 500 | — |
Nguồn: thông tin sản phẩm và bảng thang đo của hãng WIKA trên ảnh; sai số theo tiêu chuẩn EN 13190, class 1.
Đồng hồ đo nhiệt độ WIKA 55 dùng cho đâu?
- Hoá chất, hoá dầu, dầu khí, gas công nghiệp: nơi cần đồng hồ toàn inox, bền với môi trường ăn mòn.
- Nhà máy điện, công nghiệp năng lượng: nhiều thang đo chuẩn, cao nhất tới 600 °C.
- Cấp nước, xử lý nước và nước thải: đồng hồ đặt ngoài trời, môi trường ẩm.
- Bồn chứa, đường ống lớn: chọn que dài để đầu que ngập đúng vào dòng môi chất.
Không nên dùng khi: cần đưa tín hiệu nhiệt độ về PLC/SCADA (dùng cảm biến nhiệt độ RTD/PT100 kèm bộ chuyển đổi 4–20 mA); vị trí ít khắc nghiệt như HVAC, máy nén, mạch làm mát (dùng WIKA A52/R52 tiết kiệm hơn); môi chất ăn mòn mạnh khi chưa đối chiếu mác inox của que với môi chất.
Kinh nghiệm chọn và lắp đồng hồ đo nhiệt độ WIKA 55
- Chọn thang ≥ 1,2 lần nhiệt độ làm việc và nhiệt độ làm việc phải nằm trong dải đo. Ví dụ làm việc 80 °C: thang 0…100 °C (dải đo 10…90, sai số ±1 °C) là vừa; nếu có lúc lên 95 °C thì chọn thang 0…120 °C.
- Chọn chiều dài que theo đường ống: đầu que (đoạn cảm biến) phải ngập trong môi chất. Ống nhỏ dùng que ngắn; bồn, ống lớn dùng que dài.
- Hỏi rõ ren kết nối: “ren 21″ là cỡ ½” (DN15), cần biết thêm là NPT, PT hay G. Ren ½” NPT không lắp được với ren PT. Gửi ảnh đồng hồ cũ để Cao Phong đối chiếu.
- Chọn kiểu chân theo vị trí: ống nằm ngang dùng chân đứng; ống đứng, vách bồn dùng chân sau; vị trí khó nhìn dùng S55 chỉnh góc.
- Cần thay đồng hồ không dừng máy hoặc môi chất áp cao, chảy mạnh thì đặt thêm ống bảo vệ (thermowell) theo yêu cầu; báo trước để chọn chiều dài que khớp thermowell.
Câu hỏi thường gặp
Đồng hồ đo nhiệt độ WIKA 55 giá bao nhiêu?
Giá thay đổi theo model, cỡ mặt, thang đo và chiều dài que. Anh/chị gửi nhiệt độ làm việc, cỡ mặt, kiểu chân và ren cần dùng, Cao Phong báo giá trong ngày. Gọi 028 6270 3525.
WIKA 55 khác WIKA A52 thế nào?
Cả hai đều là đồng hồ lưỡng kim WIKA theo EN 13190. A52/R52 là dòng phổ thông cho HVAC, máy móc. Dòng 55 toàn inox, que dài tới 1000 mm, thang tới 600 °C, dành cho hoá chất, dầu khí, năng lượng và môi trường khắc nghiệt.
EN 13190 cấp 1 thì sai số bao nhiêu?
Sai số tính bằng °C theo từng thang: thang 0…100 °C sai số ±1 °C; thang 0…160 và 0…200 °C sai số ±2 °C; thang 0…300 và 0…400 °C sai số ±5 °C, trong dải đo của thang đó.
A5500, R5502 và S5550 khác nhau thế nào?
Cùng mặt 100 mm. A5500 chân sau, R5502 chân đứng, S5550 chân sau nhưng xoay được que và mặt số để chỉnh góc nhìn.
Đồng hồ WIKA 55 xuất xứ ở đâu?
WIKA là hãng thiết bị đo của Đức. Khách không yêu cầu hãng khác thì Cao Phong mặc định tư vấn đồng hồ đo nhiệt độ WIKA xuất xứ Đức.
Mua đồng hồ đo nhiệt độ WIKA 55 ở đâu tại TP.HCM?
Cao Phong cung cấp đồng hồ đo nhiệt độ WIKA Model 55 bản chân sau, chân đứng và chỉnh góc, tư vấn chọn thang đo và chiều dài que, giao toàn quốc, xuất VAT, giá riêng cho cửa hàng, nhà thầu và dự án.
