Cảm biến áp suất SENSYS là gì? Thông số, model và ứng dụng

3 Tháng 12, 2022 [post_view]

Cảm biến áp suất SENSYS là thiết bị của hãng Sensys (Hàn Quốc), đổi áp suất chất lỏng và khí thành tín hiệu 4–20 mA để đưa về PLC hoặc bộ điều khiển. Cao Phong tóm tắt thông số, model và ứng dụng của dòng cảm biến áp suất này ngay dưới đây.

Tóm tắt cảm biến áp suất SENSYS
Hạng mục	Thông số
Tín hiệu ra	4~20 mA
Nguồn cấp	9-30 VDC
Dải đo	Từ 0 – 3.5 bar đến 0 – 1000 bar, tuỳ model
Nối ren	PT1/4″
Cấp bảo vệ	IP65
Môi chất	Nước, dầu, khí

Cảm biến áp suất SENSYS là gì?

Cảm biến áp suất, còn gọi là cảm biến áp lực hay cảm biến đo áp suất (pressure transmitter), là thiết bị dùng để kiểm soát và đo lường giá trị áp suất trong các ứng dụng công nghiệp. Thiết bị chuyển đổi tín hiệu áp suất thành tín hiệu điện.

Sensys là thương hiệu đến từ Hàn Quốc, có các sản phẩm cảm biến áp suất, đồng hồ áp suất và cảm biến nhiệt. Bài cảm biến áp suất SENSYS là gì này tập trung vào dòng M5256, có phạm vi đo rộng cho đo áp suất chất lỏng và khí.

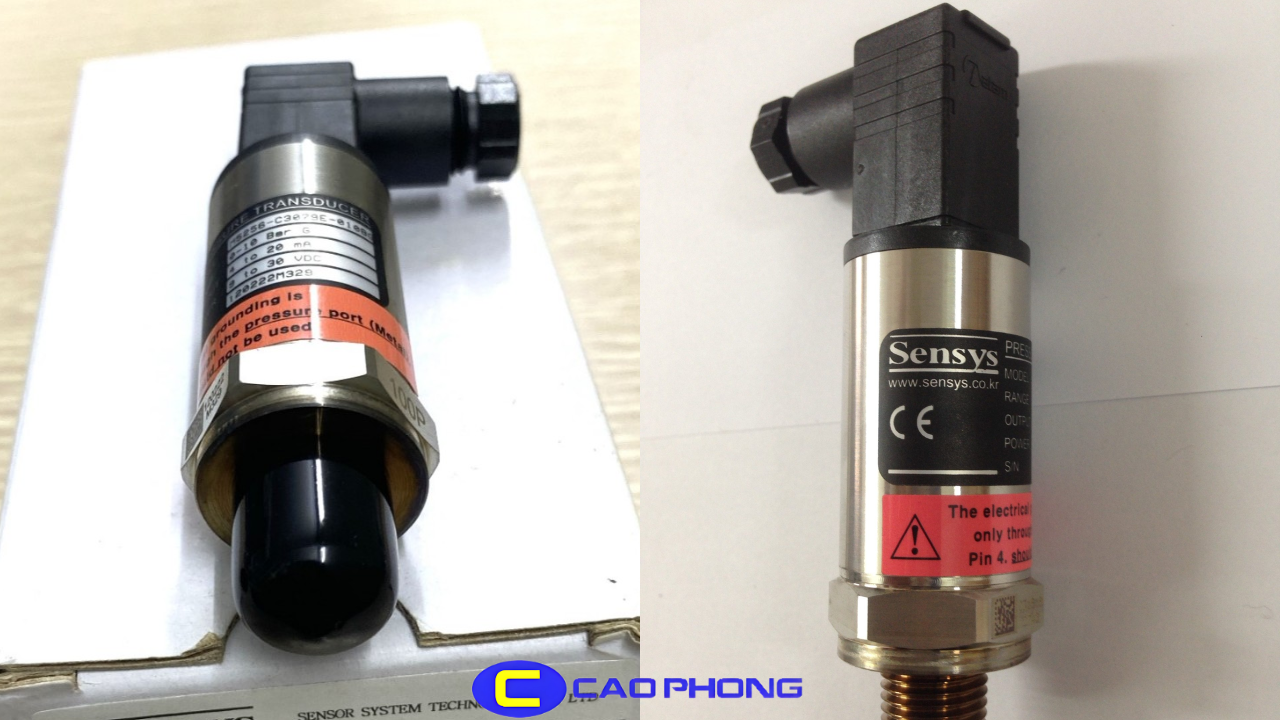

Cảm biến áp suất SENSYS là gì trong hệ thống đo lường áp lực chất lỏng và khí — Cảm biến áp suất SENSYS đo áp lực chất lỏng và khí trong công nghiệp

Thông số kỹ thuật cảm biến áp suất SENSYS

Thương hiệu: Sensys.
Xuất xứ: Hàn Quốc.
Dải đo áp suất đa dạng: 0 – 10 bar, 0 – 100 bar, 0 – 1000 bar…
Giấy tờ hợp chuẩn CE (tiêu chuẩn công nghệ Châu Âu).
Cấp bảo vệ: IP65.
Điện trở cách điện: 100㏁ @500VDC.
Kiểu nối cáp: Mini DIN43650.
Ngõ ra: 4~20mA (được bảo vệ nối ngược cực và ngắn mạch).
Nguồn cấp: 9-30VDC.
Nối ren: PT1/4″.
Nhiệt độ hoạt động: -40~125℃.
Áp suất đột ngột: 5 lần áp suất định mức.
Vật liệu: Thân vỏ thép không gỉ.
Chịu rung 20G, 20~200Hz.
Môi chất: nước, dầu, khí.

Thông số cảm biến áp suất SENSYS với dải đo đa dạng và thân vỏ thép không gỉ — Những thông số kỹ thuật của cảm biến áp suất SENSYS cần biết để chọn đúng thiết bị

Bản vẽ kỹ thuật

Bản vẽ kỹ thuật cảm biến áp suất SENSYS

Một số model thông dụng của cảm biến áp suất SENSYS

Model	Dải đo
Sensys M5256-C3079E-3.5BG	0 – 3.5 bar
Sensys M5256-C3079E-007BG	0 – 7 bar
Sensys M5256-C3079E-010BG	0 – 10 bar
Sensys M5256-C3079E-016BG	0 – 16 bar
Sensys M5256-C3079E-020BG	0 – 20 bar
Sensys M5256-C3079E-035BG	0 – 35 bar
Sensys M5256-C3079E-050BG	0 – 50 bar
Sensys M5256-C3079E-070BG	0 – 70 bar
Sensys M5256-C3079E-0100BG	0 – 100 bar
Sensys M5256-C3079E-0200BG	0 – 200 bar
Sensys M5256-C3079E-0250BG	0 – 250 bar
Sensys M5256-C3079E-0350BG	0 – 350 bar
Sensys M5256-C3079E-0500BG	0 – 500 bar
Sensys M5256-C3079E-0700BG	0 – 700 bar
Sensys M5256-C3079E-01KBBG	0 – 1000 bar

Ngoài ra còn nhiều dạng model khác phù hợp với yêu cầu và chức năng sử dụng.

Hình ảnh minh họa

Hình ảnh cảm biến áp suất SENSYS, góc nhìn 1 — Cảm biến áp suất Sensys

Hình ảnh cảm biến áp suất SENSYS, góc nhìn 2 — Cảm biến áp suất Sensys

Hình ảnh cảm biến áp suất SENSYS, góc nhìn 3 — Cảm biến áp suất Sensys

Nguyên lý làm việc của cảm biến áp suất Sensys

Cảm biến áp suất Sensys vận hành theo nguyên lý chung của các loại cảm biến áp suất: chuyển đổi áp suất thành tín hiệu điện nhỏ để truyền đi và hiển thị. Bên trong cảm biến là bộ chuyển đổi áp suất, có một màng ngăn phản ứng với áp suất tác động. Khi có lực tác động, màng ngăn bị biến dạng (võng). Độ lệch này được đo và chuyển thành tín hiệu điện, nhờ đó áp suất được giám sát và xử lý qua bộ vi xử lý, bộ điều khiển lập trình (PLC), máy tính và các thiết bị điện tử khác.

Ưu điểm của cảm biến áp suất Sensys

Cảm biến áp suất Sensys đáp ứng tiêu chuẩn CE, có khả năng chống áp suất đột ngột, bảo vệ mạch ngược ở đầu vào và chống ngắn mạch tại đầu ra. Các ưu điểm chính gồm:

Được chứng nhận theo tiêu chuẩn CE của Châu Âu.
Khả năng chống nhiễu EMI ở mức 10V/m.
Chức năng chống phân cực ngược.
Chế độ bảo vệ khi xảy ra ngắn mạch đầu ra.
Độ chính xác đạt 0,5% trên toàn dải đo (FS).
Đầu ra có kích thước nhỏ gọn.
Có thể vận hành trong dải nhiệt từ -40 đến 125 độ C.
Khả năng chống chịu với các yếu tố thời tiết.

Ứng dụng cảm biến áp suất Sensys trong thực tế

Cảm biến áp suất SENSYS được sử dụng cho nhiều ứng dụng khác nhau:

Cho hệ thống đo lường và hệ thống điều khiển.
Dùng trong việc đo áp suất trong các đường ống khí nén và đường ống thủy lực.
Ứng dụng cho hệ thống kiểm soát và điều khiển tự động.
Dùng cho kỹ thuật cơ khí, xây dựng và hệ thống máy khí nén, máy công cụ.

Nếu chỉ cần xem số đo tại chỗ, không cần gửi tín hiệu về tủ điều khiển, bạn có thể so sánh thêm với đồng hồ đo áp suất điện tử.

Kinh nghiệm chọn cảm biến áp suất SENSYS

Phân biệt trước khi chọn: đồng hồ áp suất để xem tại chỗ, cảm biến gửi tín hiệu liên tục về PLC hoặc biến tần, công tắc áp suất chỉ đóng ngắt tiếp điểm tại ngưỡng cài đặt.
Kiểm tra cả cỡ lẫn chuẩn ren: model này nối ren PT1/4″, và ren NPT không lắp với ren PT hoặc G.
Không lắp cảm biến trực tiếp lên đường hơi. Với hơi và nước nóng phải có van khoá và ống siphon chứa nước.
Bơm piston, van đóng nhanh hoặc đường ống có búa nước cần lắp giảm chấn trước cảm biến, để biên độ xung không vượt dải tối đa.
Chỉ so độ chính xác giữa hai hãng khi cùng cách tính, vì con số trên catalogue có thể tính theo các cách khác nhau.

Đặt mua cảm biến áp suất SENSYS tại Cao Phong

Bạn đang cần thiết bị đo áp suất cho hệ thống của mình? Hãy gửi cho Cao Phong dải đo, môi chất, kiểu ren và tín hiệu cần dùng để được tư vấn đúng model.

Câu hỏi thường gặp

Cảm biến áp suất SENSYS khác đồng hồ áp suất thế nào?

Đồng hồ áp suất dùng để xem tại chỗ và không cần điện. Cảm biến áp suất SENSYS cần nguồn cấp và gửi tín hiệu 4–20 mA liên tục về PLC, biến tần hoặc bộ hiển thị.

Dòng SENSYS M5256 dùng nguồn và tín hiệu gì?

Dòng này dùng nguồn cấp 9-30 VDC, ngõ ra 4~20 mA, được bảo vệ nối ngược cực và ngắn mạch. Kiểu nối cáp là Mini DIN43650.

Có lắp cảm biến áp suất SENSYS trực tiếp lên đường hơi được không?

Không. Nhiệt độ hoạt động -40~125 ℃ là của cảm biến, không phải của môi chất nóng trong ống. Đường hơi phải có van khoá và ống siphon chứa nước trước cảm biến.
