Van Bướm Điều Khiển Bằng Điện

Van Bướm Điều Khiển Bằng Điện

1,000

Đã bán: 1

Tên gọi:Van Bướm Điều Khiển Điện SAMWOO
Thương hiệu:Samwoo Valve
Nguồn điện:220 VAC, 24vDC, 380 VAC
Model:SWV-E
Lưu chất:Nước, nước nóng, nước sạch…
Thân:Gang
Đĩa:Inox 304.
Seat:Cao su EPDM.
Kết nối:Kẹp bích JIS 10K/ PN16/ ANSI #150
Áp suất làm việc:Max 16 kgf/cm2
Kích thước:DN40 to DN600
Xuất xứ:Hàn Quốc
Bảo hành:12 Tháng

còn 499 hàng

Mã: capo0409 Danh mục: , Brand:

Mô tả sản phẩm

Van bướm điều khiển điện (Electric Actuated Butterfly Valve) hay van bướm điện bao gồm van bướm gắn với bộ phận truyền điện (24VDC, 220 VAC, 380 VAC, tuyến tính 4-20mA…).

Các loại van bướm điện hoạt động đóng/ mở van nhờ vào nguồn điện cấp tác động trực tiếp qua các cơ cấu truyền động tớ trục van bướm làm cho van bướm thay đổi trạng thái.

van-buom-dieu-khien-dien
Hình ảnh van bướm điện

Dựa vào nhu cầu sử dụng mà ta dùng van bướm đóng mở ON/OFF hoặc van bướm điều khiển điện tuyến tính 4 – 20mA hay 0 – 10 VDC. Hiểu một cách đơn giản thì van bướm điều khiển bằng điện là phần van bướm đã được tháo bỏ tay gạt hay vô lăng, đồng thời gắn thêm thiết bị truyền động điện dùng để điều khiển van. Phần mô tơ này chạy được nhờ được cấp điện có nguồn điện 24V, 220V, 380V…

Cấu Tạo Van Bướm Điện

Van bướm điều khiển điện có cấu tạo gồm 2 phần chính: Van bướm & thiết bị truyền động.

Van Bướm

a/ Thân Van Bướm

Thân van bướm là một vòng kim loại (inox, gang hoặc nhựa….) bên cạnh đó có những lỗ được đúc liền để có các lỗ bắt bulong vào mặt bích định vị vị trí van trên đường ống

Thông thường, bạn sẽ cần dựa vào ứng dụng của van bướm để có thể tư vấn và lựa chọn loại van bướm điện phù hợp.

Có các loại van bướm điện nổi bật sau:

  • Van bướm gang điều khiển điện loại ON/OFF.
  • Van bướm gang điều khiển điện loại tuyến tính.
  • Van bướm inox điều khiển điện
  • Van bướm inox điều khiển điện loại tuyến tính.

b/ Đĩa van

Đĩa van (disc valve) hay còn được gọi là cánh bướm: Cánh van bướm thường được làm bằng nhiều vật liệu khác nhau như: gang, gang dẻo, thép, inox, nhựa, tefplon….Đĩa van làm nhiệm vụ điều khiển lưu lượng dòng chảy thông qua cơ cấu điều khiển hoặc tay quay kết nối bên ngoài van.

Đĩa van là một trong những bộ phận tiếp xúc trực tiếp với môi chất. Bởi vậy nên việc lựa chọn đĩa van là vô cùng quan trọng khi mua van bướm điện.

c/ Bộ phận làm kín:

Bộ phận làm kín hay còn gọi là gioăng làm kín, có thể bằng cao su, PTFE, TEFLON, NBR….

Ngoài ra chúng ta còn có các bộ phận khác như trục van, bánh răng định vị, bulong, v,v…

d/ Kiểu kết nối

Các loại van bướm điện có rất nhiều kiểu kết nối khác nhau như kẹp bích, lugtype…

* Thiết bị truyền động

Phần thiết bị truyền động dùng để điều khiển van thay vì dùng tay gạt hoặc tay quay. Phần thiết bị truyền động này chạy được nhờ được cấp điện có nguồn điện 24V, 220V, 380V hoặc 4 – 20m A (tuyến tính)…

van-buom-dieu-khien-dien
Sản phẩm valve bướm điều khiển bằng điện JOEUN

Van bướm dựa vào thiết bị truyền động có thể chia làm 2 loại sau:

  • Van bướm điện ON/OFF: Van bướm gắn phần truyền động ON/ OFF (24VDC, 220 VAC, 380 VAC..) được gọi chung là van bướm điều khiển bằng điện loại ON/ OFF.
  • Van bướm điện tuyến tính 4 – 20 mA: Van bướm gắn phần truyền dộng tín hiệu tuyến tính 4 – 20mA, được gọi chung là van bướm điều khiển bằng điện tuyến tính.

Đánh giá van bướm điều khiển điện

Trong các hệ thống đường ống của các nhà máy, xí nghiệp hiện nay van bướm bướm điều khiển điện được sử dụng để giúp tối ưu hóa nhân công và chi phí. Cùng với xu thế tự động hóa thì các van tự động đang dần thay thế các loại van tay trong hệ thống đường ống.

Ưu điểm nổi bật của van bướm điện:

  • Cấu tạo đơn giản, dễ dàng tháo lắp, vận hành.
  • Van bướm điện đóng/mở chậm thường từ 10 – 45 giây nên không gây hiện tượng shock áp trong đường ống.
  • Chi phí đầu tư thấp
  • Bền, sử dụng trong thời gian dài.
  • Tối ưu hóa chi phí nhân công vận hành đường ống, trong trường gặp sự cố sẽ có tín hiệu báo về phòng điều khiển từ đó có thể xử lý nhanh chóng và kịp thời.

Bên cạnh các ưu điểm nổi bật, các loại van bướm điều khiển bằng điện thường bị các nhược điểm sau:

  • Thời gian đóng mở chậm (Nếu hệ thống bạn cần đóng nhanh/ mở nhanh thì van điều khiển điện không phải là giải pháp cho bạn lúc này).
  • Mặc dù với mức chi phí đầu tư rẻ hơn các loại van cầu hay van bi, tuy nhiên van bướm điện vẫn còn cao hơn so với các dòng van cơ.

So sánh van bướm điện ON/OFF và van bướm điện tuyến tính

Rất nhiều câu hỏi về việc so sánh van bướm điều khiển điện ON/OFF và van bướm điện tuyến tính 4 – 20 mA.

Đặc điểmVan bướm điện ON/OFFVan bướm điện tuyến tính 4-20mA
Đặc điểm chungĐều sử dụng tín hiệu điện để đóng/mởĐều sử dụng tín hiệu điện để đóng/mở
Góc đóng/mởChỉ đóng/mở ở góc 90 độCó thể đóng/mở ở nhiều góc khác nhau, điều chỉnh theo nhu cầu
Tín hiệu điều khiểnTín hiệu ON/OFF đơn giảnTín hiệu analog 4-20mA
Khả năng điều khiển lưu lượngKhông điều khiển được lưu lượng, chỉ đóng hoặc mở hoàn toànCó thể điều khiển lưu lượng chính xác thông qua góc mở của van
Ứng dụngThích hợp cho các ứng dụng chỉ cần đóng/mở hoàn toàn, không cần điều chỉnh lưu lượng
Thích hợp cho các ứng dụng cần điều chỉnh lưu lượng chính xác, ví dụ như trong các hệ thống HVAC, xử lý nước, công nghiệp thực phẩm,…
Giá thànhThường rẻ hơn van bướm điện tuyến tínhThường đắt hơn van bướm điện ON/OFF

Các thương hiệu van bướm điện trên thị trường

Ngày càng có nhiều đơn vị và thương hiệu cung cấp van trên thị trường Việt Nam. Bạn cũng có thể tham khảo các thương hiệu sau đã được thị trường khẳng định và đánh giá cao: OMAL/ Ý, Metso/ Đức, KITZ/ Nhật Bản, TOMOE/ Nhật Bản, JOEUN YUANDA (Hàn Quốc), EAGLESKY/ Taiwan…..

Video test van bướm điện:

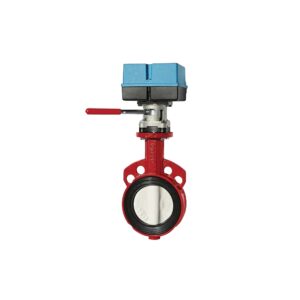

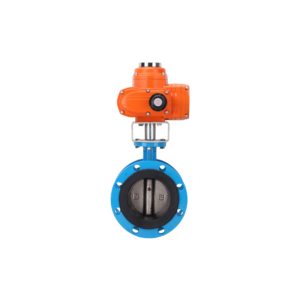

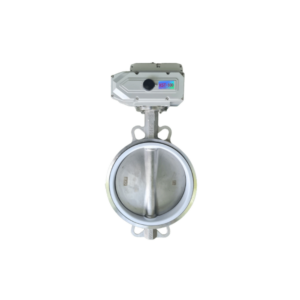

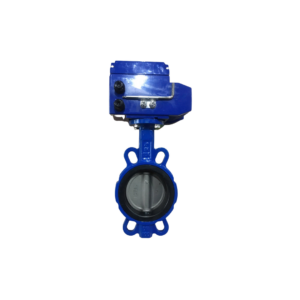

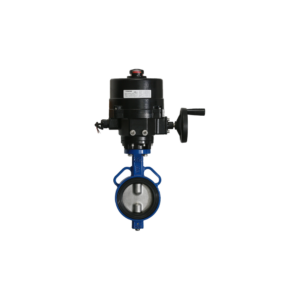

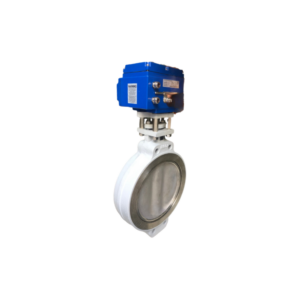

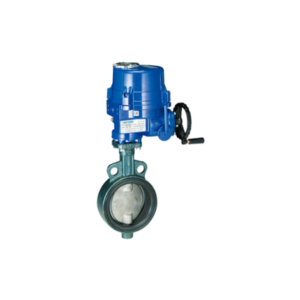

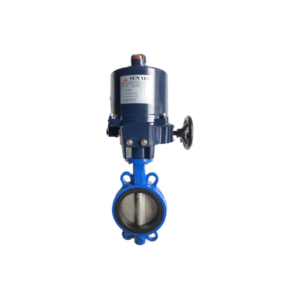

Hình ảnh các loại van bướm điều khiển điện

Mời các bạn tham khảo về hình ảnh thực tế các loại van bướm điện chúng tôi đang hỗ trợ! Các loại valve bướm điện này đang có sẵn tại kho của chúng tôi nhé!

Van Bướm Điều Khiển Bằng Điện

Van Bướm Điều Khiển Bằng Điện

Các sản phẩm tại CAO PHONG luôn đa dạng và phong phú, tuỳ thuộc vào nhu cầu của KHÁCH HÀNG chúng tôi sẽ tư vấn và lựa chọn giúp QUÝ KHÁCH HÀNG những sản phẩm phù hợp nhất.
