Mô tả sản phẩm
Cao Phong cung cấp van bướm điều khiển điện KST thân gang, đĩa inox 304, seat EPDM, đầu điện 220 VAC hoặc 24 VDC, cho hệ thống nước và HVAC của nhà máy tại TP.HCM và toàn quốc. Bộ van chịu áp làm việc tối đa 16 kgf/cm², dùng cho môi chất dưới 110 °C và lắp kẹp giữa mặt bích JIS 10K, PN16 hoặc ANSI 150.
Van bướm điều khiển điện KST là gì?
Đây là van bướm (butterfly valve) lắp sẵn bộ điều khiển điện (electric actuator) thương hiệu KST. Khi có tín hiệu điện, động cơ và hộp số trong đầu điện xoay trục van 90° để đóng kín hoặc mở hoàn toàn đường ống. Bộ van thay cho van bướm tay gạt ở vị trí cần đóng mở từ xa, theo tủ điện, rơ-le, phao hoặc PLC, nơi không có sẵn khí nén.
Khách hay tìm sản phẩm này với tên “van KST” hoặc “van bướm gang điện”. Bản tiêu chuẩn là on/off: van chỉ ở trạng thái đóng hết hoặc mở hết. Cần điều tiết lưu lượng theo tín hiệu 4–20 mA thì chọn van bướm điều khiển điện tuyến tính.

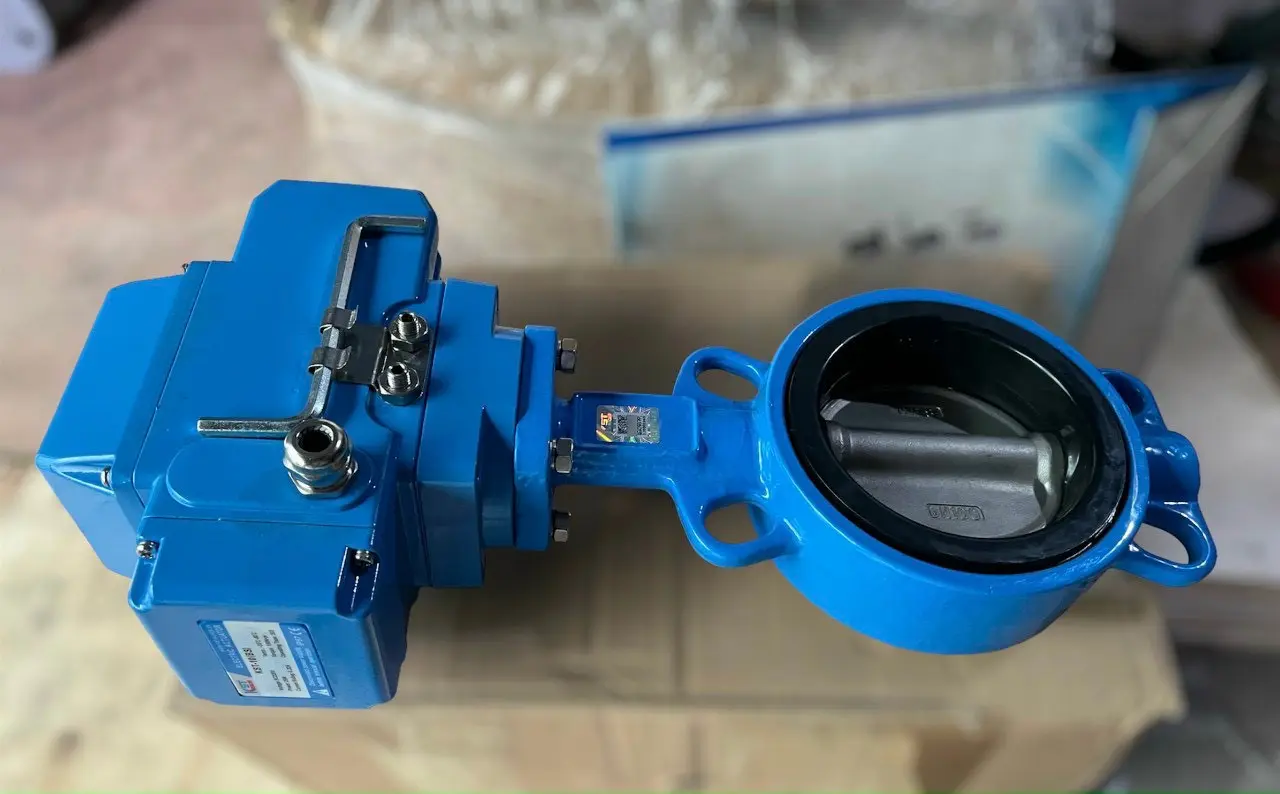

Cấu tạo van bướm điều khiển điện KST
- Đầu điện KST: vỏ kim loại sơn xanh, bên trong có động cơ, hộp số và công tắc hành trình giới hạn vị trí đóng/mở; có ốc luồn cáp để đấu dây.
- Tay vận hành khẩn cấp: cờ lê chữ L gắn sẵn trên nắp, dùng để xoay van bằng tay khi mất điện hoặc khi bảo trì.
- Thân van: gang, kiểu wafer có tai định vị, kẹp giữa hai mặt bích đường ống.
- Đĩa van: inox 304, xoay 90° quanh trục giữa dòng chảy.
- Seat EPDM: lớp cao su lót trong thân, làm kín khi đĩa đóng; phù hợp nước, dưới 110 °C.
- Bộ gá nối trục: nối trục đầu điện với trục van. Cao Phong lắp và chạy thử cả bộ trước khi giao.
Thông số kỹ thuật van bướm điều khiển điện KST
| Thông số | Giá trị |
|---|---|
| Thương hiệu đầu điện | KST |
| Ví dụ trong video | Đầu KST-10 lắp trên van DN100, nguồn 220 VAC |
| Nguồn điện | 220 VAC hoặc 24 VDC |
| Kiểu điều khiển | On/off |
| Vật liệu thân | Gang |
| Vật liệu đĩa | Inox 304 |
| Seat | EPDM |
| Kiểu thân | Wafer (kẹp giữa 2 mặt bích) |
| Chuẩn mặt bích lắp kèm | JIS 10K, PN16, ANSI 150 |
| Áp suất làm việc tối đa | 16 kgf/cm² |
| Nhiệt độ môi chất | Dưới 110 °C |
Nguồn: thông tin sản phẩm và ảnh thực tế.
Van bướm điều khiển điện KST dùng cho đâu?
- Hệ thống cấp nước, trạm bơm, bể chứa: đóng mở tự động theo phao, rơ-le hoặc PLC.
- Hệ thống HVAC: nước lạnh chiller, nước giải nhiệt, tháp giải nhiệt.
- Xử lý nước và nước thải ở nhiệt độ thường.
- Nước nóng dưới 110 °C và đường nước công nghệ trong nhà máy cần đóng mở từ xa.
Không nên dùng khi: đường hơi hoặc môi chất từ 110 °C trở lên (seat EPDM không chịu được; Cao Phong tư vấn loại van khác cho hơi); cần điều tiết lưu lượng (dùng van bướm điều khiển điện tuyến tính 4–20 mA); cần van tự đóng an toàn khi mất điện (dùng van bướm điều khiển khí nén tác động đơn, lò xo hồi); hệ PCCC bắt buộc van có giấy kiểm định (van bướm này không có giấy kiểm định PCCC).
Kinh nghiệm chọn và lắp van bướm điều khiển điện
- Chuẩn bị đủ thông tin trước khi hỏi giá: môi chất, cỡ ống (DN hoặc phi), áp làm việc và áp tối đa, nhiệt độ, chuẩn mặt bích, on/off hay tuyến tính, thường đóng hay thường mở, nguồn 220 VAC hay 24 VDC.
- Chọn cấp áp có dư: áp định mức của van nên bằng 1,2 lần áp làm việc; thực tế tối thiểu bằng 1,0 lần, không chọn thấp hơn.
- Đầu điện chọn theo lực xoay, không chỉ theo cỡ ống. Van gang seat EPDM cần lực đóng mở ít hơn van inox seat PTFE, nên cùng cỡ DN, van inox–PTFE phải dùng đầu điện lớn hơn. Mặt lắp ISO 5211 chỉ bảo đảm lắp vừa, không bảo đảm đủ lực.
- Báo đúng chuẩn mặt bích đường ống. Van wafer kẹp giữa hai bích; JIS 10K và PN16 khác nhau về lỗ bu-lông. Van ở cuối đường ống (một bên không có ống) nên dùng van kiểu lug.
- Đấu điện đúng sơ đồ trên nắp. Đầu on/off có dây chung, dây mở, dây đóng; không cấp điện đồng thời vào hai dây điều khiển vì dễ hỏng đầu điện.
- Đầu điện đóng mở chậm hơn đầu khí nén (vài chục giây), nên ít gây búa nước; lắp đầu điện hướng lên hoặc nằm ngang, ngoài trời nên có mái che.
Câu hỏi thường gặp
Giá van bướm điều khiển điện KST bao nhiêu?
Giá phụ thuộc cỡ van, nguồn điện, kiểu điều khiển và số lượng. Anh/chị gửi cỡ ống, môi chất, áp suất qua hotline 028 6270 3525 hoặc email để Cao Phong báo giá cả bộ đã lắp sẵn đầu điện.
Van bướm điện KST có điều tiết lưu lượng được không?
Bản on/off chỉ đóng hết hoặc mở hết. Cần điều tiết theo tín hiệu 4–20 mA thì chọn van bướm điều khiển điện tuyến tính; Cao Phong tư vấn cỡ đầu điện phù hợp.
Van này dùng cho đường hơi nóng được không?
Không. Seat EPDM chỉ dùng cho môi chất dưới 110 °C. Đường hơi cần loại van khác; Cao Phong tư vấn theo áp suất và nhiệt độ thực tế.
Mất điện thì van ở trạng thái nào?
Đầu điện on/off giữ nguyên vị trí lúc mất điện, không tự đóng. Có thể xoay van bằng tay vận hành khẩn cấp gắn trên nắp. Vị trí cần tự đóng an toàn khi mất điện nên dùng van điều khiển khí nén tác động đơn.
Cao Phong có lắp sẵn và chạy thử trước khi giao không?
Có. Cao Phong lắp đầu điện KST vào van và chạy thử đóng mở trước khi giao.
Van có giấy kiểm định PCCC không?
Không. Van bướm điều khiển điện này không có giấy kiểm định PCCC; hệ thống PCCC bắt buộc kiểm định cần chọn dòng van khác.
Video van bướm điều khiển điện KST
Mua van bướm điều khiển điện KST ở đâu tại TP.HCM?
Cao Phong có van bướm điều khiển điện KST và các dòng van bướm điều khiển điện, khí nén khác, lắp sẵn và chạy thử trước khi giao, giao toàn quốc, xuất VAT, giá riêng cho cửa hàng, nhà thầu và dự án.
