Mô tả sản phẩm

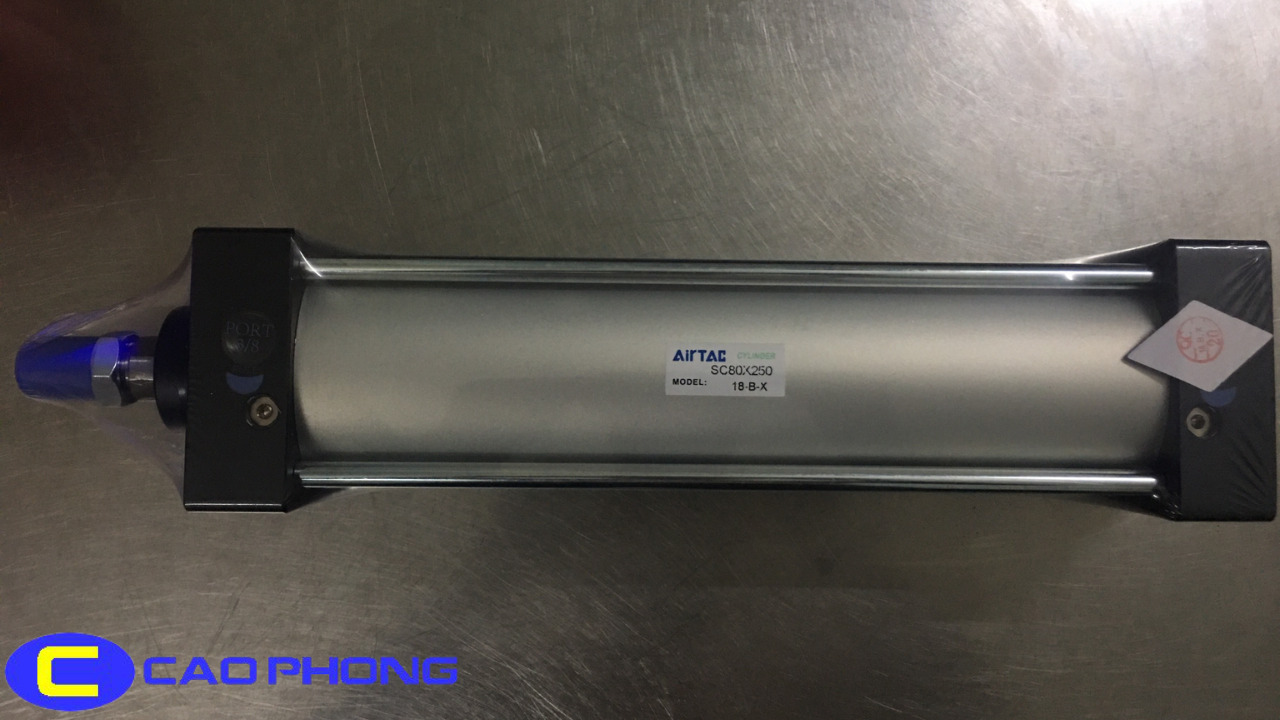

Cao Phong cung cấp xi lanh khí nén Airtac SC80x250-S, đường kính 80 mm, hành trình 250 mm, loại có từ tính, cho máy tự động hoá, trạm trộn và dây chuyền sản xuất tại TP.HCM và toàn quốc. Xi lanh có ren đầu cần M20x1,5 và cổng khí 3/8″, piston gắn nam châm để lắp cảm biến báo vị trí đầu và cuối hành trình.
Xi lanh khí nén SC80x250 là gì?
SC80x250-S là xi lanh khí nén (pneumatic cylinder) dòng SC của hãng Airtac, Đài Loan. Tên model đọc như sau:
- SC: dòng xi lanh tiêu chuẩn của Airtac, thân ống nhôm, 2 nắp vuông giữ bằng 4 thanh giằng.
- 80: đường kính trong xi lanh (bore) 80 mm.
- 250: hành trình (stroke) 250 mm, tức cần đẩy ra được tối đa 250 mm.
- -S: piston có nam châm từ tính, dùng với cảm biến từ gắn ngoài thân (kiến thức chung).
Khách tìm “xi lanh 80×250” hay “80*250” thường cần đúng cỡ này để thay xi lanh cũ cùng kích thước.
Cấu tạo và nguyên lý hoạt động
- Ống thân nhôm và 4 thanh giằng: giữ 2 nắp vuông đầu và cuối xi lanh.
- 2 cổng khí 3/8″ ở 2 nắp: cấp khí vào cổng sau thì cần đẩy ra, cấp khí vào cổng trước thì cần thu về (kiến thức chung: xi lanh tác động kép).
- Piston gắn nam châm: cảm biến từ gắn trên thân nhận biết piston đang ở đầu hay cuối hành trình, gửi tín hiệu về PLC.
- Cần piston ren M20x1,5: bắt khớp nối, đầu kẹp hoặc cơ cấu cần đẩy.
Thông số kỹ thuật xi lanh khí nén Airtac SC80x250-S
| Thông số | Giá trị |
|---|---|
| Tên gọi | Xi lanh khí nén Airtac SC80x250-S loại từ tính |
| Thương hiệu | Airtac (Đài Loan) |
| Model | SC80x250-S |
| Kết cấu | Thân ống nhôm, 2 nắp vuông, 4 thanh giằng |
| Đường kính xi lanh | 80 mm |
| Hành trình | 250 mm |
| Từ tính | Có, gắn được cảm biến từ |
| Ren đầu cần piston | M20 x 1,5 |
| Cổng khí | 3/8″ |
| Môi chất | Khí nén |
Nguồn: thông tin sản phẩm và ảnh thực tế.
Xi lanh khí nén Airtac SC80 dùng cho đâu?
- Trạm trộn bê tông, trạm trộn nhựa: đóng mở cửa xả, cửa phễu, cửa cân.
- Máy ép, máy dập, máy đóng gói: đẩy, kẹp, nâng hạ chi tiết với lực lớn hơn cỡ Ø32–63.
- Băng tải, cửa gạt phân loại cần biết vị trí cần đẩy qua cảm biến từ.
- Đóng mở van, cửa gió bằng cơ cấu tay đòn khí nén.
Không nên dùng khi:
- Cần hành trình khác 250 mm. Xi lanh không cắt ngắn được; chọn đúng mã hành trình, ví dụ Airtac SC63x250-S hoặc SC100x100-S.
- Cần quay van bi, van bướm 90°. Khi đó dùng bộ điều khiển khí nén (actuator) chuyên cho van.
- Dùng thuỷ lực (dầu áp cao). Xi lanh SC chỉ dùng cho khí nén.
Kinh nghiệm chọn và lắp xi lanh khí nén
- Đo đúng 2 con số: đường kính và hành trình. Thay xi lanh cũ thì đọc nhãn hoặc đo lòng ống và quãng cần chạy; thêm kích thước lắp (khoảng cách lỗ bắt, ren cần) để lắp lẫn được.
- Tính lực trước khi chọn cỡ. Lực đẩy lý thuyết = áp khí × diện tích piston. Với Ø80 ở 0,6 MPa khoảng 3.000 N (khoảng 300 kgf), chưa trừ ma sát; lực thu về nhỏ hơn vì cần piston chiếm diện tích (kiến thức chung).
- Đi kèm van điện từ 5/2. Xi lanh tác động kép dùng van 5 cổng 2 vị trí như Airtac 4V210-08; chọn đúng điện áp coil theo tủ điện.
- Chỉnh tốc độ bằng van tiết lưu ở cổng khí, tránh cần đập mạnh cuối hành trình (kiến thức chung).
- Lọc khí và không để cần bị lực ngang. Nước, bụi trong khí nén làm mòn phớt; lực ngang làm mòn bạc dẫn hướng. Dùng khớp nối mềm ở đầu cần khi cơ cấu lệch tâm (kiến thức chung).
Câu hỏi thường gặp
Xi lanh khí nén SC80x250 giá bao nhiêu?
Giá tuỳ số lượng và có kèm phụ kiện hay không. Anh/chị gửi model, số lượng hoặc gọi 028 6270 3525 để Cao Phong báo giá trong ngày.
Đuôi “-S” trong SC80x250-S nghĩa là gì?
“-S” là loại có từ tính: piston gắn nam châm, nên gắn được cảm biến từ trên thân để báo vị trí cần đẩy về PLC (kiến thức chung).
Xi lanh SC80 cần đầu nối khí cỡ nào?
Cổng khí của SC80x250-S là ren 3/8″. Chọn đầu nối nhanh ren 3/8″ và cỡ ống hơi phù hợp với lưu lượng cần.
Có xi lanh Airtac Ø80 hành trình khác không?
Có. Dòng SC có nhiều hành trình cho cùng đường kính 80 mm. Anh/chị báo hành trình cần, Cao Phong tư vấn mã phù hợp.
Xi lanh SC80x250-S dùng với van điện từ nào?
Xi lanh tác động kép dùng van điện từ khí nén 5/2, ví dụ Airtac 4V210-08 cổng 1/4″ hoặc cỡ lớn hơn nếu cần chạy nhanh. Chọn coil 24 VDC hay 220 VAC theo tủ điện.
Mua xi lanh khí nén Airtac SC80x250 ở đâu tại TP.HCM?
Cao Phong cung cấp xi lanh khí nén Airtac SC80x250-S và các cỡ xi lanh Airtac SC khác, kèm van điện từ khí nén, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho cửa hàng, nhà thầu, dự án.
