Mô tả sản phẩm

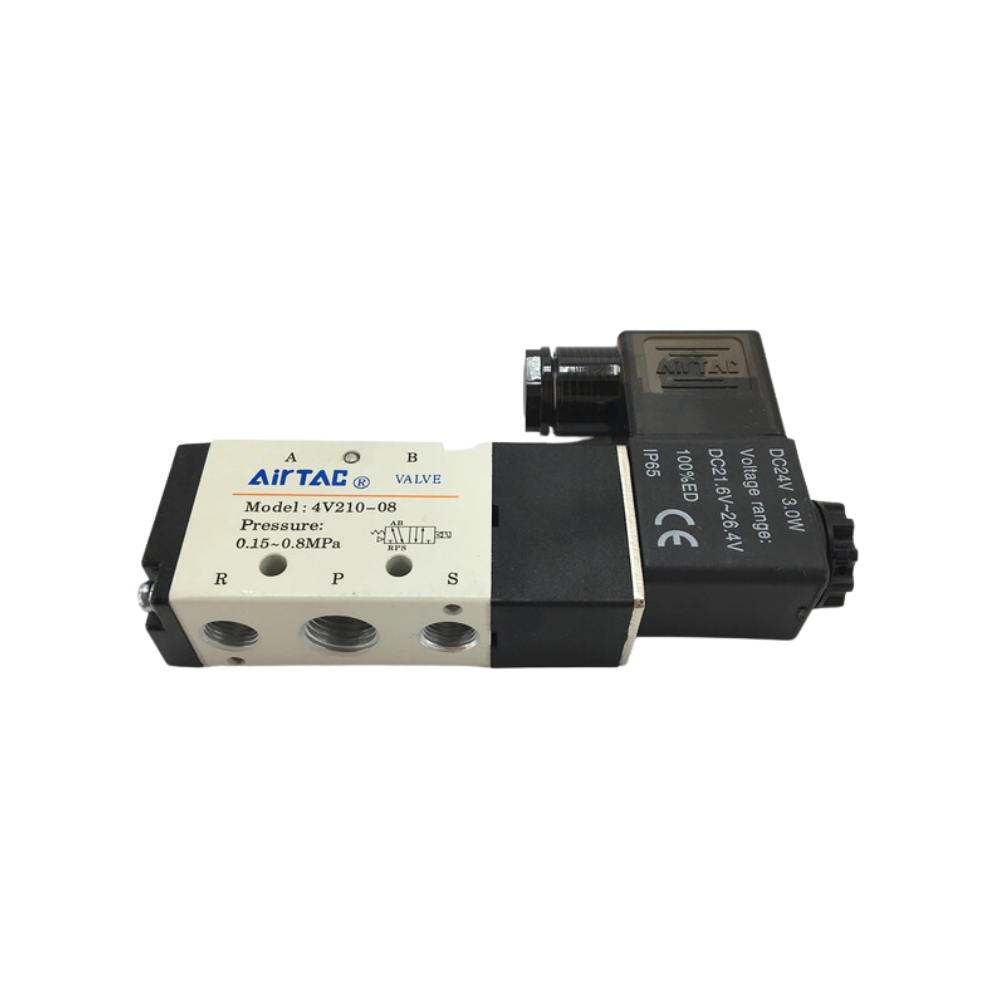

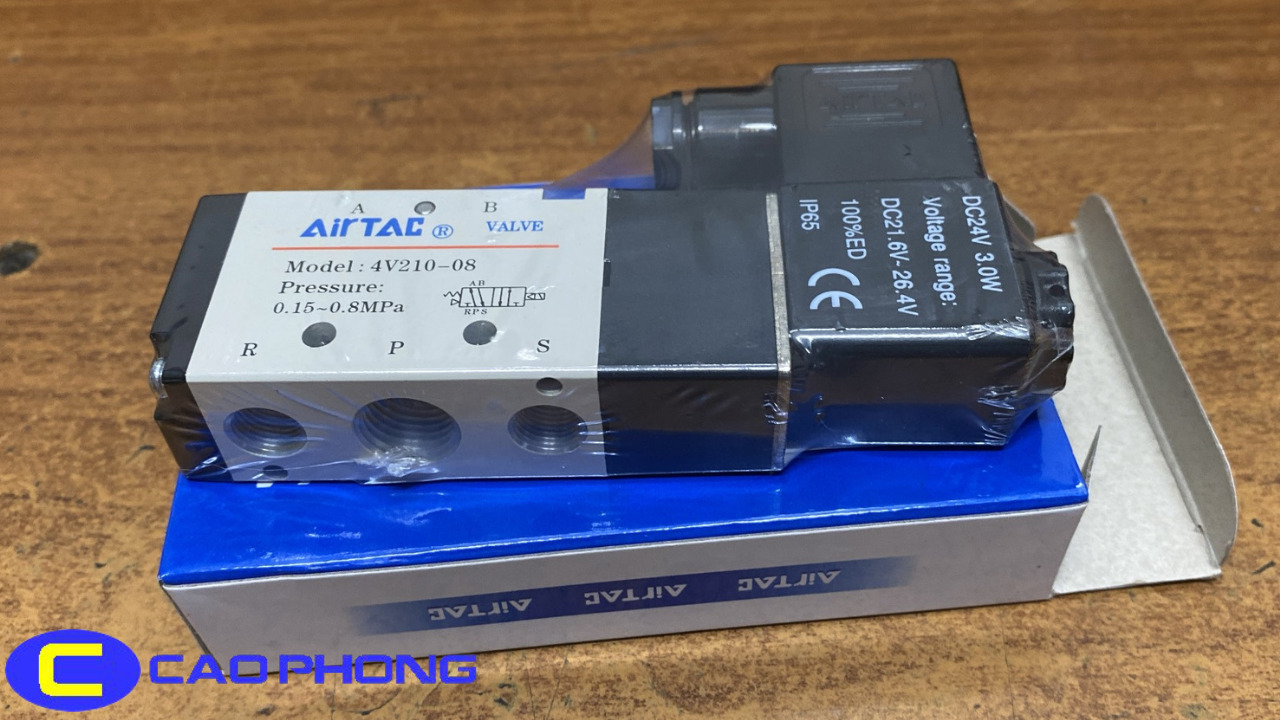

Cao Phong cung cấp van điện từ khí nén Airtac 4V210-08B coil 24 VDC, loại 5 cổng 2 vị trí cổng ren 1/4″, cho máy móc tự động hoá và dây chuyền sản xuất tại TP.HCM và toàn quốc. Van làm việc ở áp khí nén 0,15 – 0,8 MPa, coil đạt IP65 và chạy liên tục 100 % ED theo nhãn trên van.
Van điện từ khí nén Airtac 4V210-08 là gì?
Airtac 4V210-08 là van điện từ khí nén (pneumatic solenoid valve) 5 cổng 2 vị trí của hãng Airtac, Đài Loan. Bản 4V210-08B-DC-24V dùng coil 24 VDC, hợp với tủ điện điều khiển PLC.
Van không điều khiển nước hay hơi. Nó chỉ chia hướng khí nén để đẩy xi lanh hoặc cơ cấu chấp hành khí nén đi ra, đi vào.
Số “08” là cỡ cổng ren 1/4″. Bản cổng 1/8″ mang đuôi “06” (kiến thức chung).
Cấu tạo và nguyên lý hoạt động
- Thân van hợp kim nhôm: có 5 cổng: P cấp khí, A và B ra thiết bị, R và S xả khí.
- Coil điện 24 VDC, 3,0 W: chịu dải điện áp 21,6 – 26,4 V, chạy liên tục 100 % ED, IP65 (theo nhãn trên van).
- Con trượt bên trong: đổi đường khí giữa cổng A và cổng B.
- Hồi vị bằng lò xo: cấp điện cho coil thì van đảo chiều; ngắt điện thì lò xo đưa van về vị trí ban đầu (kiến thức chung: 4V210 là loại 1 đầu coil).
Thông số kỹ thuật van điện từ Airtac 4V210-08B-DC-24V
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Airtac (Đài Loan) |
| Model | 4V210-08B-DC-24V |
| Kiểu van | 5 cổng 2 vị trí (5/2), 1 đầu coil, hồi lò xo |
| Môi chất | Khí nén |
| Cổng P, A, B | Ren 1/4″ |
| Cổng xả R, S | Ren 1/8″ |
| Áp suất làm việc | 0,15 – 0,8 MPa (1,5 – 8 bar) |
| Nhiệt độ làm việc | −20 °C đến 70 °C |
| Điện áp coil | 24 VDC, 3,0 W, dải 21,6 – 26,4 V |
| Chế độ làm việc coil | 100 % ED (chạy liên tục) |
| Cấp bảo vệ | IP65 |
| Vật liệu thân | Hợp kim nhôm |
Nguồn: thông tin sản phẩm của Cao Phong và nhãn in trên van. Xem catalogue Airtac bên dưới.
Catalogue van điện từ khí nén Airtac 4V210-08B-DC-24V
Tải catalogue Airtac 4V210 (PDF)
Van điện từ khí nén 24V Airtac dùng cho đâu?
- Điều khiển xi lanh khí nén tác động kép trong máy công nghiệp: đẩy, kẹp, nâng hạ.
- Dây chuyền chiết rót, đóng gói, máy dán nhãn, robot gắp sản phẩm.
- Băng tải, cửa gạt, cơ cấu phân loại điều khiển bằng PLC 24 VDC.
- Cấp khí cho cơ cấu chấp hành khí nén tác động kép đóng mở van công nghiệp.
Không nên dùng khi:
- Cần đóng mở nước, dầu, hơi nóng. Khi đó chọn van điện từ nước, hơi thân đồng hoặc inox.
- Tủ điện chỉ có 220 VAC. Chọn bản coil 220 VAC, không cấp 220 V vào coil 24 VDC.
- Áp khí thấp hơn 0,15 MPa. Van cần áp tối thiểu này mới đảo chiều ổn định.
- Môi trường có gas, hơi dung môi dễ cháy nổ. Cần model có chứng chỉ chống cháy nổ.
Kinh nghiệm chọn và lắp van điện từ khí nén
- Đúng điện áp coil. Lắp nhầm coil 24 VDC vào nguồn 220 VAC là nguyên nhân cháy coil tức thì. Đọc nhãn coil trước khi đấu dây.
- Chọn 1 coil hay 2 coil. 4V210 có 1 coil, mất điện thì về vị trí ban đầu. Cần van giữ nguyên vị trí khi mất điện thì hỏi bản 2 coil 4V220 (kiến thức chung).
- Lọc khí trước van. Nước và bụi trong khí nén làm kẹt con trượt. Nên có bộ lọc tách nước ở đầu nguồn (kiến thức chung).
- Lắp giảm thanh ở cổng xả R, S để giảm tiếng ồn và chặn bụi lọt vào van (kiến thức chung).
- Khớp cỡ đầu nối nhanh với ren 1/4″ và cỡ ống hơi đang dùng; quấn băng tan vừa đủ, không để vụn băng tan lọt vào van (kiến thức chung).
Câu hỏi thường gặp
Van điện từ khí nén Airtac 4V210-08 giá bao nhiêu?
Giá phụ thuộc điện áp coil và số lượng. Anh/chị gửi model và số lượng, hoặc gọi 028 6270 3525 để Cao Phong báo giá trong ngày.
Airtac 4V210-08 và 4V210-06 khác nhau thế nào?
Khác cỡ cổng ren. 4V210-08 có cổng 1/4″, 4V210-06 có cổng 1/8″ (kiến thức chung). Nguyên lý 5 cổng 2 vị trí như nhau.
Van điện từ khí nén 24V dùng cho nước được không?
Không. Đây là van cho khí nén. Đóng mở nước, dầu hay hơi cần van điện từ nước, hơi thân đồng hoặc inox.
Coil 24V của van Airtac bị cháy có thay riêng được không?
Được. Coil là bộ phận rời, thay riêng không cần thay cả van. Anh/chị báo model van và điện áp để Cao Phong chọn đúng coil.
Van 4V210 có giữ vị trí khi mất điện không?
Không. 4V210 có 1 coil và lò xo hồi, mất điện thì van về vị trí ban đầu. Cần giữ vị trí thì dùng loại 2 coil (kiến thức chung).
Mua van điện từ khí nén Airtac 24V ở đâu tại TP.HCM?
Cao Phong cung cấp van điện từ khí nén Airtac 4V210-08B coil 24 VDC và xi lanh khí nén Airtac, giao toàn quốc, xuất hoá đơn VAT và có giá riêng cho cửa hàng, nhà thầu, dự án.
