Mô tả sản phẩm

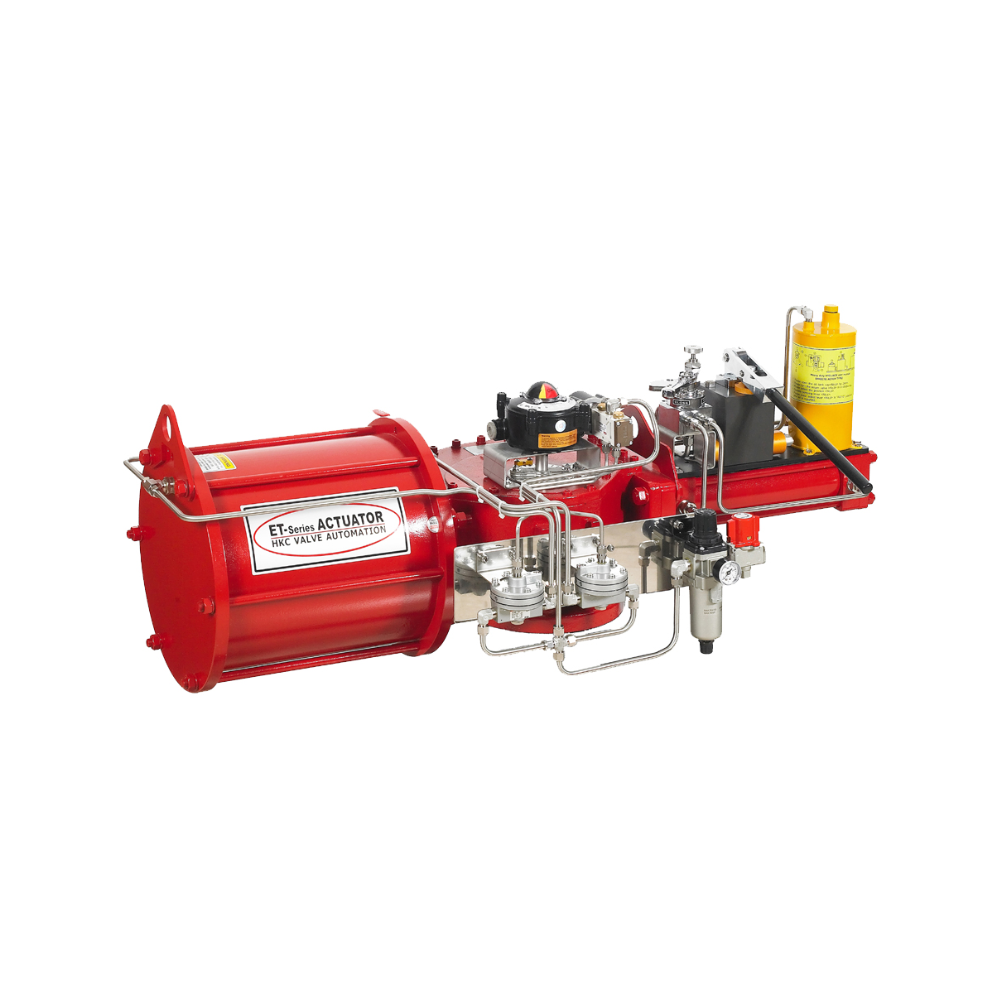

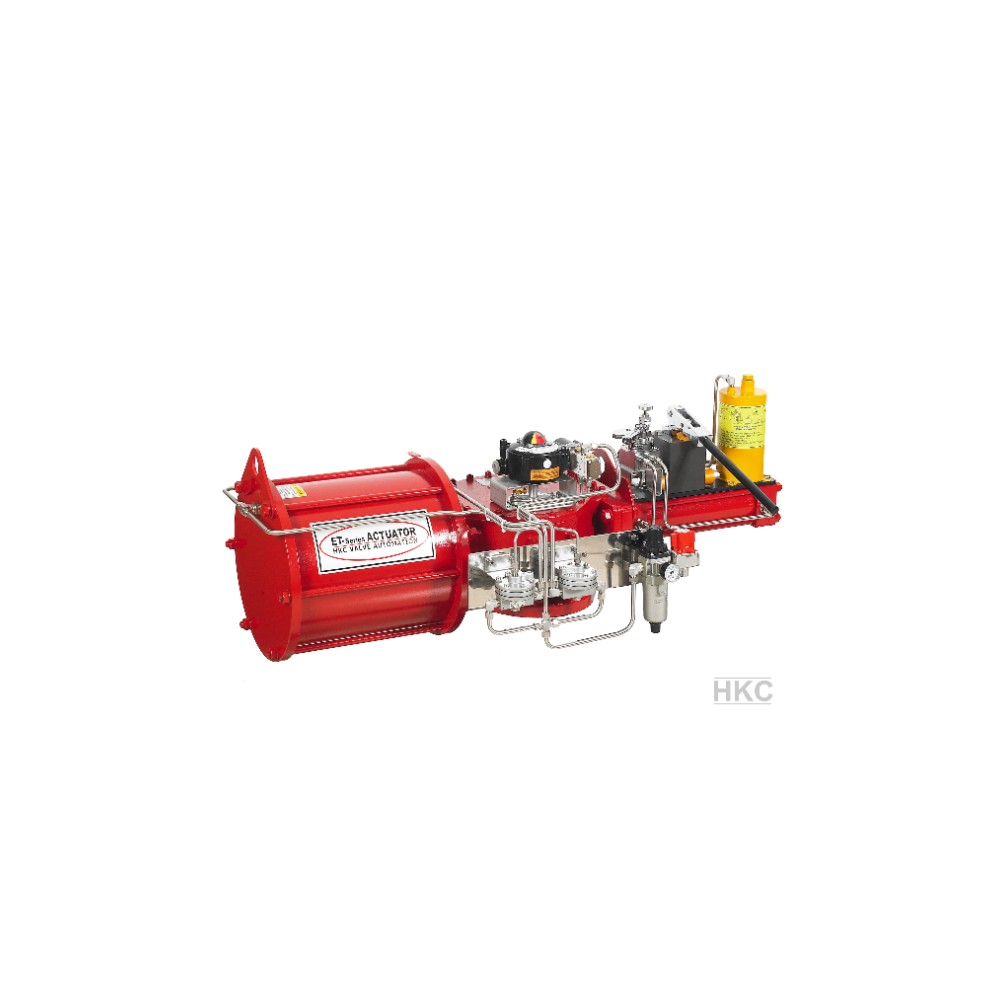

Giới thiệu bộ truyền động khí nén HKC ET Scotch Yoke
Bộ truyền động khí nén HKC ET Series Scotch Yoke là dòng actuator kiểu càng gạt (scotch yoke) do hãng HKC Hàn Quốc sản xuất, chuyên dùng để điều khiển đóng mở các loại van công nghiệp cỡ lớn như van bướm, van bi, van cầu trong nhà máy xử lý nước, nhiệt điện, hóa dầu, cấp thoát nước và các hệ thống đường ống công nghiệp. HKC ET nổi bật nhờ moment xoắn khởi động cao, phù hợp với các van đường kính lớn cần lực đóng mở mạnh ở đầu và cuối hành trình.
Công ty TNHH TM TBCN Cao Phong là đại lý phân phối chính thức HKC tại Việt Nam, cung cấp đầy đủ dòng ET Scotch Yoke kèm chứng nhận CO/CQ, bảo hành chính hãng và hỗ trợ kỹ thuật trực tiếp từ nhà máy. Khách hàng mua tại caophong.com.vn được tư vấn chọn size, test khí trước xuất xưởng và giao hàng toàn quốc.
Thông số kỹ thuật HKC ET Scotch Yoke
- Kiểu truyền động: Scotch Yoke (càng gạt), moment xoắn cao hai đầu hành trình.
- Kiểu tác động: Double Acting (tác động kép) và Spring Return (lò xo hồi).
- Áp suất khí cấp: 2 – 8 bar, khuyến nghị 5 bar.
- Nhiệt độ làm việc: -20°C đến +80°C (chuẩn), tùy chọn tới +150°C.
- Góc xoay: 90° (tùy chọn 120°, 180°).
- Chuẩn mặt bích: ISO 5211 kết nối van bướm, van bi.
- Vật liệu thân: hợp kim nhôm đúc anode cứng, piston thép xi mạ.
- Dải moment xoắn: từ vài trăm Nm đến hàng chục ngàn Nm cho van cỡ lớn (DN300–DN1200). Liên hệ Cao Phong để biết chi tiết theo size cụ thể.
Cấu tạo bộ truyền động HKC ET Scotch Yoke
Bộ truyền động ET sử dụng cơ cấu càng gạt scotch yoke chuyển động tịnh tiến của piston khí thành chuyển động xoay 90° của trục ra. Thân nhôm đúc anode cứng chống ăn mòn, hai piston đối xứng, lò xo hồi lắp theo cụm module dễ bảo trì. Trục ra chuẩn ISO 5211 lắp trực tiếp lên van hoặc qua bracket + coupling. Thiết kế hộp kín IP67 chống bụi nước ngoài trời.
Ứng dụng HKC ET Scotch Yoke
Dòng ET phù hợp cho van cỡ lớn trong các ngành: xử lý nước thải và cấp nước đô thị, nhiệt điện và nồi hơi, lọc hóa dầu, luyện kim, giấy và bột giấy, xi măng. Đặc biệt tối ưu với van bướm DN300 trở lên, van bi tích hợp cho đường ống dầu khí, và các vị trí yêu cầu đóng mở nhanh với moment lớn.
Ưu điểm HKC ET Scotch Yoke
- Moment xoắn khởi động và kết thúc cao, phù hợp van cỡ lớn.
- Thiết kế module – dễ bảo trì, thay thế lò xo tại hiện trường.
- Thân nhôm anode cứng, chống ăn mòn tốt hơn sơn tĩnh điện thường.
- Tương thích chuẩn ISO 5211 – lắp đặt lên hầu hết các loại van quay 1/4 vòng.
- Giá tốt hơn các hãng châu Âu cùng cấp, giao hàng nhanh có sẵn kho tại Việt Nam.
Hướng dẫn chọn mua HKC ET Scotch Yoke
Khi chọn ET actuator, khách hàng cần cung cấp: loại van (bi/bướm/cầu), DN, áp suất làm việc, kiểu tác động (DA hay SR), áp khí cấp, và điều kiện môi trường. Cao Phong hỗ trợ tính torque cần thiết (bao gồm hệ số an toàn 1.3 – 1.5) và chọn size ET phù hợp. Khách hàng cũng có thể tham khảo các dòng HKC khác tại Cao Phong.
Chính sách bảo hành HKC ET Scotch Yoke
Bảo hành chính hãng 12 tháng kể từ ngày xuất kho, 1 đổi 1 trong 7 ngày đầu nếu lỗi nhà sản xuất. Cao Phong hỗ trợ kỹ thuật trọn đời, cung cấp phụ kiện thay thế (seal kit, lò xo, piston) chính hãng HKC.
