Cảm biến áp suất WIKA S-11 màng phẳng cho môi chất đặc, nhớt, có hạt

Cao Phong cung cấp cảm biến áp suất WIKA S-11 màng phẳng, dải đo từ 0…0,1 bar đến 0…600 bar, ngõ ra 4–20 mA, nguồn 10–30 VDC, cho nhà máy thực phẩm, sơn, keo, hoá chất và máy chiết rót tại TP.HCM và toàn quốc. Màng cảm biến nằm phẳng ở đầu kết nối, nên môi chất đặc hoặc có hạt không đọng lại và không làm tắc cổng đo như cảm biến thường.

Cảm biến áp suất WIKA S-11 là gì?

Cảm biến áp suất (pressure transmitter) đo áp suất rồi đổi thành tín hiệu điện để đưa về PLC, SCADA hoặc bộ hiển thị. Ở cảm biến thường, môi chất đi qua một lỗ nhỏ rồi mới chạm màng đo. Với chất sệt, keo hay nước có cặn, lỗ này dễ bị tắc và cho kết quả sai.

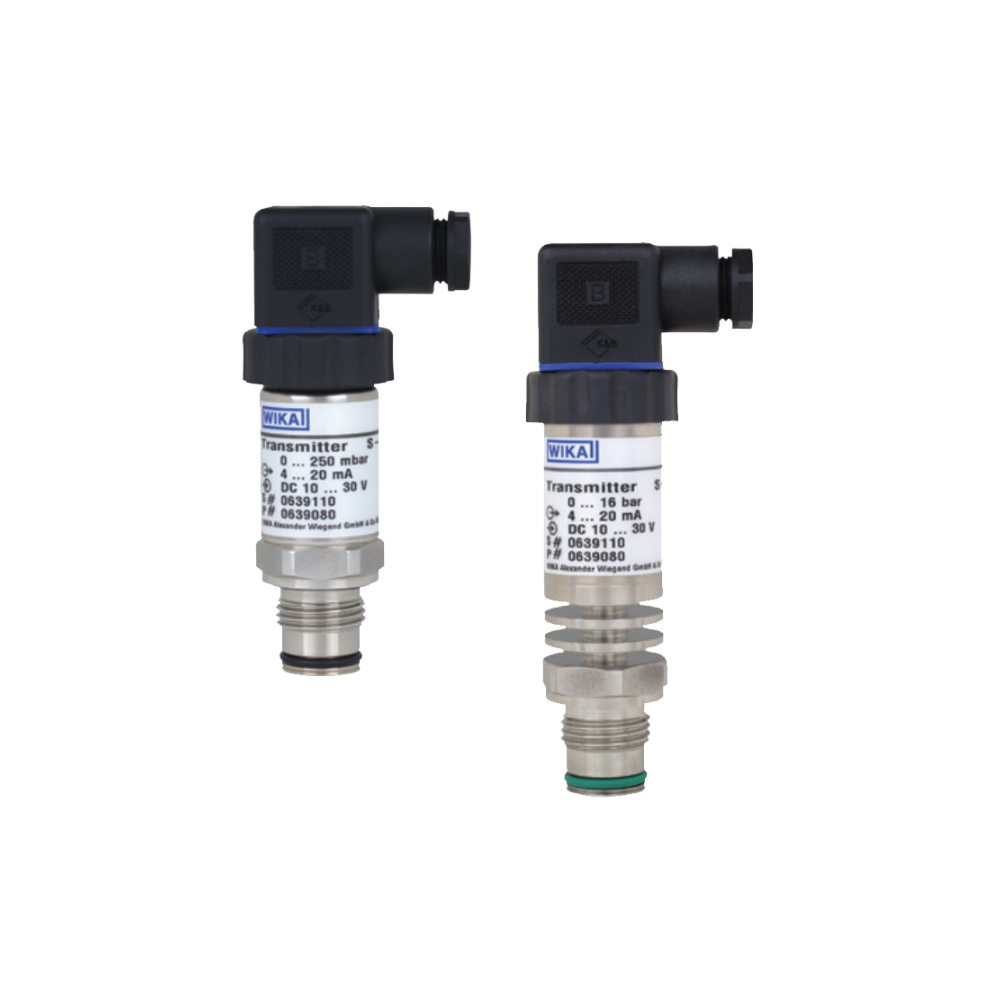

WIKA S-11 (còn viết S11, S 11) là bản “flush” của WIKA: màng đo đặt phẳng ở mặt đầu kết nối, tiếp xúc trực tiếp với môi chất. Hãng thiết kế dòng này cho môi chất nhớt và chứa hạt (viscous and particle-laden media). Cùng nhóm với WIKA S-10 (cổng đo thường) và S-20 (độ chính xác cao).

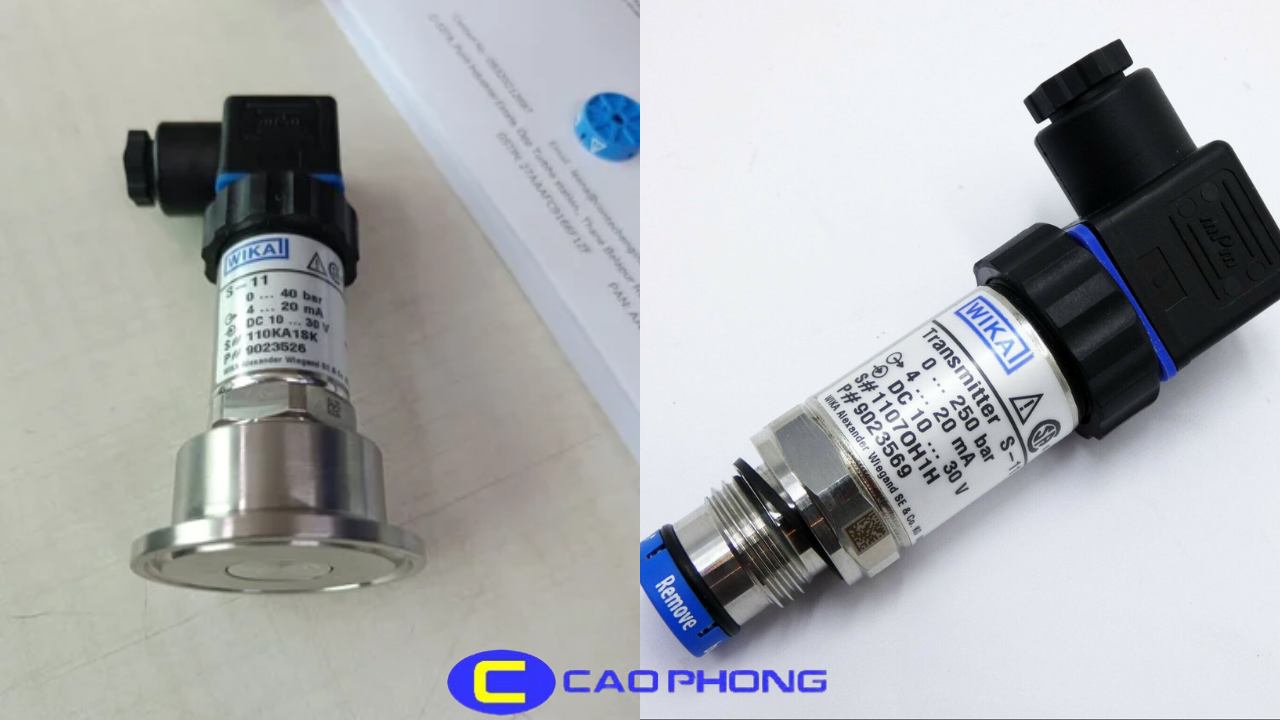

Cấu tạo và nguyên lý

• Màng phẳng (flush diaphragm): biến dạng theo áp môi chất; không có khe hay lỗ để cặn bám, dễ lau sạch khi vệ sinh dây chuyền.
• Mạch điện tử bên trong thân inox: đổi biến dạng màng thành tín hiệu 4–20 mA, nguồn nuôi 10–30 VDC.
• Kết nối quá trình nhiều cấu hình: bản ren có nắp nhựa bảo vệ màng (tháo ra trước khi lắp) và bản kẹp clamp, chọn theo đường ống.
• Đầu nối điện dạng giắc góc: tháo rời được, dễ đấu dây và thay thế.
• Tem trên thân: ghi dải đo, ngõ ra, nguồn cấp và mã đặt hàng P# để tra lại đúng cấu hình khi thay thế.

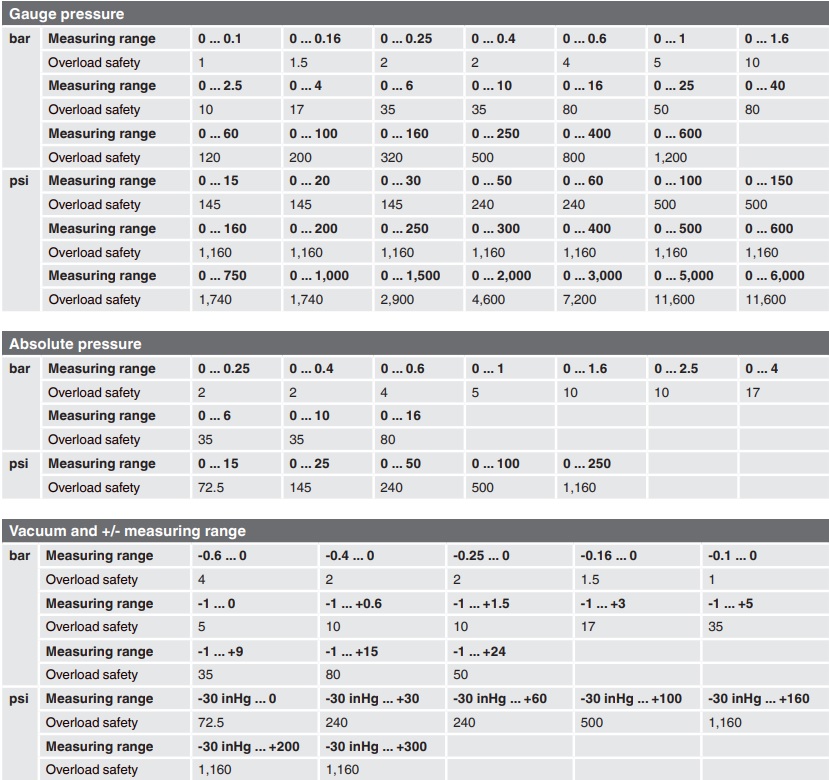

Thông số kỹ thuật WIKA S-11

Nguồn: bảng dải đo trích datasheet WIKA Model S-11 và tem sản phẩm thực tế.

WIKA S-11 dùng cho đâu?

• Thực phẩm và đồ uống: đo áp đường ống sữa, nước sốt, siro, bột nhão.
• Máy chiết rót và đóng gói: giám sát áp bồn cấp và đầu chiết với sản phẩm đặc.
• Sơn, keo, mực in, hoá chất có hạt: nơi cảm biến thường hay bị tắc cổng đo.
• Đo mức bồn: lắp ở đáy bồn, đổi áp cột chất lỏng thành mức (dùng dải đo thấp như 0…0,1 đến 0…1 bar).

Không nên dùng khi: môi chất là nước sạch, khí nén, dầu thuỷ lực sạch (cảm biến cổng đo thường như WIKA S-10, S-20 hoặc A-10 đủ dùng và dễ thay hơn); dây chuyền bắt buộc chứng nhận vệ sinh 3-A hoặc EHEDG (hỏi Cao Phong dòng cảm biến vệ sinh riêng); cần màn hình hiển thị tại chỗ (dùng thêm bộ hiển thị hoặc công tắc áp suất điện tử có màn hình).

Kinh nghiệm chọn và lắp WIKA S-11

1. Chọn dải đo khoảng 1,2 – 2 lần áp làm việc. Ví dụ áp hệ 6 bar thì chọn 0…10 bar. Dải quá lớn làm giảm độ phân giải, dải quá sát dễ quá áp khi có xung áp.
2. Đọc đúng mã P# trên tem khi thay thế. Mỗi mã ứng với một dải đo, ngõ ra và kiểu kết nối. Gửi ảnh tem cho Cao Phong để tra đúng hàng thay.
3. Không chạm vật cứng vào màng phẳng. Giữ nắp bảo vệ tới lúc lắp; khi vệ sinh chỉ lau hoặc xịt rửa, không dùng que chọc.
4. Chọn đúng kết nối với đường ống có sẵn. Báo Cao Phong ren hay clamp, cỡ bao nhiêu, để đặt mã có kết nối phù hợp, tránh phải chế thêm đầu chuyển (đầu chuyển tạo khe đọng cặn).
5. Đấu dây 4–20 mA 2 dây, nguồn 10–30 VDC. Tín hiệu dòng chống nhiễu tốt khi kéo dây xa về tủ PLC; đi dây tín hiệu tách khỏi dây động lực.
6. Hỏi thời gian giao trước khi chốt. Cảm biến WIKA có nhiều cấu hình, phần lớn mã đặt theo đơn, nên báo khách thời gian chờ ngay khi báo giá.

Câu hỏi thường gặp

Cảm biến áp suất WIKA S-11 giá bao nhiêu?

Giá tuỳ dải đo, kiểu kết nối và số lượng. Gửi dải đo, môi chất và ảnh tem (nếu thay thế), Cao Phong báo giá và thời gian giao. Gọi 028 6270 3525.

WIKA S-11 khác S-10 thế nào?

S-10 có cổng đo thường, môi chất đi qua lỗ nhỏ tới màng. S-11 có màng phẳng ở mặt đầu, không lỗ đo, nên dùng được cho chất nhớt, sệt, có hạt mà không bị tắc.

WIKA S-11 đo được chân không không?

Có. S-11 có các dải chân không và dải ± như −1…0 bar, −1…+5 bar, −1…+24 bar, ngoài các dải áp tương đối và áp tuyệt đối.

WIKA S-11 xuất tín hiệu gì?

Mẫu Cao Phong bán xuất tín hiệu 4–20 mA, nguồn cấp 10–30 VDC, đấu thẳng vào ngõ vào analog của PLC hoặc bộ hiển thị.

Có datasheet WIKA S-11 không?

Bảng dải đo và giới hạn quá áp trích datasheet hãng có ngay trên trang này. Cần thông số chi tiết hơn cho một mã cụ thể, gửi mã P# cho Cao Phong để tra.

Lắp cảm biến S-11 để đo mức bồn được không?

Được. Lắp ở đáy bồn hở, chọn dải đo thấp. Ví dụ bồn nước cao 5 m tạo áp khoảng 0,5 bar, chọn dải 0…0,6 bar.

Mua cảm biến áp suất WIKA S-11 ở đâu tại TP.HCM?

Cao Phong cung cấp cảm biến áp suất WIKA S-11 và các dòng cảm biến, đồng hồ áp suất WIKA khác, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho nhà máy, nhà thầu, đơn vị tích hợp máy.
