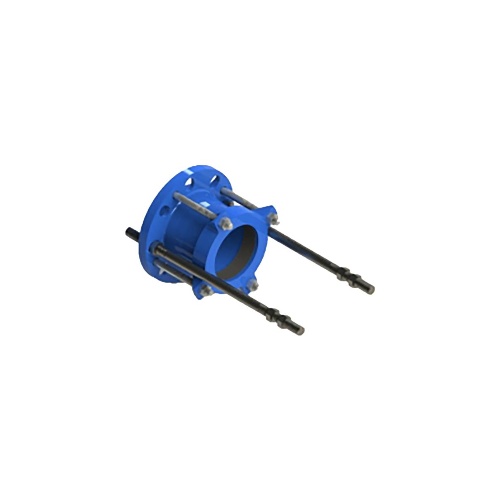

Bù Gang Mặt Bích (Bù Manchon BE, DN50–DN300)

Bù gang mặt bích là gì?

Bù gang mặt bích (còn gọi là bù manchon, khớp nối bù, flange socket) là phụ kiện gang cầu dùng để bù đoạn hở giữa hai mặt bích trên đường ống. Thân có thể trượt dọc trục, cho phép tháo lắp van hoặc thiết bị mà không cần cắt ống hay dịch chuyển cả tuyến.

Đây là chi tiết bắt buộc ở mọi vị trí có van cổng, van bướm hoặc đồng hồ nước trên tuyến chôn ngầm. Không có bù gang, muốn thay van phải cắt ống — vừa tốn thời gian vừa phải ngừng cấp nước cả khu vực. Với công trình cấp nước đô thị, đây là chi tiết quyết định khả năng bảo trì về sau.

Lưu ý về vật liệu: phụ kiện nhóm này đúc từ gang cầu (ductile iron) mác GJS500-7 hoặc FCD450-12 theo ISO 2531 (tương đương TCVN 10177). Gang cầu có độ bền kéo trên 500 MPa và độ giãn dài trên 7% — dai hơn hẳn gang xám, chịu được tải trọng đất lấp và rung động xe cộ khi chôn ngầm. Bề mặt phủ sơn epoxy trong ngoài, chống ăn mòn trong môi trường đất ẩm.

Thông số kỹ thuật bù gang mặt bích

Bảng tra kích thước bù gang mặt bích

Bảng dưới đối chiếu DN với đường kính ngoài ống và số bu lông mặt bích theo EN 1092-2 PN16 — dùng để chuẩn bị bu lông và gioăng khi lắp.

Cách chọn bù gang mặt bích đúng cho công trình

Xác định cỡ DN theo đường ống và cấp áp lực của tuyến. Quan trọng hơn là chọn đúng kiểu: BE (một đầu bích một đầu trơn), BF (hai đầu bích), BU (dạng ống lồng). Với vị trí lắp van cổng, dùng loại BE cho phép rút van ra dễ hơn. Kiểm tra khoảng bù cần thiết — thường 30–70mm tùy cỡ.

Về cấp áp lực, PN10 dùng cho hệ cấp nước sinh hoạt thông thường, PN16 cho tuyến truyền tải hoặc hệ có bơm áp cao. Chọn sai cấp áp lực không chỉ ảnh hưởng độ bền mà còn khiến mặt bích không khớp bu lông — PN10 và PN16 có số lỗ và đường kính vòng bu lông khác nhau ở một số cỡ DN.

Lưu ý khi lắp đặt bù gang mặt bích

• Siết bu lông ty giằng đều theo hình sao, không siết lệch một bên gây hở gioăng.
• Kiểm tra gioăng EPDM đúng cỡ và không bị xoắn trước khi siết.
• Chừa khoảng bù đủ để rút van ra — đo trước khi đặt hàng, không ước lượng.
• Với ống HDPE, cần thêm vòng đệm chống tụt vì nhựa mềm hơn gang.
• Sau khi lấp đất, không siết lại bu lông vì có thể làm vỡ lớp sơn epoxy.

Câu hỏi thường gặp

Bù gang BE, BF, BU khác nhau thế nào?

BE có một đầu mặt bích và một đầu trơn để cắm vào ống. BF có hai đầu đều là mặt bích. BU là dạng ống lồng, dùng khi cần bù khoảng lớn. Chọn theo cấu hình tuyến ống hiện có.

Bù gang có chịu được ống HDPE không?

Được, nhưng cần vòng đệm chống tụt vì HDPE mềm và giãn nở nhiệt nhiều hơn gang. Báo bên em biết vật liệu ống để chọn đúng bộ phụ kiện.

Gang cầu khác gang xám thế nào?

Gang cầu có graphit dạng cầu nên dai và chịu va đập tốt, độ giãn dài trên 7%. Gang xám có graphit dạng phiến, giòn, dễ nứt khi chịu tải động. Với đường ống chôn ngầm chịu tải xe cộ, gang cầu là bắt buộc.

Có cần gioăng riêng khi lắp mặt bích không?

Có. Gioăng EPDM phải mua riêng theo cỡ DN và cấp áp lực, thường không đi kèm phụ kiện. Cao Phong cung cấp kèm nếu anh chị báo trước khi đặt.

Cao Phong có giao hàng công trình không?

Có. Hàng gang cầu cỡ lớn giao thẳng công trình bằng xe tải, khu vực TP.HCM và các tỉnh lân cận. Đơn lớn có xe cẩu hỗ trợ hạ hàng.

Mua bù gang mặt bích tại Cao Phong

Cao Phong phân phối phụ kiện gang cầu và van công nghiệp tại TP.HCM. Dòng bù gang mặt bích có sẵn dải DN50 – DN300, xuất hóa đơn VAT, kèm chứng từ CO/CQ cho công trình.

Giá hiển thị chỉ mang tính tham khảo — hàng gang cầu báo giá theo cỡ DN, cấp áp lực và số lượng thực tế. Khách thường đặt kèm với van cổng và mặt bích. Gọi hotline 028 6270 3525 hoặc nhắn Zalo để kỹ sư tư vấn và báo giá chính xác.
