Cách chọn lọc Y đúng kỹ thuật: Hướng dẫn chi tiết từ chuyên gia

9 Tháng 5, 2025

(2)

Lọc Y là thiết bị không thể thiếu trong hệ thống đường ống công nghiệp, giúp ngăn ngừa tạp chất gây hại cho các loại van công nghiệp, máy bơm và đồng hồ đo. Tuy nhiên, việc chọn sai kích thước hoặc vật liệu lọc Y có thể gây tắc nghẽn, hư hại thiết bị và tốn kém chi phí bảo trì. Trong bài viết này, chuyên gia Cao Phong sẽ hướng dẫn bạn cách chọn lọc Y đúng kỹ thuật, đảm bảo hiệu quả vận hành và độ bền cho toàn hệ thống.

Nội Dung

Lọc Y là gì?

Lọc Y (Y-Strainer) là một thiết bị cơ khí có hình dáng giống chữ Y, được lắp đặt trên đường ống dùng để loại bỏ các tạp chất rắn như cát, rỉ sét, vụn kim loại…ra khỏi dòng chất lỏng trước khi chất lỏng hoặc khí đi qua các thiết bị như van, đồng hồ đo, máy bơm.

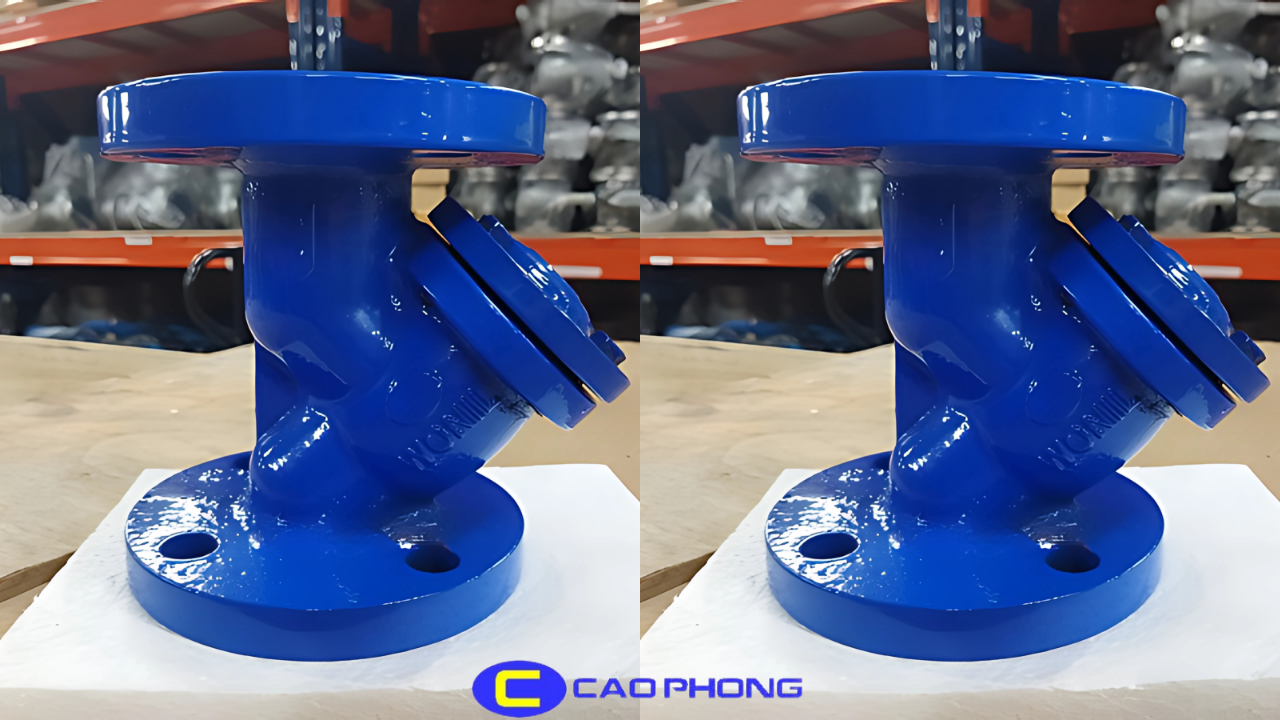

Cấu tạo lọc Y kết hợp với nguyên lý loại bỏ tạp chất trong hệ thống đường ống — Lọc Y giữ vai trò quan trọng trong việc ngăn ngừa cát và rỉ sét đi vào máy bơm

Nguyên Lý Hoạt Động

Khi dòng chất lỏng chảy qua lọc Y, tạp chất sẽ bị giữ lại ở lưới lọc, còn lưu chất sạch tiếp tục di chuyển trong hệ thống. Tùy loại chất lỏng và yêu cầu kỹ thuật, người dùng sẽ chọn kích thước lưới (mesh size) phù hợp để đảm bảo hiệu quả trong quá trình lọc.

Ứng Dụng Thực Tế

Dùng trong hệ thống cấp nước và xử lý nước thải.
Hệ thống làm mát HVAC và PCCC.
Được sử dụng cho đường ống dẫn hơi, dầu, hóa chất.
Nhà máy sản xuất đồ uống, thực phẩm, dược phẩm.

Vì sao cần chọn đúng kích thước lọc Y?

Gây ra ảnh hưởng đến hiệu Suất hoạt động của hệ thống đường ống

Lọc Y được lắp đặt trực tiếp vào hệ thống đường ống. Nếu kích thước lọc không phù hợp với hệ thống, có thể gây ra cản trở dòng chảy, làm giảm hiệu suất hoạt động hoặc gây rung lắc cho hệ thống.

Tránh tắc nghẽn, giảm thiểu chi phí bảo trì

Một lọc Y đúng kích cỡ với mesh size phù hợp sẽ ngăn ngừa các tạp chất hiệu quả, giảm nguy cơ nghẹt lưới và hạn chế hư hỏng các thiết thiết bị. Từ đó giúp chúng ta giảm thiểu các chi phí bảo trì và thay thế.

Tăng tuổi thọ thiết bị như van, máy bơm, đồng hồ đo

Lọc Y hoạt động như một chiếc lá chắn giúp bảo vệ các thiết bị phía sau khỏi rác, cặn bẩn, đảm bảo chúng hoạt động ổn định và bền bỉ hơn, tránh được các hỏng hóc không mong muốn.

Cách xác định kích thước lọc Y chính xác theo tiêu chuẩn kỹ thuật

Để đảm bảo được hiệu suất cũng như độ bền của hệ thống, việc lựa chọn lọc y có kích thước phù hợp cần dựa vào 2 yếu tố quan trọng là inch/DN (kích thước vật lý) và Mesh size (kích thước lưới lọc). Kích thước vật lý sẽ quyết định sự tương thích với hệ thống đường ống, còn Mesh size ảnh hưởng đến khả năng lọc các tạp chất bên trong đường ống. Hiểu rõ được điều này sẽ giúp vận hành hệ thống ổn định, ngăn ngừa tắc nghẽn.

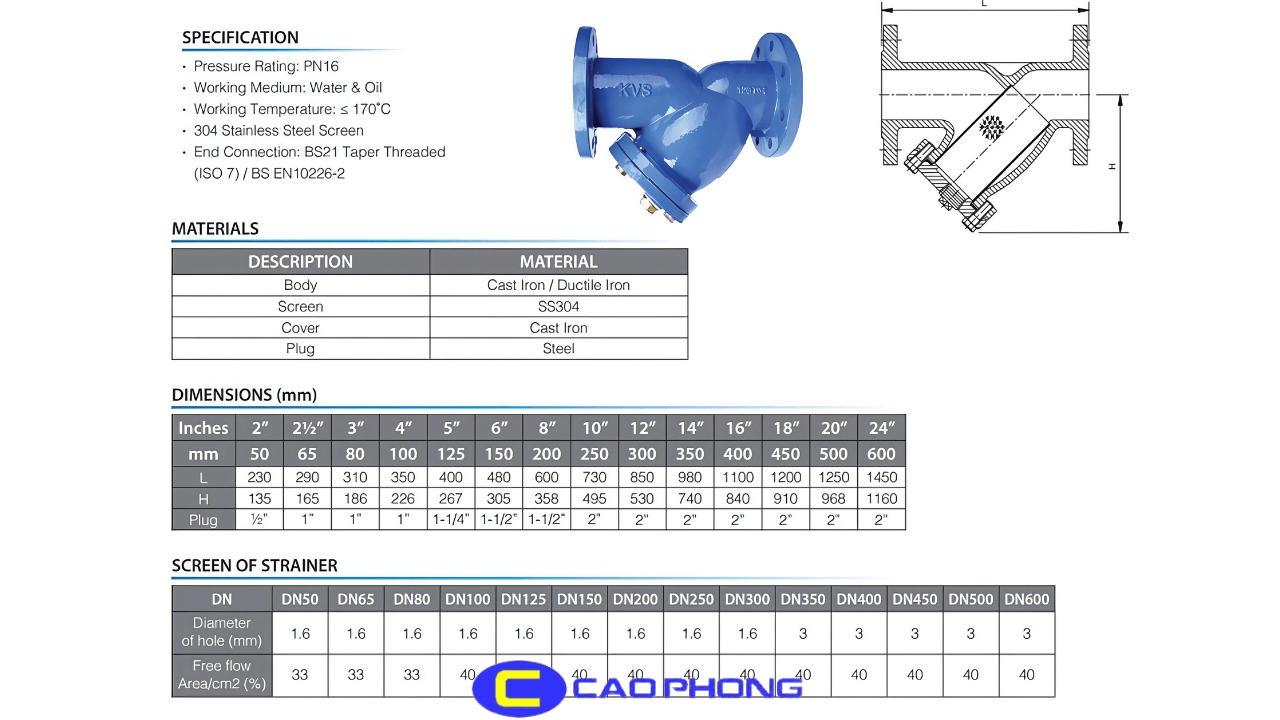

Lựa chọn kích thước lọc Y kết hợp giữa đường kính và kích cỡ lưới lọc để tối ưu hiệu suất — Cấu hình lọc Y phù hợp giúp kết nối chính xác và lọc tạp chất hiệu quả

Xác định kích thước danh nghĩa (DN/Inch) phù hợp với đường ống

DN15 – DN25: Thường dùng cho đường ống nhỏ, áp dụng trong hệ thống dân dụng.
DN32 – DN65: Sử dụng phổ biến trong công nghiệp vừa.
DN80 – DN100 trở lên: Phù hợp với hệ thống lớn như nhà máy, khu công nghiệp.

Lựa chọn mesh size – Yếu tố quan trọng trong khả năng lọc

Mesh size là số lỗ trên 1 inch vuông của lưới lọc. Số mesh càng cao thì lỗ càng nhỏ và khả năng lọc càng mịn.

Sự liên hệ giữa Mesh size Và Micron

20 mesh ≈ 840 micron.
40 mesh ≈ 420 micron.
100 mesh ≈ 149 micron.

Lựa chọn Mesh size theo loại chất lỏng

Nước sạch: 40 – 80 mesh.
Nước thải, có nhiều cặn: 20 – 40 mesh.
Dầu hoặc chất nhớt: 80 – 100 mesh.
Khí nén: ≥ 100 mesh.

Nên chọn vật liệu lưới lọc là inox, thép hay đồng?

Việc lựa chọn vật liệu lưới lọc Y có ảnh hưởng lớn đến độ bền và hiệu quả vận hành của hệ thống đường ống. Trong các loại vật liệu phổ biến, inox nổi bật với khả năng chống gỉ, chịu được nhiệt độ và áp suất cao, đặc biệt phù hợp với môi trường khắc nghiệt và hệ thống yêu cầu độ ổn định lâu dài.

Thép là lựa chọn có chi phí thấp hơn nhưng dễ bị ăn mòn trong điều kiện ẩm ướt hoặc có hóa chất, do đó chỉ nên sử dụng trong môi trường tiêu chuẩn. Đồng dẫn nhiệt tốt và dễ gia công, tuy nhiên khả năng chịu áp lực của vật liệu này khá hạn chế. Để chọn lọc Y đúng kỹ thuật, người dùng cần căn cứ vào điều kiện vận hành thực tế.

Xác định áp suất và lưu lượng dòng chảy

Lưu lượng quá cao có thể làm rách lưới lọc, ngược lại nếu quá thấp sẽ khiến lọc hoạt động không hiệu quả.

Cách tính toán đơn giản giúp chọn lọc Y tối ưu

Công thức tham khảo:

Q=A×VQ = A × VQ=A×V

Trong đó:

Q = lưu lượng (m³/h).
A = tiết diện ống (m²).
V = vận tốc dòng chảy (m/s).

Tránh chọn sai dẫn đến giảm lưu lượng hoặc vỡ lưới

Chọn đúng loại lọc y giúp duy trì ổn định áp suất, hạn chế hiện tượng sụt áp và đảm bảo hệ thống hoạt động ổn định và an toàn.

5 bước chọn lọc Y đúng kỹ thuật cho hệ thống của bạn

Bước 1: Xác định kích thước đường ống hệ thống (DN/Inch).
Bước 2: Xác định loại chất lỏng và tạp chất cần lọc.
Bước 3: Chọn vật liệu lọc phù hợp với môi trường làm việc.
Bước 4: Tính toán lưu lượng và áp suất hoạt động.
Bước 5: Lựa chọn thương hiệu và đơn vị cung cấp uy tín.

Cao Phong đơn vị cung cấp lọc Y chính hãng, chất lượng cao

Lọc Y chất lượng cao kết hợp với giải pháp tối ưu cho mọi hệ thống đường ống — Chọn lọc Y phù hợp với hệ thống kết hợp cùng dịch vụ uy tín từ Cao Phong

Bạn đang tìm kiếm lọc Y chất lượng cao cho hệ thống đường ống công nghiệp, phòng sạch, HVAC hay xử lý nước? Hãy đến với Cao Phong – nhà cung cấp thiết bị công nghiệp uy tín, với đa dạng chủng loại lọc Y inox, gang, thép phù hợp nhiều điều kiện vận hành khác nhau.
