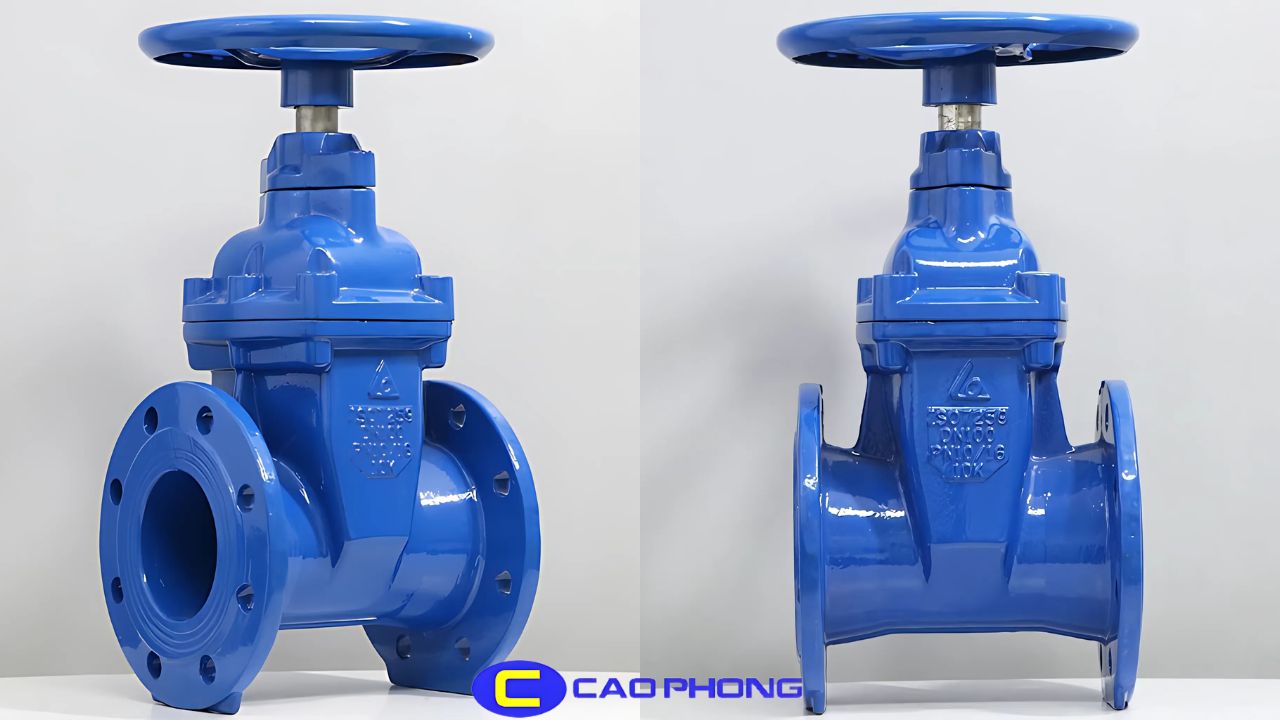

Van cổng tay quay là thiết bị cơ khí dùng để điều tiết dòng chảy của chất lỏng, khí, hơi hoặc chất rắn dạng hạt trong hệ thống đường ống. Điểm đặc trưng của loại van này là được điều khiển thủ công thông qua một tay quay dạng vô lăng. Cơ chế hoạt động của van là khi mở, bộ phận cánh cổng bên trong sẽ được nâng lên, cho phép lưu chất đi qua. Ngược lại, khi đóng van, cánh cổng sẽ hạ xuống để chặn hoàn toàn dòng chảy.
Loại van này thường được chế tạo từ các vật liệu như inox, gang hoặc thép, giúp nó phù hợp với nhiều điều kiện làm việc khác nhau, từ môi trường nước sạch đến hóa chất hoặc khí nén.
Van cổng vận hành bằng tay quay không gây ra hiện tượng búa nước trong quá trình đóng mở. Đặc biệt, van cho phép đóng kín hoàn toàn hoặc mở hoàn toàn (100%), đảm bảo lưu chất được kiểm soát hiệu quả mà không bị rò rỉ hay cản trở dòng chảy.
Thông số kỹ thuật van cổng vận hành bằng tay quay
Hình thức kết nối: Lắp bích tiêu chuẩn.
Tiêu chuẩn thiết kế: Đáp ứng các hệ JIS, BS, DIN, ANSI.
Chất liệu chế tạo: Inox, Gang, thép.
Áp suất làm việc: Tối đa PN16.
Nhiệt độ chịu đựng: Lên đến 180°C.
Cơ chế điều khiển: Vận hành bằng tay quay vô lăng.
Kiểu dáng ty: Có sẵn cả dạng ty nổi và ty chìm.
Môi trường sử dụng phù hợp: Nước sạch, nước thải, dung dịch hóa chất.
Thời gian bảo hành: 12 tháng.
Tình trạng hàng: Luôn có sẵn trong kho, giao hàng nhanh chóng.
Cấu tạo đặc biệt của van cổng tay quay
Thân van
Đây là phần chính của van, thường được chế tạo từ các vật liệu như inox, gang, thép hoặc nhựa,… theo công nghệ đúc kín, với nhiều kích cỡ khác nhau. Hai đầu thân van được tích hợp sẵn mặt bích để dễ dàng kết nối với hệ thống đường ống hoặc thiết bị liên quan. Bề mặt thân van thường được xử lý bằng lớp sơn epoxy nhằm tăng khả năng chống oxy hóa và nâng cao tính thẩm mỹ.
Cánh van (cửa van)
Bộ phận này đảm nhận chức năng chính trong việc điều tiết dòng chảy – đóng hoặc mở lưu chất đi qua. Do tiếp xúc trực tiếp với lưu chất nên cánh van thường được làm từ vật liệu bền, chống ăn mòn và chịu được áp lực, giúp hoạt động ổn định trong môi trường khắc nghiệt.
Ty van (trục van)
Là một thanh kim loại hình trụ, phía trên được tiện ren để gắn với tay quay, còn phía dưới liên kết với cánh van thông qua ren (trong dòng van ty chìm) hoặc bằng chốt (ở van ty nổi). Trục van được gia công từ kim loại có độ cứng cao, đảm bảo khả năng chịu mài mòn và lực tác động trong quá trình vận hành.
Tay quay (vô lăng)
Đây là bộ phận truyền động thủ công, cho phép người vận hành điều khiển đóng mở van dễ dàng. Khi xoay tay quay theo chiều kim đồng hồ, van sẽ đóng lại; ngược chiều thì van sẽ mở ra. Tay quay thường được làm bằng kim loại để đảm bảo độ bền và khả năng vận hành lâu dài.
Bộ phận làm kín
Gồm các chi tiết như gioăng hoặc tết chèn, có nhiệm vụ đảm bảo độ kín khít cho các vị trí ghép nối và quanh trục van. Chúng được làm từ các vật liệu mềm, chống mài mòn, có tính đàn hồi và độ bền cơ học cao nhằm ngăn ngừa hiện tượng rò rỉ lưu chất trong suốt quá trình sử dụng.
Van cổng tay quay với nhiều loại cấu tạo khác nhau
Van cổng tay quay dạng ty chìm
Loại van này có phần trục và ty van được thiết kế nằm bên trong thân van, giúp tổng thể sản phẩm gọn nhẹ hơn, phù hợp lắp đặt ở các vị trí có không gian hạn chế. Thiết kế ty chìm giúp tiết kiệm diện tích nhưng lại gây khó khăn khi cần kiểm tra trực quan trạng thái đóng mở của van.

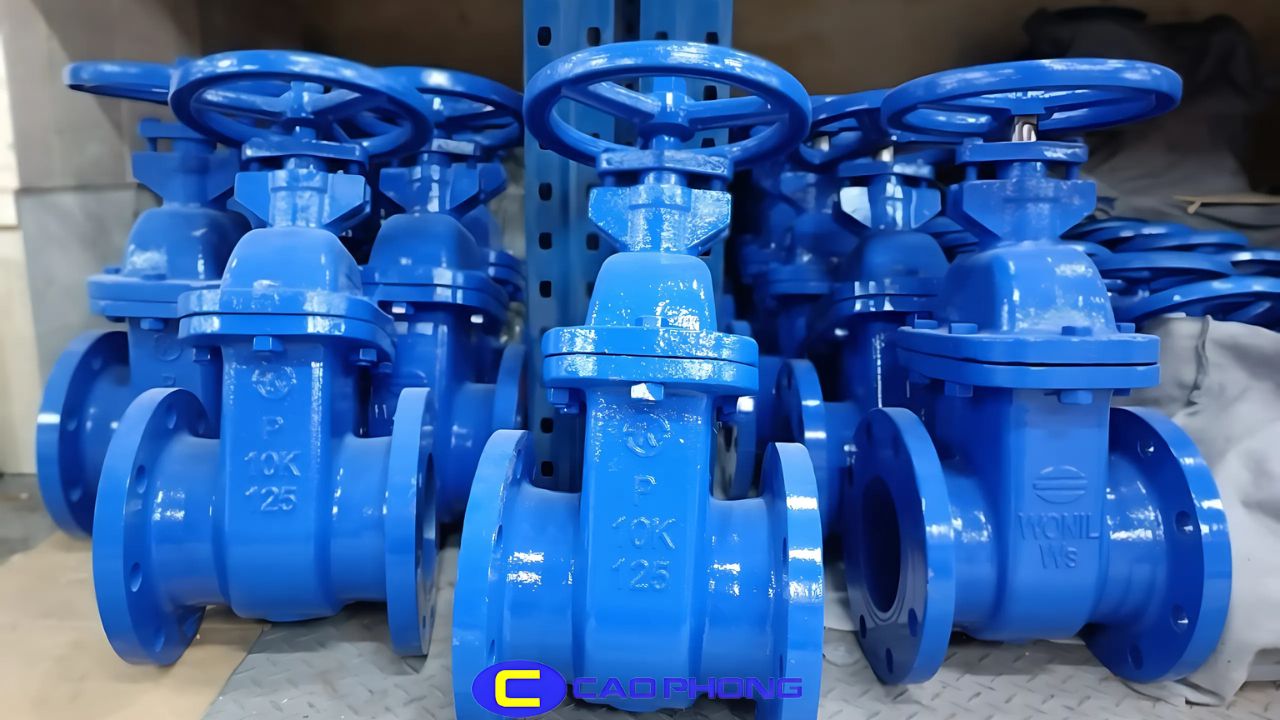

Van cổng tay quay với thiết kế ty chìm phù hợp cho hệ thống đường ống công nghiệp
Van cổng tay quay dạng ty nổi
Khác với kiểu ty chìm, van cổng ty nổi có phần trục và ty lộ ra phía trên thân van. Khi vận hành, ty van sẽ dịch chuyển lên hoặc xuống tùy vào trạng thái đóng hoặc mở, giúp người dùng dễ dàng nhận biết tình trạng van. Bên cạnh đó, thiết kế này còn giúp hạn chế tình trạng ăn mòn ty van do tiếp xúc với lưu chất bên trong hệ thống.

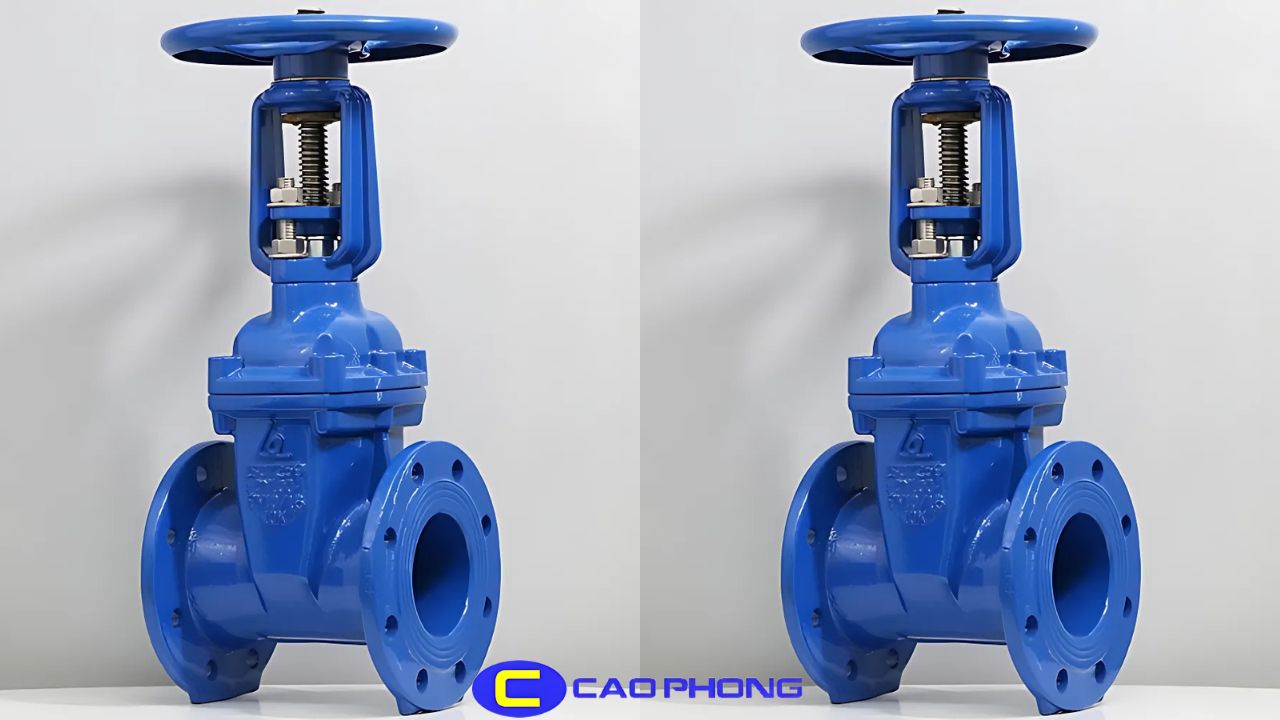

Van cổng tay quay với thiết kế ty nổi giúp dễ dàng quan sát trạng thái đóng mở
Van cổng tay quay lắp ren
Đây là loại van có kích thước nhỏ gọn, thường được sản xuất từ các vật liệu như nhựa, đồng hoặc inox. Kiểu kết nối bằng ren giúp việc lắp đặt, bảo trì và thay thế trở nên đơn giản và nhanh chóng, phù hợp với các hệ thống có áp suất và nhiệt độ trung bình.

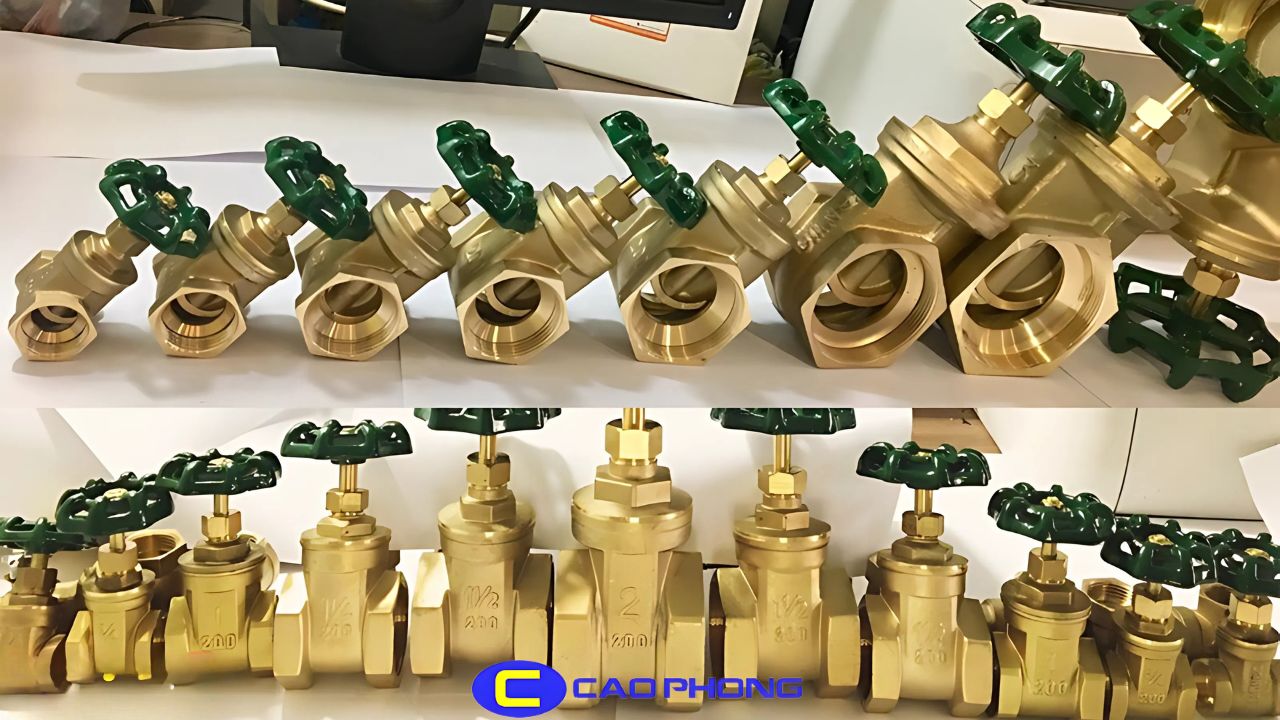

Van cổng tay quay kết nối ren tiện lợi cho hệ thống đường ống dân dụng và công nghiệp
Van cổng tay quay dạng mặt bích
Van sử dụng kiểu kết nối mặt bích, giúp đảm bảo độ kín cao và khả năng làm việc hiệu quả trong điều kiện áp suất hoặc nhiệt độ lớn. Chất liệu sản xuất phổ biến gồm gang, thép hoặc inox, phù hợp với các hệ thống công nghiệp nặng, cần độ ổn định và bền bỉ cao.
Ngoài ra, một số dòng van cổng tay quay được lựa chọn tùy theo chất liệu chế tạo, cụ thể như sau:
Van cổng tay quay bằng gang
Dòng van này được chế tạo từ các loại gang như gang cầu, gang xám hoặc gang trắng, đúc nguyên khối để đảm bảo độ chắc chắn. Nhờ vào chi phí vật liệu thấp, van gang là phương án tiết kiệm, phù hợp với các hệ thống cần tối ưu chi phí đầu tư.
Van cổng tay quay bằng inox
Toàn thân van được làm từ inox, giúp thiết bị hoạt động bền bỉ trong môi trường có áp suất, nhiệt độ cao hoặc chứa các chất có tính ăn mòn, oxy hóa mạnh. Ưu điểm lớn của loại van này là khả năng chống chịu tốt trong điều kiện môi trường khắc nghiệt và các tác động từ thời tiết bên ngoài.
Van cổng tay quay bằng thép
Dòng van này được sản xuất để đáp ứng yêu cầu kỹ thuật nghiêm ngặt trong các hệ thống chịu áp suất lên đến 40 bar và nhiệt độ cao tới 450°C, chẳng hạn như hệ thống dẫn dầu hoặc hơi nóng. Do đặc tính kỹ thuật cao, van thép thường có giá thành lớn, vì vậy cần cân nhắc kỹ trước khi lựa chọn.
Phạm vi ứng dụng thực tế của van cổng tay quay
Van cổng tay quay là thiết bị quan trọng, được sử dụng rộng rãi trong nhiều hệ thống đường ống khác nhau. Có thể liệt kê một số lĩnh vực nổi bật như sau:
Ngành công nghiệp khai thác và phân phối dầu khí, xăng dầu.
Các hệ thống cấp thoát nước, xử lý nước thải và nước sinh hoạt tại nhà máy thủy điện, nhiệt điện.
Ứng dụng trong các nhà máy sản xuất, xử lý hóa chất, chất lỏng và khí hơi.
Sử dụng trong lĩnh vực chế biến thực phẩm, nhà máy đồ uống.
Triển khai trong các hệ thống tưới tiêu nông nghiệp, chăn nuôi, và nuôi trồng thủy hải sản.
