Mô tả sản phẩm
Cao Phong cung cấp van cổng đồng RINCO FIG 401T PN20, nối ren BSP từ DN15 đến DN50, cho hệ cấp nước, HVAC, phòng cháy chữa cháy, dầu và hơi của nhà máy, toà nhà tại TP.HCM và toàn quốc. Van chịu áp 20 bar ở 38 °C, dùng được tới 170 °C, được thử áp theo tiêu chuẩn BS EN 12266-1.
Van cổng đồng RINCO FIG 401T là gì?

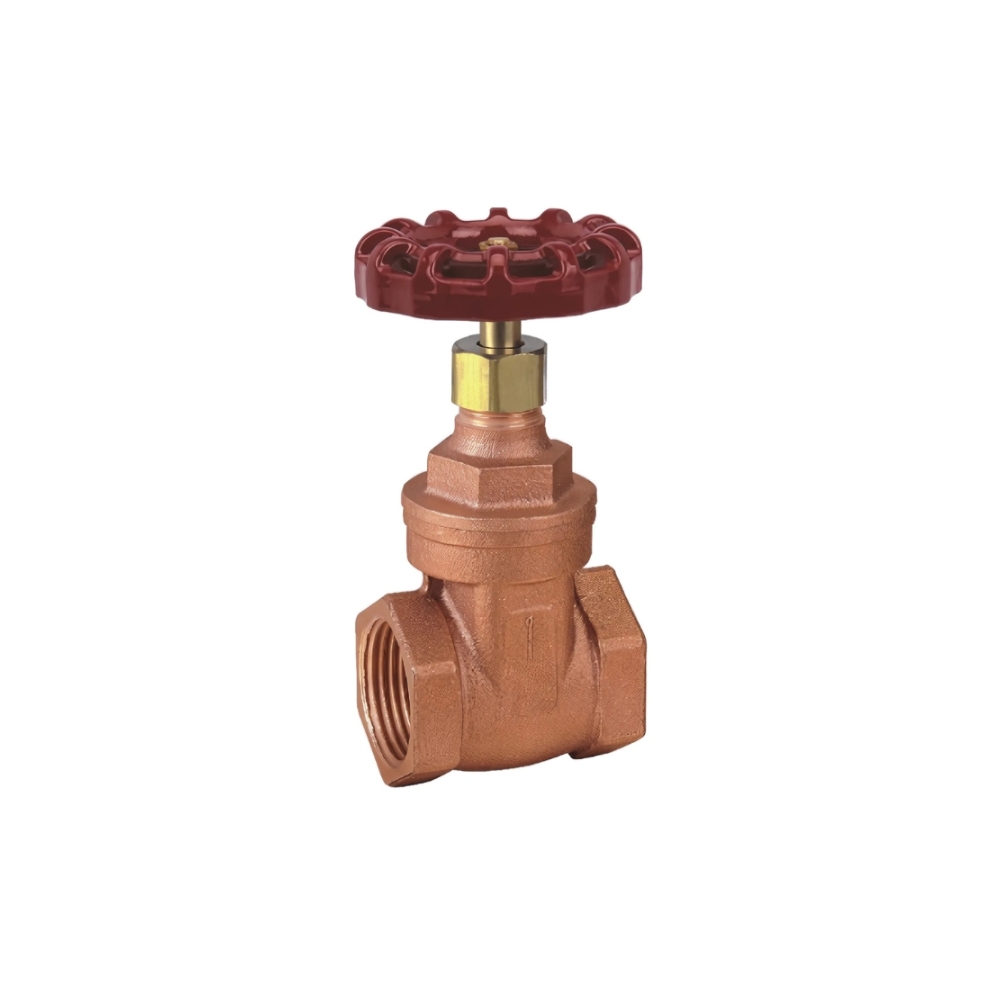

FIG 401T là dòng van cổng đồng (bronze gate valve) của thương hiệu RINCO, trụ sở tại Singapore. Van đóng mở bằng đĩa (cánh cổng) nâng lên hạ xuống theo trục khi xoay tay quay.
Khi mở hết, đĩa rút lên khỏi dòng chảy nên lòng van gần như thông thẳng, tổn thất áp nhỏ. Vì vậy van cổng hợp với vị trí cần mở hoàn toàn hoặc đóng hoàn toàn, ít khi thao tác. Ngoài thị trường van này còn gọi là van cửa đồng, van cửa ren hay van chặn đồng.
Cấu tạo và vật liệu van cổng RINCO FIG 401T
- Thân và nắp van: đồng bronze, phần tiếp xúc nước và hơi.
- Đĩa van (cánh cổng): đồng bronze.
- Trục và bạc lót trục: đồng thau chống khử kẽm (DZR brass), hạn chế hiện tượng đồng thau bị mất kẽm, xốp dần trong nước.
- Làm kín trục: vòng PTFE, ép bằng đai ốc đệm đồng thau.
- Tay quay: nhôm, bắt vào trục bằng đai ốc đồng thau.
| STT | Bộ phận | Vật liệu |
|---|---|---|
| 1 | Thân (body) | Bronze |
| 2 | Nắp (bonnet) | Bronze |
| 3 | Trục (stem) | DZR brass |
| 4 | Đai ốc đệm (packing nut) | Brass |
| 5 | Làm kín trục (packing) | PTFE |
| 6 | Bạc lót trục (stem bush) | DZR brass |
| 7 | Đĩa van (disc) | Bronze |
| 8 | Tay quay (handwheel) | Aluminum |
| 9 | Đai ốc tay quay (handwheel nut) | Brass |
Thông số kỹ thuật van cổng đồng RINCO FIG 401T PN20
| Thông số | Giá trị |
|---|---|
| Hãng / model | RINCO FIG 401T (Bronze Gate Valve) |
| Áp suất làm việc | PN20 – 20 bar ở 38 °C |
| Nhiệt độ làm việc | 0–170 °C |
| Kết nối | Ren trong BSP theo BS 21 |
| Tiêu chuẩn thử áp | BS EN 12266-1:2003 |
| Vận hành | Tay quay nhôm |
| Môi chất | Nước, nước nóng, HVAC, PCCC, dầu, hơi |
| Cỡ | DN15, DN20, DN25, DN32, DN40, DN50 |
Kích thước (mm) theo catalogue RINCO FIG 401T:
| DN | Cỡ ren | L (dài) | H (cao) | D (tay quay) | d (lòng van) |
|---|---|---|---|---|---|
| 15 | ½” (ren 21) | 45 | 78 | 52 | 13 |
| 20 | ¾” (ren 27) | 49 | 92 | 60 | 19 |
| 25 | 1″ (ren 34) | 54 | 103 | 60 | 25 |
| 32 | 1¼” (ren 42) | 62 | 116 | 70 | 32 |
| 40 | 1½” (ren 48) | 65 | 133 | 78 | 38 |
| 50 | 2″ (ren 60) | 75 | 156 | 92 | 50 |

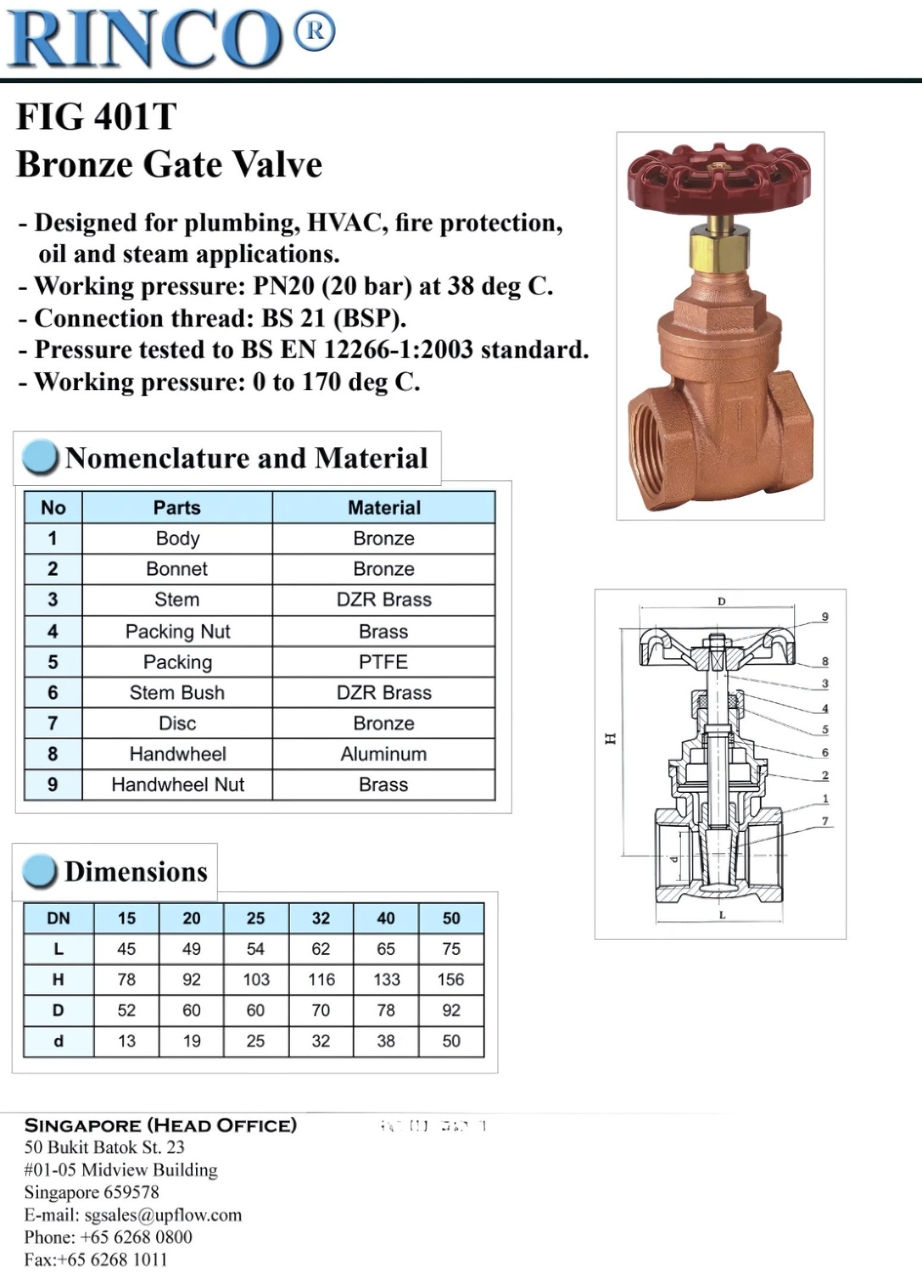

Nguồn: catalogue RINCO FIG 401T Bronze Gate Valve của hãng (ảnh bên dưới). Cột “cỡ ren” là cách gọi quen thuộc tại Việt Nam.
Van cổng đồng RINCO dùng cho đâu?
- Cấp nước toà nhà, nhà máy: van chặn đầu nhánh, trước đồng hồ nước, trước bơm.
- HVAC, chiller, nước nóng: van chặn trên đường ống nhỏ DN15–DN50.
- Phòng cháy chữa cháy: van chặn trên các nhánh ống ren cỡ nhỏ.
- Dầu và hơi nước: trong giới hạn 0–170 °C của hãng.
Không nên dùng khi: cần điều tiết lưu lượng (van cổng mở hé lâu ngày dễ mòn đĩa, nên dùng van cầu); cần đóng mở nhanh, thường xuyên (dùng van bi); đường ống trên DN50 hoặc nối bích (dùng van cổng gang mặt bích); nhiệt độ trên 170 °C; môi chất là axit, hoá chất ăn mòn đồng (dùng van inox).
Kinh nghiệm chọn và lắp van cổng đồng ren
- Quy đổi cỡ trước khi đặt: DN15 = ½” = ren 21, DN20 = ¾” = ren 27, DN25 = 1″ = ren 34. Khách gọi theo “phi ống” thì đối chiếu bảng kích thước ở trên.
- Ren BSP và ren NPT không lắp lẫn được. Van RINCO dùng ren BSP (chuẩn Anh), hợp với ống và phụ kiện ren phổ biến tại Việt Nam. Thiết bị Mỹ ren NPT cần đầu chuyển.
- Áp 20 bar là ở 38 °C. Nhiệt độ càng cao, áp làm việc cho phép càng giảm. Đường hơi hoặc nước nóng nên báo áp và nhiệt độ thực tế để Cao Phong kiểm tra.
- Quấn băng tan hoặc dùng keo ren vừa đủ, giữ thân van bằng cờ lê ở phía đầu ren đang vặn để không xoắn thân.
- Chừa khoảng trống phía trên bằng chiều cao H để mở hết tay quay và thay vòng làm kín khi cần.
- Bị rỉ ở cổ trục thì siết nhẹ đai ốc đệm trước khi nghĩ đến thay van.
Câu hỏi thường gặp
Van cổng đồng RINCO FIG 401T giá bao nhiêu?
Giá thay đổi theo cỡ DN và số lượng. Anh/chị gọi 028 6270 3525 hoặc gửi danh sách cỡ, số lượng để Cao Phong báo giá trong ngày; nhà thầu và dự án có giá riêng.
Van cổng đồng RINCO chịu được áp suất và nhiệt độ bao nhiêu?
Theo catalogue của hãng, van chịu áp làm việc 20 bar (PN20) ở 38 °C và dùng được ở nhiệt độ 0–170 °C. Ở nhiệt độ cao, áp cho phép thấp hơn 20 bar.
Van RINCO FIG 401T dùng cho hơi nóng được không?
Được, hãng ghi rõ ứng dụng cho hơi (steam) trong giới hạn 170 °C. Van cổng chỉ nên để mở hết hoặc đóng hết, không dùng để điều tiết hơi.
Bronze và đồng thau (brass) khác nhau thế nào?
Bronze (đồng đỏ, đồng thiếc) bền với nước và hơi hơn đồng thau thường. Đồng thau thường có thể bị khử kẽm trong nước mềm hoặc nước có clorua. RINCO dùng bronze cho thân, nắp, đĩa và đồng thau chống khử kẽm (DZR) cho trục.
Van có những cỡ nào?
Catalogue RINCO FIG 401T có 6 cỡ: DN15, DN20, DN25, DN32, DN40 và DN50 (½” đến 2″). Cỡ có sẵn và thời gian giao Cao Phong xác nhận khi báo giá.
Mua van cổng đồng RINCO ở đâu tại TP.HCM?
Cao Phong cung cấp van cổng đồng RINCO FIG 401T PN20 cỡ DN15–DN50 cho nhà máy, toà nhà và nhà thầu cơ điện, giao toàn quốc, xuất hoá đơn VAT và có giá riêng cho cửa hàng, nhà thầu, dự án.
