Van Cầu Hơi KSB Dạng Bellow Sealed PN16

Van cầu hơi KSB là sản phẩm nổi bật của thương hiệu KSB có trụ sở và nhà máy đặt tại Đức. Van hơi KSB được thị trường Việt Nam đón nhận và được xem là sản phẩm cao cấp của dòng van cầu hơi.

Các loại van hơi KSB thường được ưu tiên sử dụng cho các đường ống chính, các vị trí trọng yếu.

Cao Phong – Đại lý phân phối chính hãng sản phẩm van cầu hơi KSB xuất xứ Đức tại thị trường Việt Nam.

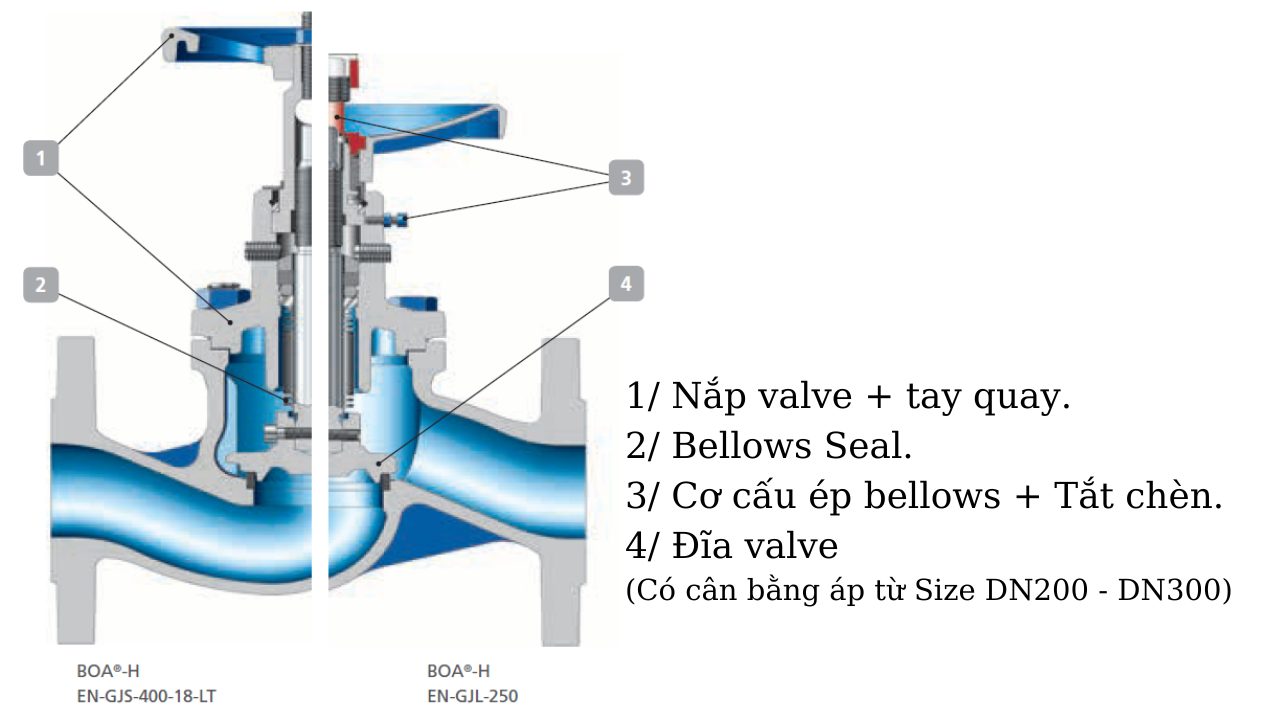

Cấu tạo van cầu hơi KSB

Van cầu hơi KSB (Tiếng anh: bellow seal globe valve) là thiết bị chuyên dùng đóng/ mở hoặc điều chỉnh lưu lượng môi chất chạy qua đường ống. Van cầu hơi, van hơi hay van yên ngựa là các tên gọi khác của dòng sản phẩm này.

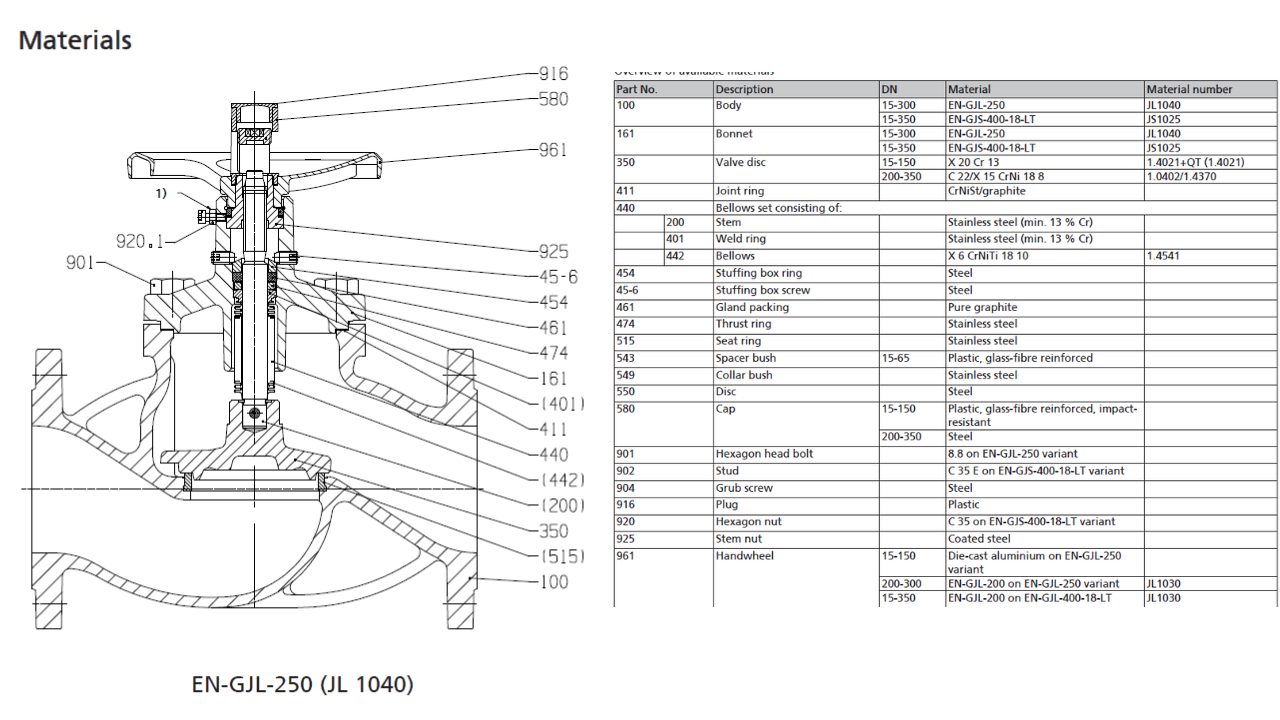

Van cầu hơi KSB có cấu tạo gồm các bộ phận sau:

1/ Phần thân.

Đây là bộ phận tiếp xúc trực tiếp với môi chất và bị ảnh hưởng các yếu tố nhiệt độ, áp suất độ ăn mòn. Tùy vào đặc tính của môi chất mà bạn có thể lựa chọn loại vật liệu khác nhau sao cho phù hợp với nhu cầu sử dụng. Các vật liệu cấu tạo thân van thường là gang xám, gang dẻo, thép, Inox…

Tiêu chuẩn kết nối model BOA – H của van cầu KSB là chuẩn mặt bích DIN với dãi áp suất 16, 25, 40 bar.

2/ Nắp van.

Bộ phận liên kết làm kín toàn bộ van, nắp van chứa các thành phần như seal làm kín trục (tắt chèn), bellowseal. Phần nắp van được thiết kế để đảm bảo valve không có sự cố rò rĩ, đồng thời cơ cấu này sẽ giúp van tránh các hiện tượng thủy kích.

3/ Đĩa van (Disc valve)

Đĩa valve là bộ phận quan trọng của van hơi KSB, đĩa valve thông thường sẽ có hình dạng khác nhau dựa vào ứng dụng khác nhau.

Ưu và nhược điểm của van cầu KSB

Cùng điểm qua những ưu điểm và nhược điểm của van hơi KSB:

*Ưu điểm.

• Điều chỉnh lưu lượng môi chất.
• Dễ dàng bảo trì và sửa chữa.
• Độ rò rĩ thấp do cấu tạo đặc thù.

* Nhược điểm:

• Trở lực dòng chảy lớn. nên việc tác động đóng/ mở khó khăn.
• Trọng lượng valve nặng.
• Giá thành cao.

Các lưu ý khi chọn mua van cầu hơi KSB

Khi lựa chọn van cầu hơi KSB bạn cần lưu ý các thông số sau:

1/ Vật liệu & Môi chất.

Dòng sản phẩm van KSB Model BOA – H DIN PN16 có vật liệu cấu tạo gang JL-1040 phù hợp với các ứng dụng nước, hơi bảo hòa, dầu tản nhiệt

Với các ứng dụng môi chất có tính ăn mòn cao thì bạn cần dùng model khác.

2/ Nhiệt độ:

Nhiệt độ max của sản phẩm này là 350 o C. Cần lưu ý rằng môi trường sử dụng phải nhỏ hơn 350 o C để đảm bảo van hoạt động tốt. Trường hợp nhiệt độ vượt ngưỡng chịu đựng của van, bạn cần chọn model khác phù hợp hơn.

3/ Áp suất.

Model BOA – H DIN PN16, điều này có nghĩa là bạn cần phải lựa chọn đúng dãi áp suất.

Dãi áp suất sử dụng phải dưới 16 bar, trong trường hợp bạn có nhu cầu sử dụng cho điều kiện áp suất quá 16 bar bạn nên sử dụng các model khác của van ksb.

4/ Kết Nối.

Van cầu KSB có chuẩn kết nối chuẩn là mặt bích DIN PN16. Điều này có nghĩa là bạn cần phải tuân thủ lựa chọn đúng kiểu mặt bích để phù hợp với mặt bích đường ống.

Trường hợp bạn lựa chọn sai tiêu chuẩn mặt bích sẽ dẫn đến việc bạn không thể lắp vừa van vào đường ống.

5/ Kích thước.

Kích thước van hơi KSB model BOA – H phô biến gồm: DN15, DN20, DN25, DN32, DN40, DN50, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400…
