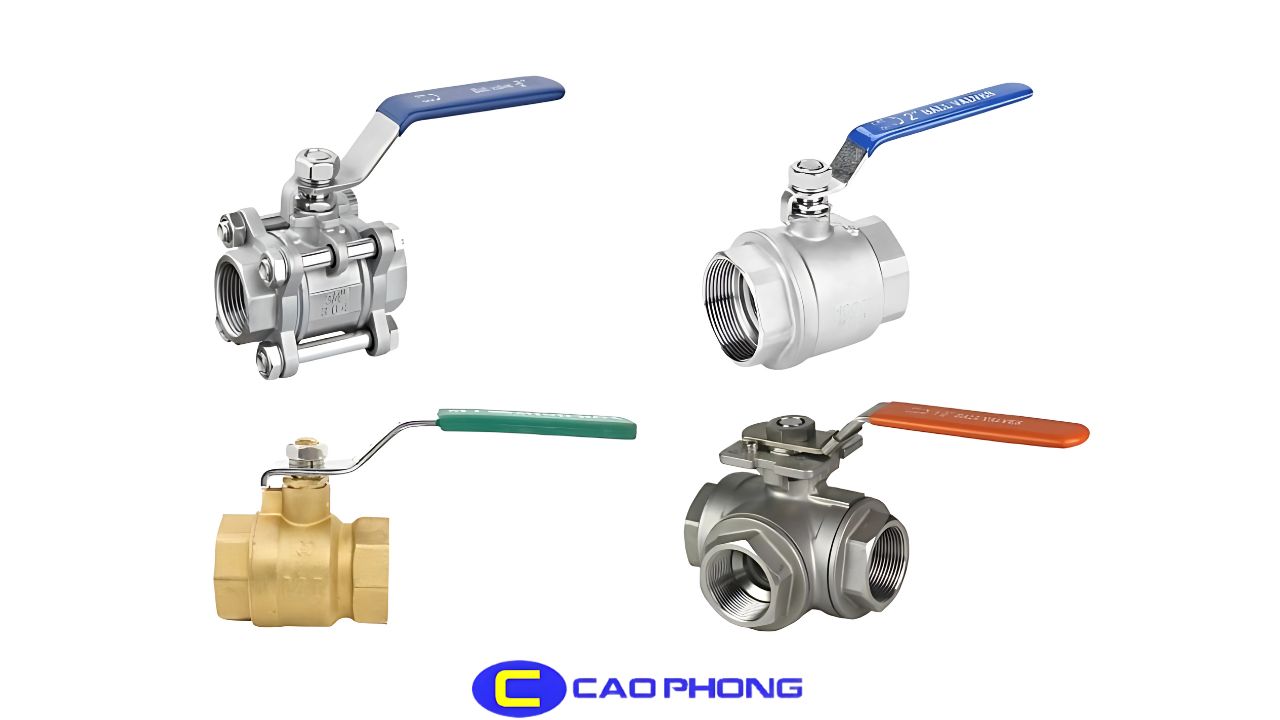

Van bi tay gạt là thiết bị van được vận hành thông qua việc điều khiển bằng tay gạt để đóng mở, bằng cách xoay tay gạt sang trái hoặc phải để cho phép dòng lưu chất đi qua hoặc chặn lại bên trong hệ thống.
Sản phẩm này thường được chế tạo từ các vật liệu như inox, gang, đồng, thép,… và có thể kết nối với đường ống thông qua dạng nối ren hoặc mặt bích. Van bi tay gạt được ứng dụng phổ biến trong các hệ thống dẫn nước, hơi, dung dịch, khí,… với ưu điểm nổi bật là thao tác vận hành đơn giản, dễ tháo lắp, sửa chữa và bảo trì khi cần thiết.
Van bi tay gạt thường có thiết kế đặc trưng với phần thân van nằm phía dưới, trong đó bộ phận bi van, hoạt động như một đĩa xoay, được bố trí sao cho dễ dàng điều khiển dòng chảy, tương tự như nguyên lý hoạt động của van bướm.
Tay gạt của van có kết cấu gồm hai phần chính: phần thanh cố định ở phía trên và thanh chuyển động ở bên dưới. Tùy thuộc vào từng thương hiệu sản xuất, khoảng cách giữa hai thanh này sẽ có sự khác biệt, cùng với số lượng và vị trí của các lò xo gắn trên đó cũng được thiết kế riêng biệt.

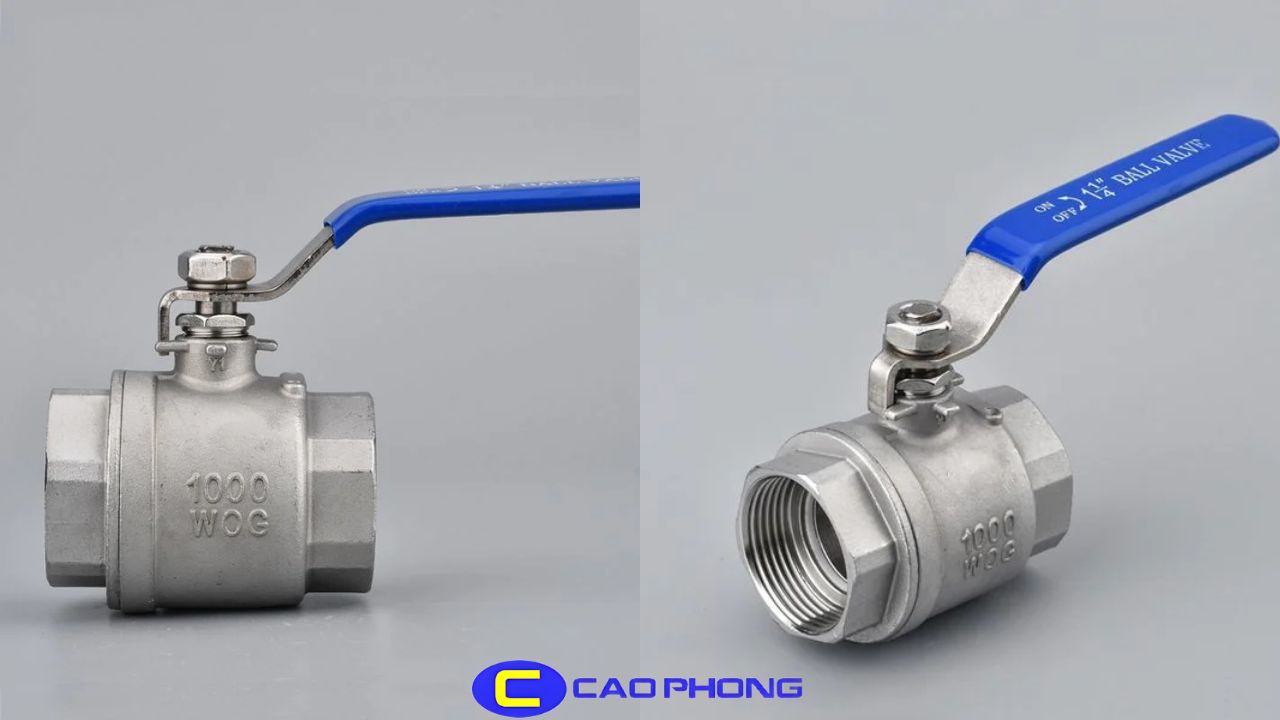

Van bi inox được chế tạo từ các loại inox như 201, 304, 316. Với khả năng chống ăn mòn và oxi hóa hiệu quả, loại van này có thể hoạt động trong các môi trường chứa axit, bazơ và hóa chất. Van bi inox rất được ưa chuộng nhờ đặc tính kín khít tốt, lưu lượng dòng chảy ổn định, thiết kế đơn giản cùng tuổi thọ cao. Van thường được ứng dụng trong các nhà máy xử lý nước, sản xuất nước sinh hoạt, chế biến đồ uống và các hệ thống vi sinh.

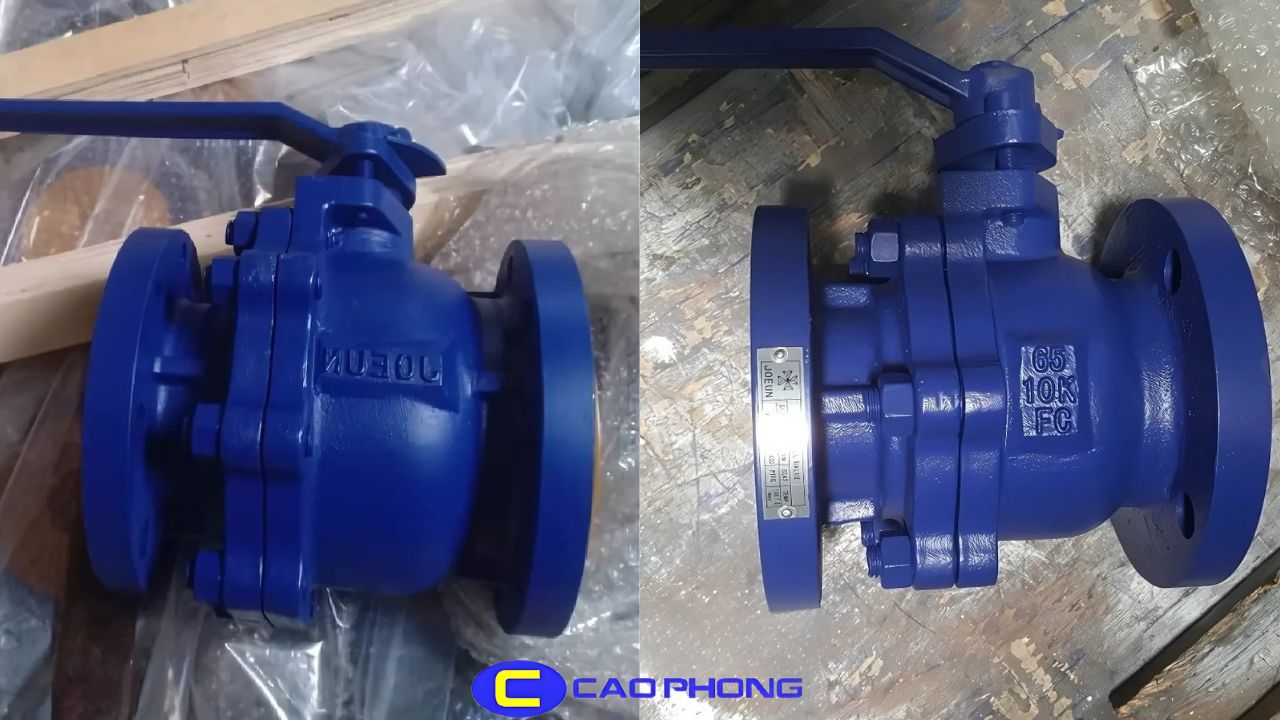

Loại van bi tay gạt này sử dụng chất liệu gang, thích hợp cho các môi trường như nước sạch, hơi nước, v.v. Tuy nhiên, van gang không phù hợp với các môi trường có hóa chất ăn mòn mạnh hoặc tính oxi hóa cao vì dễ bị gỉ sét và hư hại sau một thời gian sử dụng.

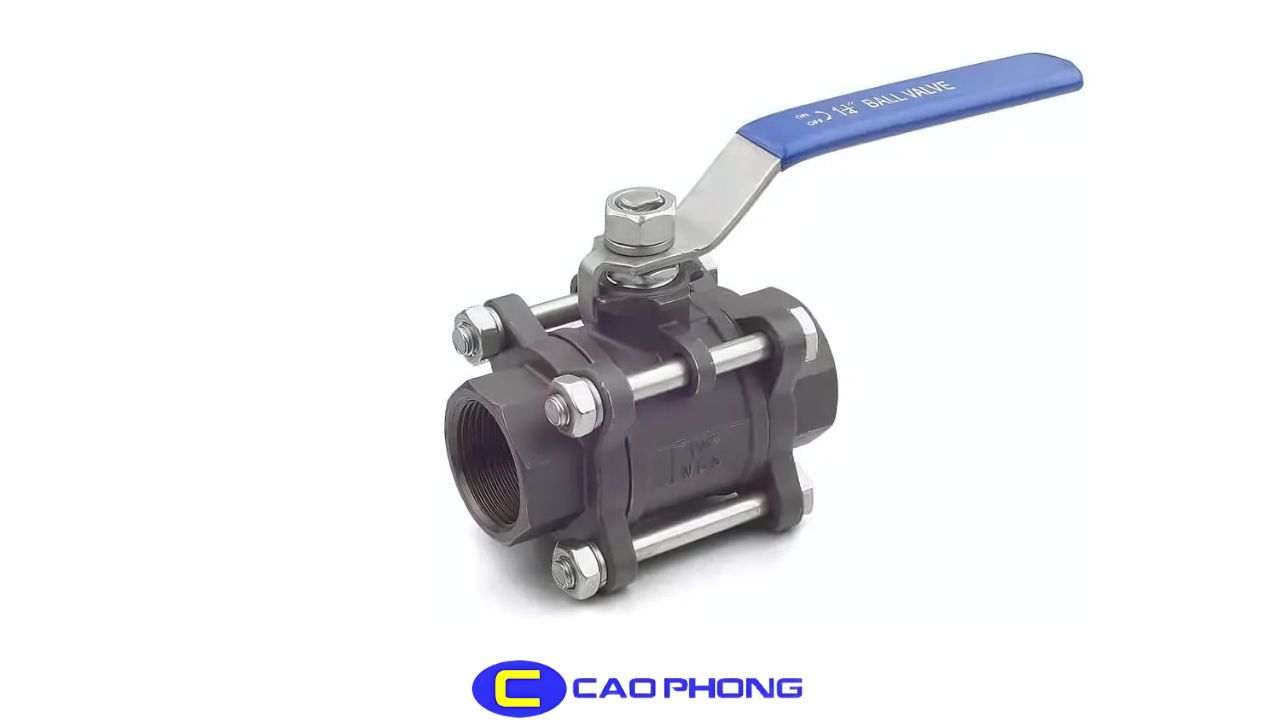

Van bi làm từ thép được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau như nước, khí, hơi, dung dịch hóa chất, xăng dầu, cũng như các môi trường chứa axit, bazơ và muối ăn mòn.

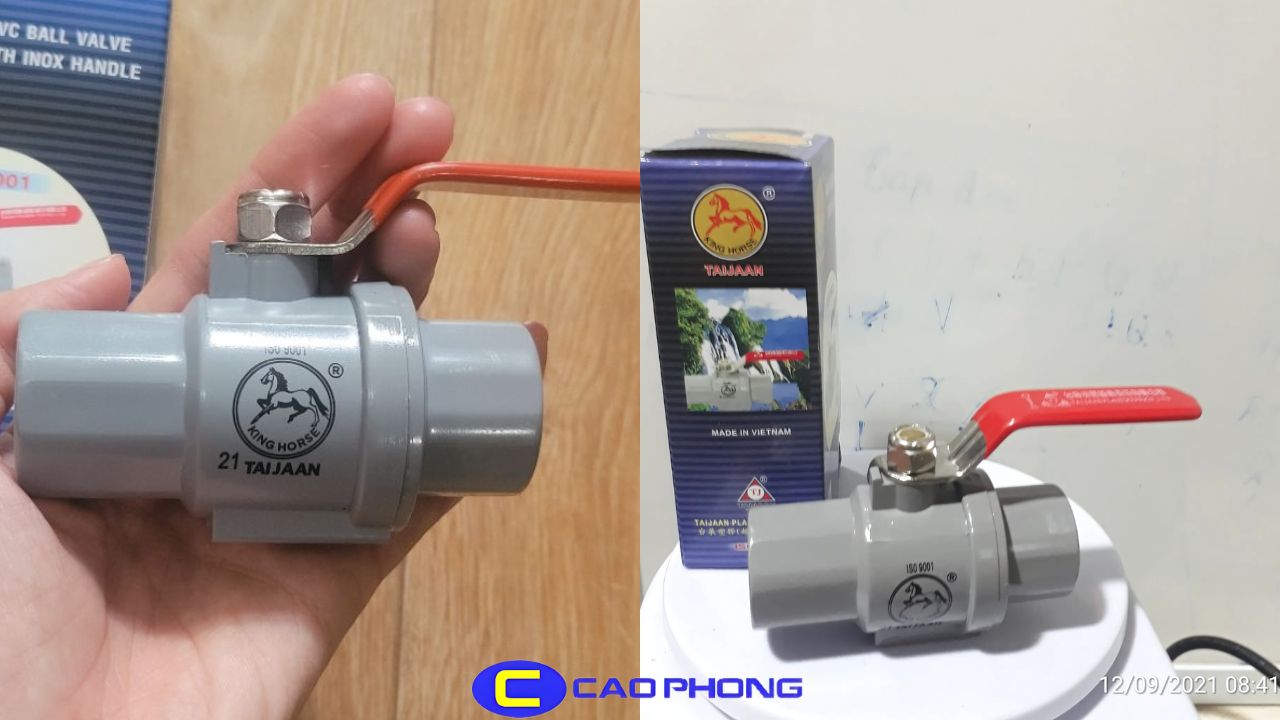

Van bi tay gạt bằng nhựa được chế tạo từ vật liệu UPVC hoặc PVC, đây là sản phẩm phổ biến trên toàn thế giới. Loại van này phù hợp cho các hệ thống làm việc ở nhiệt độ và áp suất thấp. Van nhựa có khả năng chịu được các môi trường ăn mòn hóa học, giúp tăng độ bền khi sử dụng.

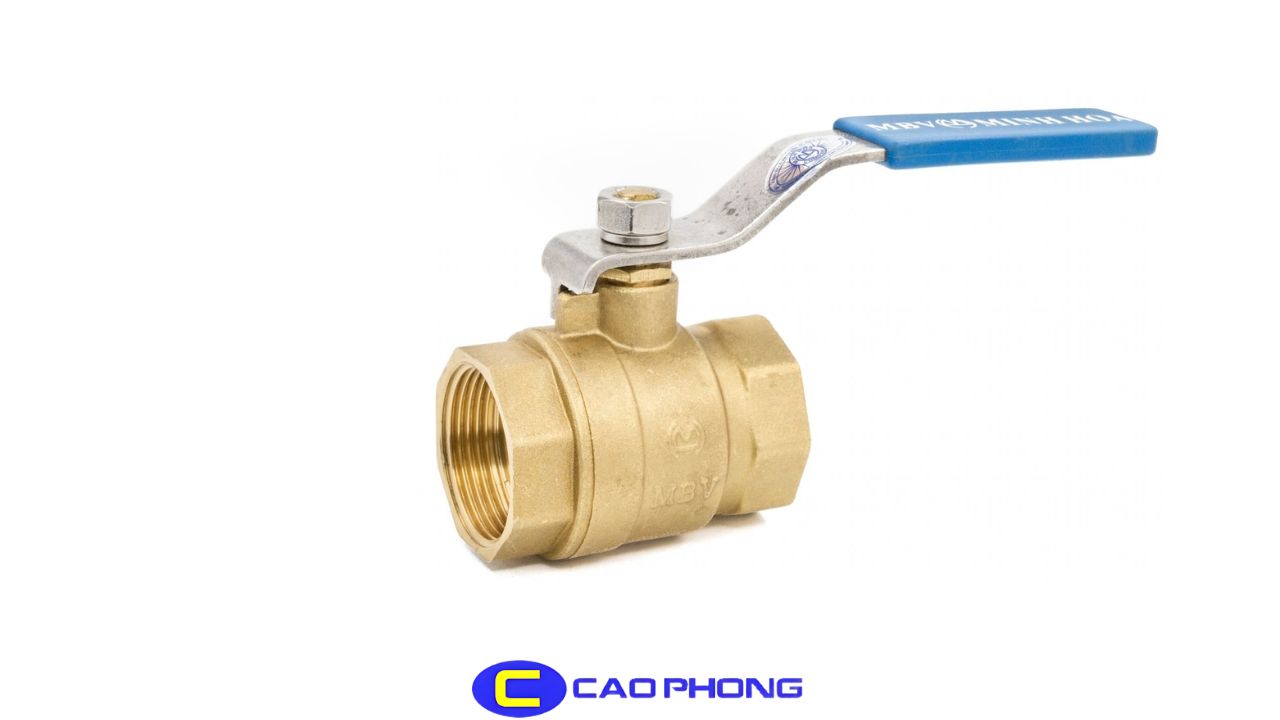

Van bi tay gạt bằng đồng thường có kích thước nhỏ và kết nối bằng ren. Van được dùng phổ biến trong các hệ thống dẫn nước, khí, dầu và các chất lỏng khác.

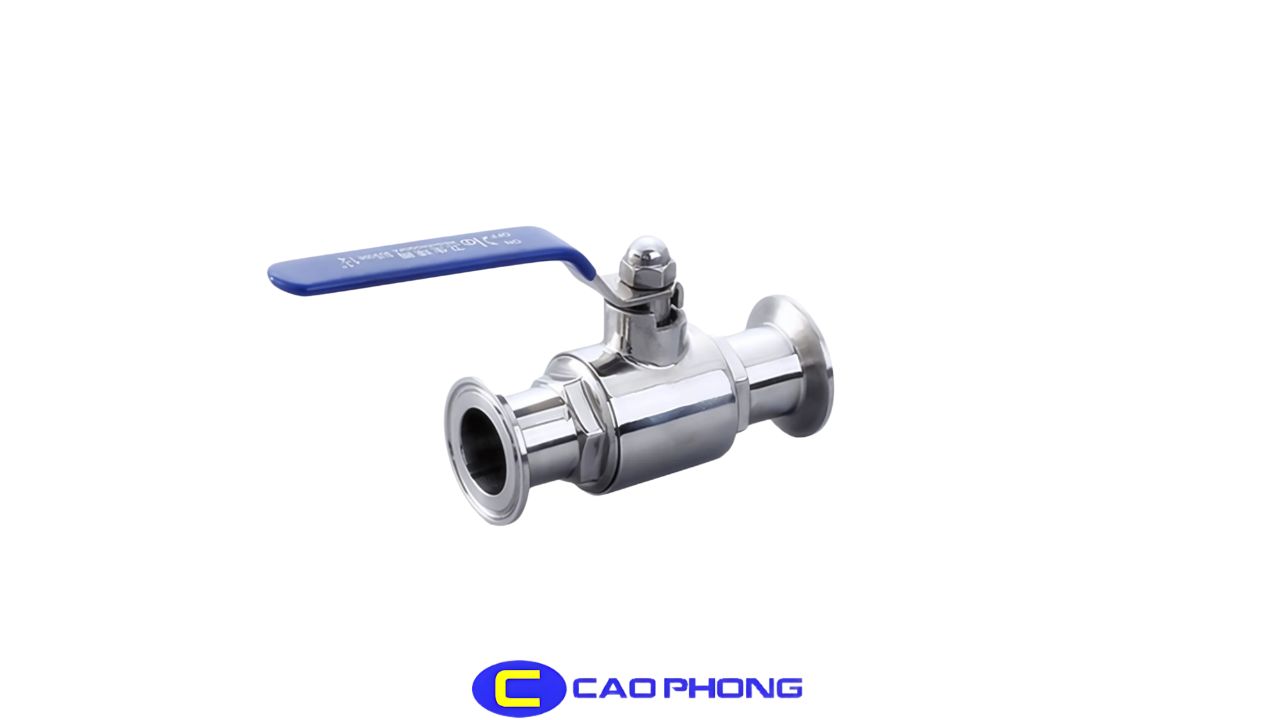

Van bi inox vi sinh được làm hoàn toàn từ inox cao cấp đạt tiêu chuẩn quốc tế, có khả năng chống ăn mòn vượt trội. Nhờ hợp kim nhẹ bền, van có thiết kế chắc chắn, độ bền cao và vận hành ổn định. Ngoài ra, đây cũng là loại van công nghiệp giá thành hợp lý, đáp ứng tốt các yêu cầu sử dụng của khách hàng.
Tay gạt (Level Handle)
Là bộ phận nằm ở vị trí trên cùng của van bi, tay gạt được thiết kế tách rời nhằm giúp kết hợp với thân van và sử dụng cùng các kiểu vận hành khác nhau như tay gạt, điều khiển khí nén hoặc điều khiển điện. Tay gạt được kết nối với trục van thông qua đai ốc. Thông thường, tay gạt có hai dạng chính: một dạng có chốt chặn để cố định vị trí mở hoặc đóng hoàn toàn của bi van.
Thân van bi (Body)
Cấu tạo của thân van bi thay đổi tùy theo kiểu kết nối, vật liệu chế tạo và nhà sản xuất. Phần thân van bao gồm toàn bộ các chi tiết ngoại trừ trục, gioăng, bu lông và các bộ phận phụ trợ khác. Hình ảnh minh họa dưới đây thể hiện rõ phần thân van cùng các bộ phận đi kèm.
Bóng van bi (Ball)
Bi van được phân loại dựa trên kiểu dáng và kích thước lỗ khoét trên bi. Đường kính của lỗ khoét có thể bằng với đường kính trong của ống (Full Port), nhỏ hơn đường kính ống (Reduced Port), hoặc có hình dạng chữ “V” (V-Port). Để bi có thể quay tròn mà không làm lưu chất bị rò rỉ, nó được làm kín bởi vòng đệm gọi là seat. Lỗ trên bi thường có hai kiểu: lỗ khoét thẳng hàng (đối với van bi thông thường) hoặc lỗ khoét vuông góc (đối với van bi 3 ngã).
Trục van (Stem)
Trục van có nhiệm vụ truyền momen xoắn từ tay gạt đến bi van, giúp bi van quay theo góc độ mong muốn. Trục van thường được chế tạo từ inox, đồng, gang hoặc nhựa, tùy thuộc vào lựa chọn của nhà sản xuất. Bi van và trục van được liên kết với nhau thông qua đầu trục, được thiết kế chắc chắn nhằm đảm bảo bi xoay theo đúng góc quay của trục và tay gạt.
Vòng làm kín
Van bi sử dụng nhiều loại vòng đệm để đảm bảo không bị rò rỉ lưu chất, bao gồm:
Tùy vào nhiệt độ và áp suất của lưu chất trong hệ thống, vật liệu dùng cho vòng đệm và gioăng phải được lựa chọn phù hợp để đảm bảo hiệu quả làm kín và độ bền của van.
Phần điều chỉnh dòng chảy của van có dạng hình tròn và được khoét lỗ để cho lưu chất đi qua. Bi được kẹp chặt giữa hai vòng làm kín nhằm đảm bảo kín khít. Phần tay quay được gắn ở đầu trên của cần van, khi xoay tay quay một góc 90° thì van sẽ chuyển sang trạng thái mở hoặc đóng hoàn toàn. Do van bi có bề mặt trơn láng nên vận hành dễ dàng hơn so với van nút.
Điều này giúp giảm thiểu lực ma sát giữa bi và các vòng làm kín trong quá trình vận hành, nhờ đó van bi thường không cần bôi trơn thêm. Tay quay của van bi cũng tương tự như van nút, khi mở thì tay quay song song với hướng dòng chảy, còn khi đóng thì tay quay vuông góc với đường ống. Van bi còn có thể được thiết kế để thay đổi hướng đi của dòng chảy theo nhiều chiều khác nhau.
Ngoài chức năng đóng mở, loại van này còn có khả năng chuyển hướng dòng chảy. Do có lực cản dòng chảy thấp, nên hiện tượng sụt áp và xoáy ở phần van khi dòng chảy đi qua là rất nhỏ. Tuy nhiên, van bi không thường được dùng để điều tiết dòng chảy bởi khi hoạt động ở vị trí điều chỉnh, phần cửa van trong dòng chảy sẽ bị mài mòn nhanh hơn. Tùy theo kích thước đường kính trong của van, có thể phân loại thành van bi lỗ nhỏ, lỗ trung bình và lỗ lớn.
Bên cạnh đó, van bi tay gạt cũng có một vài hạn chế như sau:
Nhờ những ưu điểm nổi bật đã đề cập, van bi tay gạt thường được sử dụng rộng rãi trong nhiều hệ thống khác nhau, bao gồm:
Cao Phong là đơn vị uy tín chuyên cung cấp các loại van bi tay gạt với đa dạng mẫu mã và kích thước phù hợp cho mọi hệ thống công nghiệp. Chúng tôi cam kết mang đến sản phẩm chất lượng tốt nhất cùng dịch vụ chăm sóc khách hàng tận tâm và hỗ trợ kỹ thuật chuyên nghiệp.
