Mô tả sản phẩm

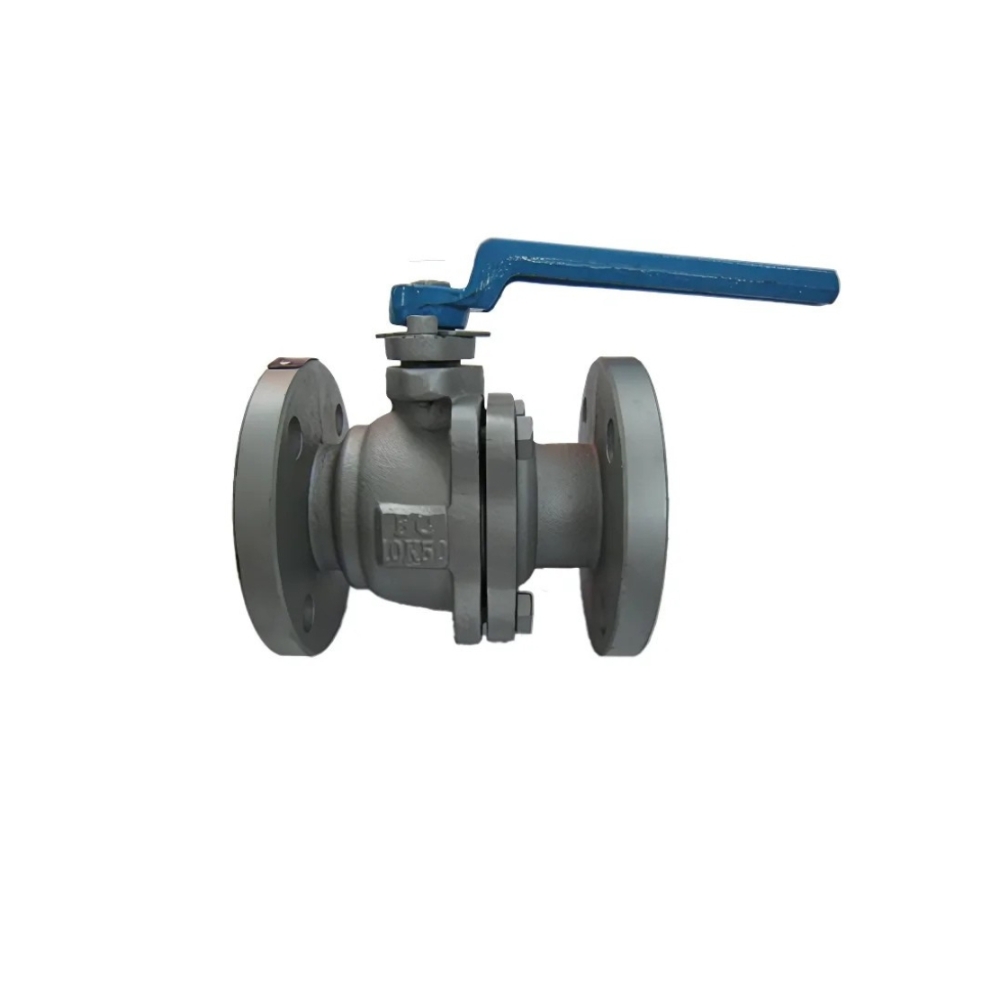

Van bi RINCO TL23FJ/TL23FN là dòng van bi 2 mảnh kết nối mặt bích, thiết kế tay gạt, toàn lưu lượng (full port), chuyên dùng cho hệ thống nước, khí, dầu và các chất lỏng công nghiệp khác. Với khả năng chịu áp suất làm việc lên đến 16 bar, sản phẩm đáp ứng tiêu chuẩn kỹ thuật cao và độ bền lâu dài.
Thông số kỹ thuật van bi RINCO TL23FJ/TL23FN
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | TL23FJ (JIS 10K) / TL23FN (PN16) |
| Loại van | Van bi nối bích – 2 mảnh – Full port |
| Áp suất làm việc tối đa | 16 bar |
| Kiểu vận hành | Tay gạt inox 304 |
| Chất liệu thân | Gang xám GG25 |
| Tiêu chuẩn kết nối | JIS 10K hoặc PN16 |
| Ứng dụng | Nước, khí nén, dầu, hơi và các chất lỏng thông thường |
Cấu tạo và vật liệu
| STT | Bộ phận | Vật liệu |
|---|---|---|
| 1 | Thân van | Gang GG25 |
| 2 | Nắp van | Gang GG25 |
| 3 | Bi van | Inox 304 |
| 4 | Tay gạt | Inox 304 |
| 5 | Đệm làm kín | PTFE (Teflon) |
| 6 | Gasket | Graphite |
| 7 | Bu lông | Thép hợp kim 40Cr |
| 8 | Long đền định vị | Thép mạ kẽm |
| 9 | Tay quay | Gang GG25 |
| 10 | Vòng khóa | Thép mangan |
Ưu điểm nổi bật của van bi RINCO TL23FJ/TL23FN
- Full port: Đảm bảo lưu lượng tối đa, không gây tổn thất áp suất.
- Thiết kế 2 mảnh dễ bảo trì: Thuận tiện tháo lắp, vệ sinh, thay thế.
- Tay gạt inox 304: Chống gỉ, vận hành nhẹ, bền với thời gian.
- Làm kín bằng PTFE + graphite: Tăng độ kín và khả năng chịu nhiệt tốt.
- Đa tiêu chuẩn kết nối: Phù hợp nhiều hệ thống mặt bích JIS hoặc PN.
Kích thước tham khảo
| DN | L (mm) | H (mm) | D1 (mm) | D2 (mm) | n-Φd |
|---|---|---|---|---|---|
| 15 | 108 | 135 | 60.5 | 35 | 4-Φ14 |
| 50 | 178 | 245 | 125 | 102 | 4-Φ18 |
| 80 | 229 | 320 | 160 | 138 | 8-Φ18 |
| 150 | 394 | 275 | 285 | 240 | 8-Φ23 |
| 200 | 457 | 487 | 295 | 268 | 12-Φ23 |
Ứng dụng thực tế của van bi RINCO TL23FJ/TL23FN
- Nhà máy xử lý nước, cấp thoát nước.
- Trạm bơm công nghiệp, hệ thống PCCC.
- Nhà máy hóa chất, sản xuất thực phẩm.
- Hệ thống HVAC, khí nén và dầu mỏ.
- Các công trình xây dựng dân dụng và công nghiệp.
Van bi RINCO TL23FJ/TL23FN là lựa chọn tối ưu cho những hệ thống đòi hỏi lưu lượng lớn, vận hành ổn định và dễ bảo trì. Với thiết kế chắc chắn, vật liệu bền bỉ và tiêu chuẩn quốc tế, đây là sản phẩm được tin dùng tại nhiều công trình lớn.
Cataloge sản phẩm Van bi RINCO TL23FJ/TL23FN
Mua van bi RINCO TL23FJ/TL23FN chính hãng tại Cao Phong
Bạn đang tìm kiếm dòng van bi chất lượng cao, vận hành ổn định và phù hợp cho nhiều loại môi chất? Van bi RINCO TL23FJ/TL23FN là lựa chọn lý tưởng với thiết kế bền bỉ, khả năng đóng mở linh hoạt và tuổi thọ vượt trội. Sản phẩm được sử dụng rộng rãi trong hệ thống nước, hơi, khí nén và các ứng dụng công nghiệp khác.
Cao Phong là đơn vị phân phối chính hãng các sản phẩm van bi RINCO, cam kết đầy đủ chứng từ xuất xứ CO CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tâm từ đội ngũ chuyên gia.
