Mô tả sản phẩm
Cao Phong cung cấp van một chiều dạng đĩa Finmax nhựa PVC, kiểu wafer kẹp giữa 2 mặt bích, cỡ DN50 đến DN150, cho hệ nước sạch, xử lý nước và trạm bơm dùng ống nhựa tại TP.HCM và toàn quốc. Đĩa PVC lật mở khi nước chảy đúng chiều và tự đóng khi dòng đảo chiều, không cần điện hay khí nén. Van làm việc ở PN10, nhiệt độ 0–60 °C, gioăng EPDM.
Van một chiều đĩa nhựa PVC là gì?
Van một chiều (check valve) chỉ cho môi chất đi theo một hướng và chặn dòng chảy ngược, thường lắp ở cửa đẩy của bơm để nước không chảy ngược về bơm khi bơm dừng. Kiểu đĩa (disc check) có thân rất ngắn, đặt lọt giữa 2 mặt bích nên tiết kiệm chỗ hơn kiểu lá lật có thân dài.
Bản Finmax làm bằng nhựa PVC: nhẹ, không gỉ, hợp với đường ống nhựa uPVC. Finmax là nhãn hàng nhựa phổ thông, giá thấp hơn nhiều so với van một chiều nhựa nhập khẩu.
Cấu tạo và nguyên lý làm việc

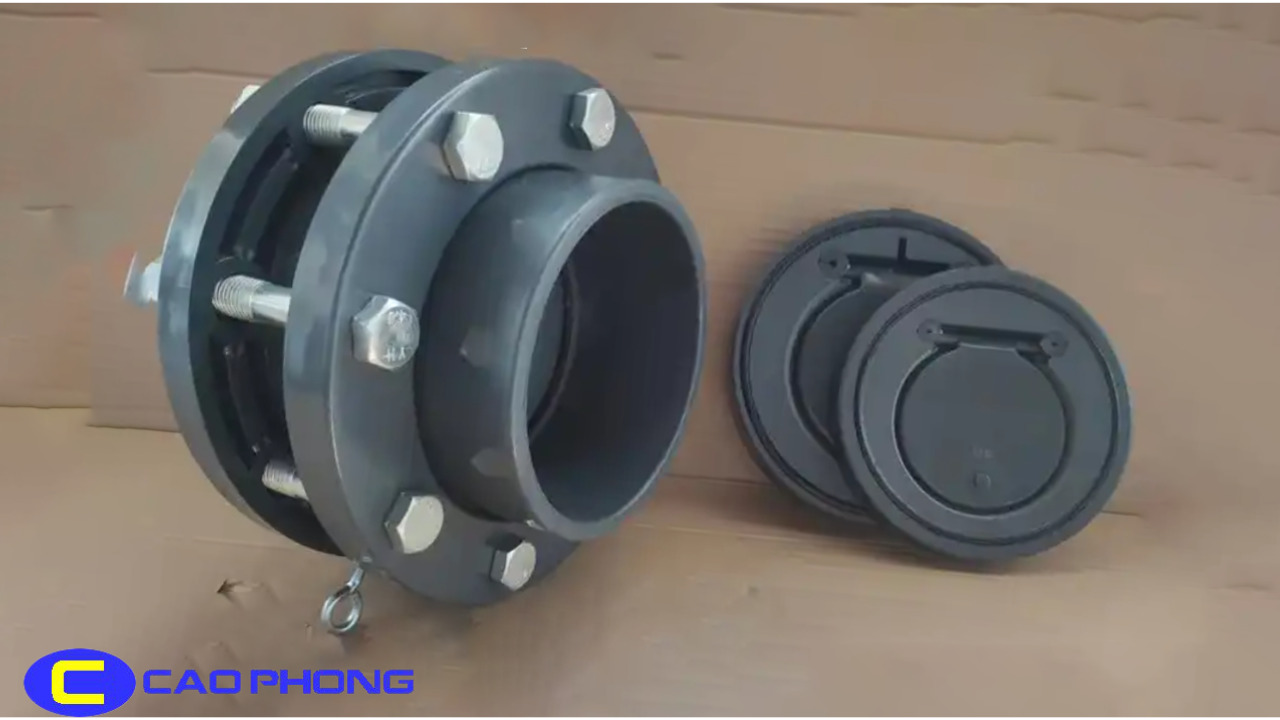

- Thân van PVC dạng wafer: vòng tròn mỏng, không có bích riêng, kẹp giữa 2 mặt bích của đường ống bằng bulông.

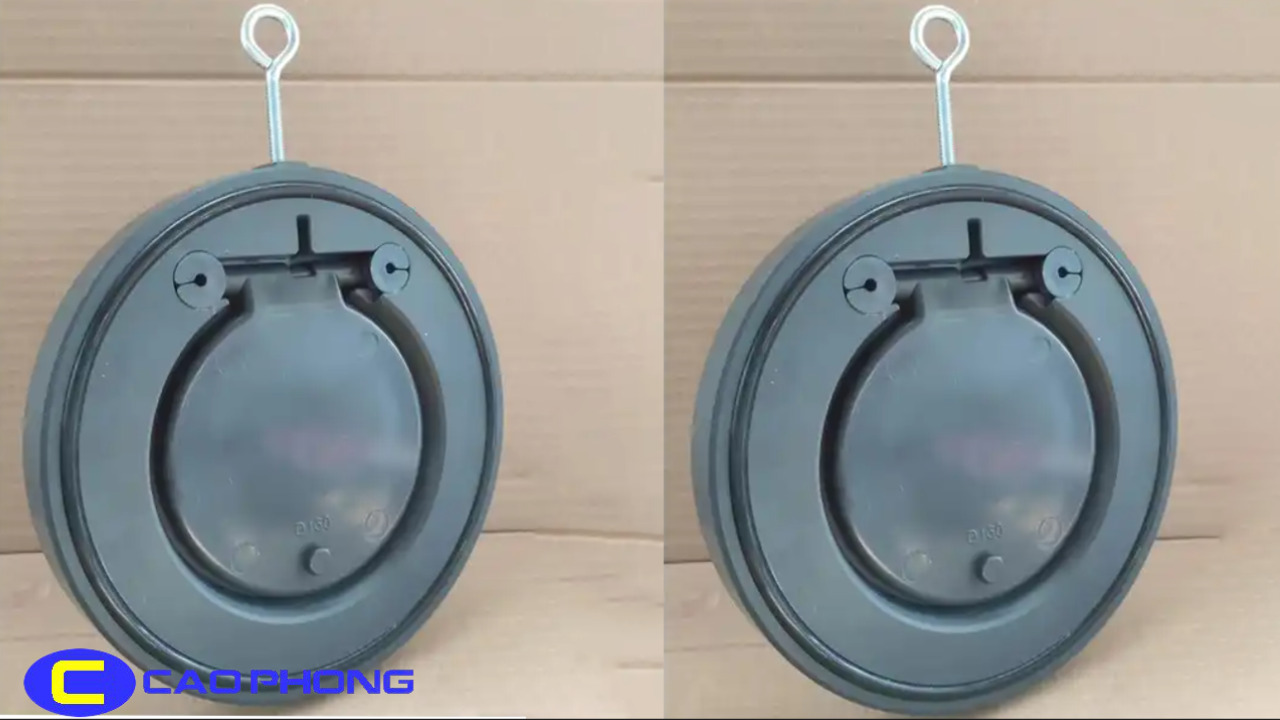

- Đĩa PVC lật quanh bản lề phía trên: dòng chảy đúng chiều đẩy đĩa mở ra; khi bơm dừng, đĩa rơi về và đóng kín.
- Vòng gioăng EPDM ở 2 mặt thân: làm kín với mặt bích, không cần thêm gioăng phẳng.
- Móc treo (bulông mắt) trên thân: dùng để cầm, treo van và căn đúng tâm khi luồn bulông.
- Mũi tên chiều dòng chảy: lắp đúng chiều mũi tên, lắp ngược thì van chặn luôn dòng chính.
Thông số kỹ thuật van một chiều đĩa Finmax
| Thông số | Giá trị |
|---|---|
| Tên gọi | Van một chiều dạng đĩa nhựa PVC (van 1 chiều đĩa PVC) |
| Thương hiệu | Finmax |
| Kiểu | Disc check, wafer, đĩa lật quanh bản lề |
| Vật liệu thân, đĩa | PVC |
| Gioăng làm kín | EPDM |
| Áp suất làm việc | PN10 |
| Nhiệt độ làm việc | 0 – 60 °C |
| Kiểu lắp | Kẹp giữa 2 mặt bích (wafer) |
| Môi chất | Nước sạch, nước đã xử lý, nước RO |
Nguồn: tài liệu kỹ thuật van một chiều đĩa nhựa PVC Finmax.
Các cỡ van theo đường kính ống nhựa
| Cỡ van | Ống nhựa tương ứng |
|---|---|
| DN50 | Phi 60 |
| DN65 | Phi 76 |
| DN80 | Phi 90 |
| DN100 | Phi 110 (ống hệ mét; ống phi 114 hệ inch cần hỏi lại chuẩn bích) |
| DN125 | Phi 140 |
| DN150 | Phi 168 |
Van một chiều đĩa nhựa PVC dùng cho đâu?
- Cửa đẩy bơm nước trong hệ cấp nước dân dụng, toà nhà, nhà xưởng dùng ống nhựa.
- Hệ xử lý nước, lọc nước, dây chuyền nước tinh khiết RO.
- Đường ống nước đã xử lý sau bể lắng, bể lọc.
- Hệ bơm dân dụng và công nghiệp quy mô nhỏ, bể bơi cần van nhẹ, không gỉ.
Không nên dùng khi: nước nóng trên 60 °C, hơi hoặc áp cao hơn PN10 (chọn van một chiều gang hoặc inox); nước thải còn rác, xơ, bùn đặc (đĩa dễ kẹt, nên dùng van một chiều lá lật); hoá chất đậm đặc hoặc dung môi (hỏi Cao Phong kiểm tra độ bền của PVC và gioăng EPDM với hoá chất cụ thể trước).
Kinh nghiệm chọn và lắp van một chiều đĩa
- Chọn theo phi ống nhựa, không theo phi bích. Ống phi 60 dùng van DN50, phi 90 dùng DN80, phi 110 dùng DN100 (ống phi 114 hệ inch không lắp lẫn với Φ110, cần hỏi lại chuẩn bích).
- Kiểm tra chuẩn mặt bích hai bên. Van wafer nằm lọt trong vòng bulông, nên đường kính tâm lỗ bulông của 2 mặt bích phải cùng chuẩn.
- Để khoảng trống cho đĩa mở. Đĩa lật vào trong ống phía sau van; không lắp sát van bướm, côn thu hay ống có lòng nhỏ hơn.
- Lắp cách cửa bơm và cút một đoạn ống thẳng. Dòng xoáy ngay sau bơm hoặc cút làm đĩa rung, mòn bản lề.
- Lắp ống nằm ngang hoặc ống đứng có dòng đi lên, đúng chiều mũi tên trên thân. Không lắp trên ống đứng có dòng đi xuống.
- Siết bulông đều theo hình chữ thập, vừa đủ kín. Thân nhựa PVC dễ nứt nếu siết lệch hoặc quá lực.
Câu hỏi thường gặp
Van một chiều đĩa Finmax giá bao nhiêu?
Giá thay đổi theo cỡ, từ DN50 (phi 60) đến DN150 (phi 168), và theo số lượng. Gọi 028 6270 3525, Cao Phong báo giá trong ngày, có giá riêng cho cửa hàng, nhà thầu, dự án.
Van một chiều đĩa khác van một chiều lá lật thế nào?
Van đĩa có thân mỏng, kẹp giữa 2 mặt bích, gọn và nhẹ. Van lá lật có thân dài, nối bích hoặc nối dán, lá van mở rộng hơn nên hợp với nước có cặn. Đường ống chật, nước sạch thì chọn van đĩa.
Van một chiều đĩa nhựa PVC có dùng cho nước nóng được không?
Không nên dùng quá 60 °C. Với nước nóng hơn, chọn van một chiều kim loại hoặc van nhựa chịu nhiệt khác.
Lắp van một chiều đĩa cần mua thêm gì?
Cần 2 mặt bích nhựa PVC đúng cỡ ống (dán vào ống), bộ bulông đai ốc đủ dài để xuyên qua cả 2 bích và thân van. Van đã có vòng gioăng ở 2 mặt.
Van có lắp ống đứng được không?
Được, nếu dòng chảy đi từ dưới lên. Khi bơm dừng, đĩa tự rơi về và đóng. Không lắp trên ống đứng có dòng chảy xuống.
Mua van một chiều đĩa nhựa PVC ở đâu tại TP.HCM?
Cao Phong cung cấp van một chiều dạng đĩa Finmax nhựa PVC các cỡ DN50 đến DN150 cùng mặt bích và phụ kiện nhựa đi kèm, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho cửa hàng, nhà thầu, dự án.
