Mô tả sản phẩm

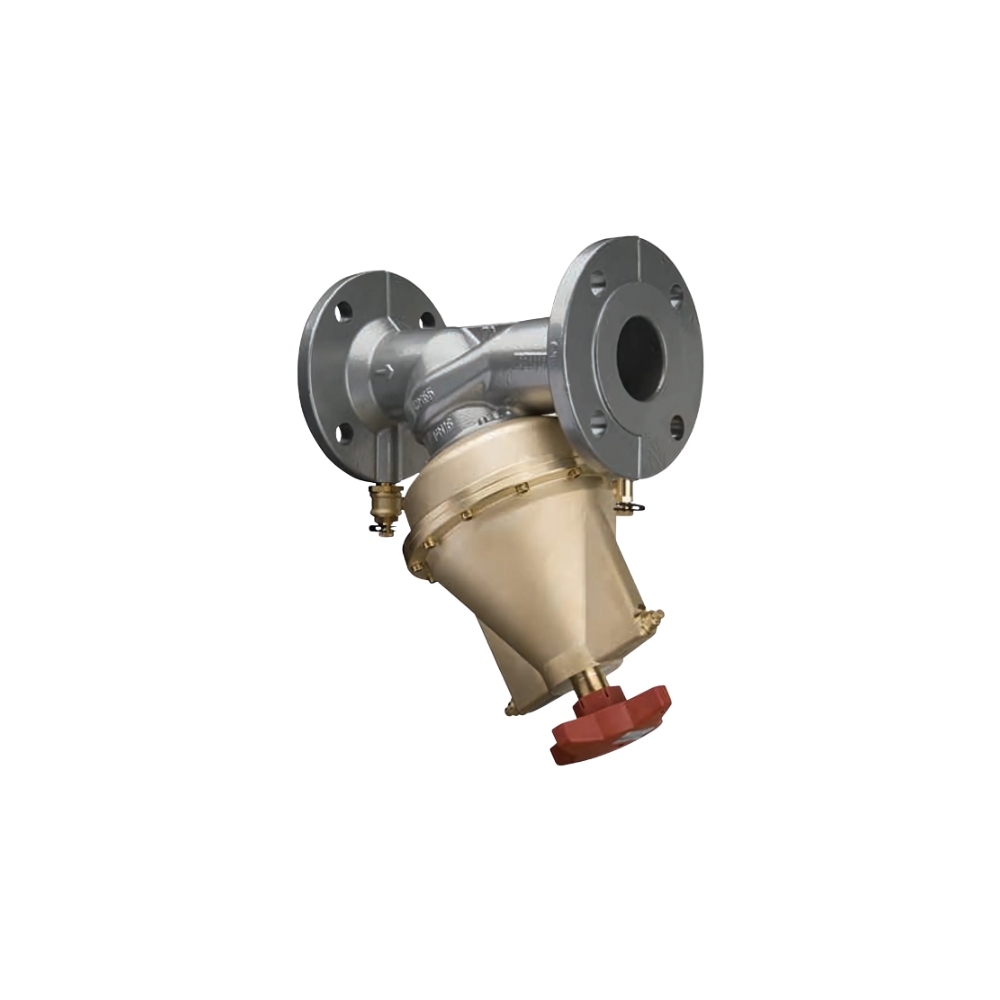

Van điều khiển chênh áp STAP là dòng van điều khiển chênh áp mặt bích cao cấp từ thương hiệu IMI TA (Thụy Điển), được thiết kế để duy trì chênh áp ổn định trong hệ thống sưởi và làm mát. Van có khả năng đảm bảo áp suất luôn ổn định tại các nhánh hoặc thiết bị đầu cuối, hỗ trợ cân bằng thủy lực chính xác, giảm nguy cơ phát sinh tiếng ồn và tiết kiệm năng lượng hiệu quả.
Ưu điểm nổi bật của STAP
- Điều chỉnh dải áp suất chênh lệch linh hoạt: 20 – 80 kPa hoặc 40 – 160 kPa.
- Duy trì Δp ổn định giúp hệ thống hoạt động chính xác, tránh quá tải lưu lượng.
- Tích hợp điểm đo áp suất hỗ trợ cân chỉnh và kiểm tra vận hành.
- Có chức năng ngắt dòng (shut-off) dễ dàng bảo trì hệ thống.
- Thiết kế nhỏ gọn, chính xác cao, phù hợp lắp ở nhánh hồi các hệ thống trung tâm.
Thông số kỹ thuật chính
- Ứng dụng: hệ thống sưởi, làm mát, năng lượng mặt trời.
- Kích thước: DN65 – DN100.
- Áp suất danh định: PN16.
- Áp suất chênh lệch cài đặt (ΔpL):
Loại 1: 20 – 80 kPa.
Loại 2: 40 – 160 kPa.
- Áp suất chênh lệch tối đa (ΔpV): 350 kPa.
- Nhiệt độ làm việc: -10°C đến 120°C.
- Kết nối mặt bích: ISO 7005-2.
- Tiêu chuẩn chiều dài lắp đặt: ISO 5752 series 1 / BS 2080.
Cấu tạo vật liệu
| Bộ phận | Vật liệu |
|---|---|
| Thân van | Gang xám EN-GJL-250 |
| Nắp van | AMETAL® – hợp kim chống khử kẽm |
| Nón van, trục | AMETAL® |
| Gioăng kín | EPDM |
| Màng chắn | EPDM gia cường |
| Lò xo | Inox không gỉ |
| Tay vặn | Polyamide |
| Sơn phủ | Epoxy chống ăn mòn |
Bảng lưu lượng (Kvm)
| DN | Kvm (m³/h) tại Δp = 1 bar | Chiều dài (mm) | Chiều cao (mm) | Trọng lượng (kg) |
|---|---|---|---|---|
| 65 | 36 | 290 | 321 | 22 |
| 80 | 55 | 310 | 337 | 24 |
| 100 | 110 | 350 | 350 | 29 |
Ứng dụng thực tế
- Lắp tại đường hồi trong các nhánh rẽ, tầng hoặc cụm thiết bị.
- Hệ thống sưởi trung tâm, làm mát tuần hoàn.
- Các tòa nhà cao tầng, trung tâm thương mại, khu phức hợp.
- .Ứng dụng kiểu Modular valve method, mỗi STAP điều khiển riêng cho từng mô-đun công trình.
Hướng dẫn lắp đặt
- Lắp STAP tại đường hồi và theo đúng hướng dòng chảy.
- Có thể kết hợp với van đo STAF/STAD để tối ưu chức năng.
- Cho phép nối dài ống mao dẫn bằng phụ kiện chuẩn (6 mm).
- Có đầy đủ phụ kiện hỗ trợ: que đo, điểm đo 2 chiều, công cụ cài đặt ΔpL, ống nối mao dẫn…
Cataloge sản phẩm van điều khiển chênh áp STAP
