Mô tả sản phẩm

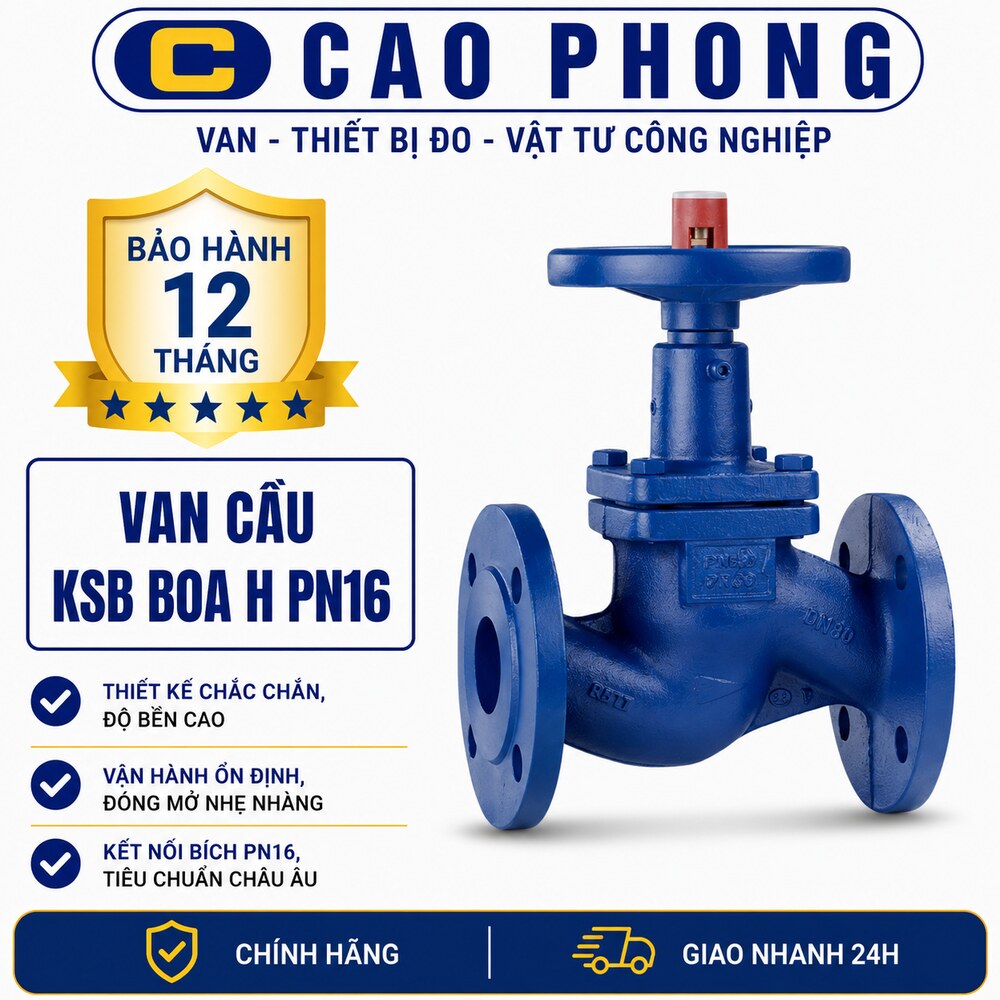

Cao Phong cung cấp van cầu KSB BOA-H PN16 làm kín trục bằng ống xếp inox (bellows seal) cho đường hơi, nước nóng và dầu tải nhiệt của nhà máy tại TP.HCM và toàn quốc. Ống xếp bịt kín trục van nên hơi và dầu nóng không rò ra ngoài qua ty, còn tết chèn graphite làm lớp kín dự phòng.
Van cầu KSB BOA-H là gì?
BOA-H là dòng van cầu (globe valve) của KSB, hãng van và bơm của Đức. Van đóng mở và điều chỉnh lưu lượng bằng đĩa van ép xuống bệ, nâng hạ bằng tay quay.
Điểm khác của BOA-H so với van cầu thường là ống xếp kim loại (bellows) bọc quanh trục. Van cầu thường chỉ làm kín trục bằng tết chèn, lâu ngày dễ rò hơi. Vì vậy van cầu bellows còn được gọi là van cầu hơi, van chặn hơi hay bellows seal globe valve.
Cấu tạo van cầu KSB BOA-H
- Thân và nắp van: gang xám EN-GJL-250 (JL1040) cho bản PN16. Catalogue có thêm bản thân gang cầu EN-GJS-400-18-LT (JS1025).
- Ống xếp (bellows): inox X6CrNiTi18-10 (1.4541), hàn kín giữa trục và nắp, chặn môi chất đi theo trục ra ngoài.
- Tết chèn và cơ cấu ép: tết chèn graphite nguyên chất phía trên ống xếp, làm lớp kín thứ hai.
- Đĩa van: thép không gỉ X20Cr13 (1.4021) với cỡ DN15–DN150; cỡ DN200–DN350 dùng đĩa C22/X15CrNi18-8. Cỡ DN200–DN300 có đĩa cân bằng áp để đóng mở nhẹ hơn.
- Bệ van và gioăng nắp: bệ van thép không gỉ; gioăng giữa thân và nắp là CrNiSt/graphite.
- Tay quay: nhôm đúc với cỡ DN15–DN150.
Thông số kỹ thuật van cầu KSB BOA-H PN16
| Thông số | Giá trị |
|---|---|
| Hãng / model | KSB BOA-H |
| Kiểu van | Van cầu thân thẳng, làm kín trục bằng bellows + tết chèn graphite |
| Áp suất danh định | PN16 |
| Vật liệu thân, nắp | EN-GJL-250 (JL1040) |
| Dải cỡ thân EN-GJL-250 | DN15 – DN300 |
| Ống xếp (bellows) | X6CrNiTi18-10 (1.4541) |
| Đĩa van | X20Cr13 (1.4021) cho DN15–DN150; C22/X15CrNi18-8 cho DN200 trở lên |
| Bệ van | Thép không gỉ |
| Gioăng thân – nắp | CrNiSt/graphite |
| Kết nối | Mặt bích PN16 |
| Vận hành | Tay quay |
Cao Phong báo giá theo từng cỡ DN. Anh/chị gửi cỡ ống, áp suất và nhiệt độ làm việc để được chọn đúng van.
Nguồn: catalogue KSB BOA-H (mặt cắt, bảng vật liệu) và tài liệu kỹ thuật của hãng.
Van cầu KSB BOA-H dùng cho đâu?
- Đường hơi bão hoà sau lò hơi: van chặn, van điều chỉnh tay cho nhánh cấp hơi tới máy sấy, nồi nấu, bồn gia nhiệt.
- Đường dầu tải nhiệt (dầu nóng): nơi cần kín trục tuyệt đối vì dầu rò ra vừa hao vừa nguy cơ cháy.
- Nước nóng, nước cấp lò hơi trong nhà máy thực phẩm, dệt nhuộm, giấy, gỗ.
Không nên dùng khi: áp suất làm việc vượt 16 bar, môi chất ăn mòn mạnh (axit, kiềm đặc), hoặc đường hơi hay bị búa nước, sốc nhiệt, vì gang xám giòn hơn gang cầu và thép. Khi đó Cao Phong tư vấn van cầu thân gang cầu hoặc thép đúc cấp PN25, PN40. Đường nước lạnh thông thường không cần bellows; van cầu tay quay thường hoặc van cổng sẽ rẻ hơn.
Kinh nghiệm chọn và lắp van cầu bellows
- Hỏi rõ bellows hay tết chèn. Hai loại nhìn bên ngoài giống nhau nhưng giá chênh nhiều. Đường hơi, dầu nóng nên dùng bellows để không phải siết tết chèn định kỳ.
- Kiểm tra chuẩn mặt bích. BOA-H nối bích PN16 theo chuẩn châu Âu. Mặt bích JIS 10K hay ANSI Class 150 có tâm lỗ bu lông khác, không lắp lẫn được. Cỡ DN đổi sang inch xem bảng quy đổi DN – NPS.
- Lắp đúng chiều mũi tên trên thân van. Van cầu có chiều dòng chảy; lắp ngược làm van khó đóng và nhanh mòn đĩa.
- Đặt lọc Y trước van và bẫy hơi ở cuối nhánh. Cặn, rỉ sét làm xước bệ van; nước ngưng đọng gây búa nước.
- Mở van từ từ khi cấp hơi. Xả hết nước ngưng trước, mở hé để đường ống nóng đều rồi mới mở hết, tránh búa nước làm nứt thân gang.
- Không dùng cần nối dài để siết tay quay. Lực quá lớn làm hỏng ống xếp và bệ van.
Câu hỏi thường gặp
Van cầu KSB BOA-H PN16 giá bao nhiêu?
Giá thay đổi theo cỡ DN. Anh/chị gọi 028 6270 3525 hoặc gửi danh sách cỡ, số lượng để Cao Phong báo giá trong ngày; nhà thầu và dự án có giá riêng.
Van cầu bellows khác van cầu thường thế nào?
Van cầu thường chỉ làm kín trục bằng tết chèn nên lâu ngày dễ rò hơi qua ty. Van cầu bellows có thêm ống xếp kim loại hàn kín quanh trục, nên môi chất không rò ra ngoài, tết chèn chỉ là lớp kín dự phòng.
Van KSB BOA-H dùng cho hơi nóng được không?
Được. BOA-H là dòng van cầu dành cho hơi bão hoà, nước nóng và dầu tải nhiệt, trong giới hạn áp PN16. Đường hơi trên 16 bar hoặc có búa nước nên chọn van thân gang cầu hoặc thép.
BOA-H có bản thân gang cầu không?
Có. Catalogue KSB BOA-H có bản thân gang cầu EN-GJS-400-18-LT (JS1025) bên cạnh bản gang xám EN-GJL-250 (JL1040). Cần bản nào anh/chị báo khi hỏi giá để Cao Phong kiểm tra.
Có những cỡ van nào?
Bản thân gang xám EN-GJL-250 có cỡ từ DN15 đến DN300 theo bảng vật liệu của hãng. Cỡ có sẵn và thời gian giao hàng Cao Phong xác nhận khi báo giá.
Mua van cầu KSB BOA-H ở đâu tại TP.HCM?
Cao Phong cung cấp van cầu KSB BOA-H PN16 và phụ kiện cho đường hơi, giao toàn quốc, xuất hoá đơn VAT và có giá riêng cho nhà thầu, nhà máy, dự án.
