Mô tả sản phẩm
Cao Phong cung cấp van cân bằng tĩnh GALA thân đồng, nối ren, áp PN16/PN25, cho hệ nước lạnh chiller, nước làm mát và cấp nước tòa nhà tại TP.HCM và toàn quốc. Van có tay quay vạch số và 2 cổng đo chênh áp, giúp kỹ thuật viên chỉnh lưu lượng từng nhánh đúng thiết kế khi chạy thử hệ thống.
Van cân bằng tĩnh GALA là gì?
Van cân bằng tĩnh (static balancing valve, còn gọi van cân bằng tay) là van dùng để phân phối đúng lưu lượng thiết kế cho từng nhánh của hệ nước tuần hoàn. Nhánh gần bơm thường nhận dư nước, nhánh xa bị thiếu; van cân bằng được chỉnh để các nhánh nhận đủ nước, máy lạnh và dàn trao đổi nhiệt chạy đều.
Van GALA là van cân bằng tĩnh bằng đồng của thương hiệu GALA (Hồng Kông). “Tĩnh” nghĩa là độ mở được chỉnh bằng tay một lần khi chạy thử rồi khoá lại, khác van cân bằng tự động (động) tự giữ lưu lượng hoặc chênh áp khi áp hệ thay đổi.
Cấu tạo và nguyên lý

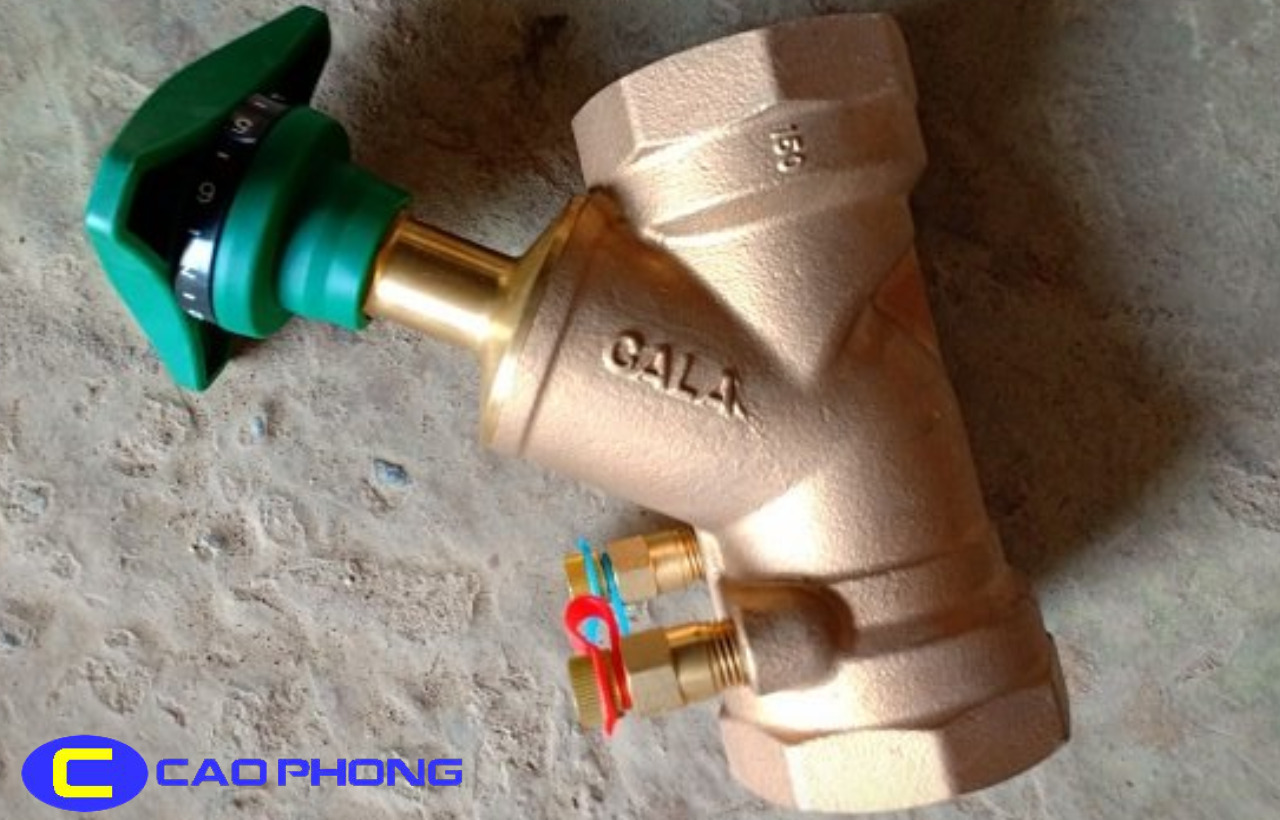

- Thân đồng kiểu chữ Y, nối ren: dòng chảy đi qua cửa van, độ mở quyết định lưu lượng qua nhánh.
- Bonnet, ty van, đĩa van bằng thau: đĩa thau hoặc thau có lớp PTFE để đóng kín.
- Orifice insert bằng thau: tạo tiết diện chuẩn để đo chênh áp, quy ra lưu lượng.
- Tay quay nhựa có vạch số: đọc và ghi lại vị trí chỉnh của từng van.
- 2 cổng đo chênh áp: cắm đồng hồ đo chênh áp khi chạy thử để biết lưu lượng thực tế qua van.
Thông số kỹ thuật van cân bằng tĩnh GALA
| Thông số | Giá trị |
|---|---|
| Tên gọi | Van cân bằng tĩnh GALA |
| Thương hiệu | GALA |
| Xuất xứ thương hiệu | Hồng Kông |
| Vật liệu thân | Đồng |
| Bonnet | Thau |
| Ty van (stem) | Thau |
| Đĩa van (disc) | Thau, thau + PTFE |
| Orifice insert | Thau |
| Tay quay (hand wheel) | Nhựa |
| Áp suất | PN16, PN25 |
| Nhiệt độ làm việc | Tới khoảng 120 °C |
| Kết nối | Nối ren |
Nguồn: tài liệu kỹ thuật / catalogue hãng GALA.
Catalogue van cân bằng GALA
Van cân bằng tĩnh GALA dùng cho đâu?
- Hệ điều hoà trung tâm (chiller): cân bằng nước lạnh tới từng AHU, FCU.
- Hệ nước làm mát công nghiệp: chia đều nước làm mát cho các máy.
- Hệ cấp nước tòa nhà cao tầng, chung cư: cân bằng lưu lượng giữa các nhánh, các tầng.
- Hệ nước nóng, sưởi: trong giới hạn nhiệt độ khoảng 120 °C.
Không nên dùng khi: cần một van chặn đóng mở thường xuyên (nên dùng van chặn riêng, giữ nguyên vị trí chỉnh của van cân bằng); môi chất bẩn nhiều cặn (cặn làm sai lưu lượng và tắc cổng đo); hơi nóng hoặc nhiệt độ vượt khoảng 120 °C; hệ có tải thay đổi liên tục cần giữ lưu lượng tự động (nên chọn van cân bằng tự động).
Kinh nghiệm chọn và lắp van cân bằng
- Chọn theo lưu lượng thiết kế (Kv), không chỉ theo cỡ ống; gửi lưu lượng từng nhánh để Cao Phong chọn cỡ van.
- Quy đổi cỡ ren: DN15 = ren 21 (½”), DN20 = ren 27 (¾”), DN25 = ren 34 (1″), DN32 = ren 42, DN40 = ren 49, DN50 = ren 60.
- Lắp đúng chiều mũi tên trên thân van, ưu tiên trên đường hồi, có đoạn ống thẳng trước và sau van để số đo chênh áp ổn định.
- Chừa chỗ thao tác: đặt van sao cho xoay được tay quay, đọc được vạch số và cắm được đồng hồ đo vào 2 cổng đo.
- Cần dụng cụ đo chênh áp khi chạy thử (commissioning); ghi lại vị trí vạch của từng van sau khi chỉnh.
- Lắp lọc Y phía trước nếu nước tuần hoàn có cặn, để bảo vệ van và cổng đo.
Câu hỏi thường gặp
Van cân bằng tĩnh GALA giá bao nhiêu?
Giá phụ thuộc cỡ van và số lượng. Anh/chị gửi cỡ DN và lưu lượng từng nhánh, Cao Phong báo giá. Gọi 028 6270 3525.
Van cân bằng tĩnh và van cân bằng tự động khác nhau thế nào?
Van tĩnh được chỉnh bằng tay một lần khi chạy thử và giữ nguyên độ mở. Van tự động tự điều chỉnh để giữ lưu lượng hoặc chênh áp khi áp hệ thay đổi, giá cao hơn và dùng cho hệ tải biến đổi.
Van cân bằng GALA dùng cho nước nóng được không?
Được, trong giới hạn nhiệt độ khoảng 120 °C và áp PN16 hoặc PN25 theo cấp van. Không dùng cho hơi nóng.
Có thể dùng van cân bằng thay van chặn không?
Không nên. Đóng mở van cân bằng làm mất vị trí đã chỉnh. Nên lắp thêm van chặn riêng để bảo trì.
Van cân bằng GALA làm bằng vật liệu gì?
Thân van bằng đồng; bonnet, ty van, đĩa van và orifice bằng thau, đĩa có loại phủ PTFE; tay quay bằng nhựa.
Mua van cân bằng tĩnh GALA ở đâu tại TP.HCM?
Cao Phong cung cấp van cân bằng tĩnh GALA thân đồng nối ren, tư vấn chọn cỡ theo lưu lượng từng nhánh, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho cửa hàng, nhà thầu và dự án HVAC.
