Mô tả sản phẩm
Cao Phong cung cấp van bi gang JOEUN nối bích PN16, thân gang dẻo, bi inox 304, đệm PTFE, áp làm việc tối đa 16 bar, cho nhà máy, tòa nhà và nhà thầu cơ điện tại TP.HCM và toàn quốc. Van đóng mở hoàn toàn chỉ bằng 1/4 vòng tay gạt, bi inox và đệm PTFE cho độ kín tốt ở nhiệt độ tới 180 °C.
Van bi gang JOEUN nối bích PN16 là gì?

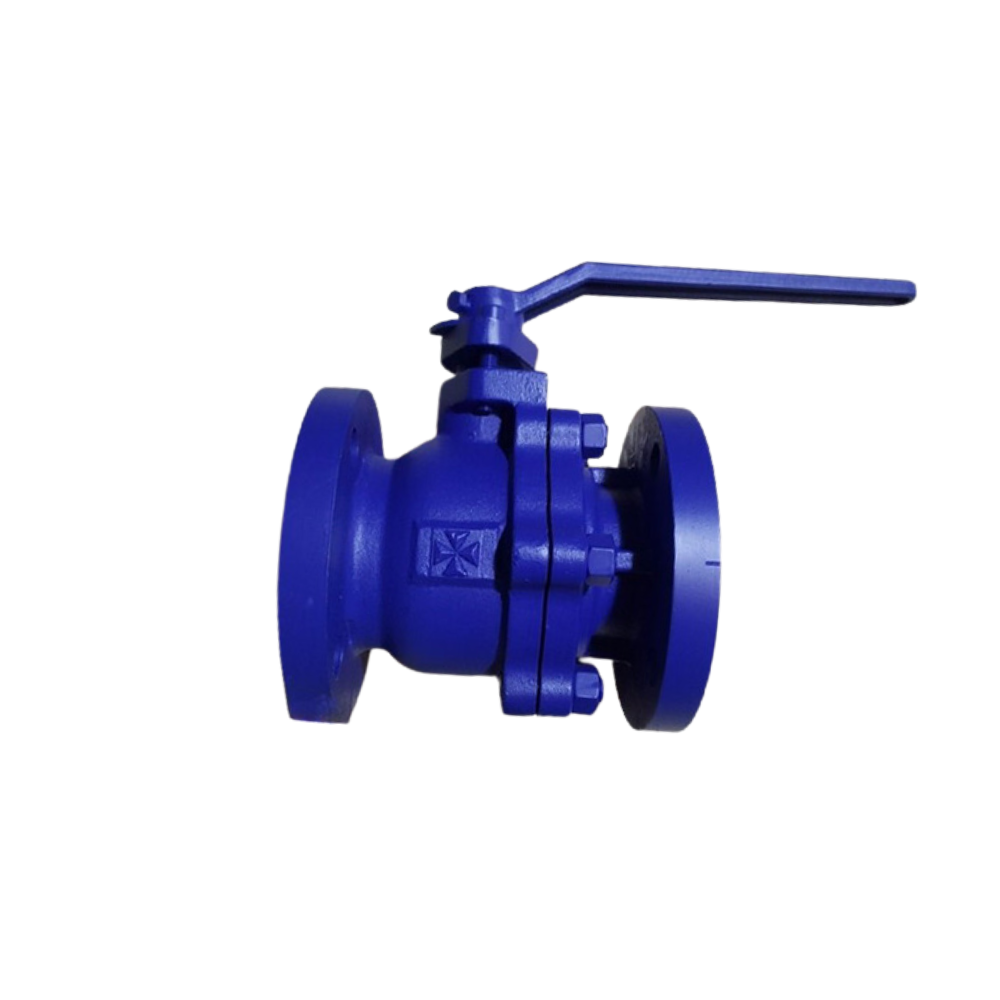

Đây là van bi (ball valve) thân gang, lắp giữa hai mặt bích PN16. Bên trong là một viên bi inox 304 có lỗ xuyên tâm. Xoay tay gạt 90° thì lỗ bi thẳng hàng với đường ống (mở) hoặc vuông góc (đóng).
JOEUN là thương hiệu van Hàn Quốc, có đủ dòng van gang cho hệ nước: van bướm, van cầu, van một chiều, lọc Y và van bi. So với van bi inox mặt bích, van bi gang có giá thấp hơn, phù hợp nước sạch, nước làm mát, khí nén, nơi không đòi hỏi vật liệu chống ăn mòn toàn thân.
Cấu tạo van bi gang JOEUN
- Thân gang dẻo FCD450, 2 mảnh ghép bulong: sơn xanh, chữ JOEUN đúc nổi trên thân.
- Bi inox 304: bề mặt nhẵn, chống gỉ, lỗ bi cho dòng chảy đi thẳng khi mở.
- Đệm làm kín (seat) PTFE: ôm sát bi để kín, ma sát thấp nên tay gạt nhẹ.
- Tay gạt: đóng mở 1/4 vòng, nhìn tay gạt là biết van đang mở hay đóng.
- Hai đầu mặt bích PN16: lắp với bích PN16 trên đường ống bằng bulong và gioăng.
Thông số kỹ thuật van bi gang JOEUN nối bích PN16
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | JOEUN (Hàn Quốc) |
| Kiểu van | Van bi 2 mảnh, vận hành tay gạt |
| Tiêu chuẩn kết nối | Mặt bích PN16 (EN 1092-2) |
| Áp suất làm việc | Tối đa 16 bar |
| Nhiệt độ làm việc | −10…+180 °C |
| Vật liệu thân | Gang dẻo FCD450 |
| Vật liệu bi | Inox 304 |
| Đệm làm kín (seat) | PTFE |
| Kích thước | Từ DN50 |
| Môi chất phù hợp | Nước sạch, nước làm mát, khí nén, dầu nhẹ |
Nguồn: thông số dòng van bi gang PN16 của thương hiệu JOEUN và ảnh hàng thực tế tại Cao Phong. Cần bản vẽ kích thước, xem catalogue bên dưới hoặc hỏi Cao Phong.
Van bi gang JOEUN dùng cho đâu?
- Hệ nước sạch, nước cấp trong nhà máy, tòa nhà, trạm bơm.
- Nước làm mát, chiller, tháp giải nhiệt trong hệ HVAC.
- Đường khí nén cần van đóng nhanh, kín.
- Dầu nhẹ ở nhiệt độ thường.
- Van chặn đầu nhánh, cần đóng mở nhanh 1/4 vòng để cô lập thiết bị khi bảo trì.
Không nên dùng khi: đường hơi nóng (nên chọn van cầu hơi hoặc van bi thép); hoá chất ăn mòn, nước biển (chọn van bi inox mặt bích); nước thải nhiều rác, bùn (chọn van cổng hoặc van dao); cần điều tiết lưu lượng lâu dài ở vị trí mở một phần (van bi chỉ nên mở hết hoặc đóng hết; chọn van cầu hoặc van bướm). Đường ống dùng bích JIS 10K thì cần van bi gang chuẩn JIS 10K, không lắp van PN16.
Kinh nghiệm chọn và lắp van bi gang mặt bích
- Kiểm tra chuẩn bích trước khi đặt. PN16 (EN) và JIS 10K có đường kính vòng lỗ, số lỗ bulong khác nhau ở nhiều cỡ. Đo tâm lỗ bulong và đếm số lỗ trên bích cũ, hoặc gửi ảnh cho Cao Phong.
- Quy đổi cỡ: DN50 = 2″ (phi 60), DN65 = 2½” (phi 76), DN80 = 3″ (phi 90), DN100 = 4″ (phi 114). Khách gọi “phi” là đường kính ngoài ống thép, khác DN.
- Chọn áp danh định ≥ áp làm việc thực tế. Hệ chạy dưới 16 bar thì PN16 đủ; áp cao hơn chọn van thép PN25/PN40.
- Đặt kèm gioăng và bulong đúng chuẩn bích. Mỗi van cần 2 gioăng mặt bích; bulong siết chéo đều tay để không lệch gioăng.
- Không dùng van bi để tiết lưu. Mở nửa chừng lâu ngày làm dòng chảy mài mòn đệm PTFE, van mất kín.
- Cần đóng mở tự động thì hỏi Cao Phong phương án lắp bộ điều khiển khí nén hoặc điện cho van bi.
Câu hỏi thường gặp
Van bi gang JOEUN nối bích PN16 giá bao nhiêu?
Giá thay đổi theo cỡ DN và số lượng. Anh/chị gửi cỡ và số lượng, Cao Phong báo giá trong ngày, có giá riêng cho nhà thầu và cửa hàng. Gọi 028 6270 3525.
Van bi gang PN16 có lắp được với bích JIS 10K không?
Thường là không, vì vòng lỗ bulong và số lỗ của hai chuẩn khác nhau ở nhiều cỡ. Hãy đo bích hiện có trước khi đặt van. Đường ống JIS 10K nên chọn van bi gang chuẩn JIS 10K.
Van bi gang JOEUN dùng cho hơi nóng được không?
Không khuyến nghị. Đệm PTFE và thân gang phù hợp nước, khí nén, dầu nhẹ. Đường hơi nên dùng van cầu hơi hoặc van bi thép chuyên cho hơi; Cao Phong tư vấn theo áp và nhiệt của hệ.
Van bi và van bướm gang khác nhau thế nào?
Van bi mở hết thì lỗ bi thông thẳng, ít cản dòng, đóng rất kín. Van bướm nhẹ, gọn và rẻ hơn ở cỡ lớn, nhưng đĩa van nằm giữa dòng chảy. Cần kín tốt, ít cản dòng thì chọn van bi; cỡ lớn, cần gọn nhẹ thì cân nhắc van bướm.
Mua van bi gang JOEUN nối bích PN16 ở đâu tại TP.HCM?
Cao Phong cung cấp van bi gang JOEUN nối bích PN16 cùng gioăng, bulong mặt bích, giao toàn quốc, xuất hoá đơn VAT và có giá riêng cho cửa hàng, nhà thầu, dự án.
CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ CÔNG NGHIỆP CAO PHONG
- Website: https://caophong.com.vn
- Hotline: 028 6270 3525
- Email: contact@caophong.com.vn
- Địa chỉ: 331/41 Phan Huy Ích, Phường An Hội Tây, Thành Phố Hồ Chí Minh, Việt Nam
- Mã số thuế (MST): 0315207350
Xem thêm: các loại van bi công nghiệp · lọc Y

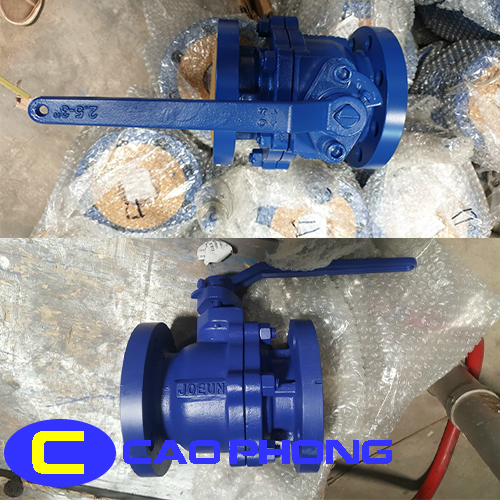

Hình ảnh van bi gang JOEUN nối bích PN16
