Mô tả sản phẩm
Cao Phong cung cấp khớp nối mềm nối ren Samwoo cỡ DN20 – DN50, thân cao su EPDM 2 cầu, hai đầu rắc co gang dẻo, áp danh định 10 – 16 bar, cho trạm bơm, hệ PCCC và cấp nước tại TP.HCM và toàn quốc. Khớp hấp thụ rung từ bơm, bù lệch tâm và giãn nở nhỏ của ống, chịu nhiệt −15 … +115 °C theo catalog hãng.

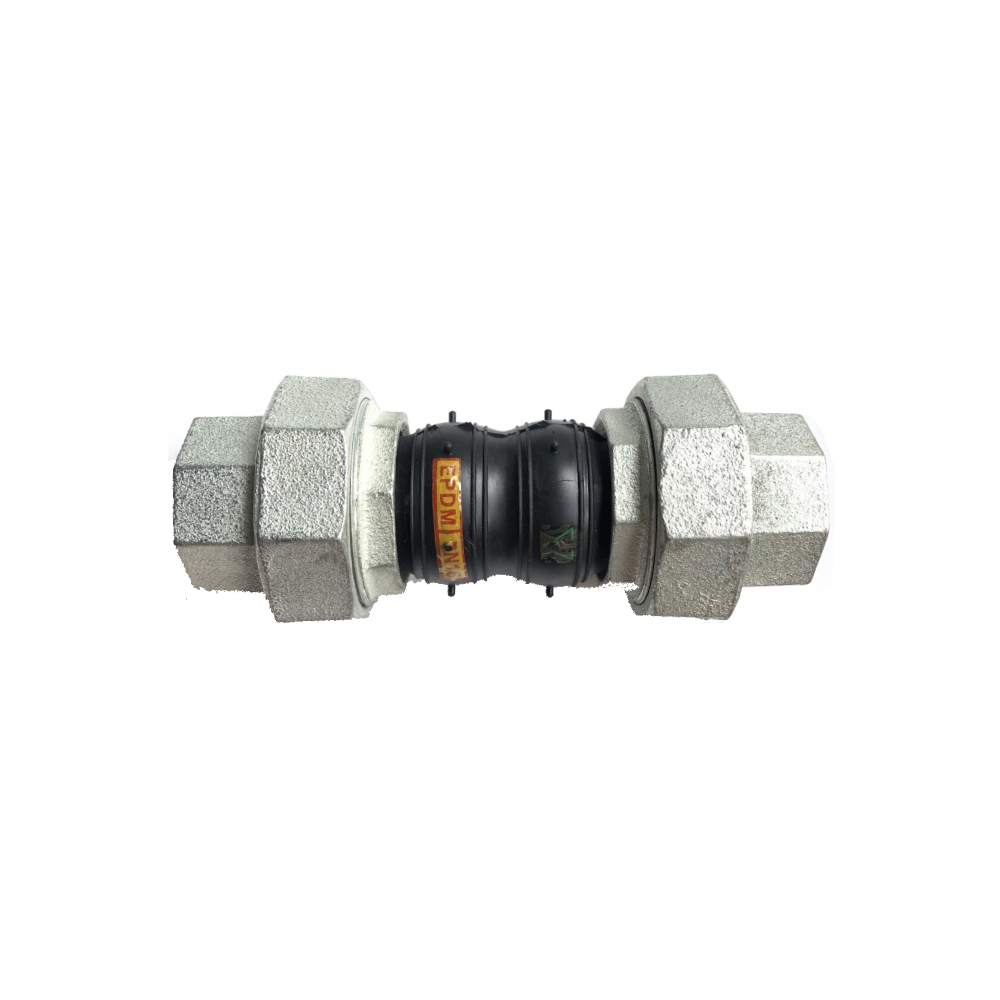

Khớp nối mềm nối ren Samwoo là gì?
Khớp nối mềm nối ren (rubber joint, threaded union type) là đoạn nối đàn hồi lắp giữa hai đầu ống ren. Thân cao su co giãn được nên hấp thụ rung, giảm ồn do bơm truyền sang đường ống, và cho phép ống lệch nhẹ theo trục, theo phương ngang và theo góc.

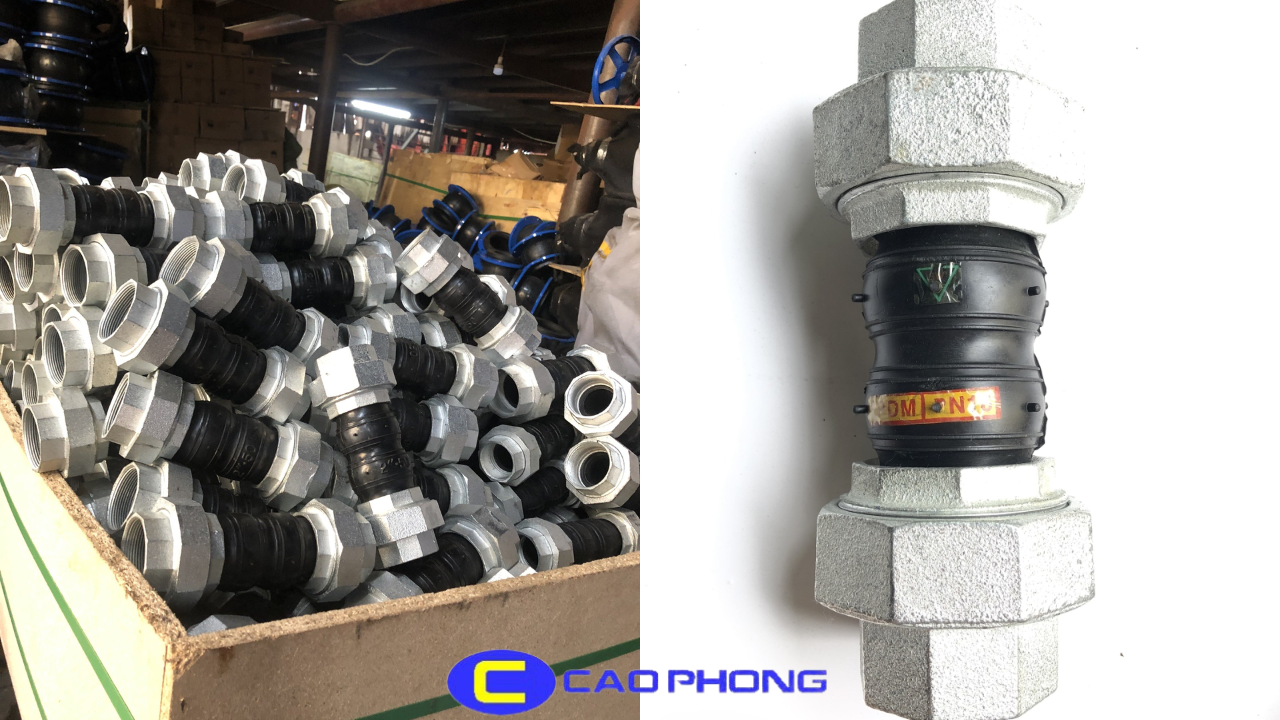

Samwoo Valve Co., Ltd. là hãng van gang Hàn Quốc, in logo “SW” trên sản phẩm, chuyên hàng cho cấp thoát nước và PCCC. Bản nối ren (EJR-10) dùng cho ống nhỏ DN15 – DN50. Từ DN50 trở lên thường dùng khớp nối mềm mặt bích, vì mối nối bích chắc hơn với ống lớn.

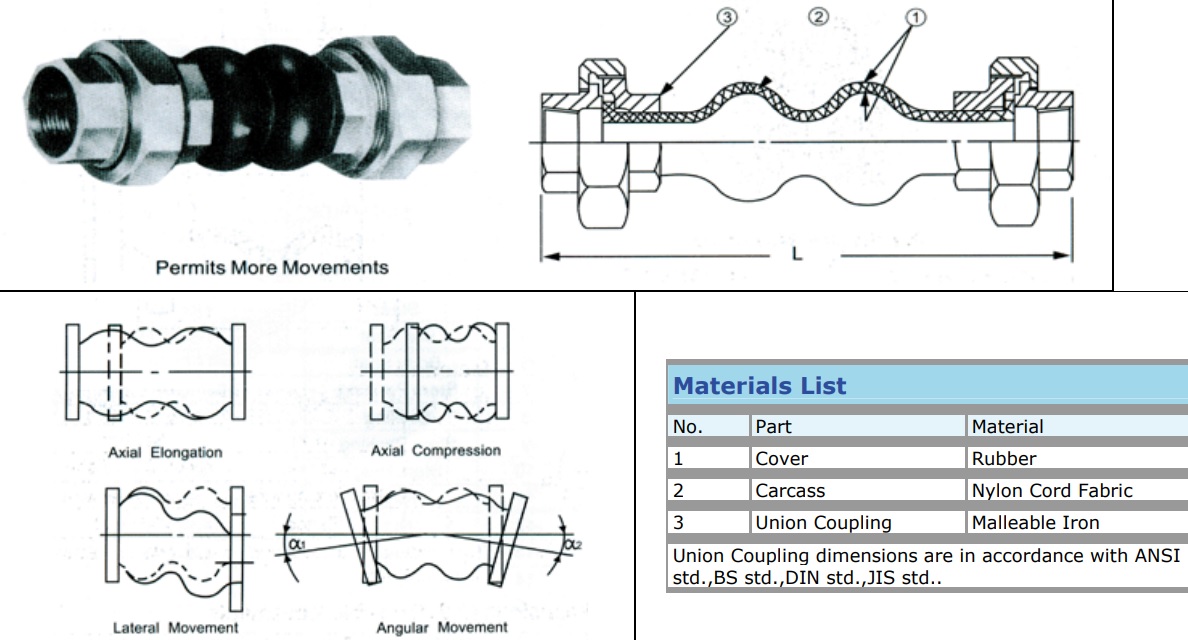

Cấu tạo khớp nối mềm cao su nối ren
- Lớp cao su ngoài (cover): cao su EPDM, chịu nước và thời tiết.
- Lớp gia cường (carcass): sợi nylon (nylon cord fabric) giúp thân chịu áp mà vẫn co giãn.
- 2 cầu (double sphere): hai bầu cao su nối tiếp, cho độ dịch chuyển lớn hơn loại 1 cầu.
- 2 đầu rắc co gang dẻo (malleable iron union): đai ốc xoay ren trong, tháo lắp được mà không phải xoay cả đường ống. Kích thước rắc co theo ANSI, BS, DIN, JIS.
Thông số kỹ thuật khớp nối mềm nối ren Samwoo
| Thông số | Giá trị |
|---|---|
| Hãng | Samwoo Valve Co., Ltd. (SW), Hàn Quốc |
| Model | EJR-10 |
| Cỡ Cao Phong bán | DN20 (¾”), DN25 (1″), DN32 (1¼”), DN40 (1½”), DN50 (2″) |
| Cỡ theo catalog hãng | DN15 – DN50 |
| Vật liệu thân | Cao su EPDM, gia cường sợi nylon |
| Vật liệu đầu nối | Rắc co gang dẻo (malleable iron) |
| Kiểu kết nối | Nối ren trong, rắc co 2 đầu |
| Áp suất danh định | 1,0 / 1,6 MPa (10 / 16 bar) |
| Áp suất nổ | 3,0 / 4,8 MPa |
| Nhiệt độ làm việc | −15 … +115 °C |
| Môi chất | Nước sạch, nước PCCC, nước lạnh và nước tuần hoàn HVAC |
Nguồn: catalog khớp nối mềm nối ren (EJR-10) của hãng Samwoo Valve Co., Ltd.
Khớp nối mềm nối ren dùng cho đâu?
- Đầu hút và đầu đẩy bơm nước cỡ nhỏ: bơm tăng áp, bơm tuần hoàn, bơm cấp nước toà nhà.
- Hệ PCCC: đoạn ống nhánh nhỏ nối với bơm và tủ, nơi cần giảm rung.
- HVAC: đường nước lạnh, nước tuần hoàn nối vào FCU, AHU, chiller cỡ nhỏ.
- Cấp thoát nước: nối ống qua khe lún, đoạn ống bị lệch tâm nhẹ.
Không nên dùng khi: môi chất là dầu, xăng, dung môi (cao su EPDM không chịu dầu, cần khớp cao su NBR); hơi nóng hoặc nhiệt độ trên 115 °C (dùng khớp nối mềm inox); ống lớn hơn DN50 (dùng khớp nối mềm mặt bích); áp làm việc vượt 16 bar.
Kinh nghiệm chọn và lắp khớp nối mềm nối ren
- Quy đổi cỡ trước khi đặt hàng. DN20 = ¾” (ống phi 27), DN25 = 1″ (phi 34), DN32 = 1¼” (phi 42), DN40 = 1½” (phi 49), DN50 = 2″ (phi 60). Khách hay tìm “khớp nối mềm DN32”, “DN40” là cỡ ống 42 và 49.
- Chọn cấp áp theo áp thật của hệ. Đầu đẩy bơm có áp cao nhất trong hệ. Báo Cao Phong áp làm việc để chọn bản 10 hay 16 bar.
- Cố định ống ở hai phía khớp. Khớp cao su hấp thụ rung, không phải để đỡ ống. Treo đỡ ống chắc ở hai bên để khớp không bị kéo dài hay võng.
- Không vặn xoắn thân cao su khi lắp. Siết bằng đai ốc rắc co, giữ thân khớp thẳng. Xoắn thân làm giảm tuổi thọ và dễ rò ở mép cầu.
- Lắp gần bơm, phía sau van. Thường lắp khớp sát bơm, rồi mới tới van khoá và van một chiều, để rung không truyền sang van.
Câu hỏi thường gặp
Khớp nối mềm nối ren Samwoo giá bao nhiêu?
Giá tuỳ cỡ (DN20 – DN50) và số lượng. Nhà thầu, cửa hàng và dự án có giá riêng. Gọi 028 6270 3525, Cao Phong báo giá trong ngày.
Khớp nối mềm nối ren có những cỡ nào?
Cao Phong bán các cỡ DN20, DN25, DN32, DN40 và DN50 (¾” đến 2″). Ống từ DN65 trở lên nên dùng khớp nối mềm mặt bích.
Khớp nối mềm cao su nối ren chịu được bao nhiêu độ?
Theo catalog hãng, khớp chịu −15 … +115 °C. Phù hợp nước lạnh, nước sạch và nước nóng vừa phải. Hơi nóng thì không dùng được.
Khớp nối ren có dùng cho dầu được không?
Bản cao su EPDM không dùng cho dầu. Đường dầu cần khớp cao su NBR, báo Cao Phong môi chất để chọn đúng loại.
Có cần quấn băng tan khi lắp khớp nối mềm ren không?
Có. Quấn băng tan ở ren ống vặn vào rắc co. Mặt tiếp xúc trong rắc co đã kín, không cần quấn thêm.
Samwoo và SW có phải cùng một hãng không?
Có. “SW” là logo của Samwoo Valve Co., Ltd., hãng van gang Hàn Quốc. Catalog và tem hàng đều in logo SW kèm tên Samwoo.
Mua khớp nối mềm nối ren ở đâu tại TP.HCM?
Cao Phong cung cấp khớp nối mềm nối ren Samwoo DN20 – DN50 và khớp nối mềm mặt bích các cỡ, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho cửa hàng, nhà thầu, dự án.
