Mô tả sản phẩm
Cao Phong cung cấp đồng hồ đo lưu lượng Yokogawa DigitalYEWFLO, lưu lượng kế kiểu xoáy (vortex) model DY và DYA, đo hơi, khí và chất lỏng cho lò hơi, nhà máy thực phẩm, hoá chất, dệt nhuộm tại TP.HCM và toàn quốc. Đồng hồ làm việc ở −29…250 °C, độ chính xác ±0,75 % với chất lỏng và ±1,0 % với khí, hơi, xuất tín hiệu 4–20 mA kèm HART để đưa về PLC/SCADA.
Đồng hồ đo lưu lượng Yokogawa DigitalYEWFLO là gì?

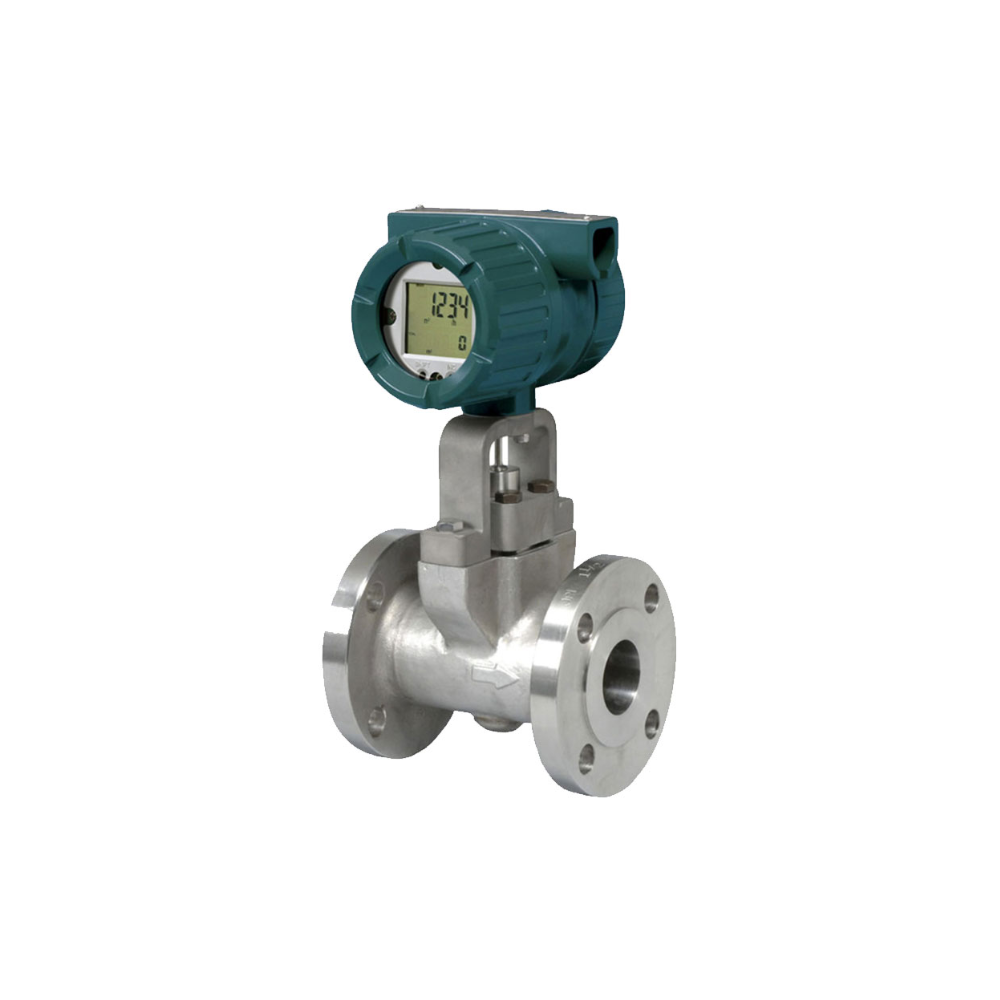

DigitalYEWFLO là dòng lưu lượng kế xoáy (vortex flowmeter) của Yokogawa, hãng thiết bị đo lường và tự động hoá của Nhật Bản. Khác đồng hồ điện từ chỉ đo được chất lỏng dẫn điện, đồng hồ vortex đo được cả hơi nước, khí và chất lỏng, nên hay dùng để đo hơi cấp từ lò hơi.
Dòng này có hai model chính: DY là bộ đo lưu lượng, đầu hiển thị lắp liền trên thân hoặc tách rời; DYA là bộ chuyển đổi rời, gắn tường hoặc gắn ống, nối với thân đo DY bằng cáp.

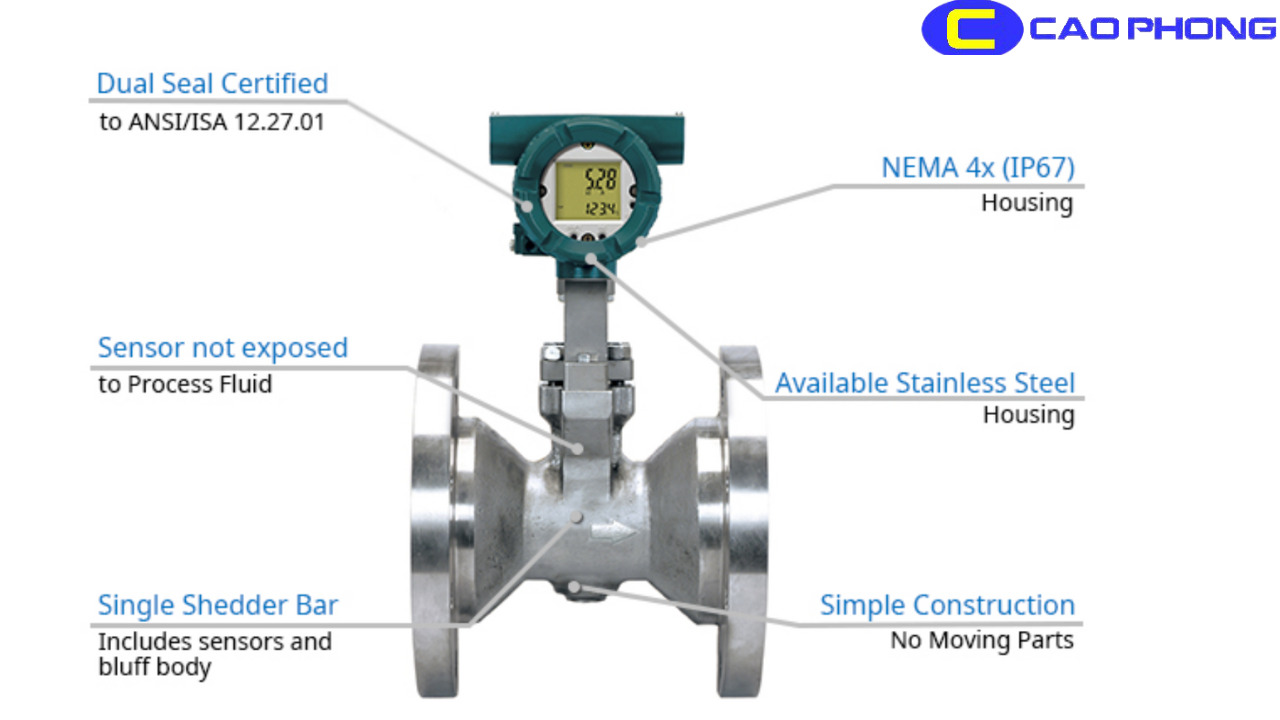

Cấu tạo và nguyên lý đo
- Vật cản trong thân đo: dòng chảy đi qua tạo ra chuỗi xoáy hai bên vật cản.
- Cảm biến xoáy: đếm tần số xoáy; tần số tỉ lệ với vận tốc dòng chảy, từ đó tính ra lưu lượng.
- Bộ chuyển đổi có màn hình LCD: hiển thị lưu lượng tức thời và tổng, xuất đồng thời 4–20 mA và xung.
- Bản liền (DY) hoặc bản rời (DY + DYA): bản rời dùng khi đường ống nóng, rung hoặc khó đọc màn hình.
- Không có bộ phận chuyển động: ít hao mòn so với đồng hồ cánh quạt (turbine).
Thông số kỹ thuật Yokogawa DigitalYEWFLO
| Thông số | Giá trị |
|---|---|
| Hãng | Yokogawa (Nhật Bản) |
| Dòng sản phẩm | DigitalYEWFLO – vortex flowmeter |
| Model | DY (đầu dò liền hoặc rời) · DYA (bộ chuyển đổi rời) |
| Môi chất | Chất lỏng, khí, hơi bão hoà, hơi quá nhiệt; tránh môi chất kết dính |
| Nhiệt độ làm việc | −29…250 °C |
| Độ chính xác | Chất lỏng ±0,75 % · khí và hơi ±1,0 % |
| Tín hiệu ra | 4–20 mA 2 dây; xung (transistor contact); báo động |
| Giao thức truyền thông | HART 7 / HART 5, BRAIN, FOUNDATION fieldbus |
| Chống cháy nổ | FM Ex d / Ex ia · ATEX Ex db / Ex ia · CSA Ex d / Ex ia · IECEx Ex db / Ex ia |
| Kết nối | Wafer hoặc mặt bích JIS, ANSI, DIN |
| Hiển thị | Màn hình LCD: lưu lượng tức thời và tổng |
Nguồn: thông số dòng DigitalYEWFLO theo tài liệu của hãng Yokogawa. Thông số chính xác theo từng model, cỡ và mã đặt hàng xem catalogue bên dưới.
Catalogue Yokogawa DigitalYEWFLO
Đồng hồ Yokogawa DigitalYEWFLO dùng cho đâu?
- Đo hơi từ lò hơi: hơi bão hoà, hơi quá nhiệt cấp cho dây chuyền, tính tiêu hao hơi từng xưởng.
- Đo khí công nghiệp, khí nén.
- Đo chất lỏng sạch: nước nóng, nước cấp lò, dung môi, chất lỏng không dẫn điện mà đồng hồ điện từ không đo được.
- Khu vực có yêu cầu chống cháy nổ: bản Ex d / Ex ia theo FM, ATEX, CSA, IECEx.
Không nên dùng khi: môi chất đặc, kết dính, có nhiều cặn hoặc sợi bám vào vật cản; lưu lượng quá thấp so với cỡ ống (vortex cần đủ vận tốc dòng chảy); nhiệt độ ngoài −29…250 °C. Nước thải hoặc chất lỏng dẫn điện có cặn nên chọn đồng hồ điện từ, ví dụ lưu lượng kế điện từ Yokogawa AXG.
Kinh nghiệm chọn và lắp đồng hồ lưu lượng vortex
- Chọn cỡ theo lưu lượng, không chỉ theo cỡ ống. Gửi lưu lượng nhỏ nhất – lớn nhất, áp suất, nhiệt độ và môi chất để Cao Phong chọn DN; cỡ đồng hồ có thể nhỏ hơn cỡ ống nếu lưu lượng thấp.
- Đo hơi cần bù nhiệt độ – áp suất nếu muốn đọc ra khối lượng (kg/h); hỏi rõ hơi bão hoà hay hơi quá nhiệt.
- Cần đoạn ống thẳng trước và sau đồng hồ theo hướng dẫn trong catalogue; tránh lắp ngay sau co, van, bơm.
- Đo chất lỏng phải đầy ống; đo hơi nên có bẫy hơi xả nước ngưng phía trước.
- Chọn bản rời (DY + DYA) khi đường ống nóng, rung mạnh hoặc lắp trên cao khó đọc.
- Hỏi rõ tín hiệu và chống cháy nổ trước khi đặt: chỉ 4–20 mA, có HART, hay FOUNDATION fieldbus; khu vực có cần Ex d / Ex ia không.
Câu hỏi thường gặp
Đồng hồ đo lưu lượng Yokogawa DigitalYEWFLO giá bao nhiêu?
Giá phụ thuộc cỡ DN, bản liền hay rời, kiểu kết nối, giao thức và chứng nhận chống cháy nổ. Anh/chị gửi thông số môi chất và lưu lượng, Cao Phong báo giá. Gọi 028 6270 3525.
Yokogawa DigitalYEWFLO đo hơi được không?
Được. DigitalYEWFLO đo được hơi bão hoà và hơi quá nhiệt trong dải −29…250 °C, độ chính xác ±1,0 % với khí và hơi.
DY và DYA khác nhau thế nào?
DY là bộ đo lưu lượng, đầu hiển thị lắp liền hoặc tách rời thân đo. DYA là bộ chuyển đổi rời, dùng cùng thân đo DY bản rời khi cần đặt màn hình xa đường ống.
Đồng hồ vortex khác đồng hồ điện từ thế nào?
Vortex đo được hơi, khí và chất lỏng, kể cả chất lỏng không dẫn điện. Đồng hồ điện từ chỉ đo chất lỏng dẫn điện như nước, nước thải, nhưng chịu được cặn bẩn tốt hơn.
Đồng hồ Yokogawa DigitalYEWFLO xuất xứ ở đâu?
Yokogawa là hãng Nhật Bản.

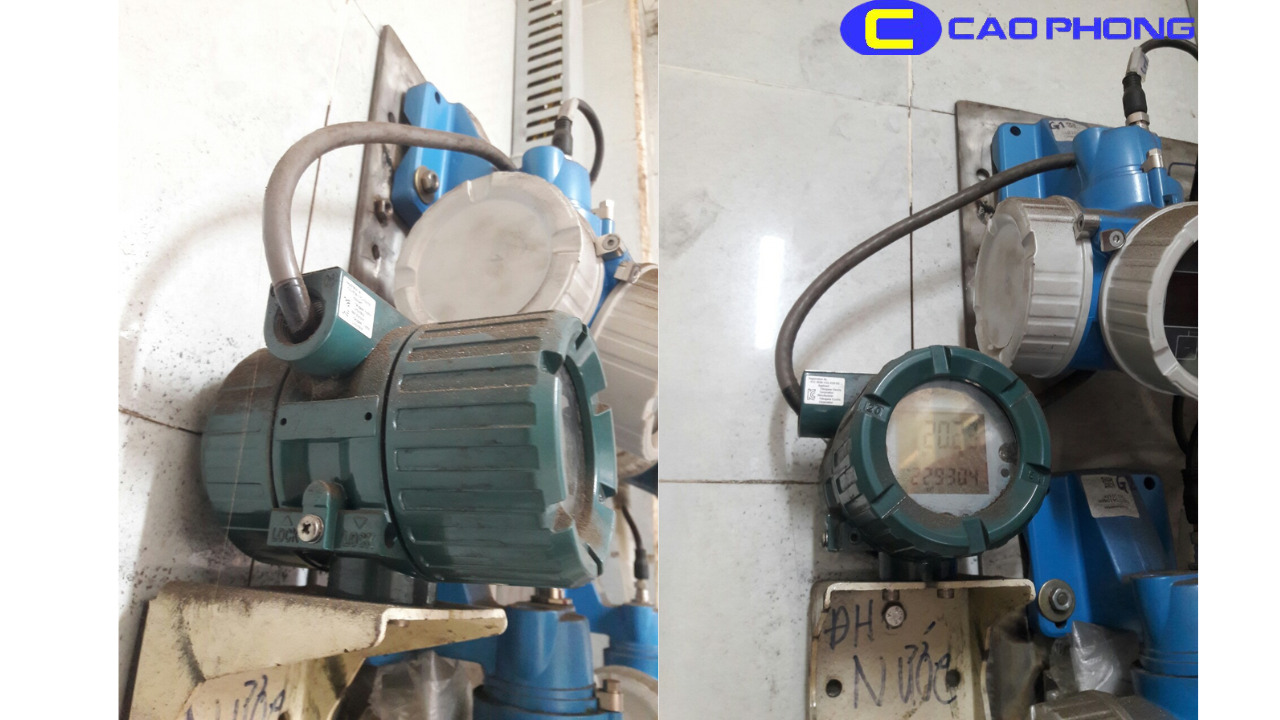

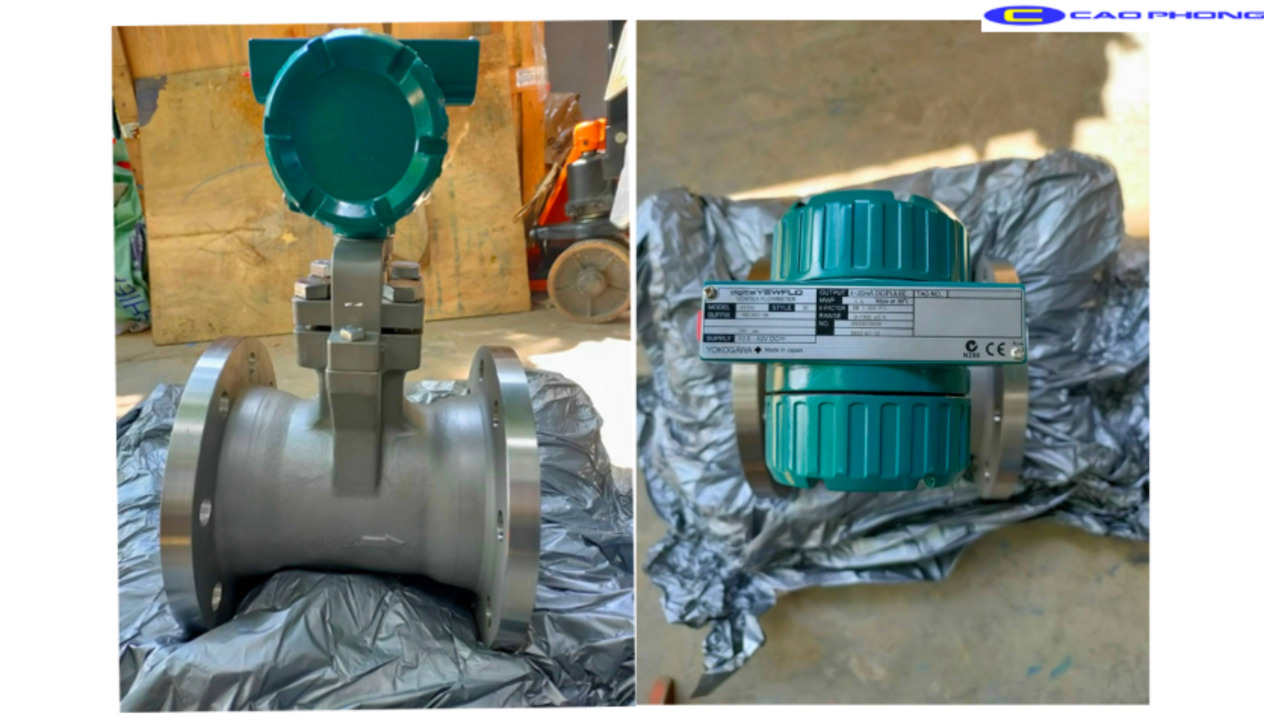

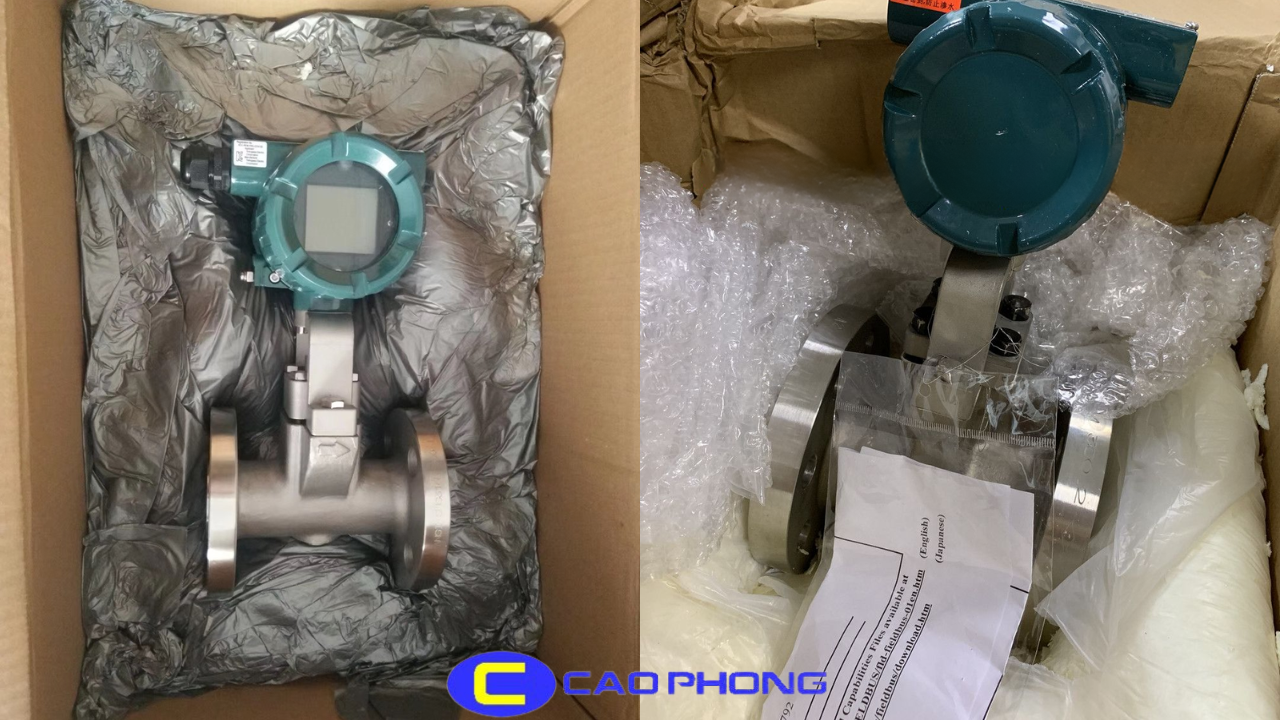

Hình ảnh thực tế
Mua đồng hồ đo lưu lượng Yokogawa DigitalYEWFLO ở đâu tại TP.HCM?
Cao Phong cung cấp đồng hồ đo lưu lượng Yokogawa DigitalYEWFLO, tư vấn chọn cỡ và cấu hình theo môi chất, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho nhà thầu, dự án.
