Mô tả sản phẩm

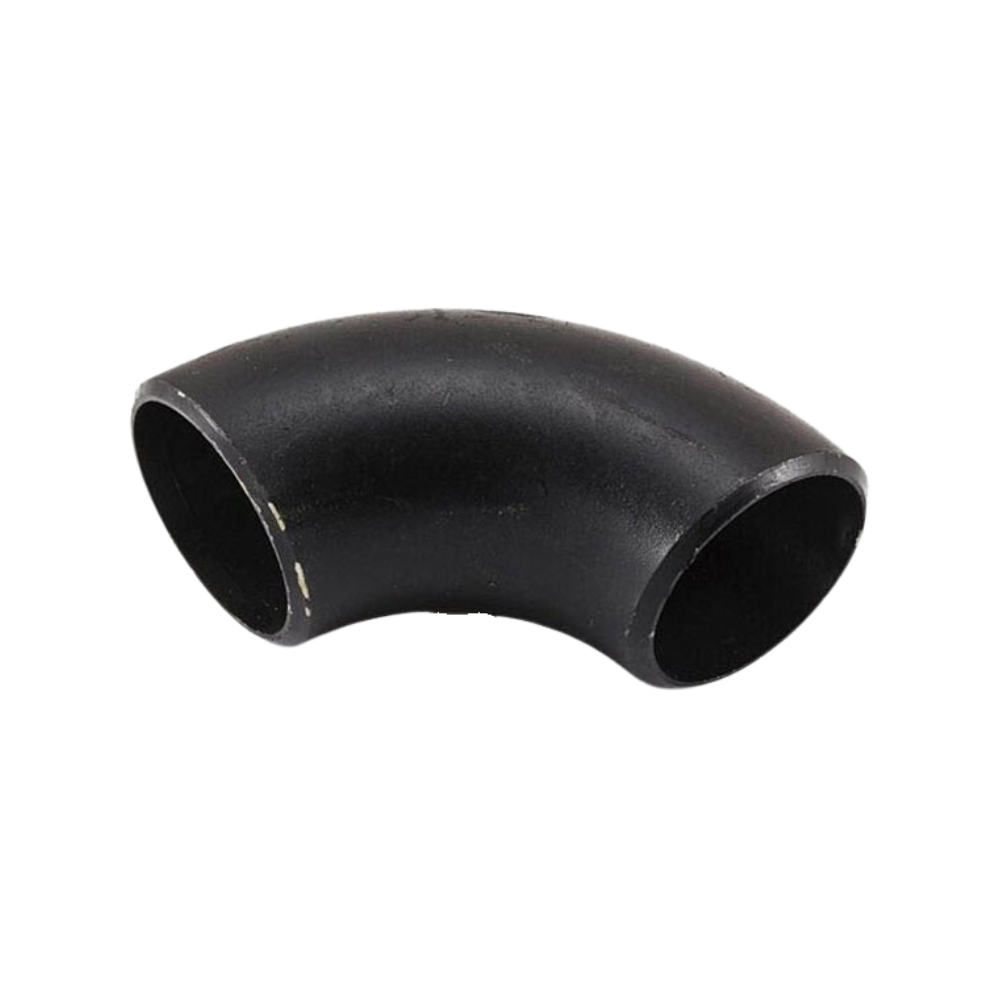

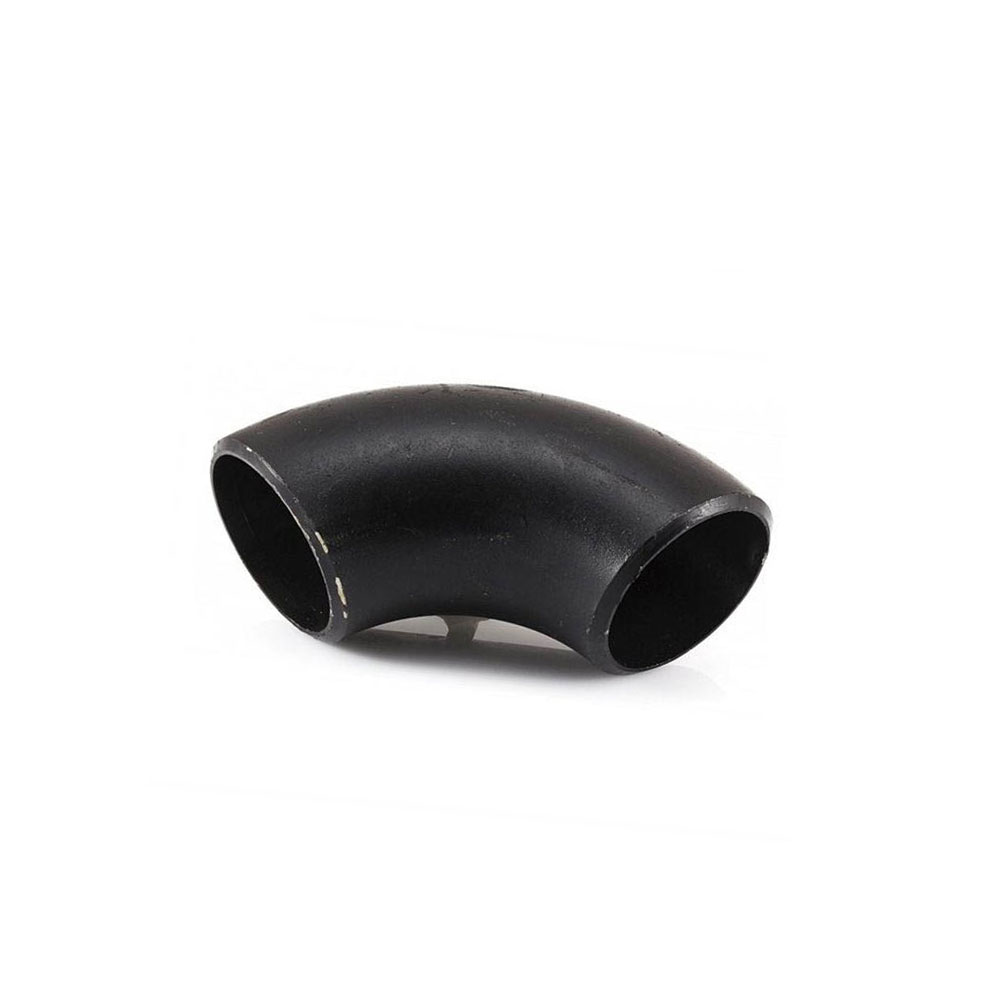

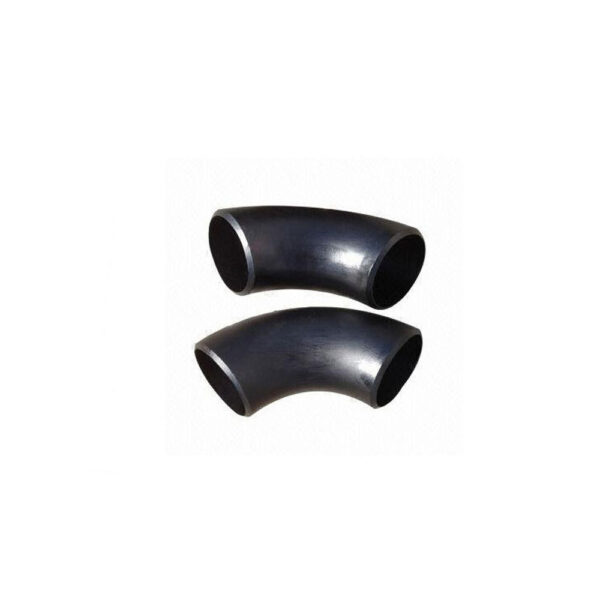

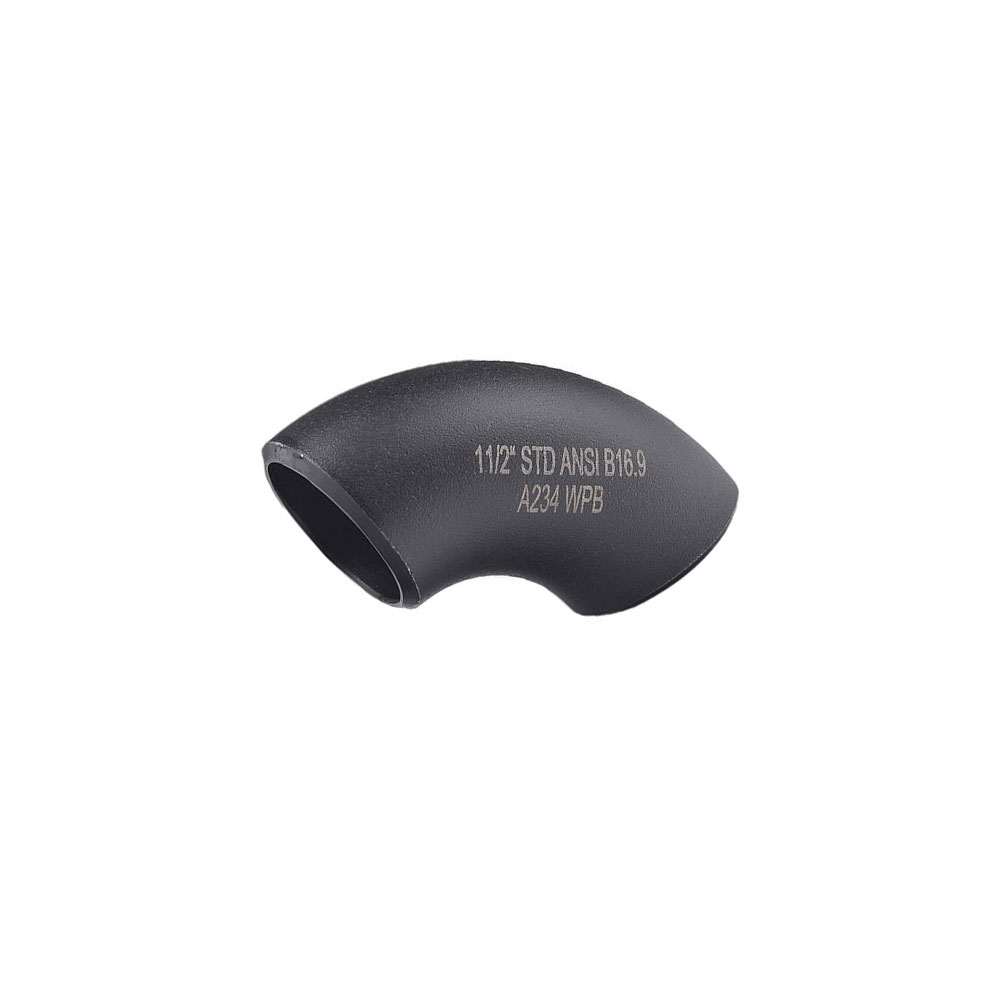

Cao Phong cung cấp co hàn 90 độ thép carbon ASTM A234 WPB (cút thép hàn 90°), độ dày SCH20 và SCH40, hàng đen hoặc mạ kẽm, cho nhà thầu cơ điện, xưởng cơ khí và nhà máy tại TP.HCM và toàn quốc. Co hàn có cùng đường kính ngoài và độ dày thành với ống, vát mép rồi hàn chu vi, nên mối nối kín và chịu áp, chịu rung tốt hơn nối ren.
Co hàn 90 độ là gì?
Co hàn 90 độ (còn gọi cút hàn 90°, co thép 90 độ, tiếng Anh 90° butt-weld elbow) là phụ kiện đường ống dùng đổi hướng dòng chảy một góc 90°. Hai đầu co được hàn đối đầu trực tiếp vào ống thép, không dùng ren hay mặt bích.
Co hàn khác co ren ở chỗ mối nối liền khối, kín và bền hơn, nhưng không tháo ra được và cần thợ hàn. Kích thước co hàn đối đầu thường theo ASME B16.9.
Cấu tạo và phân loại co thép hàn 90 độ
- Thân thép carbon A234 WPB: mác thép phổ biến cho phụ kiện hàn thép carbon, hàn được với ống thép đen và ống thép mạ kẽm.
- Hai đầu vát mép: cùng đường kính ngoài (OD) và độ dày thành với ống để mối hàn không bị bậc.
- Loại dài (LR, 1.5D): bán kính cong bằng 1,5 lần đường kính danh định, dòng chảy êm, ít tổn thất áp. Đây là loại thông dụng.
- Loại ngắn (SR, 1D): bán kính cong bằng đường kính danh định, dùng khi chỗ lắp chật.
- Bề mặt: hàng đen (sơn đen) để hàn rồi sơn; hàng mạ kẽm cho đường ống cần chống gỉ.
Thông số kỹ thuật co hàn 90 độ
| Thông số | Giá trị |
|---|---|
| Tên gọi | Co thép hàn 90 độ (cút hàn 90°, 90° elbow) |
| Mác thép | ASTM A234 WPB (thép carbon) |
| Kích thước | DN15 – DN600 (báo cỡ khi hỏi giá) |
| Độ dày | SCH20, SCH40 |
| Bán kính cong | LR 1.5D (loại dài), SR 1D (loại ngắn) |
| Kết nối | Hàn đối đầu với ống thép |
| Bề mặt | Hàng đen hoặc mạ kẽm |
| Xuất xứ | Trung Quốc, Việt Nam (tuỳ lô hàng) |
Nguồn: thông tin sản phẩm và ảnh thực tế co thép hàn 90 độ Cao Phong đang bán.
Đường kính ngoài và độ dày SCH40 theo cỡ
Co hàn phải có cùng OD với ống. Bảng tra nhanh theo ASME cho ống thép (độ dày co SCH40 bằng độ dày ống SCH40):
| DN | Inch | OD (mm) | Độ dày SCH40 (mm) |
|---|---|---|---|
| DN15 | ½” | 21,3 | 2,77 |
| DN20 | ¾” | 26,7 | 2,87 |
| DN25 | 1″ | 33,4 | 3,38 |
| DN50 | 2″ | 60,3 | 3,91 |
| DN80 | 3″ | 88,9 | 5,49 |
| DN100 | 4″ | 114,3 | 6,02 |
| DN150 | 6″ | 168,3 | 7,11 |
| DN200 | 8″ | 219,1 | 8,18 |
Nguồn: bảng OD và độ dày ống thép theo ASME.
Co thép hàn 90 độ dùng cho đâu?
- Đường ống PCCC trong nhà xưởng, toà nhà.
- Đường ống hơi, khí nén, dầu trong nhà máy.
- Cấp nước công nghiệp, nước làm mát (dùng hàng mạ kẽm nếu cần chống gỉ).
- Kết cấu đường ống trong nhà máy thép, luyện kim, thức ăn chăn nuôi — phần không tiếp xúc sản phẩm.
Không nên dùng khi: môi chất tiếp xúc thực phẩm, nước uống hoặc hoá chất ăn mòn (dùng co hàn inox 304); cần tháo lắp thường xuyên (dùng nối mặt bích hoặc phụ kiện ren); ống nhựa PVC, HDPE, PPR (dùng phụ kiện nhựa cùng hệ).
Kinh nghiệm chọn và lắp co hàn 90 độ
- Chọn cùng SCH với ống. Co SCH40 hàn với ống SCH40. Lệch độ dày thì mối hàn bị bậc, dễ nứt và tắc cặn.
- Hỏi độ dày thực (mm) ở cỡ nhỏ. “SCH20” ở DN15–DN150 trên thị trường thường là cách gọi cho loại thành mỏng; khi bản vẽ ghi độ dày cụ thể, hỏi Cao Phong độ dày mm của lô hàng.
- Nói rõ loại dài hay ngắn. Bản vẽ ghi LR hoặc 1.5D là loại dài; SR hoặc 1D là loại ngắn. Hai loại khác chiều dài tâm, lắp lẫn sẽ lệch tuyến ống.
- Quy đổi cỡ đúng: phi 21 = DN15, phi 27 = DN20, phi 34 = DN25, phi 60 = DN50, phi 114 = DN100. Phi là OD làm tròn, không phải lòng trong.
- Hàng đen chỉ để hàn rồi sơn. Với nước sạch hoặc đường ống ngoài trời, chọn hàng mạ kẽm hoặc inox.
Câu hỏi thường gặp
Co hàn 90 độ giá bao nhiêu?
Giá tuỳ cỡ DN, độ dày SCH, loại dài hay ngắn và hàng đen hay mạ kẽm. Gửi danh sách cỡ và số lượng cho Cao Phong qua 028 6270 3525, Cao Phong báo giá trong ngày, có giá riêng cho nhà thầu, dự án.
Co hàn 90 độ có những kích thước nào?
Co thép hàn 90 độ có cỡ từ DN15 (phi 21) tới DN600, độ dày SCH20 và SCH40. Bảng OD và độ dày theo cỡ ở mục thông số phía trên.
Co hàn LR và SR khác nhau thế nào?
LR (long radius) là loại dài, bán kính cong 1,5 lần DN, dòng chảy êm, dùng phổ biến. SR (short radius) là loại ngắn, bán kính cong bằng DN, dùng khi chỗ lắp chật.
ASTM A234 WPB là gì?
ASTM A234 WPB là mác thép carbon dùng cho phụ kiện hàn như co, tê, côn, chén. Co A234 WPB hàn được với ống thép đen và ống thép mạ kẽm thông dụng.
Co hàn đen và co hàn mạ kẽm chọn loại nào?
Co hàn đen dùng khi hàn xong sẽ sơn, như đường PCCC, hơi, dầu. Co hàn mạ kẽm chống gỉ tốt hơn, hợp đường nước và ống ngoài trời.
Mua co hàn 90 độ ở đâu tại TP.HCM?
Cao Phong cung cấp co thép hàn 90 độ cùng tê hàn, côn hàn, chén hàn, mặt bích thép và phụ kiện inox, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho nhà thầu, xưởng cơ khí, dự án.
