Mô tả sản phẩm

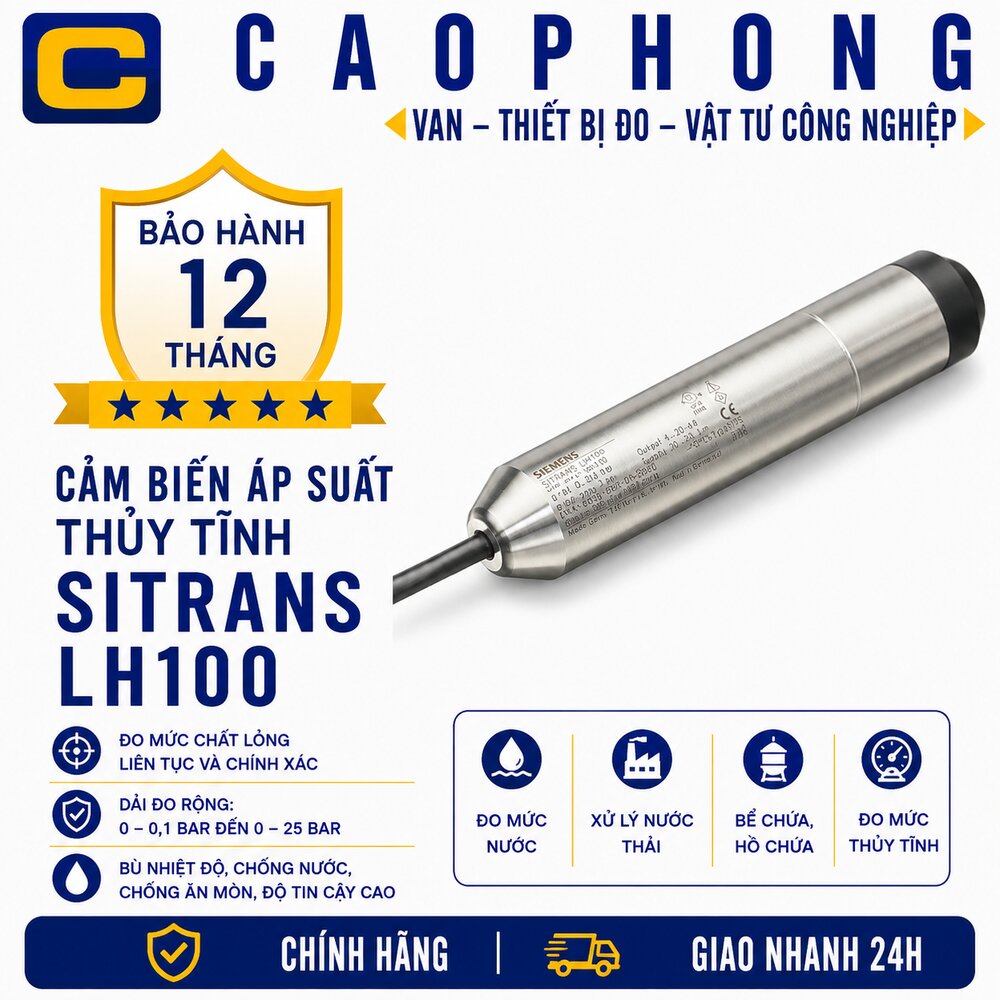

Cao Phong cung cấp cảm biến áp suất thủy tĩnh Siemens SITRANS LH100, loại thả chìm đo mức nước dải 0–3 đến 0–20 mH₂O, tín hiệu 4–20 mA, cho trạm cấp nước, xử lý nước thải và nhà máy tại TP.HCM và toàn quốc. Đầu dò inox 316L đường kính 23,4 mm, nặng khoảng 0,2 kg, đạt IP68, sai số điển hình 0,3 % cuối thang.

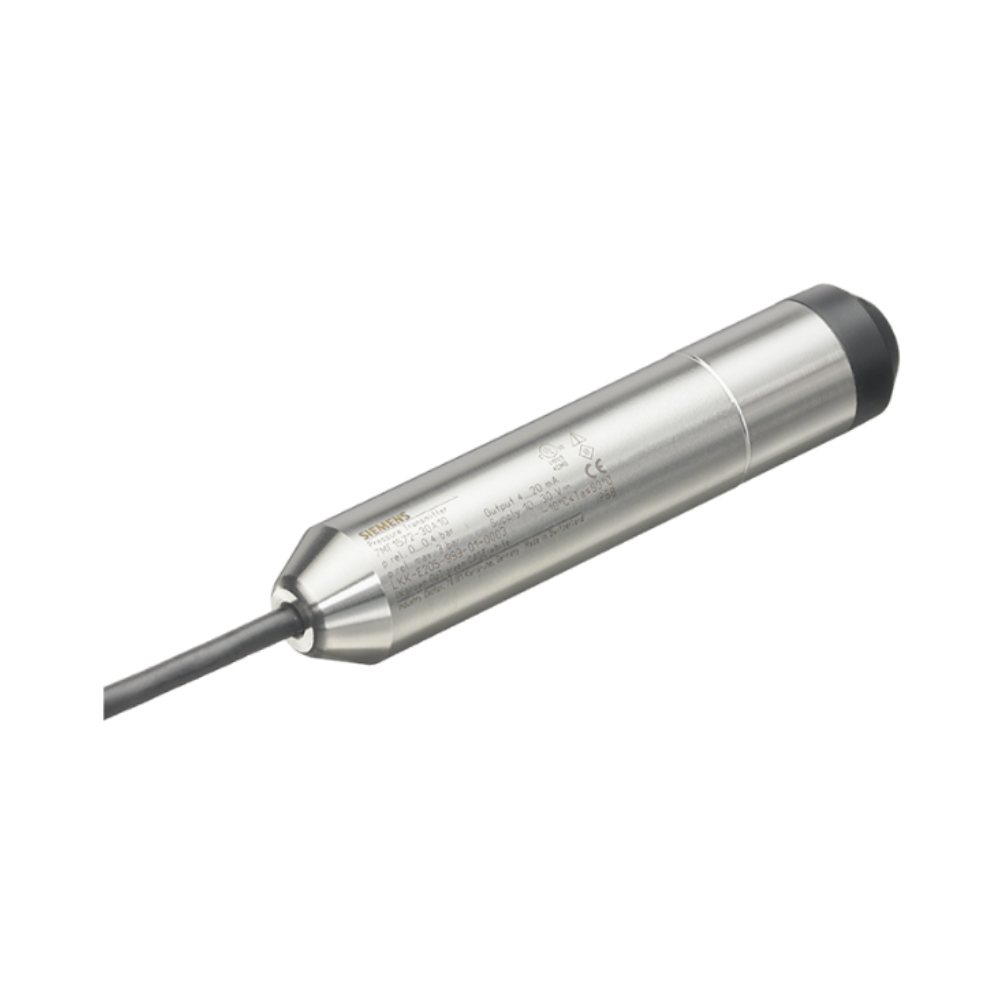

Cảm biến áp suất thủy tĩnh SITRANS LH100 là gì?
SITRANS LH100 là cảm biến áp suất (pressure transmitter) dạng thả chìm (submersible) của Siemens, dùng để đo mức chất lỏng bằng áp suất thuỷ tĩnh. Đầu dò được thả xuống đáy bể, giếng hoặc kênh. Cột nước phía trên càng cao thì áp suất lên màng đo càng lớn, cảm biến quy ra mức và xuất dòng 4–20 mA.
Khác với cảm biến mức siêu âm đặt trên miệng bể, cảm biến thuỷ tĩnh không bị ảnh hưởng bởi bọt hay hơi nước trên mặt chất lỏng, nhưng phải tiếp xúc trực tiếp với môi chất.
Cấu tạo và nguyên lý đo
- Màng đo gốm Al₂O₃ (96 %): một mặt chịu áp suất cột nước, có nắp bảo vệ chống va đập.
- Cảm biến áp trở (piezo-resistive) với cầu Wheatstone: biến dạng của màng thành tín hiệu điện.
- Mạch điện tử trong vỏ inox 316L: chuyển tín hiệu thành dòng 4–20 mA, có bù nhiệt.
- Cáp có ống thông hơi: đưa áp suất khí quyển xuống mặt sau màng đo, nên cảm biến chỉ đo đúng cột nước. Ống có bộ lọc ẩm chống đọng nước.
- Dây nối đất vỏ (đẳng thế): nối vào vỏ đầu dò để chống nhiễu và bảo vệ.
Thông số kỹ thuật cảm biến SITRANS LH100
| Thông số | Giá trị |
|---|---|
| Nguyên lý | Áp trở (piezo-resistive), màng gốm Al₂O₃ |
| Đại lượng đo | Mức thuỷ tĩnh, so với áp suất khí quyển |
| Dải đo chuẩn | 0–3, 0–4, 0–5, 0–6, 0–10, 0–20 mH₂O (hoặc 0–0,3 … 0–2 bar) |
| Dải đo đặt riêng | Trong khoảng 0–3 mH₂O đến 0–30 mH₂O |
| Tín hiệu ra | 4–20 mA, 2 dây |
| Nguồn cấp | 10–33 VDC (bản chống cháy nổ: 10–30 VDC) |
| Sai số | 0,3 % cuối thang điển hình, tối đa 0,6 %; riêng dải 0–3 mH₂O: 0,5 % điển hình, tối đa 1,0 % |
| Độ ổn định dài hạn | 0,2 % cuối thang/năm (dải trên 6 mH₂O) |
| Nhiệt độ môi chất | −10 … +80 °C |
| Vật liệu vỏ | Inox 1.4404 / 316L |
| Gioăng | FPM (tiêu chuẩn) hoặc EPDM (cho nước uống) |
| Cáp | PE, 3 lõi, có ống thông hơi và lọc ẩm, Ø 4,8 mm; chiều dài đặt riêng tới 100 m |
| Kích thước đầu dò | Ø 23,4 mm, dài khoảng 116 mm |
| Trọng lượng | Khoảng 0,2 kg (chưa tính cáp) |
| Cấp bảo vệ | IP68 theo IEC 60529 |
| Tuỳ chọn | Chống cháy nổ an toàn nội tại ATEX / IECEx Ex ia IIC T4 Ga |
Nguồn: catalogue SITRANS LH100 của hãng Siemens (FI 01 · 2023).
Dải đo chuẩn, chiều dài cáp và áp suất tối đa
| Dải đo | Cáp tiêu chuẩn | Áp làm việc tối đa |
|---|---|---|
| 0–3 mH₂O | 10 m | 1,5 bar (15 mH₂O) |
| 0–4 mH₂O | 10 m | 1,5 bar (15 mH₂O) |
| 0–5 mH₂O | 10 m | 1,5 bar (15 mH₂O) |
| 0–6 mH₂O | 10 m | 1,5 bar (15 mH₂O) |
| 0–10 mH₂O | 20 m | 3,0 bar (30 mH₂O) |
| 0–20 mH₂O | 30 m | 5,0 bar (50 mH₂O) |
Nguồn: catalogue SITRANS LH100 của hãng Siemens (FI 01 · 2023).
Cảm biến áp suất thủy tĩnh LH100 dùng cho đâu?
- Cấp nước và xử lý nước thải: đo mức bể chứa, bể gom, bể điều hoà, bể lắng.
- Giếng khoan, giếng quan trắc nước ngầm: đầu dò nhỏ Ø 23,4 mm thả lọt ống giếng.
- Kênh, hồ chứa, đập nước: theo dõi mực nước từ xa qua 4–20 mA.
- Bồn hở, bể không áp trong nhà máy; ngành đóng tàu.
- Nước uống: chọn bản gioăng EPDM, cáp PE-LD, có chứng nhận nước uống ACS.
Không nên dùng khi: bồn kín có áp (cảm biến so với áp khí quyển qua ống thông hơi, nên dùng cảm biến áp suất chênh áp); môi chất trên 80 °C; chất lỏng không phải nước mà chưa kiểm tra độ bền với inox 316L, gốm, gioăng FPM/EPDM và vỏ cáp PE; bể sâu hơn 30 m (vượt dải đặt riêng lớn nhất).
Kinh nghiệm chọn và lắp đặt SITRANS LH100
- Chọn dải đo theo chiều cao nước lớn nhất, không theo chiều sâu bể. Bể sâu 4 m nhưng nước chỉ lên 3,5 m thì dải 0–4 mH₂O cho độ phân giải tốt hơn 0–10 mH₂O. 1 mH₂O xấp xỉ 0,1 bar.
- Chọn chiều dài cáp đủ từ đáy bể tới hộp đấu dây. Cáp liền đầu dò, không nối dài được dưới nước. Cáp tiêu chuẩn đi theo dải đo (10/20/30 m); cần dài hơn thì đặt riêng tới 100 m.
- Không làm gập, bịt ống thông hơi. Đầu cáp phải đặt trong hộp đấu dây khô ráo (Siemens có hộp cáp 7MF1572-8AA, IP65) gần điểm đo. Ống thông hơi bị nước vào thì số đo trôi.
- Treo bằng kẹp, không treo bằng lõi cáp kéo căng. Dùng kẹp treo 7MF1572-8AB; ở bể có dòng chảy mạnh nên luồn đầu dò trong ống bảo vệ để không bị lắc.
- Đặt đầu dò cao hơn lớp bùn đáy. Bùn lắng phủ màng đo làm sai số. Nắp bảo vệ và lọc ẩm có phụ kiện thay thế của hãng (7MF1572-8AD, 7MF1572-8AE).
- Nước uống thì đặt bản gioăng EPDM; khu vực có khí dễ cháy thì đặt bản Ex ia và dùng bộ cấp nguồn an toàn nội tại.
Câu hỏi thường gặp
Cảm biến áp suất thủy tĩnh SITRANS LH100 giá bao nhiêu?
Giá tuỳ dải đo, chiều dài cáp, loại gioăng và tuỳ chọn chống cháy nổ. Gọi 028 6270 3525, gửi chiều cao bể và vị trí lắp, Cao Phong tư vấn mã đúng và báo giá trong ngày.
LH100 đo được bể sâu bao nhiêu mét?
Dải đo chuẩn từ 0–3 mH₂O tới 0–20 mH₂O. Dải đặt riêng tối đa 0–30 mH₂O, cáp đặt riêng dài tới 100 m.
LH100 có dùng cho bồn kín có áp được không?
Không. LH100 dành cho bể hở, giếng, kênh không áp. Bồn kín có áp nên đo mức bằng cảm biến chênh áp.
LH100 có dùng cho nước thải được không?
Được, nước và nước thải là ứng dụng chính của LH100. Đặt đầu dò cao hơn lớp bùn đáy và vệ sinh nắp bảo vệ định kỳ. Nước thải có hoá chất thì cần kiểm tra vật liệu trước.
Tín hiệu 4–20 mA của LH100 đấu thế nào?
LH100 là loại 2 dây: dây nâu là dương (+), dây xanh lá là âm (−), cấp nguồn 10–33 VDC nối tiếp qua đầu vào analog của PLC hoặc bộ hiển thị. Dây trắng nối đất vỏ.
Mua cảm biến áp suất thủy tĩnh SITRANS LH100 ở đâu tại TP.HCM?
Cao Phong cung cấp cảm biến áp suất thủy tĩnh Siemens SITRANS LH100 và tư vấn chọn dải đo, chiều dài cáp theo bể thực tế, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho nhà thầu, tích hợp hệ thống, dự án.
