Mô tả sản phẩm

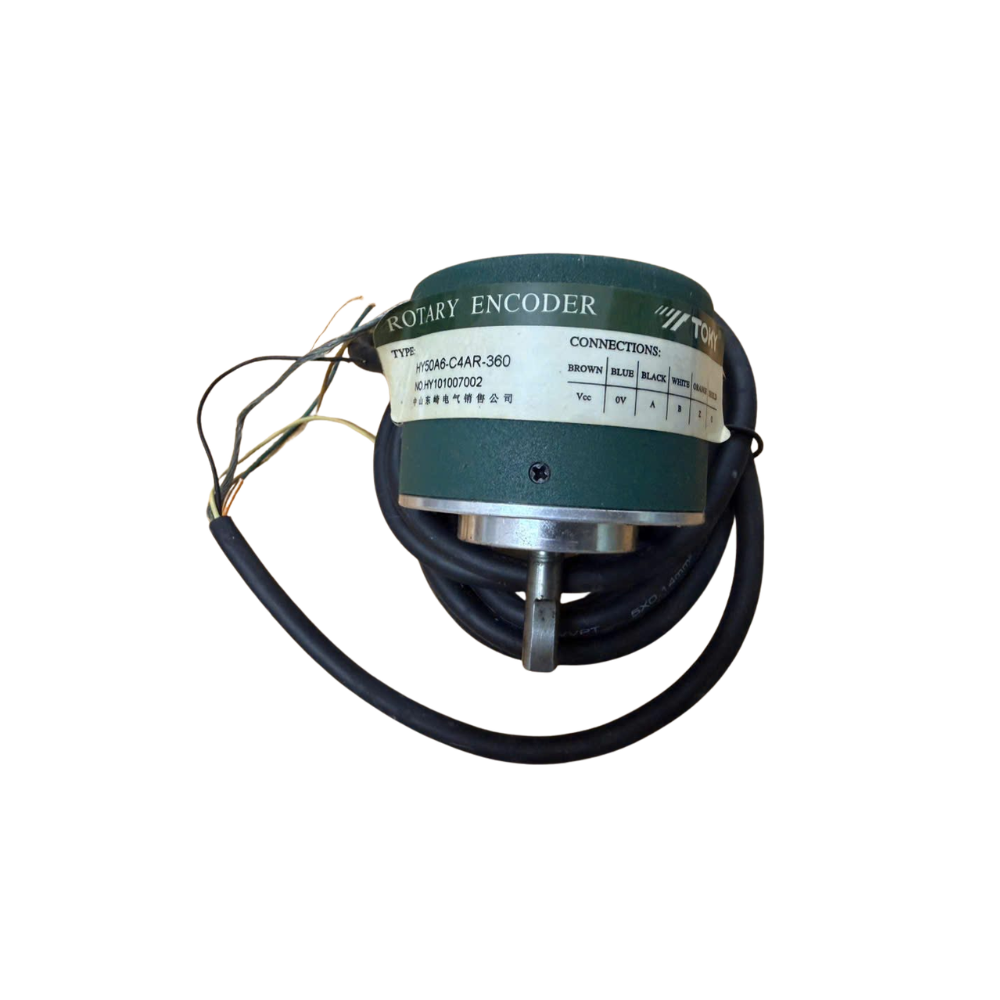

Rotary Encoder TOKY HY50A6-C4AR-360 là dòng bộ mã hóa vòng quay tương đối (Incremental Rotary Encoder) cao cấp, được thiết kế chuyên dụng cho các hệ thống tự động hóa công nghiệp. Với độ phân giải 360 xung/vòng (360 PPR), thiết bị này là giải pháp hoàn hảo giúp đo lường chính xác tốc độ quay, góc quay, vị trí và gia tốc của trục động cơ hoặc các cơ cấu máy móc.

Sản phẩm sở hữu dải điện áp cấp cực rộng từ 5 – 26VDC, cho tín hiệu phản hồi ổn định, chống nhiễu vượt trội. Kỹ thuật viên có thể dễ dàng kết nối thiết bị trực tiếp với bộ lập trình PLC, vi điều khiển hoặc các bộ đếm tốc độ cao (High-speed Counter).

Thông Số Kỹ Thuật Chi Tiết Encoder TOKY HY50A6-C4AR-360

Dưới đây là bảng thông số kỹ thuật chính xác từ nhà sản xuất giúp anh em kỹ sư dễ dàng lựa chọn thiết bị phù hợp với thiết kế tủ điện:

Đặc tính kỹ thuật	Thông số chi tiết
Model	HY50A6-C4AR-360
Thương hiệu	TOKY
Phân loại	Bộ mã hóa vòng quay tương đối (Incremental Encoder)
Độ phân giải	360 PPR (360 xung/vòng)
Đường kính trục (Shaft)	6mm (Trục lồi vát chữ D, chống trượt khi bắt khớp nối)
Điện áp nguồn (Power)	DC 5 ~ 26V (Linh hoạt cho cả mạch điện tử và tủ điện công nghiệp)
Số kênh tín hiệu ngõ ra	3 pha xung: A, B, Z
Quy cách đóng gói	1 Bộ/Hộp (Đã bao gồm sẵn cáp kết nối đúc chống nhiễu)

Sơ Đồ Chỉ Dẫn Đấu Nối Dây Tín Hiệu Encoder TOKY (Chuẩn Xác)

Để đảm bảo thiết bị vận hành chính xác, tránh nguy cơ đấu nhầm chân gây chập cháy cuộn phát xung, quý khách vui lòng tuân thủ sơ đồ màu dây được in trên thân Encoder TOKY dưới đây:

Dây Nâu (BROWN): Cấp nguồn Dương ( $V_{cc}$ , +5 ~ 26VDC).
Dây Xanh dương (BLUE): Cấp nguồn Âm (0V / GND).
Dây Đen (BLACK): Kênh tín hiệu xung pha A.
Dây Trắng (WHITE): Kênh tín hiệu xung pha B.
Dây Cam (ORANGE): Kênh tín hiệu xung mốc chuẩn pha Z (1 xung/vòng).
Dây chống nhiễu (Shield): Dây bọc lưới trần, cần nối đất (GND) để triệt tiêu nhiễu điện từ trường từ động cơ, biến tần.

Ứng Dụng Thực Tế Trong Hệ Thống Điều Khiển Vòng Kín

Nhờ tần số đáp ứng nhanh và độ bền cơ học cao, dòng encoder TOKY 360 xung được ứng dụng rộng rãi làm thiết bị phản hồi (Feedback) trong các bài toán:

Giám sát và điều khiển tốc độ motor: Gắn trực tiếp vào đuôi động cơ (Servo, Step motor, motor không đồng bộ) để phản hồi tốc độ về biến tần hoặc bộ điều khiển chuyên dụng.
Đo cắt chiều dài vật liệu: Sử dụng trong máy cắt bao bì, máy cắt tôn, máy dán nhãn tự động để xác định chính xác khoảng cách và vị trí phôi chạy qua.
Kiểm soát góc quay cơ khí: Ứng dụng trên các trục quay robot, cơ cấu nâng hạ hoặc cải tiến các dòng máy CNC mini yêu cầu độ chính xác cao.

Địa Chỉ Mua Encoder TOKY HY50A6-C4AR-360 Uy Tín, Giá Tốt

Khi chọn mua bộ mã hóa vòng quay TOKY tại cửa hàng của chúng tôi, quý khách hàng hoàn toàn yên tâm về chất lượng dịch vụ đạt chuẩn EEAT:

Cam kết chính hãng 100%: Sản phẩm TOKY nhập khẩu chính ngạch đầy đủ giấy tờ, nói không với hàng giả, hàng nhái kém chất lượng.
Thiết kế công nghiệp bền bỉ: Phần vỏ nhôm đúc tản nhiệt tốt, trục bằng thép không gỉ chịu được tốc độ quay lớn và tần suất làm việc 24/7 tại nhà máy.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tự động hóa giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn lập trình đọc xung, cấu hình chân trên PLC (Siemens, Mitsubishi, Delta…) hoặc đồng hồ đếm tốc độ.
Chính sách giá tối ưu: Giá sỉ – lẻ cạnh tranh nhất thị trường dành riêng cho các nhà máy, xưởng chế tạo máy và anh em thợ điện công trình.
