Name: Hộp công tắc hành trình HKC APL-210N (limit switch box) báo vị trí đóng mở van
Brand: HKC
SKU: capo00369
Price: 575000 VND
Availability: InStock

Hộp công tắc hành trình HKC APL-210N (limit switch box) báo vị trí đóng mở van

575.000 ₫

Giá thay đổi theo đường kính (DN), vật liệu & số lượng. Gọi/Zalo để nhận báo giá đúng yêu cầu trong ngày — MIỄN PHÍ.

🛡️Chính hãng

🔧Bảo hành 12 tháng

🧾Hóa đơn VAT

🚚Giao nhanh 24h

Còn hàng

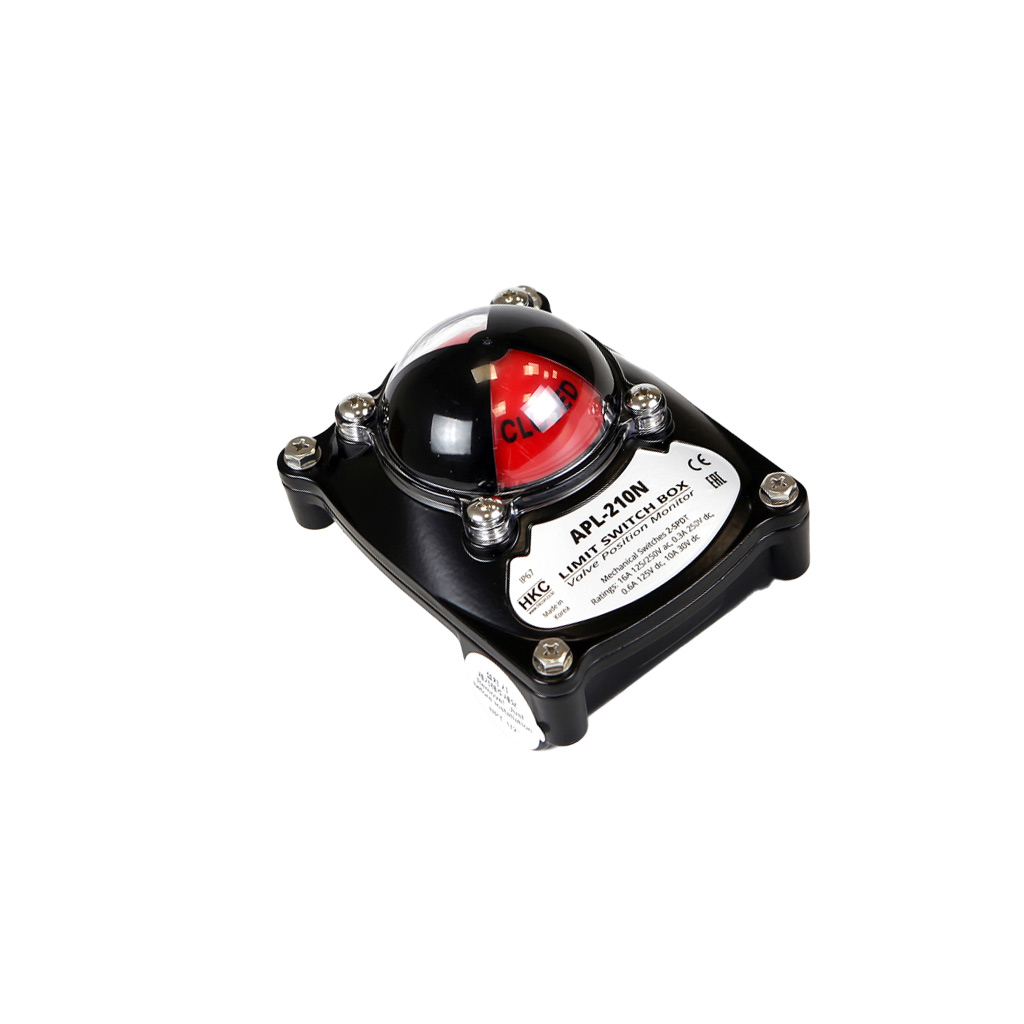

Hộp công tắc hành trình HKC APL-210N (limit switch box, bộ hiển thị vị trí đóng mở van) của hãng HKC (Hàn Quốc) lắp trên bộ truyền động khí nén hoặc điện, báo trạng thái van đóng/mở về PLC và hiển thị bằng mắt. Cao Phong cung cấp APL-210N cho nhà máy, nhà thầu và đơn vị lắp bộ van tự động trên toàn quốc.

Hạng mục	Thông số
Thương hiệu / model	HKC (Hàn Quốc) – APL-210N
Công tắc	2 công tắc cơ SPDT (tiêu chuẩn); tuỳ chọn 2 cảm biến tiệm cận
Cấp bảo vệ	IP67, NEMA 4
Điện áp tiếp điểm	AC 250 V / DC 24–30 V (tuỳ cấu hình)
Chuẩn lắp	Trục NAMUR theo VDI/VDE 3845
Trục	Trục tiêu chuẩn 17 mm
Nhiệt độ môi trường	−20…+80 °C
Chỉ thị vị trí	Nắp chỉ thị dạng vòm (dome) xanh/đỏ
Vỏ	Hợp kim nhôm, màu đen

Còn 25 trong kho

⏱️ Phản hồi trong 15 phút giờ hành chính · Kỹ sư tư vấn chọn đúng van, đúng size.

SKU: capo00369 Danh mục: Phụ Kiện Thương hiệu: HKC

Mô tả sản phẩm

Cao Phong cung cấp hộp công tắc hành trình HKC APL-210N (Hàn Quốc), IP67, 2 công tắc SPDT, lắp trục NAMUR, cho bộ van bi, van bướm điều khiển khí nén và điện tại TP.HCM và toàn quốc. APL-210N gửi tín hiệu “van đã mở” / “van đã đóng” về PLC, DCS hoặc SCADA, đồng thời hiển thị xanh/đỏ trên nắp để người vận hành nhìn thấy ngay.

Hộp công tắc hành trình HKC APL-210N là gì?

Hộp công tắc hành trình (limit switch box) là thiết bị phản hồi vị trí đóng/mở của van. Hộp lắp trên đỉnh bộ truyền động (actuator), trục hộp nối với trục actuator. Khi van quay đến vị trí mở hoặc đóng, công tắc bên trong chuyển trạng thái và gửi tín hiệu về tủ điều khiển.

APL-210N là model cơ bản trong dòng APL của HKC (APL-210N, 310N, 410N, 510N, 710N, 810N, 910N). Các model khác nhau về kích thước vỏ, vật liệu, cấp bảo vệ và kiểu công tắc. APL-210N là lựa chọn phổ biến cho bộ van tự động khí nén thông thường.

Cấu tạo và nguyên lý hoạt động của APL-210N

Vỏ hợp kim nhôm: kín nước, bụi theo cấp IP67, NEMA 4.
2 cam chỉnh được: mỗi cam tác động 1 công tắc, căn chỉnh tại hiện trường để báo đúng điểm đóng và điểm mở.
2 công tắc cơ SPDT: cấu hình tiêu chuẩn; có tuỳ chọn cảm biến tiệm cận (proximity) cho nơi cần tuổi thọ cao, không tiếp điểm cơ.

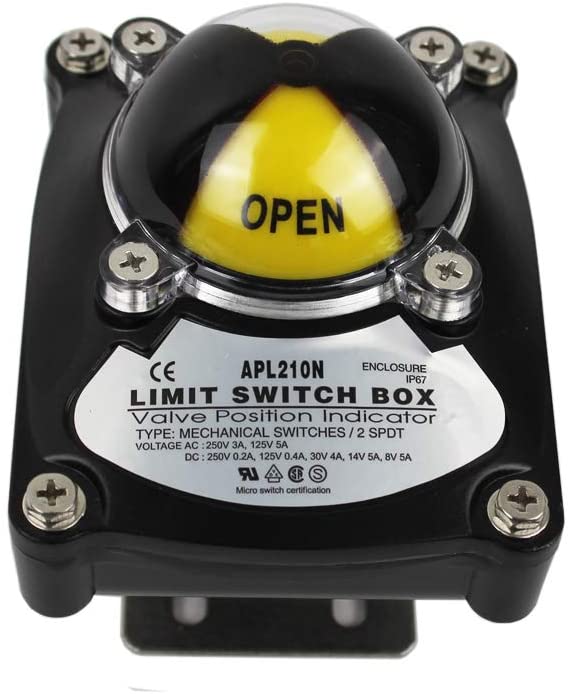

Chỉ thị dạng vòm (dome indicator): xoay theo trục van, hiện màu xanh/đỏ cho biết van đang mở hay đóng.
Trục chuẩn NAMUR (VDI/VDE 3845): khi actuator xoay 90°, trục hộp xoay theo, cam gạt công tắc ở hai đầu hành trình.

Thông số kỹ thuật HKC APL-210N

Thông số	Giá trị
Model	HKC APL-210N
Thương hiệu	HKC (Hàn Quốc)
Loại	Hộp công tắc hành trình (limit switch box) cho van xoay 90°
Công tắc	2 × SPDT cơ (tiêu chuẩn) · tuỳ chọn 2 cảm biến tiệm cận
Điện áp tiếp điểm	AC 250 V / DC 24–30 V (tuỳ cấu hình đặt hàng)
Cấp bảo vệ	IP67, NEMA 4
Chuẩn lắp	NAMUR VDI/VDE 3845
Trục	Trục tiêu chuẩn 17 mm
Nhiệt độ môi trường	−20…+80 °C
Vỏ	Hợp kim nhôm, màu đen
Chỉ thị	Dome xanh/đỏ trên nắp

Nguồn: thông tin kỹ thuật dòng APL của HKC. Cấu hình đặc biệt (cảm biến tiệm cận, chống cháy nổ, vỏ inox) là hàng đặt, Cao Phong tư vấn model phù hợp trong dòng APL.

APL-210N dùng cho đâu?

Phản hồi vị trí van bi, van bướm điều khiển khí nén hoặc điện (van xoay 90°).
Nhà máy xử lý nước, cấp nước: PLC/SCADA cần biết van đã đóng/mở hẳn.
Hệ thống hoá chất nhẹ, thực phẩm, HVAC dùng bộ van tự động.
Dự án yêu cầu tín hiệu xác nhận trạng thái van để liên động bơm, báo lỗi.

Không nên dùng khi: khu vực có nguy cơ cháy nổ (cần hộp công tắc chống cháy nổ, hàng đặt); van điều tiết cần biết độ mở từng phần trăm (cần bộ định vị positioner có phản hồi 4–20 mA); van tuyến tính như van cầu hành trình thẳng (APL-210N dành cho van xoay 90°).

Kinh nghiệm chọn và lắp APL-210N

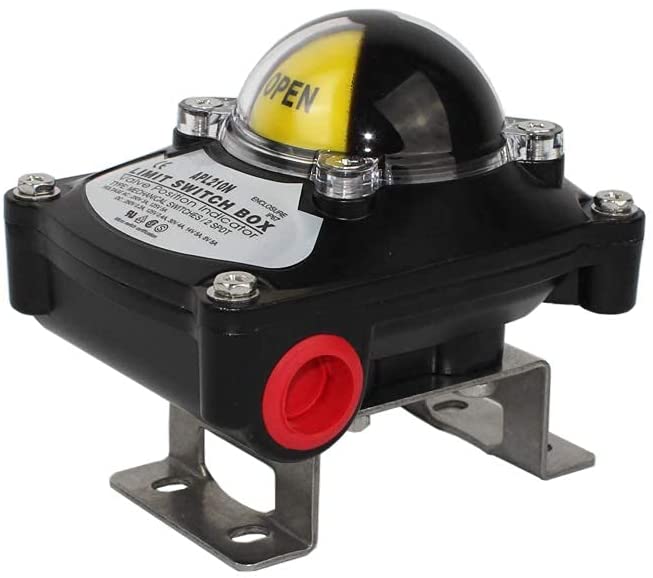

Chọn bộ gá (bracket) theo cỡ actuator. Hộp lắp qua bộ gá NAMUR; actuator cỡ khác nhau cần chiều cao gá và khớp nối trục khác nhau. Gửi model actuator để Cao Phong chọn kèm.
Hỏi rõ điện áp và loại công tắc. Tủ điều khiển 24 VDC hay 220 VAC; công tắc cơ hay cảm biến tiệm cận.
Căn cam sau khi lắp: cho actuator chạy hết hành trình mở/đóng, chỉnh từng cam đến khi công tắc chuyển đúng vị trí.
Bịt kín đầu vào cáp bằng ốc siết cáp đúng chuẩn ren để giữ được cấp IP67; đầu cáp không dùng phải bịt nút.
Bộ van tự động khí nén đầy đủ thường gồm: van + actuator + van điện từ 5/2 NAMUR + hộp công tắc hành trình. Mua trọn bộ để đồng bộ mặt lắp.

Câu hỏi thường gặp

Hộp công tắc hành trình APL-210N giá bao nhiêu?

Giá tuỳ cấu hình công tắc và số lượng. Anh/chị gửi model actuator và điện áp cần dùng, Cao Phong báo giá trong ngày. Gọi 028 6270 3525.

APL-210N lắp được lên actuator nào?

APL-210N lắp theo chuẩn NAMUR VDI/VDE 3845, dùng được với actuator khí nén và điện có mặt trên chuẩn NAMUR. Cần bộ gá và khớp nối trục đúng cỡ actuator.

APL-210N khác APL-310N thế nào?

Cùng dòng APL của HKC, khác nhau về kích thước vỏ, vật liệu, cấp bảo vệ và kiểu công tắc. Anh/chị cho biết môi trường lắp và tín hiệu cần, Cao Phong tư vấn model phù hợp.

Hộp công tắc hành trình có báo được độ mở 50 % không?

Không. APL-210N chỉ báo 2 trạng thái: mở hẳn và đóng hẳn. Cần biết độ mở liên tục thì dùng bộ định vị (positioner) có phản hồi 4–20 mA.

APL-210N có dùng ngoài trời được không?

Được. Vỏ đạt IP67, NEMA 4, chịu mưa và bụi khi đầu vào cáp được bịt kín đúng cách.

Mua hộp công tắc hành trình HKC APL-210N ở đâu tại TP.HCM?

Cao Phong cung cấp hộp công tắc hành trình HKC APL-210N và bộ van tự động khí nén, điện trọn bộ, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho cửa hàng, nhà thầu, dự án.
