Bộ chuyển đổi nhiệt độ PT100 sang 4-20mA Siemens SITRANS TH100

Bộ chuyển đổi nhiệt độ PT100 sang 4-20mA Siemens SITRANS TH100

2.910.000 ₫

Giá thay đổi theo đường kính (DN), vật liệu & số lượng. Gọi/Zalo để nhận báo giá đúng yêu cầu trong ngày — MIỄN PHÍ.
🛡️Chính hãng
🔧Bảo hành 12 tháng
🧾Hóa đơn VAT
🚚Giao nhanh 24h

Còn hàng

SITRANS TH100 là bộ chuyển đổi nhiệt độ (temperature transmitter) của Siemens, nhận tín hiệu từ cảm biến Pt100 và đổi thành dòng 4–20 mA 2 dây để đưa về PLC, bộ hiển thị hoặc bộ điều khiển. Cao Phong cung cấp SITRANS TH100 lắp trong đầu cảm biến nhiệt độ cho nhà máy, lò hơi, hệ HVAC, xuất hoá đơn VAT.

Hạng mục Thông số
Hãng Siemens
Model SITRANS TH100 (mã đặt hàng dòng 7NG3211)
Đầu vào Cảm biến nhiệt điện trở Pt100
Đầu ra 4–20 mA, 2 dây
Kiểu lắp Lắp trong đầu cảm biến (head-mounted)
Nhiệt độ môi trường −40…85 °C
📞 Gọi báo giá028 6270 3525 💬Chat Zalo

⏱️ Phản hồi trong 15 phút giờ hành chính · Kỹ sư tư vấn chọn đúng van, đúng size.

SKU: CP-2462 Danh mục: Thương hiệu:

Vì sao mua van ở Cao Phong?

🏭
10 năm trong ngànhChuyên van & thiết bị công nghiệp
👷
Kỹ sư tư vấnChọn đúng van, đúng size
📦
Sẵn hàng tại khoGiao nhanh, không chờ lâu
🧾
Xuất hóa đơn VATHợp lệ cho công ty, dự án

Mô tả sản phẩm

Cao Phong cung cấp bộ chuyển đổi nhiệt độ Siemens SITRANS TH100, đổi tín hiệu cảm biến Pt100 sang dòng 4–20 mA 2 dây, cho nhà máy, lò hơi và tủ điện điều khiển tại TP.HCM và toàn quốc. Bộ chuyển đổi lắp gọn trong đầu cảm biến nhiệt độ, làm việc ở nhiệt độ môi trường −40…85 °C. Tín hiệu dòng 4–20 mA ít bị nhiễu và sụt áp hơn tín hiệu điện trở khi kéo dây về tủ điện xa.

SITRANS TH100 là gì?

SITRANS TH100 là bộ chuyển đổi nhiệt độ (temperature transmitter) của Siemens, hãng thiết bị tự động hoá của Đức. Cảm biến Pt100 chỉ cho ra điện trở thay đổi theo nhiệt độ (100 Ω ở 0 °C). TH100 đọc điện trở đó và đổi thành dòng chuẩn 4–20 mA mà PLC, bộ hiển thị hay bộ điều khiển nhiệt độ đọc được.

Khác với đồng hồ đo nhiệt độ cơ chỉ hiển thị tại chỗ, bộ Pt100 + TH100 cần nguồn điện nhưng đưa được nhiệt độ về phòng điều khiển, ghi dữ liệu và cảnh báo tự động.

Cấu tạo và nguyên lý làm việc

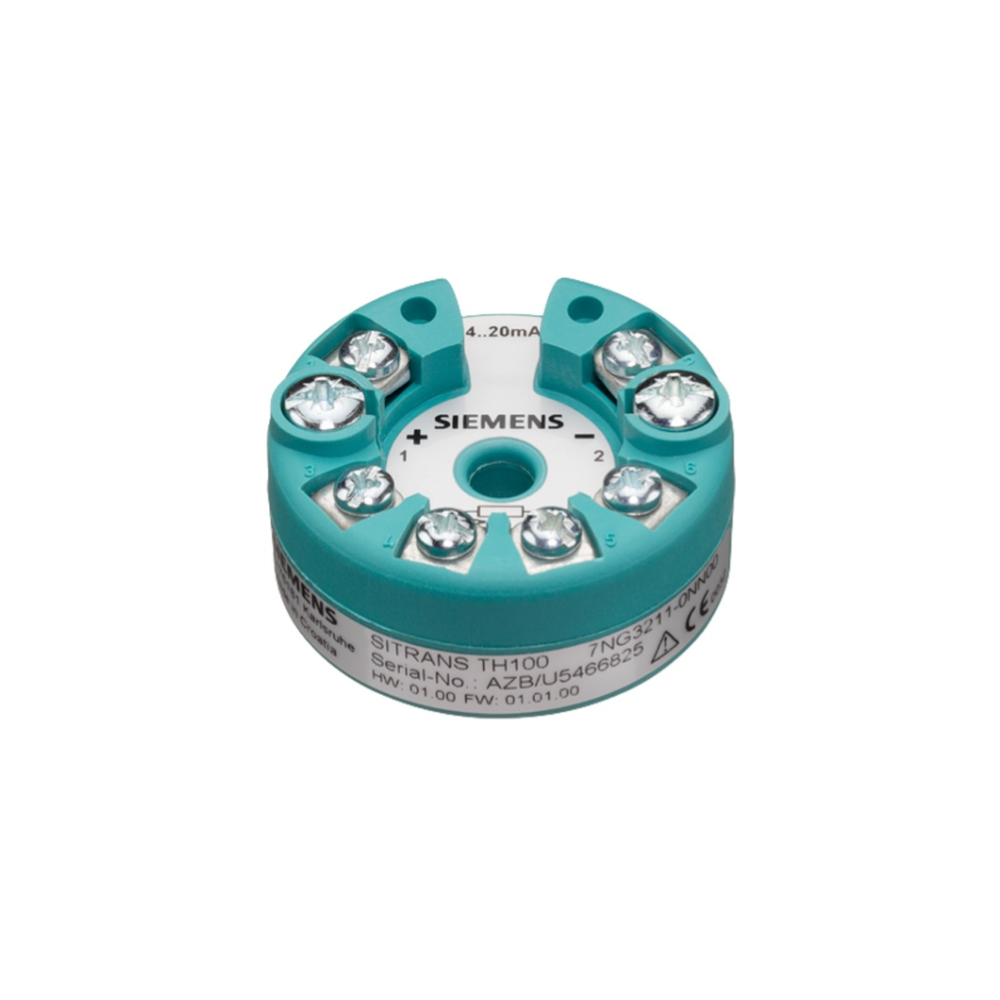

  • Thân tròn nhỏ lắp trong đầu cảm biến: đặt vào hộp đầu (connection head) của que đo Pt100, bắt bằng 2 vít, lỗ giữa để luồn dây.
  • Cực nguồn và tín hiệu + (1) và − (2): mạch 2 dây, cùng một cặp dây vừa cấp nguồn DC vừa truyền dòng 4–20 mA.
  • Các cực đấu cảm biến: nối dây của phần tử Pt100 theo sơ đồ in trên thân và tài liệu hãng.
  • Nguyên lý: nhiệt độ thay đổi làm điện trở Pt100 thay đổi; TH100 quy đổi tuyến tính về dòng 4 mA (đầu dải đo) đến 20 mA (cuối dải đo).

Thông số kỹ thuật SITRANS TH100

Thông số Giá trị
Tên gọi Bộ chuyển đổi nhiệt độ, temperature transmitter
Hãng Siemens
Model SITRANS TH100, mã đặt hàng dòng 7NG3211
Đầu vào Pt100
Đầu ra 4–20 mA, 2 dây
Kiểu lắp Trong đầu cảm biến nhiệt độ
Nhiệt độ môi trường làm việc −40…85 °C

Nguồn: thông tin sản phẩm và ảnh thực tế.

SITRANS TH100 dùng cho đâu?

  • Đưa nhiệt độ về PLC, SCADA trong nhà máy thực phẩm, hoá chất, dược.
  • Lò hơi, bồn gia nhiệt, đường hơi, dầu tải nhiệt cần ghi và cảnh báo nhiệt độ từ xa.
  • Hệ HVAC, chiller, tháp giải nhiệt đo nhiệt độ nước, gió.
  • Thay bộ chuyển đổi cũ trong đầu cảm biến Pt100 đang có sẵn.

Không nên dùng khi: cảm biến là cặp nhiệt điện (can nhiệt K, S, R) vì TH100 nhận đầu vào Pt100; chỉ cần xem nhiệt độ tại chỗ, không cần tín hiệu về tủ điện (chọn đồng hồ đo nhiệt độ cơ, rẻ và không cần nguồn); cần lắp trên thanh ray DIN trong tủ (hỏi Cao Phong loại lắp ray).

Kinh nghiệm chọn và lắp bộ chuyển đổi nhiệt độ

  1. Chốt dải đo trước khi đặt hàng. 4 mA và 20 mA ứng với hai đầu dải đã cài, ví dụ 0–150 °C. Báo dải nhiệt thực tế để cài đúng, dải càng sát thực tế thì tín hiệu càng mịn.
  2. Kiểm tra đầu cảm biến có đủ chỗ. TH100 lắp trong hộp đầu của que Pt100; hộp quá nhỏ thì không lắp được.
  3. Dùng Pt100 3 dây hoặc 4 dây khi dây cảm biến dài. Điện trở dây làm sai số với Pt100 2 dây.
  4. Đấu đúng cực mạch 4–20 mA. Nguồn DC, TH100 và đầu vào analog của PLC nối nối tiếp thành một vòng; đảo cực thì không có tín hiệu.
  5. Đi dây tín hiệu tách khỏi cáp động lực, dùng cáp có chống nhiễu khi chạy gần biến tần, motor lớn.
  6. Lắp thêm ống bảo vệ (thermowell) khi đo trong ống có áp hoặc môi chất ăn mòn, để thay cảm biến mà không phải xả hệ thống.

Câu hỏi thường gặp

Bộ chuyển đổi nhiệt độ SITRANS TH100 giá bao nhiêu?

Giá phụ thuộc mã đặt hàng và số lượng. Gọi 028 6270 3525, Cao Phong báo giá trong ngày, có giá riêng cho cửa hàng, nhà thầu, dự án.

Bộ chuyển đổi nhiệt độ khác cảm biến nhiệt độ thế nào?

Cảm biến Pt100 cảm nhận nhiệt và cho ra điện trở. Bộ chuyển đổi như TH100 đổi điện trở đó thành dòng 4–20 mA để truyền về PLC hoặc bộ hiển thị. Hai thiết bị thường lắp chung trong một đầu cảm biến.

SITRANS TH100 có dùng với can nhiệt K được không?

Không. TH100 nhận đầu vào Pt100. Với can nhiệt K hoặc cần đo trên 600 °C, hỏi Cao Phong loại bộ chuyển đổi phù hợp.

Sơ đồ đấu dây SITRANS TH100 thế nào?

Mạch 2 dây: cực + (1) nối về dương nguồn DC, cực − (2) nối về đầu vào analog 4–20 mA của PLC hoặc bộ hiển thị, rồi về âm nguồn. Dây Pt100 đấu vào các cực cảm biến theo sơ đồ in trên thân và tài liệu Siemens.

Mua TH100 cần thêm gì?

Cần que cảm biến Pt100 có hộp đầu đủ chỗ lắp, nguồn DC (thường dùng 24 VDC của tủ điện), cáp tín hiệu và ống bảo vệ thermowell nếu đo trong ống có áp.

Mua SITRANS TH100 ở đâu tại TP.HCM?

Cao Phong cung cấp bộ chuyển đổi nhiệt độ Siemens SITRANS TH100 cùng cảm biến Pt100, đồng hồ đo nhiệt độ và phụ kiện lắp đặt, giao toàn quốc, xuất hoá đơn VAT, có giá riêng cho cửa hàng, nhà thầu, dự án.
