Mô tả sản phẩm

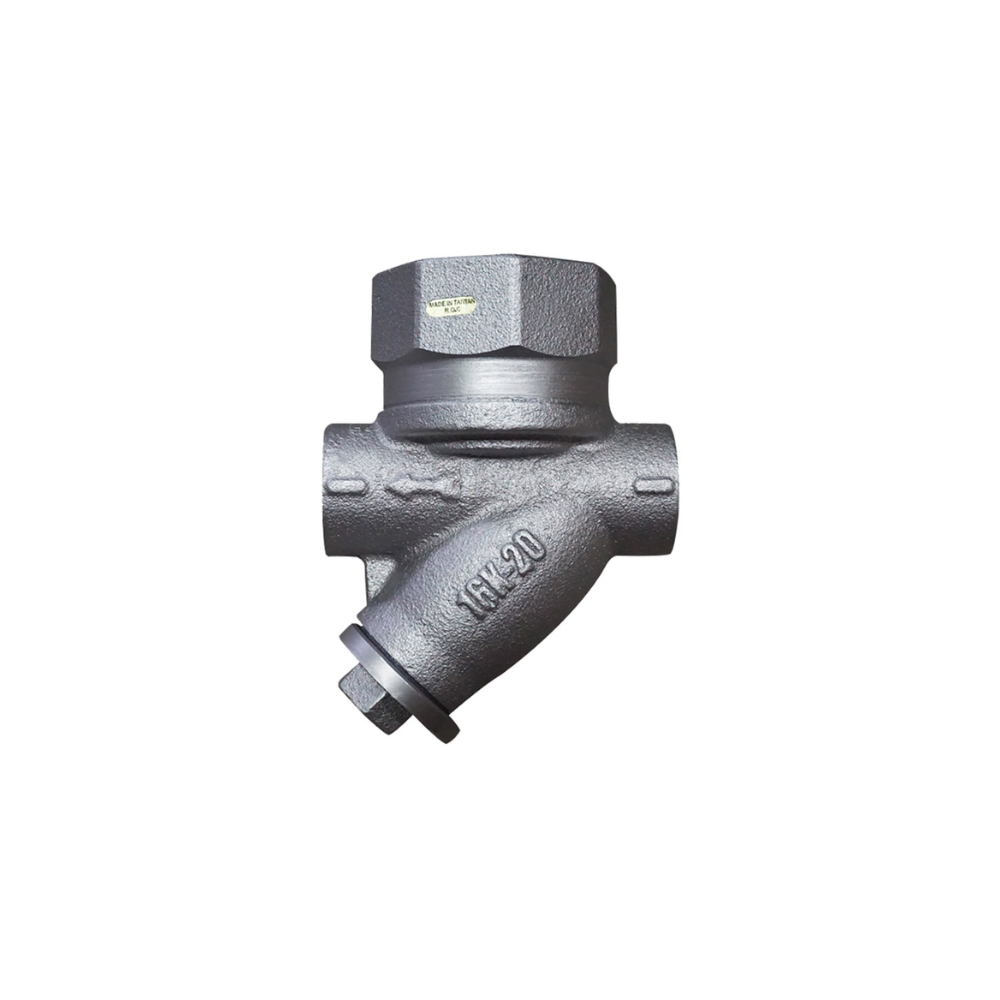

Cao Phong cung cấp bẫy hơi đồng tiền TL63 nối ren của Tung Lung (Đài Loan), thân gang, áp làm việc 16 bar, cho lò hơi, máy sấy, nồi hấp và đường ống hơi nhà máy tại TP.HCM và toàn quốc. TL63 xả nước ngưng theo nguyên lý nhiệt động (đĩa), có sẵn lưới lọc inox 304 trong thân, nhỏ gọn và lắp trực tiếp bằng ren BSPT.
Bẫy hơi đồng tiền TL63 là gì?
Bẫy hơi (steam trap, còn gọi là cóc hơi) là van tự động xả nước ngưng và khí không ngưng ra khỏi đường hơi, đồng thời giữ hơi lại để thiết bị truyền nhiệt hiệu quả.
TL63 thuộc loại bẫy hơi đồng tiền (bẫy nhiệt động, thermodynamic): bộ phận làm việc là một đĩa phẳng hình đồng xu. So với bẫy hơi phao, bẫy đồng tiền nhỏ hơn, rẻ hơn, chịu áp cao và hơi quá nhiệt tốt, nhưng lưu lượng xả thấp hơn và không hợp với hơi áp thấp.
Cấu tạo và nguyên lý hoạt động
- Thân gang, nối ren BSPT hai đầu, lắp thẳng trên ống.
- Lưới lọc inox 304 nằm trong nhánh chữ Y của thân, chặn cặn bẩn trước khi vào đĩa.
- Đĩa (đồng tiền) nằm dưới nắp, đóng mở lỗ xả.
- Khi có nước ngưng: nước ngưng đẩy đĩa lên và chảy ra ngoài.
- Khi hơi tới: hơi tốc độ cao chảy qua mặt đĩa và hơi giãn áp trong buồng nắp đẩy đĩa đóng lại, giữ hơi trong ống.
- Chu kỳ đóng mở lặp lại theo lượng nước ngưng, nên bẫy đồng tiền xả gián đoạn và kêu “tạch tạch” khi làm việc.
Thông số kỹ thuật bẫy hơi đồng tiền TL63
| Thông số | Giá trị |
|---|---|
| Model | TL63 |
| Thương hiệu | Tung Lung (TL), Đài Loan |
| Loại bẫy | Đồng tiền (nhiệt động, thermodynamic disc) |
| Vật liệu thân | Gang |
| Lưới lọc | Inox 304 (SS304) |
| Áp suất làm việc | 16 bar |

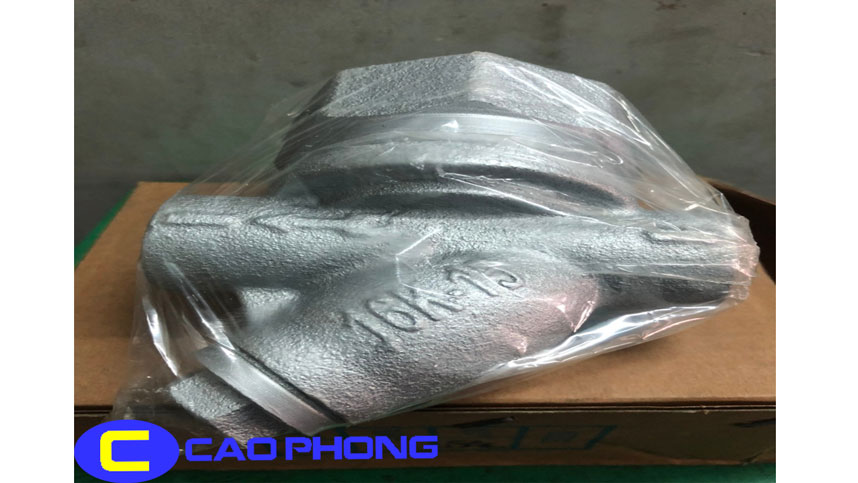

| Kết nối | Nối ren BSPT |
| Môi chất | Hơi nước bão hoà, nước ngưng |
Giá trên web là giá tham khảo. Anh/chị gửi cỡ ren và áp hơi để Cao Phong báo giá đúng cỡ.
Bẫy hơi đồng tiền TL63 dùng cho đâu?
- Xả nước ngưng ở điểm thấp và cuối đường ống hơi chính, nhánh hơi trong nhà máy.
- Đường hơi ra từ lò hơi công nghiệp nhỏ và vừa.
- Máy sấy, nồi hấp, nồi nấu và thiết bị gia nhiệt bằng hơi có lượng nước ngưng vừa và nhỏ.
- Bộ trao đổi nhiệt, đường tracing hơi trong nhà máy thực phẩm, dược phẩm, dệt nhuộm.
Không nên dùng khi: hơi áp thấp hoặc chênh áp qua bẫy nhỏ; thiết bị có lượng nước ngưng lớn hoặc tải thay đổi nhiều (nên dùng bẫy hơi phao); cần giảm hoặc ổn định áp hơi (đó là việc của van giảm áp, không phải bẫy hơi).
Kinh nghiệm chọn và lắp bẫy hơi đồng tiền
- Chọn theo lượng nước ngưng, không chọn theo cỡ ống. Khi hỏi hàng, gửi áp hơi, chênh áp qua bẫy, lượng nước ngưng (kg/h), loại thiết bị và cỡ ren.
- Kiểm tra cỡ ren: TL63 nối ren BSPT. Ống phi 21 tương ứng ren ½” (DN15), phi 27 tương ứng ¾” (DN20), phi 34 tương ứng 1″ (DN25).
- Vệ sinh lưới lọc định kỳ. TL63 đã có lưới lọc inox 304 trong thân; lưới bị nghẹt cặn thì bẫy xả chậm, nước ngưng đọng lại trong ống.
- Lắp kính quan sát sau bẫy để kiểm tra bẫy có xả lọt hơi sống hay không. Xem kính quan sát.
- Lắp đúng chiều mũi tên đúc trên thân và đặt bẫy ở điểm thấp để nước ngưng tự chảy về bẫy.
Câu hỏi thường gặp
Bẫy hơi đồng tiền TL63 giá bao nhiêu?
Giá phụ thuộc cỡ ren và số lượng. Anh/chị gửi cỡ ren, áp hơi và số lượng, gọi 028 6270 3525 để nhận báo giá trong ngày.
Bẫy hơi đồng tiền khác bẫy hơi phao thế nào?
Bẫy đồng tiền nhỏ, rẻ, chịu áp cao và hơi quá nhiệt, xả gián đoạn, lưu lượng thấp. Bẫy hơi phao xả liên tục, lưu lượng lớn, hợp thiết bị có tải thay đổi như bộ trao đổi nhiệt, nhưng đắt hơn và dễ hỏng do búa nước.
Bẫy hơi đồng tiền kêu tạch tạch có sao không?
Đó là tiếng đĩa đóng mở theo chu kỳ, bình thường với bẫy đồng tiền. Nếu bẫy đóng mở liên tục rất nhanh hoặc xả ra hơi sống liên tục qua kính quan sát, cần kiểm tra lưới lọc và mặt đĩa.
Bẫy hơi đồng tiền có dùng cho hơi áp thấp được không?
Không nên. Bẫy đồng tiền cần đủ chênh áp để đĩa đóng mở ổn định. Hơi áp thấp nên chọn bẫy hơi phao hoặc bẫy nhiệt tĩnh.
Có cần lắp thêm lọc Y trước bẫy hơi TL63 không?
TL63 đã có lưới lọc inox 304 tích hợp trong thân, nên chỉ cần vệ sinh lưới định kỳ. Với bẫy hơi không có lưới lọc, nên lắp lọc Y trước bẫy.
Mua bẫy hơi đồng tiền TL63 ở đâu tại TP.HCM?
Cao Phong cung cấp bẫy hơi đồng tiền TL63 nối ren cùng các loại bẫy hơi phao, bẫy nhiệt tĩnh cho đường hơi nhà máy, giao toàn quốc, xuất hoá đơn VAT và có giá riêng cho nhà máy, nhà thầu, dự án.
