Van một chiều cánh bướm là gì? Cấu tạo và nguyên lý hoạt động chi tiết

Van một chiều cánh bướm là gì? Đây là một loại van công nghiệp được sử dụng phổ biến trong nhiều hệ thống đường ống, từ công trình dân dụng đến các nhà máy sản xuất. Với thiết kế nhỏ gọn và khả năng hoạt động hiệu quả, van một chiều cánh bướm ngày càng được ưa chuộng.

Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, và các ứng dụng của loại van đặc biệt này. Khám phá ngay để biết tại sao butterfly check valve lại trở thành một giải pháp tối ưu cho việc kiểm soát dòng chảy.

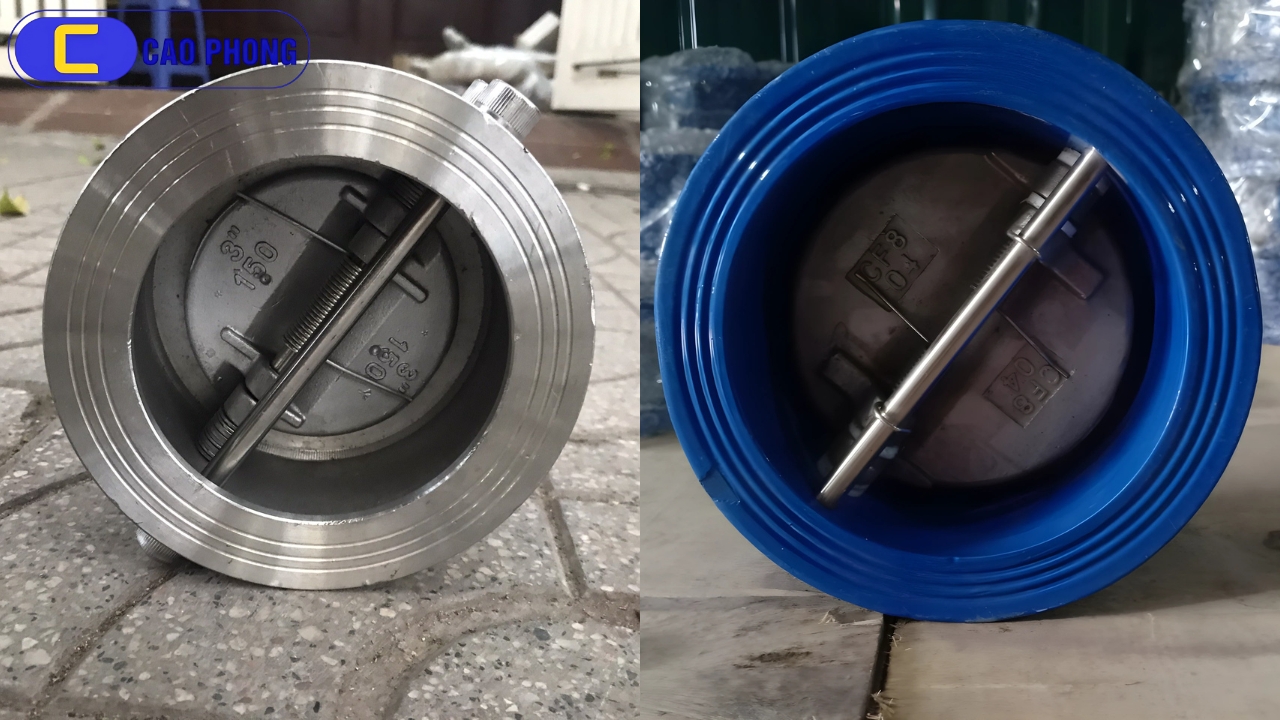

Van một chiều cánh bướm là gì?

Van một chiều cánh bướm là loại van rất phổ biến trong các công trình và nhà máy. Van thường được sử dụng nhiều trong các hệ thống nước và có kiểu kết nối qua hai mặt bích. Việc đóng mở van được thực hiện nhờ bộ phận lò xo kết hợp với cánh van có hình dạng như cánh bướm.

Van bướm một chiều có chức năng chỉ cho phép dòng lưu chất di chuyển theo một hướng nhất định, đồng thời ngăn chặn việc dòng chảy ngược trở lại trong đường ống. Thiết kế của van rất gọn nhẹ, kết nối dễ dàng với mặt bích, giúp tối ưu hóa kích thước và giảm trọng lượng của van.

Công Ty TNHH TM TBCN Cao Phong chuyên cung cấp và phân phối các loại van công nghiệp, trong đó có van một chiều chất lượng cao, chính hãng, kèm theo đầy đủ giấy tờ Co, Cq và chứng chỉ. Sản phẩm được bảo hành 12 tháng, hỗ trợ giao hàng tận nơi hoặc gửi hàng theo yêu cầu.

Cấu tạo cơ bản của van một chiều cánh bướm

Van một chiều cánh bướm (van 1 chiều kiểu cánh bướm) có cấu tạo đặc trưng giúp ngăn dòng chảy lưu chất chỉ đi theo một chiều và tránh hiện tượng dòng chảy ngược. Cấu tạo của van thường gồm các bộ phận chính sau:

Thân van (Body)

• Là phần khung chính của van, thường làm bằng gang, thép, inox hoặc vật liệu phù hợp với môi trường làm việc.
• Thân van có dạng hình tròn hoặc hình bầu dục, thiết kế để kết nối với đường ống thông qua mặt bích hoặc nối ren.

Cánh bướm (Disc / Flap)

• Là bộ phận chính để ngăn chặn hoặc cho phép dòng chảy đi qua.
• Cánh bướm được thiết kế dạng đĩa mỏng, có thể quay hoặc lật để đóng mở.
• Thông thường cánh bướm có dạng bản lề, có thể tự động đóng khi dòng chảy bị ngưng hoặc đổi chiều.

Trục (Shaft / Pin)

• Trục giữ cánh bướm và kết nối cánh bướm với thân van.
• Trục cho phép cánh bướm quay hoặc lật theo chuyển động được tác động bởi dòng chảy hoặc lực bên ngoài.

Lò xo (Spring)

• Một số loại van một chiều cánh bướm có thêm lò xo để hỗ trợ đóng cánh bướm nhanh khi dòng chảy ngừng hoặc đảo chiều.
• Lò xo giúp tăng tính tự động và độ nhạy của van khi ngăn dòng chảy ngược.

Gioăng làm kín (Seal / Gasket)

• Được đặt quanh mép cánh bướm hoặc thân van để đảm bảo kín khít, tránh rò rỉ khi van đóng.
• Vật liệu thường là cao su, PTFE hoặc vật liệu chịu hóa chất, nhiệt độ tùy thuộc vào môi trường sử dụng.

Cách thức hoạt động của van một chiều cánh bướm

Van một chiều cánh bướm hoạt động dựa trên nguyên lý cho phép dòng chất lỏng chỉ chảy theo một chiều nhất định và ngăn không cho dòng chảy quay ngược lại. Khi dòng chảy đi vào van từ phía cửa vào, áp lực của dòng chất lỏng sẽ đẩy cánh bướm mở ra, cho phép chất lỏng lưu thông tự do qua van. Ngược lại, khi dòng chảy cố gắng chảy ngược lại, lực tác động từ dòng chảy này sẽ đẩy cánh bướm đóng lại, tạo ra một rào cản vật lý ngăn dòng chảy quay ngược.

Cánh bướm trong van một chiều thường được gắn với một trục và có thể xoay tự do quanh trục đó. Khi không có áp lực đủ lớn từ dòng chảy theo chiều thuận, cánh bướm sẽ tự động đóng do trọng lực hoặc lực đàn hồi của lò xo (nếu có), đảm bảo van luôn trong trạng thái ngăn chặn dòng chảy ngược. Nguyên lý hoạt động đơn giản này giúp van một chiều cánh bướm dễ dàng bảo trì, vận hành hiệu quả và phù hợp với nhiều hệ thống công nghiệp cần kiểm soát dòng chảy theo một hướng duy nhất.

Ưu điểm và hạn chế của van một chiều cánh bướm

Van một chiều cánh bướm là loại van chỉ cho phép dòng chảy đi qua theo một chiều và tự động đóng lại khi dòng chảy đảo chiều. Loại van này thường được sử dụng trong các hệ thống nước, khí, và hơi với áp suất trung bình.

Về ưu điểm, van một chiều cánh bướm có thiết kế đơn giản, nhỏ gọn nên dễ lắp đặt trong những không gian hạn chế. Trọng lượng nhẹ và chi phí tương đối thấp cũng giúp tiết kiệm chi phí đầu tư và vận hành. Ngoài ra, khả năng đóng mở nhanh giúp giảm hiện tượng búa nước và bảo vệ hệ thống tốt hơn.

Tuy nhiên, van cũng tồn tại một số hạn chế. Do sử dụng cơ chế lò xo hoặc đĩa đóng mở theo hướng dòng chảy, nên hiệu suất không cao bằng các loại van khác trong điều kiện áp suất thấp. Bên cạnh đó, nếu chất lỏng có chứa nhiều cặn bẩn hoặc rác, van dễ bị kẹt hoặc hư hỏng. Độ kín của van cũng không hoàn toàn tuyệt đối, nên không thích hợp cho những hệ thống yêu cầu độ kín cao.

Ứng dụng thực tế trong các lĩnh vực của van một chiều cánh bướm

Van một chiều được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng nhờ khả năng cho dòng chảy đi qua theo một chiều và ngăn dòng chảy ngược hiệu quả. Trong hệ thống cấp thoát nước, loại van này thường được lắp đặt để bảo vệ máy bơm khỏi hiện tượng nước chảy ngược gây hư hỏng thiết bị.

Trong ngành công nghiệp hóa chất, nó được sử dụng để đảm bảo chất lỏng hoặc khí không bị trộn lẫn hoặc phản ứng ngược chiều trong quá trình vận hành.

Trong hệ thống HVAC, van một chiều cánh bướm giúp điều tiết lưu lượng không khí, khí gas hoặc nước làm mát, ngăn hiện tượng tuần hoàn ngược làm giảm hiệu suất hoạt động.

Ngoài ra, van còn được dùng trong hệ thống phòng cháy chữa cháy để đảm bảo nước chỉ chảy về phía đầu phun khi có sự cố, đồng thời bảo vệ thiết bị phía sau khỏi áp lực ngược dòng. Với thiết kế nhỏ gọn, độ kín tốt và lắp đặt dễ dàng, van một chiều cánh bướm trở thành lựa chọn phổ biến trong nhiều công trình và dây chuyền sản xuất.
