Van Công Nghiệp Là Gì? Cấu Tạo, Chức Năng Và Ứng Dụng Chi Tiết

Van công nghiệp là thiết bị tưởng chừng đơn giản nhưng lại giữ vai trò vô cùng quan trọng trong hoạt động của các hệ thống đường ống hiện nay. Dù trong nhà máy sản xuất quy mô lớn hay hệ thống cấp nước sinh hoạt, van công nghiệp luôn hiện diện để thực hiện những nhiệm vụ thiết yếu như điều tiết, kiểm soát và đảm bảo dòng chảy lưu chất được vận hành ổn định, an toàn.

Vậy van công nghiệp là gì? Chúng có những loại nào, cấu tạo và chức năng ra sao? Được ứng dụng cụ thể trong những ngành nghề nào? Hãy cùng Cao Phong khám phá chi tiết qua bài viết dưới đây.

Van công nghiệp là gì?

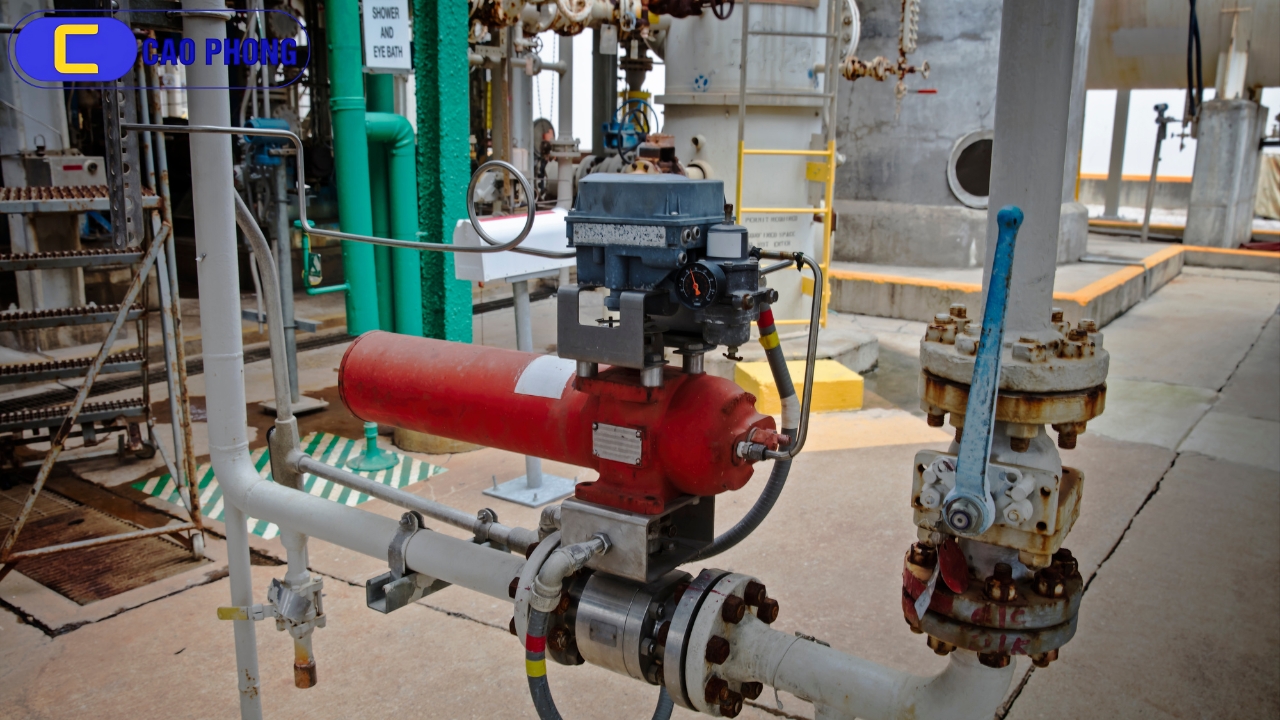

Van công nghiệp hay còn gọi là industrial valve, là thiết bị cơ khí dùng để điều khiển, kiểm soát, và điều tiết dòng chảy của lưu chất (chất lỏng, khí, hơi, hoặc các loại vật liệu khác) trong các hệ thống đường ống và thiết bị công nghiệp. Việc đảm bảo an toàn, hiệu quả và sự ổn định trong các quy trình sản xuất công nghiệp đều phụ thuộc nhiều vào vai trò của chúng.

Nói một cách dễ hiểu, van công nghiệp giống như “người gác cổng” của hệ thống đường ống, đảm nhiệm loạt chức năng quan trọng giúp hệ thống vận hành an toàn và hiệu quả. Cụ thể, van thực hiện các nhiệm vụ như:

• Đóng hoặc mở dòng chảy hoàn toàn khi cần thiết.
• Điều tiết lưu lượng chất lỏng hoặc khí theo yêu cầu vận hành.
• Chuyển hướng dòng lưu chất trong hệ thống dẫn.
• Kiểm soát và duy trì áp suất ổn định, tránh hiện tượng quá tải.
• Ngăn chặn dòng chảy ngược để bảo vệ thiết bị và đường ống.

Tùy thuộc vào đặc điểm môi trường và yêu cầu sử dụng, các loại van công nghiệp có thể được chế tạo từ nhiều vật liệu khác nhau như gang, thép không gỉ, đồng, nhựa kỹ thuật,… Những vật liệu này giúp van có khả năng chịu được điều kiện làm việc khắc nghiệt như áp suất cao, nhiệt độ lớn hoặc môi trường hóa chất ăn mòn.

Xem thêm: Vật liệu chế tạo van công nghiệp là gì? Vai trò thiết yếu và tiêu chí chọn đúng

Cấu tạo của van công nghiệp

Mặc dù có rất nhiều dòng van công nghiệp khác nhau trên thị trường, nhưng về cơ bản, hầu hết các loại van đều được cấu thành từ những bộ phận chính sau đây:

Thân van (Body)

Thân van là thành phần chịu lực chính, đóng vai trò làm khung bao bọc các chi tiết bên trong và kết nối van với hệ thống đường ống. Vật liệu chế tạo thân van cần đảm bảo độ bền cơ học và khả năng tương thích với lưu chất đang dẫn truyền.

Một số vật liệu phổ biến dùng cho thân van dựa theo tiêu chuẩn van công nghiệp gồm:

• Thép carbon: Được sử dụng rộng rãi nhờ độ bền tốt và khả năng chịu áp lực cao.
• Thép không gỉ (inox): Phù hợp với các ứng dụng yêu cầu chống ăn mòn hoặc đảm bảo vệ sinh như ngành thực phẩm, dược phẩm.
• Gang: Lý tưởng cho các hệ thống cấp nước, PCCC hoặc điều kiện áp suất vừa và thấp.
• Nhựa PVC, UPVC: Thích hợp cho hệ thống hóa chất nhẹ, giá thành rẻ và dễ lắp đặt.

Bộ phận điều khiển (Actuator)

Đây là cơ cấu giúp điều khiển trạng thái đóng/mở của van. Tùy theo mức độ tự động hóa và nhu cầu vận hành, có thể chọn:

• Tay quay hoặc tay gạt: Phương án điều khiển thủ công, phù hợp với hệ thống nhỏ.
• Bộ truyền động điện: Sử dụng mô-tơ để vận hành van tự động.
• Bộ truyền động khí nén hoặc thủy lực: Vận hành van bằng áp lực khí hoặc dầu, thường thấy trong các nhà máy có hệ thống cấp khí.
• Bộ điều khiển từ xa: Tích hợp với hệ thống SCADA hoặc trung tâm điều khiển.

Bộ phận chặn (Obturator)

Đây là chi tiết chính thực hiện chức năng đóng/mở hoặc điều tiết lưu chất trong đường ống. Hình dạng của bộ phận này thay đổi theo từng loại van:

• Bi cầu trong van bi
• Cánh đĩa trong van bướm
• Cổng chắn trong van cổng
• Đĩa nón trong van cầu
• Đầu kim trong van kim

Trục van (Stem)

Trục kết nối giữa bộ phận điều khiển bên ngoài và cơ cấu chặn bên trong. Khi tác động lực vào tay quay hoặc bộ truyền động, trục sẽ truyền chuyển động xoay hoặc tịnh tiến đến bộ phận đóng/mở để điều chỉnh trạng thái của van.

Bề mặt làm kín (Seat)

Seat là vùng tiếp xúc giữa bộ phận chặn và thân van, đóng vai trò ngăn chặn rò rỉ lưu chất khi van ở trạng thái đóng. Tùy ứng dụng mà seat có thể được làm từ kim loại, Teflon (PTFE), cao su tổng hợp hoặc các hợp chất đặc biệt.

Gioăng làm kín (Gasket và Packing)

Đây là những chi tiết phụ nhưng cực kỳ quan trọng nhằm đảm bảo sự kín khít tại các vị trí ghép nối (ví dụ: giữa thân và nắp van, quanh trục). Chúng giúp ngăn dòng rò rỉ ra bên ngoài, đồng thời duy trì áp suất làm việc ổn định.

Phân loại van công nghiệp chính hãng tại Cao Phong

Van công nghiệp có thể được phân chia dựa trên nhiều tiêu chí khác nhau. Việc hiểu rõ từng nhóm giúp kỹ sư lựa chọn đúng loại van cho hệ thống.

Phân loại theo chức năng

• Van đóng/mở: Bao gồm van bi, van cổng, van bướm, van cầu… với nhiệm vụ cho phép hoặc chặn hoàn toàn dòng lưu chất.
• Van điều tiết: Van cầu, van kim giúp điều chỉnh lưu lượng một cách chính xác.
• Van an toàn: Tự động xả áp khi áp suất vượt ngưỡng, bao gồm van an toàn, van xả áp, van giảm áp.
• Van một chiều & đặc biệt: Ngăn dòng chảy ngược, lọc cặn, xả đáy…

Phân loại theo cấu tạo

• Van bi: Dùng quả cầu rỗng xoay.
• Van cổng: Có cánh chặn di chuyển lên/xuống.
• Van bướm: Đĩa van xoay quanh trục.
• Van cầu / van kim: Nút chặn điều chỉnh chính xác lưu lượng.

Phân loại theo vật liệu

• Inox: Chịu ăn mòn, dùng trong thực phẩm, nước sạch.
• Thép: Chịu áp cao, dùng cho dầu khí, công nghiệp nặng.
• Đồng: Dẫn nhiệt tốt, dùng trong hệ thống dân dụng.
• Nhựa: Nhẹ, chịu ăn mòn, giá thành thấp.
• Gang: Thường dùng cho hệ thống cấp nước.
• Phân loại theo phương thức vận hành
• Thủ công: Tay gạt, tay quay.
• Tự động: Van điều khiển điện, khí nén, thủy lực.

Xem thêm: Top 8 van công nghiệp phổ biến và chính hãng với giá tốt nhất 2025

Tiêu chí lựa chọn van công nghiệp phù hợp

Khi lựa chọn van công nghiệp cho hệ thống, cần đánh giá theo các tiêu chí sau:

• Áp suất & nhiệt độ làm việc.
• Loại lưu chất: Ăn mòn hay không, có lẫn tạp chất không.
• Tính năng cần có: Chỉ đóng/mở hay cần điều tiết lưu lượng.
• Vật liệu van: Tương thích với môi trường.
• Phương thức điều khiển: Thủ công hay tự động.
• Kết nối: Ren, mặt bích, clamp…
• Tiêu chuẩn kỹ thuật: JIS, DIN, ANSI…
• Chi phí đầu tư & bảo trì.

Ưu, nhược điểm của các loại van công nghiệp

Loại van	Ưu điểm	Nhược điểm
Van bi	Đóng/mở nhanh, tổn thất áp suất thấp	Không điều tiết tốt
Van cổng	Lưu lượng lớn, tổn thất áp thấp	Đóng/mở chậm, cồng kềnh
Van cầu	Điều tiết chính xác, chịu áp cao	Tổn thất áp suất lớn
Van bướm	Gọn nhẹ, chi phí thấp	Không kín tuyệt đối
Van kim	Điều chỉnh tinh	Chỉ phù hợp lưu lượng nhỏ
Van một chiều	Ngăn dòng ngược	Chỉ dùng theo một chiều cố định

Nguyên lý hoạt động của van công nghiệp

Nguyên tắc hoạt động cơ bản của van công nghiệp là điều chỉnh tiết diện dòng chảy nhằm kiểm soát lưu lượng, áp suất và hướng của môi chất bên trong đường ống. Tùy thuộc vào cấu tạo và cơ chế điều khiển, mỗi loại van sẽ có nguyên lý vận hành khác nhau. Dưới đây là mô tả cụ thể một số dòng van phổ biến:

Van bi (Ball Valve)

Nguyên lý:

Van bi sử dụng một viên bi rỗng có thể xoay quanh trục. Khi lỗ rỗng của viên bi thẳng hàng với đường ống, lưu chất được phép đi qua. Khi bi xoay 90 độ, lỗ bị chắn lại và dòng chảy bị ngắt.

Đặc điểm kỹ thuật:

• Thao tác đóng/mở nhanh gọn chỉ cần 1/4 vòng quay.

• Khi mở hoàn toàn, gần như không gây tổn thất áp suất.

• Phù hợp cho ứng dụng cần ngắt dòng chảy tức thì.

Van cổng (Gate Valve)

Nguyên lý:

Van cổng hoạt động bằng cách nâng hoặc hạ cánh cổng theo chiều thẳng đứng. Khi nâng lên, dòng chảy không bị cản trở; khi hạ xuống, dòng chảy bị ngăn lại hoàn toàn.

Đặc điểm kỹ thuật:

• Cho phép lưu chất đi qua mà không bị giảm áp khi mở hoàn toàn.

• Thích hợp cho các hệ thống có lưu lượng lớn, không yêu cầu điều tiết tinh.

Van bướm (Butterfly Valve)

Nguyên lý:

Cánh van bướm hình tròn xoay quanh trục giữa thân van. Khi đĩa nằm song song với hướng dòng chảy, lưu chất đi qua dễ dàng. Khi xoay vuông góc, dòng chảy bị cắt.

Đặc điểm kỹ thuật:

• Thao tác nhanh, dễ dàng điều tiết lưu lượng.
• Thiết kế nhỏ gọn, thích hợp cho không gian lắp đặt hạn chế.
• Phù hợp cả cho mục đích đóng/mở và điều chỉnh dòng.

Van cầu (Globe Valve)

Nguyên lý:

Van cầu sử dụng một đĩa điều khiển di chuyển theo phương thẳng đứng, đóng/mở dòng chảy bằng cách tiếp xúc với bề mặt đệm kín.

Đặc điểm kỹ thuật:

• Điều tiết lưu lượng chính xác.
• Thích hợp cho hệ thống yêu cầu kiểm soát áp suất ổn định.
• Tốc độ phản ứng nhanh, bền bỉ trong môi trường áp lực cao.

Hướng dẫn lắp đặt và bảo trì van công nghiệp

Quy trình lắp đặt:

• Vệ sinh bề mặt và đường ống.
• Kiểm tra đúng loại van và hướng lắp.
• Dùng gioăng đúng kích cỡ.
• Xiết bu lông theo hình chữ thập.
• Vận hành thử và kiểm tra rò rỉ.

Bảo trì định kỳ:

• Vệ sinh gioăng, bộ phận di chuyển.
• Bôi trơn định kỳ nếu cần.
• Thay thế linh kiện khi mòn, rách.
• Ghi chú lịch sử sử dụng để đánh giá tuổi thọ.

Ứng dụng của van công nghiệp trong thực tế

Để hiểu rõ hơn van công nghiệp là gì, không thể bỏ qua bức tranh toàn cảnh về ứng dụng thực tiễn của thiết bị này trong các ngành kỹ thuật trọng điểm. Với khả năng kiểm soát dòng chảy, áp suất và hướng lưu chất, van công nghiệp đã trở thành thành phần không thể thiếu trong nhiều hệ thống sản xuất và vận hành. Dưới đây là những lĩnh vực tiêu biểu đang sử dụng van công nghiệp rộng rãi:

• Ngành thực phẩm và đồ uống: Van được sử dụng để kiểm soát chính xác lưu lượng nguyên liệu và thành phẩm trong quy trình chế biến, đồng thời đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt.
• Lĩnh vực hóa chất và dầu khí: Van giúp quản lý dòng chất lỏng, khí và hóa chất trong môi trường có tính ăn mòn cao, đảm bảo quy trình hoạt động liên tục, an toàn và hiệu quả.
• Xử lý nước và nước thải: Van đóng vai trò điều tiết lưu lượng và áp suất trong hệ thống xử lý, góp phần nâng cao hiệu quả lọc, tuần hoàn và xử lý chất thải.
• Ngành sản xuất điện: Van công nghiệp hỗ trợ điều khiển dòng hơi, nước hoặc khí, góp phần đảm bảo quá trình phát điện diễn ra ổn định và tiết kiệm năng lượng.
• Công nghiệp luyện kim, sản xuất thép: Van được sử dụng để kiểm soát dòng chảy của khí và chất lỏng trong các quá trình nấu chảy, tạo hình và xử lý kim loại.
• Hệ thống cấp thoát nước: Van giúp điều chỉnh áp suất và lưu lượng nước, đảm bảo phân phối ổn định trong cả khu dân cư và khu công nghiệp.
• Hệ thống phòng cháy chữa cháy: Van giữ vai trò kiểm soát nhanh chóng và chính xác nguồn nước trong các tình huống khẩn cấp, đảm bảo hiệu quả dập tắt hỏa hoạn kịp thời.

Đọc đầy đủ tại: Vai trò và ứng dụng của van công nghiệp trong các lĩnh vực

Có thể thấy, khi tìm hiểu rõ van công nghiệp là gì, chúng ta không chỉ tiếp cận một thiết bị kỹ thuật đơn thuần mà còn khám phá được một mắt xích quan trọng trong chuỗi vận hành của hàng loạt ngành công nghiệp. Từ kiểm soát dòng chảy đến bảo vệ hệ thống và tối ưu hiệu suất vận hành, van công nghiệp đóng vai trò thiết yếu trong mọi hệ thống kỹ thuật hiện đại.

Nếu bạn đang cần giải pháp van phù hợp cho hệ thống của mình, hãy liên hệ ngay với Công ty TNHH TM TBCN Cao Phong – đối tác chuyên cung cấp van công nghiệp chính hãng, thiết bị đo lường và điều khiển tại Việt Nam. Với hơn 10 năm kinh nghiệm, Cao Phong cam kết mang đến sản phẩm chất lượng, tư vấn kỹ thuật tận tâm và dịch vụ hậu mãi chuyên nghiệp.

Câu hỏi thường gặp về van công nghiệp

1. Van công nghiệp nên chọn theo tiêu chuẩn nào?

=> Tùy vào kết nối đường ống: JIS, DIN, ANSI là 3 chuẩn phổ biến nhất.

2. Làm sao chọn đúng kích cỡ van?

=> Căn cứ vào đường kính ống và lưu lượng thiết kế.

3. Bao lâu nên bảo trì van inox một lần?

=> Khoảng 6–12 tháng/lần tuỳ môi trường sử dụng.

4. Van điện từ khác van khí nén thế nào?

=> Van điện từ nhỏ gọn, đóng/mở nhanh; van khí nén phù hợp công nghiệp quy mô lớn.

5. Khi nào nên dùng van cầu thay vì van bi?

=> Khi cần điều tiết lưu lượng chính xác, van cầu là lựa chọn phù hợp hơn.
