Van Bướm Điều Khiển Tuyến Tính

Van bướm điều khiển tuyến tính hiện đang được ứng dụng rộng rãi trong nhiều lĩnh vực và hệ thống công nghiệp khác nhau. Trong bối cảnh quá trình tự động hóa ngày càng phát triển mạnh mẽ, phương thức vận hành và điều khiển thiết bị cũng không ngừng thay đổi. Vậy van bướm tuyến tính là gì và có những điểm nổi bật nào? Bài viết sau sẽ mang đến cho bạn cái nhìn tổng quan về đặc điểm, thông số kỹ thuật, cấu tạo, tính ứng dụng cũng như các ưu điểm nổi bật của dòng van.

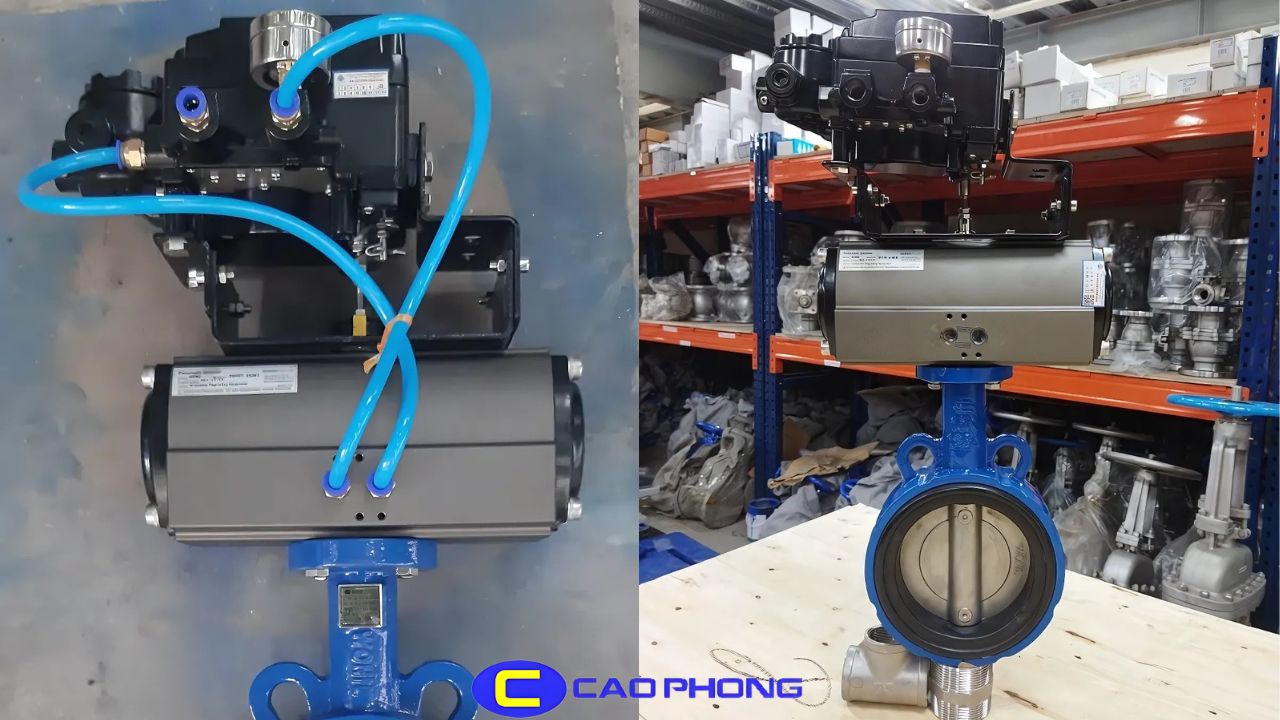

Tìm hiểu van bướm điều khiển tuyến tính là gì

Van bướm điều khiển tuyến tính, còn được gọi là van bướm điều khiển theo phần trăm, là loại van cho phép điều chỉnh góc mở theo các mức độ khác nhau như: 10°, 20°, 30°, 45°, 60° đến 90°. Nhờ cơ chế điều khiển tuyến tính, van có thể hoạt động tại nhiều vị trí trung gian tùy theo yêu cầu vận hành, giúp kiểm soát lưu lượng một cách linh hoạt và chính xác.

Nếu so sánh với van bướm điều khiển điện on/off, loại van này chỉ có thể hoạt động ở hai trạng thái cơ bản: đóng hoàn toàn hoặc mở hoàn toàn. Trong khi đó, van tuyến tính cho phép đóng mở theo nhiều góc, phù hợp cho các hệ thống cần điều tiết lưu lượng.

Chúng tôi chuyên phân phối van điều khiển theo phần trăm. Dòng van bướm điều khiển điện tuyến tính đến từ các thương hiệu uy tín như Kosaplus (Hàn Quốc) và Haitima (Đài Loan). Sản phẩm cam kết chất lượng cao, thiết kế thẩm mỹ, giá cả cạnh tranh và đi kèm chính sách bảo hành lên đến 24 tháng. Vui lòng liên hệ để được tư vấn chi tiết, hỗ trợ giải pháp kỹ thuật tối ưu, lắp đặt và nhận báo giá tốt nhất.

Thông số kỹ thuật chung của van bướm điều khiển tuyến tính

•  Kích thước: 50 – 1200A.
• Vật liệu van: Gang, Inox,…
• Điện áp: 24V, 220V, 380V.
• Tín hiệu điện áp: 0 ~ 10mA hoặc 4 ~ 20mA.
• Điều khiển dạng: Tuyến Tính.
• Áp lực làm việc: 10bar, 16bar, 25bar (tùy model)
• Giới hạn nhiệt độ làm việc: –5 độ C đến 180 độ C.
• Thích hợp cho các môi trường vận hành như: nước sạch, nước đa dụng, khí nén.
• Xuất xứ: Hàn Quốc, Đài Loan.

Cấu tạo, nguyên lý hoạt động của van bướm điều khiển tuyến tính

Cấu Tạo

Van bướm điều khiển điện tuyến tính được cấu tạo từ 3 thành phần chính như sau:

• Bộ điều khiển điện hoạt động theo tín hiệu tuyến tính.
• Thân van bướm dạng cơ học.
• Thiết bị điều khiển truyền động dạng tuyến tính.

Bộ điều khiển sử dụng tín hiệu điện tuyến tính được chế tạo từ hợp kim nhôm cao cấp, có khả năng chống thấm nước và bụi đạt chuẩn IP67. Thiết bị có thể hoạt động với nguồn điện đầu vào thông dụng như 24V, 220V hoặc 380V. Nhờ nhận tín hiệu analog 4-20mA, van bướm có thể điều chỉnh góc mở từ 0 đến 90 độ, tương ứng với mức tín hiệu đầu vào, giúp kiểm soát lưu lượng một cách chính xác.

Thân van bướm

Thân van bướm được chế tạo từ nhiều vật liệu khác nhau, phù hợp với từng loại môi chất cụ thể trong hệ thống. Việc lựa chọn chất liệu thân van cần dựa trên tính chất của dòng lưu chất:

• Đối với môi trường nước sạch hoặc nước không chứa hóa chất ăn mòn, van bướm có thân bằng gang và cánh làm từ inox 304 là lựa chọn phổ biến.
• Khi hệ thống xử lý nước thải có chứa hóa chất hoặc axit gây ăn mòn, cần sử dụng loại van bướm với toàn bộ thân được làm bằng inox 304S để đảm bảo độ bền.
• Trong những môi trường đặc biệt như dẫn dầu nóng hoặc các loại hóa chất có tính ăn mòn mạnh, nên ưu tiên các dòng van bướm được làm bằng nhựa kỹ thuật, thép hoặc loại van có seat bằng inox tự làm kín (không sử dụng gioăng cao su).

Nguyên lý hoạt động

Van bướm điều khiển điện tuyến tính sử dụng mô-tơ điều khiển kiểu Modulating, kết hợp với tín hiệu điện analog dạng 4–20mA hoặc 0–10VDC. Loại tín hiệu đầu vào này cho phép người vận hành điều chỉnh van đóng/mở theo các góc mở cụ thể đã được thiết lập trước, đồng thời giám sát chính xác vị trí hiện tại của van. Người dùng có thể theo dõi các góc mở như 20°, 30°, 45°, 60°, 75°, đến 90° thông qua màn hình điều khiển từ xa.

Ngoài ra, dòng van bướm tuyến tính này còn cho phép thay đổi chiều quay một cách linh hoạt thông qua các công tắc (switch) tích hợp. Phần bộ điều khiển điện được bao phủ lớp sơn Epoxy cao cấp, đạt chuẩn chống bụi nước IP67, giúp thiết bị hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Các lĩnh vực sử dụng van bướm điều khiển tuyến tính

Van bướm điều khiển điện tuyến tính thường được ứng dụng trong các hệ thống cần điều tiết lưu lượng nước, chất lỏng đa dụng hoặc hóa chất. Việc lựa chọn đúng loại van bướm phù hợp với từng hệ thống là yếu tố then chốt giúp tối ưu chi phí, nâng cao độ bền và đảm bảo an toàn vận hành – từ đó góp phần vào hiệu quả tổng thể của toàn bộ hệ thống.

Tiêu biểu trong số các ứng dụng của sản phẩm này bao gồm:

• Các nhà máy cấp nước sinh hoạt hoặc xử lý nước thải.
• Hệ thống sản xuất tinh bột sắn, bột giấy, than hoặc hồ.
• Xưởng chế biến thực phẩm, nước uống và sản phẩm dược.

Ưu và nhược điểm của van bướm điều khiển tuyến tính

Van bướm điều khiển điện tuyến tính sở hữu nhiều ưu điểm nổi bật. Trước hết, sản phẩm vận hành bằng nguồn điện có sẵn, tuy nhiên khi mất điện, việc điều khiển van bằng tay sẽ trở nên cần thiết. Thiết bị này cho phép điều chỉnh vị trí đóng mở đĩa van theo góc độ mong muốn của người sử dụng, giúp kiểm soát lưu lượng dòng chảy chính xác hơn.

Kích thước van đa dạng, từ DN50 đến DN1200, cùng với vật liệu chế tạo phong phú, phù hợp với nhiều loại môi trường làm việc khác nhau. Một điểm tiện lợi nữa là van dễ dàng tháo rời từng bộ phận, thuận tiện cho việc lắp đặt và bảo trì.

Tuy nhiên, van bướm điện này không thích hợp sử dụng trong các hệ thống chứa bùn đặc hoặc chất lỏng có độ nhớt cao, vì dễ dẫn đến hiện tượng kẹt gioăng hoặc làm hỏng gioăng van.

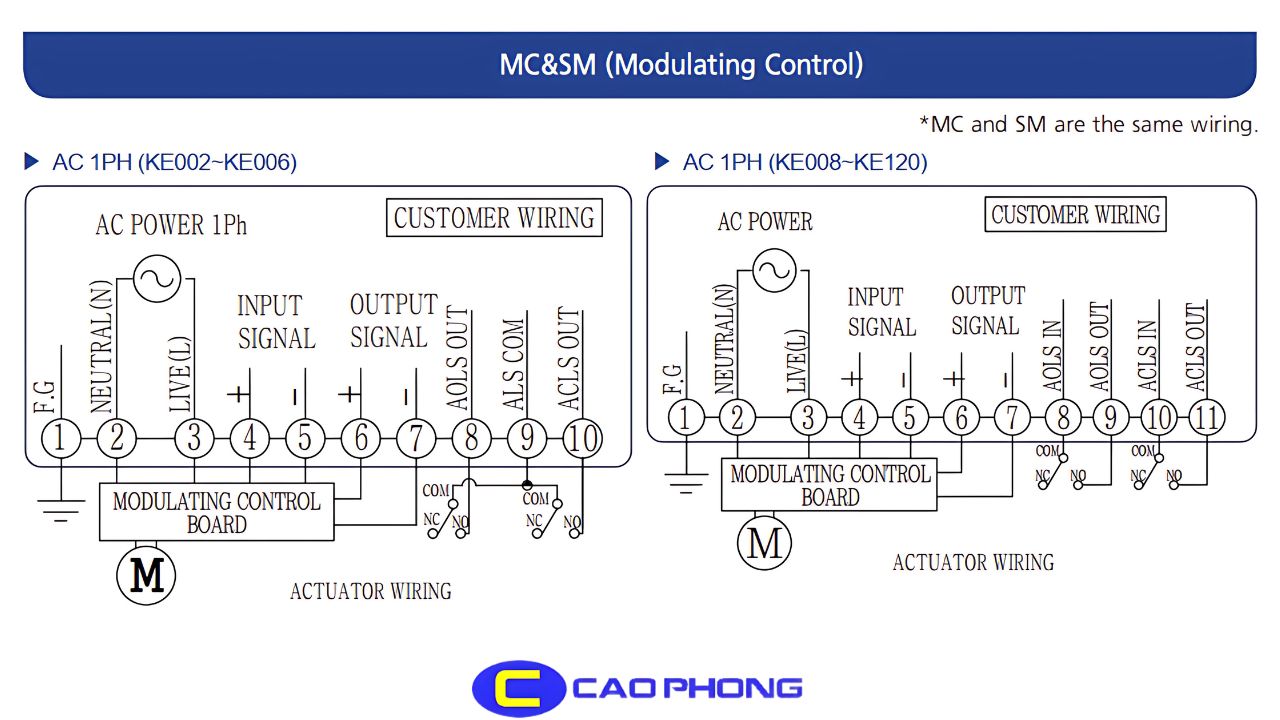

Bảng mạch điện của động cơ tuyến tính

Một số lưu ý khi sử dụng van bướm điều khiển tuyến tính

Van bướm điều khiển điện tuyến tính, hay còn gọi là van đóng mở theo góc, đây là dòng van công nghiệp nhập nhẩu khuyên dùng cho các dòng chảy có tốc độ trung bình và thấp. Việc sử dụng loại van này giúp giảm thiểu ma sát giữa đĩa van và môi chất, từ đó hạn chế ảnh hưởng tiêu cực đến đĩa van.

Do là sản phẩm nhập khẩu, quý khách nên chọn mua tại các nhà cung cấp uy tín để tránh rơi vào tình trạng mua phải hàng giả, hàng nhái hoặc kém chất lượng trên thị trường hiện nay.

Van còn được trang bị thêm tay quay dự phòng, giúp vận hành thủ công khi xảy ra trường hợp mất điện đột ngột, đảm bảo vẫn có thể đóng mở van dễ dàng mà không lo gián đoạn.

Bên cạnh đó, thiết bị này được áp dụng tiêu chuẩn chống nước tiên tiến nhất hiện nay. Tuy nhiên, việc lắp đặt van ngoài trời trong thời gian dài có thể làm giảm tuổi thọ của thiết bị. Vì vậy, để bảo vệ và nâng cao tuổi thọ van, nên trang bị mái che khi lắp đặt ngoài trời.
