Van Bi Tay Bướm

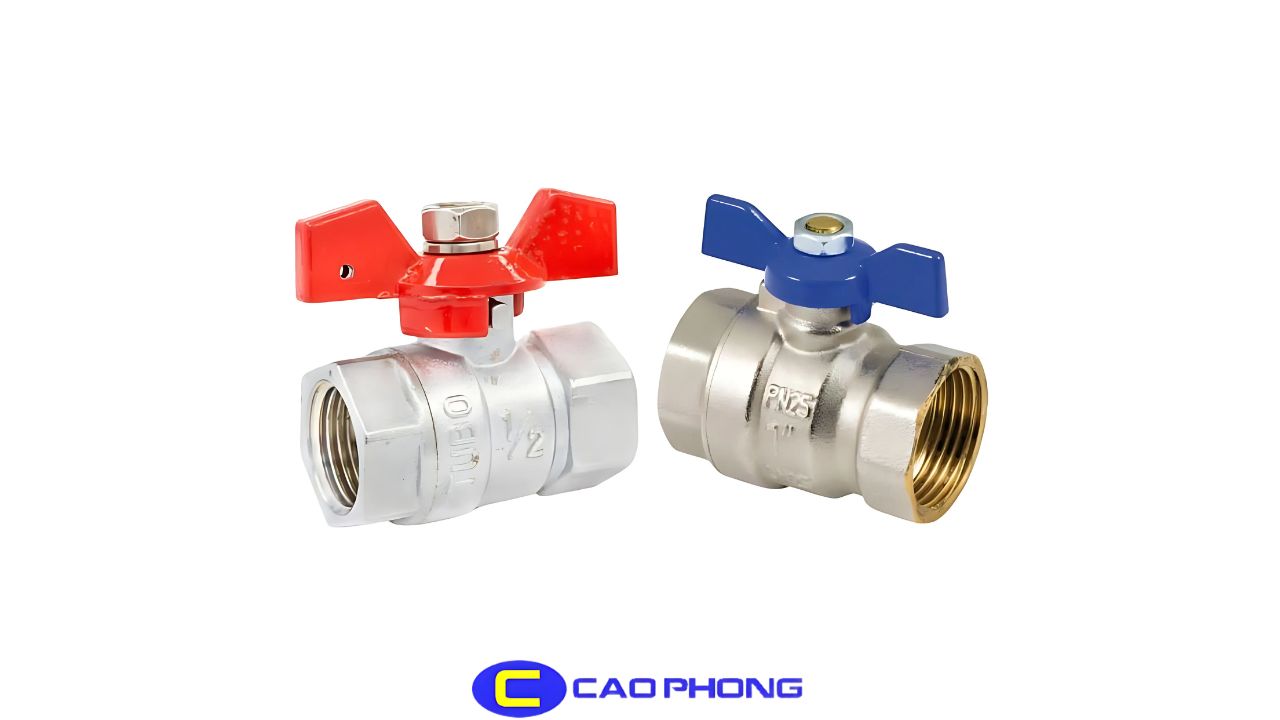

Giới thiệu về van bi tay bướm

Van bi tay bướm là thiết bị thủy lực dùng để đóng mở dòng chảy một cách linh hoạt, nhờ cấu tạo bên trong gồm một viên bi rỗng có lỗ xuyên tâm, có thể xoay góc 90 độ để điều tiết dòng lưu chất trong hệ thống đường ống. Loại van này thường được sử dụng trong các hệ thống cấp thoát nước sinh hoạt, hệ thống làm mát, HVAC, hay hệ thống điều hòa không khí. Hiện nay, Tuấn Hưng Phát cung cấp đa dạng các mẫu van bi tay bướm với nhiều chất liệu và kích thước khác nhau, từ đồng, inox đến nhựa, cùng nhiều thương hiệu uy tín.

Van được vận hành thủ công thông qua tay vặn có thiết kế hai cánh đối xứng giống như cánh bướm, vì vậy mới có tên gọi là van bi tay bướm. Tay cầm được gắn ở vị trí trung tâm, trong khi đĩa van nằm ở đầu trục. Cơ chế hoạt động xoay trục bi van giúp điều chỉnh góc đóng mở của van, từ đó kiểm soát lưu lượng chất lỏng trong đường ống một cách dễ dàng và linh hoạt.

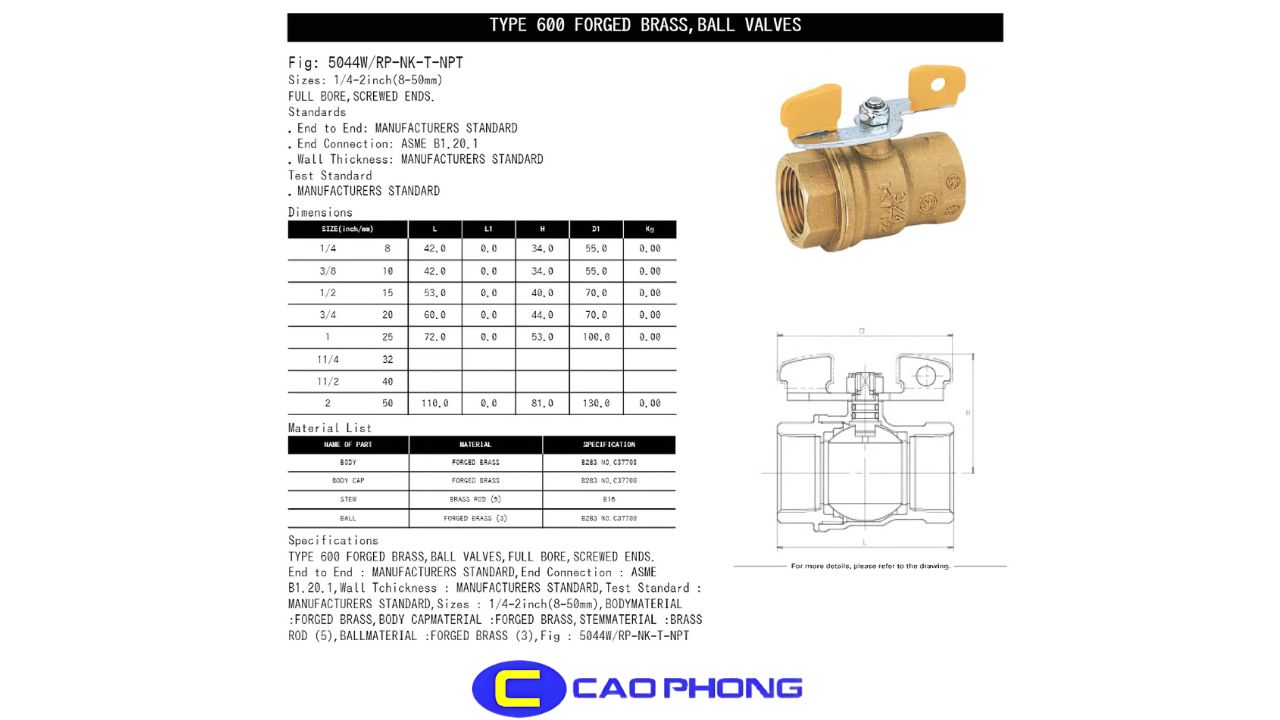

Đặc điểm kỹ thuật của van bi dạng tay bướm

• Kích cỡ: Từ DN15 – DN200.
• Phương thức kết nối: Ren.
• chất thân van: Đồng, inox, nhựa.
• Chất liệu tay bướm: Nhựa.
• Trục van: Thép không gỉ.
• Gioăng làm kín: Cao su PTFE.
• Áp lực chịu được: 10 bar hoặc 16 bar.
• Phạm vi nhiệt độ hoạt động: Từ 0 đến 180 độ C.
• Kiểu kết nối chi tiết: Ren, rắc co hoặc hàn.
• Tiêu chuẩn sản xuất: Tuân thủ tiêu chuẩn BS 21 / ISO 228 – 1:2000.
• Môi trường sử dụng: Phù hợp cho nước sạch.
• Nguồn gốc: Việt Nam.
• Thời gian bảo hành: 12 tháng.
• Tài liệu kèm theo: Giấy tờ Catalogue, CO – CQ.

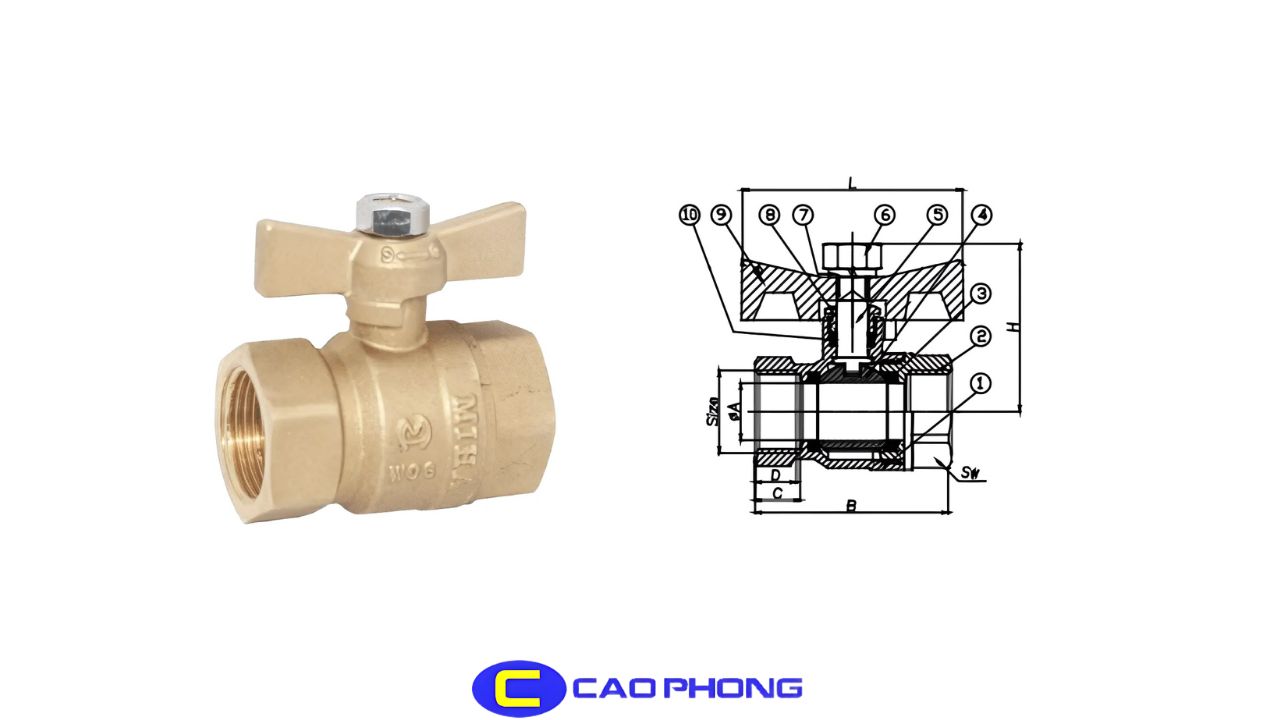

Cấu tạo của van bi tay bướm

Van bi tay bướm có thiết kế khá đơn giản, bao gồm các bộ phận chính sau:

• Thân van: Thường được làm từ các vật liệu như inox, đồng hoặc nhựa, phù hợp với nhiều môi trường làm việc khác nhau. Thân van, hay còn gọi là vỏ van bi, là phần bên ngoài giúp định hình và bảo vệ các bộ phận bên trong van.
• Tay bướm: Là bộ phận điều khiển được làm từ nhựa uPVC hoặc PVC, gắn trực tiếp trên thân van để đóng mở van. Do tay bướm kết nối thẳng với trục van nên việc vận hành van trở nên đơn giản và thuận tiện hơn rất nhiều.
• Trục van: Nằm bên trong thân van, kết nối tay bướm với bi van, thường sử dụng vật liệu kim loại có khả năng chịu áp lực và nhiệt độ cao, đảm bảo độ bền trong quá trình hoạt động.
• Bi van: Còn gọi là đĩa van, có hình dạng viên bi rỗng với lỗ xuyên tâm, được gắn liền với trục van. Bi van có thể xoay linh hoạt từ 0 đến 90 độ, giúp kiểm soát và điều chỉnh lưu lượng chất lỏng qua đường ống một cách hiệu quả.

Cách thức vận hành của van bi điều khiển tay bướm

Van bi tay bướm vận hành tương tự như các loại van bi thông thường. Cụ thể:

Khi van ở trạng thái đóng, bi van sẽ nằm chắn ngang cửa van, tức là lỗ xuyên tâm của bi van được đặt vuông góc với hướng dòng chảy, ngăn không cho chất lỏng đi qua. Để mở van, cần xoay tay bướm theo chiều kim đồng hồ, từ đó làm cho lỗ xuyên tâm của bi van chuyển sang vị trí song song với dòng chảy. Tay bướm được nối liền với trục van và khi xoay sẽ tạo ra mô men lực giúp bi van xoay, cho phép chất lỏng lưu thông qua ống dẫn.

Các mẫu van bi tay bướm được dùng phổ biến nhất hiện nay

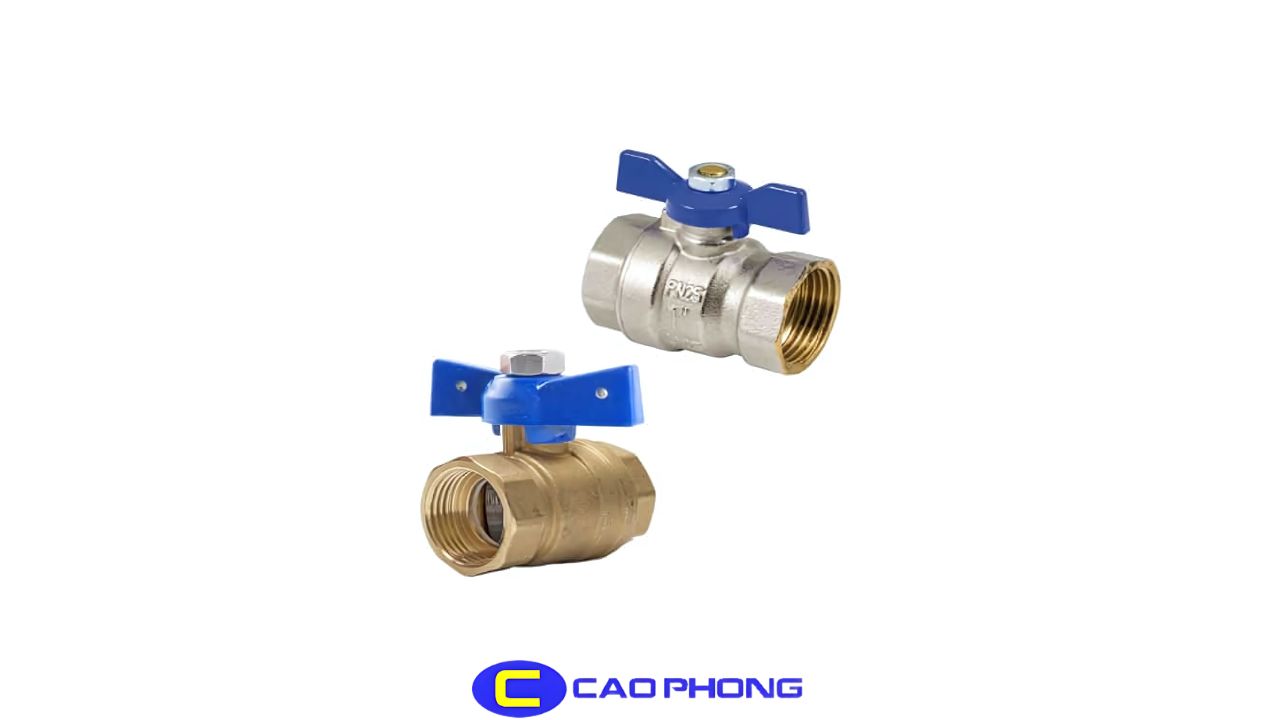

Van bi inox tay bướm

• Chất liệu sử dụng: Inox 304 và inox 316.
• Kích thước: đa dạng từ D15 đến D300.
• Áp lực làm việc: đạt mức PN64.
• Nhiệt độ tối đa khi vận hành: 22°C.
• Các phương thức kết nối: lắp ren, rắc co, dán keo, hoặc hàn nhiệt.
• Phù hợp với môi trường như: nước sạch, nước thải, dầu, khí, gas.
• Nguồn gốc xuất xứ: Việt Nam, Hàn Quốc, Italia, Trung Quốc.

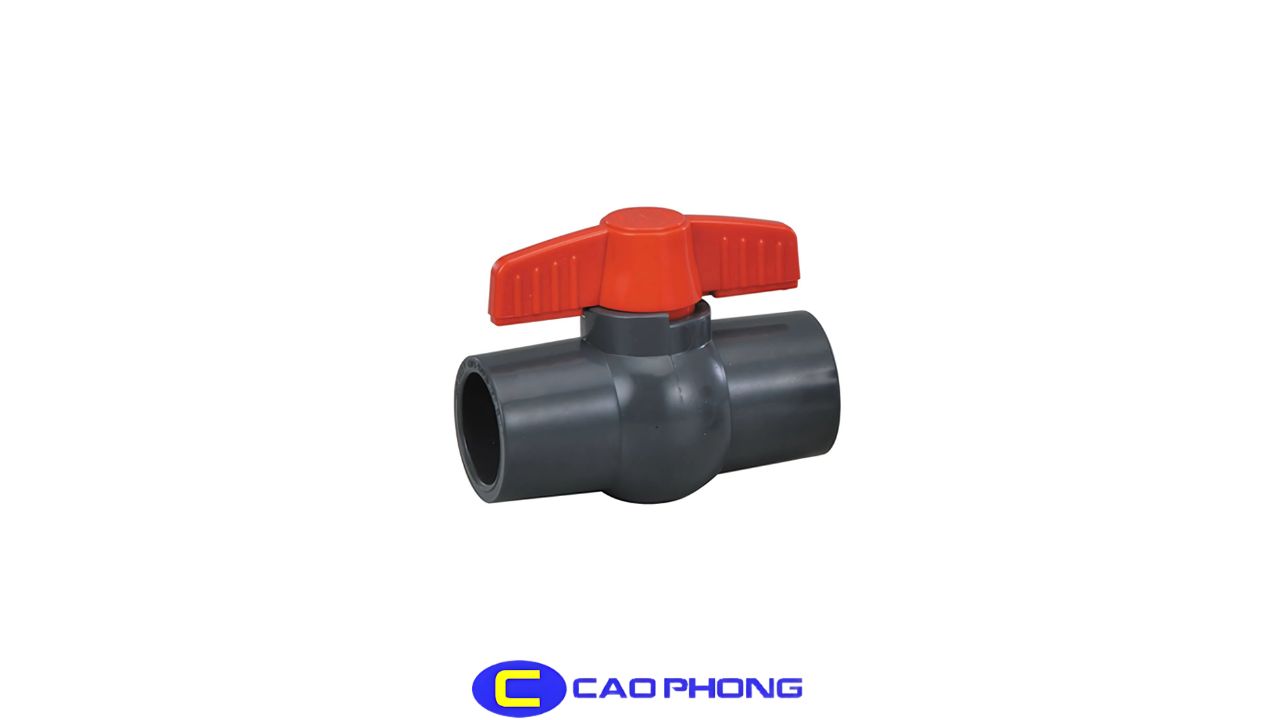

Van bi nhựa tay bướm

• Xuất xứ sản phẩm: Việt Nam.
• Kích thước: từ DN15 đến DN50.
• Kiểu kết nối: rắc co tiện lợi.
• Vật liệu chế tạo: nhựa.
• Áp suất hoạt động tối đa có thể đáp ứng là 10 bar.
• Nhiệt độ làm việc: lên đến 90°C.
• Thích hợp cho môi chất nước sạch.

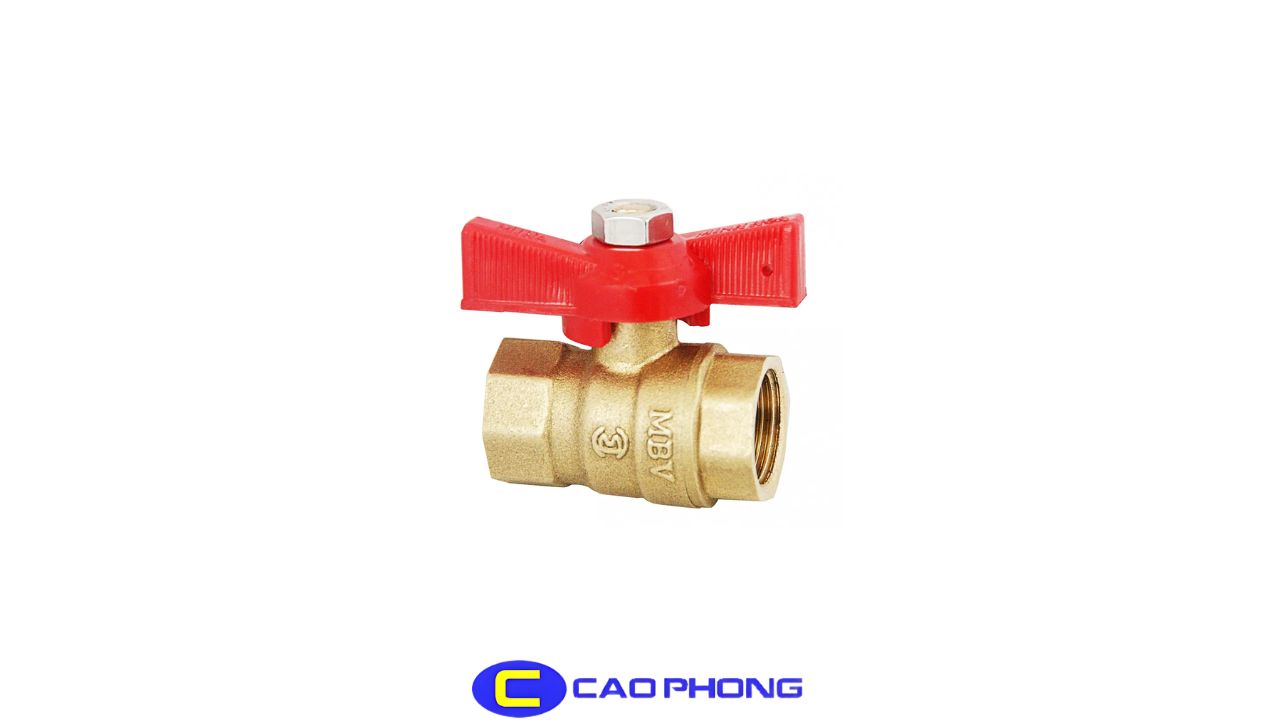

Van bi đồng tay bướm

• Thương hiệu nổi tiếng Toyo từ Nhật Bản.
• Kích thước: từ D15 đến D200.
• Kết nối kiểu: ren truyền thống.
• chất thân van: đồng.
• Tay van: được làm từ hợp kim nhôm bọc nhựa tăng độ bền.
• Áp suất tối đa: trong khoảng 0.98MPa đến 4.18MPa.
• Nhiệt độ vận hành: có thể lên đến 150°C.
• Hay được sử dụng trong lĩnh vực cấp thoát nước sạch.

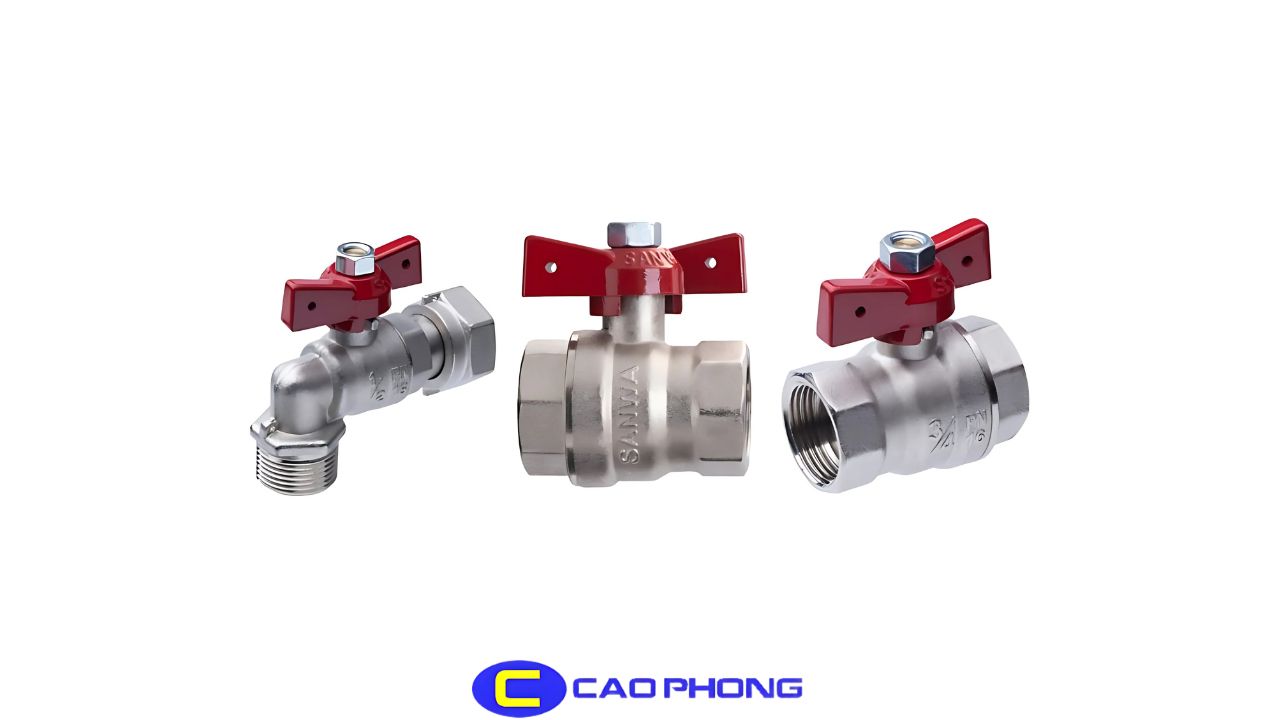

Van bi tay bướm Sanwa

• Kích thước từ DN15 đến DN200.
• Chất liệu: đồng thau, đồng mạ niken hoặc mạ crom.
• Cách vận hành: có thể dùng tay gạt hoặc tay bướm.
• Kết nối kiểu: ren.
• Áp suất làm việc: đạt PN16.
• Nhiệt độ tối đa: lên đến 220°C.
• Thích hợp cho nhiều môi trường như: nước, dầu, khí và hơi.
• Sản xuất bởi Sanwa/Thái Lan.
• Bảo hành trong 12 tháng.

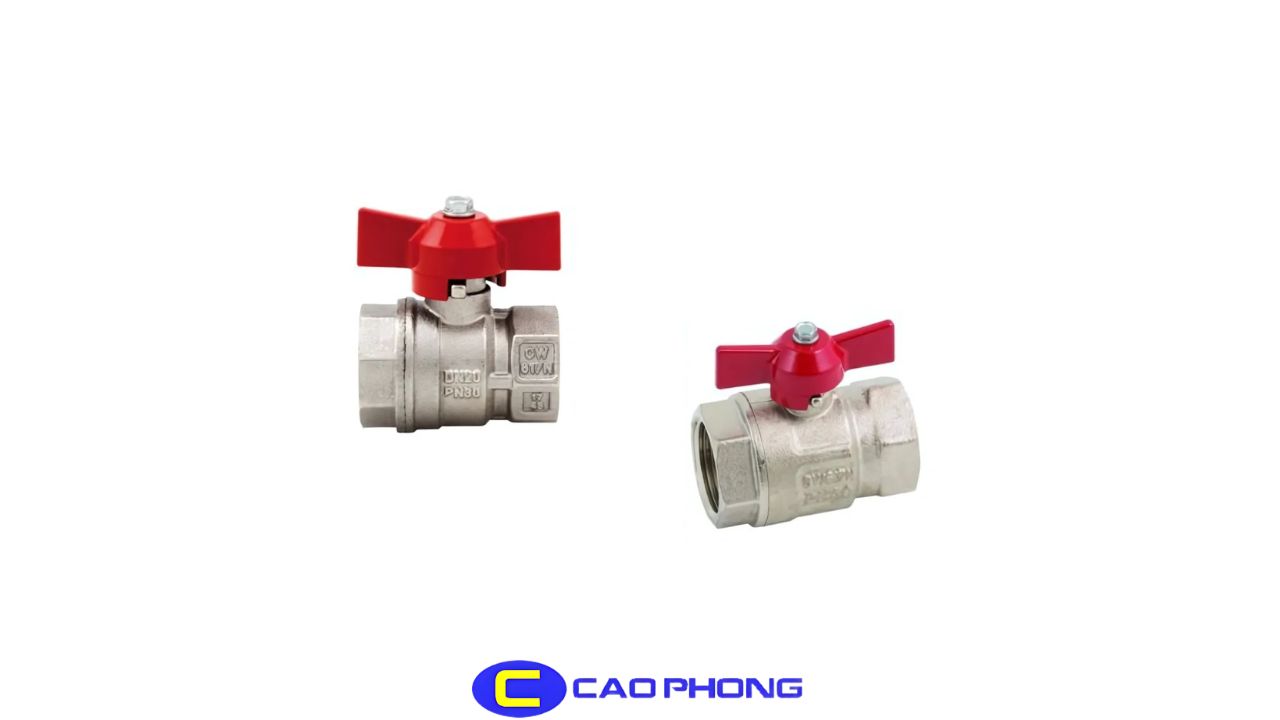

Van bi tay bướm Itap

• Loại van bi.
• Thân và bi van đều mạ crom trên nền đồng.
• Chất liệu gioăng sử dụng là PTFE.
• Thương hiệu: Itap từ Italy, có xuất xứ châu Âu EU.
• Kích thước: từ DN15 đến DN100.
• Nhiệt độ vận hành: từ 0 đến 130°C.
• Áp lực làm việc: từ 16 đến 40 bar.
• Ứng dụng rộng rãi: trong xăng dầu, khí, nước và nhiều chất lỏng khác.

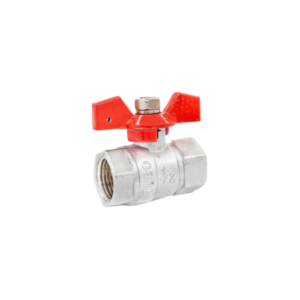

Van bi tay bướm TUBO

• Áp suất làm việc: đạt 200 PSI (tương đương PN16).
• Tuân thủ đầy đủ các tiêu chuẩn theo ISO 9001:2000.
• Thân van: làm từ hợp kim đồng mạ crom.
• Bi van: được làm bằng đồng mạ crom kim loại.
• Gioăng làm kín: bằng Teflon bền bỉ.
• Tay bướm: sử dụng nhựa ABS.
• Xuất xứ của sản phẩm là từ Thái Lan.

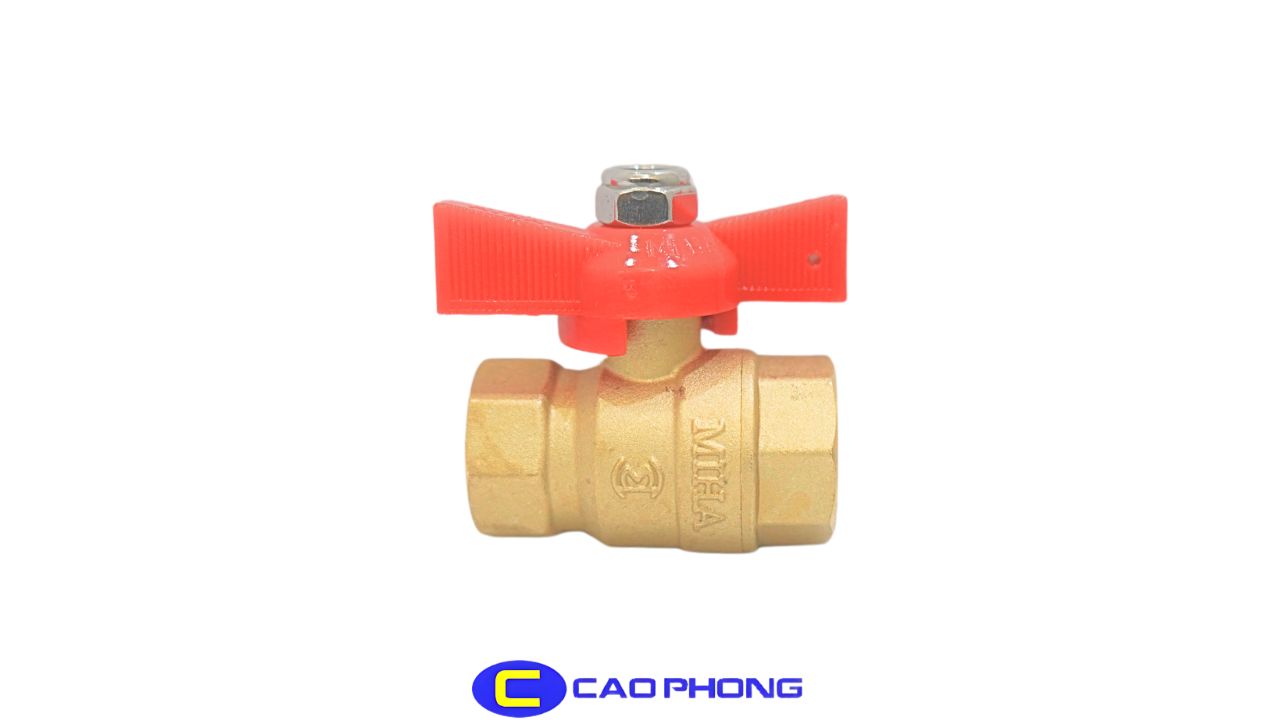

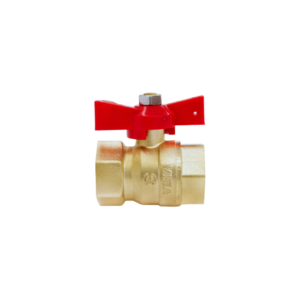

Van bi tay bướm ABS

• Kích thước phổ biến: 15mm (1/2 inch).
• Kiểu kết nối: dạng ren.
• Khả năng chịu nhiệt tối đa: 90°C.
• Thân van: làm từ đồng thau.
• Tay vặn: thiết kế dạng tay bướm dễ sử dụng.
• Loại van là van bi.
• Bi van: làm bằng đồng thau.
• Gioăng làm kín: bằng cao su.
• Tay quay:  làm từ đồng thau.
• Kiểu ren Female-Female.
• Áp lực vận hành cao nhất đạt 16 bar.
• Đạt tiêu chuẩn ISO 228-1-2000 và BS21.

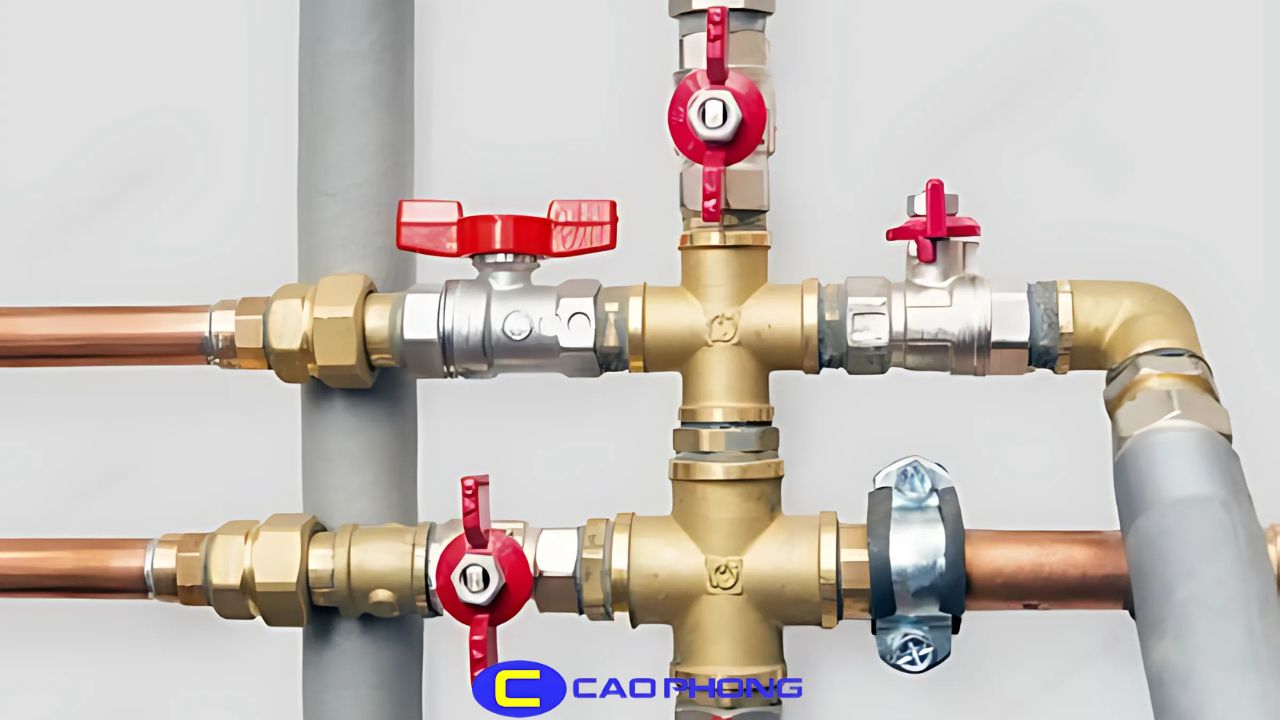

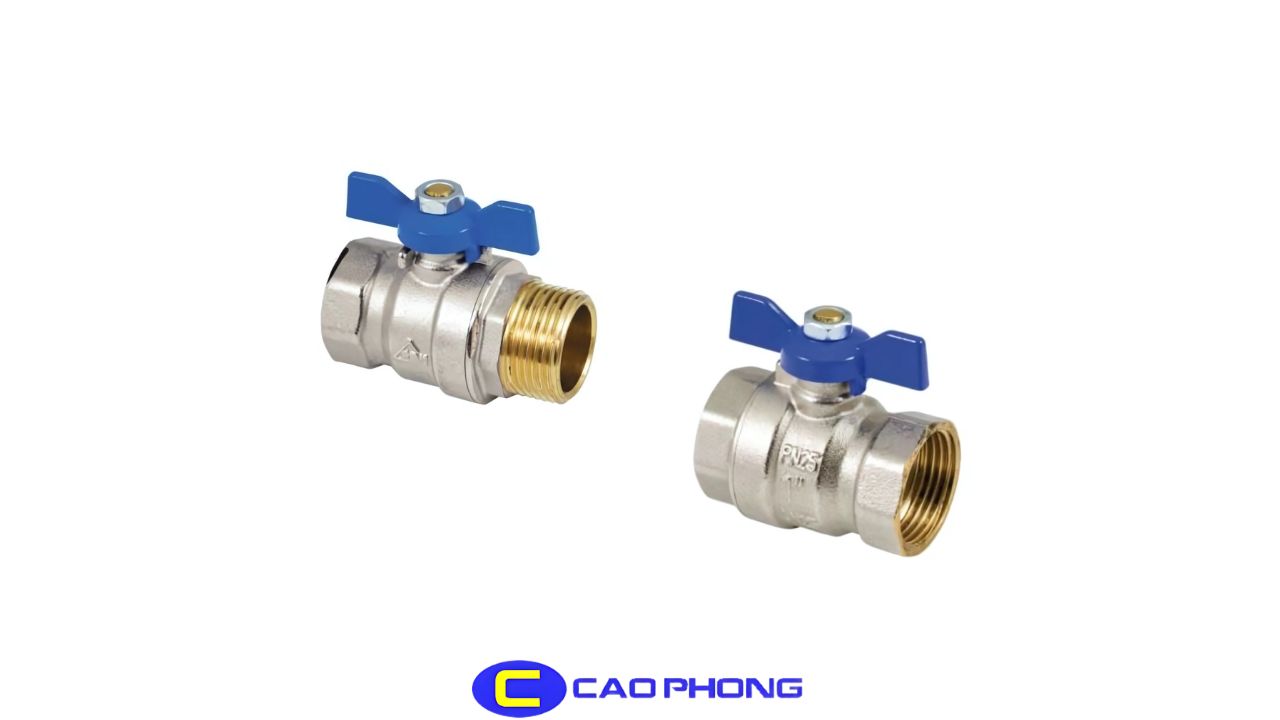

Điểm nổi bật khi lựa chọn van bi dạng tay bướm

Van bi tay bướm được ứng dụng rộng rãi trong các hệ thống đường ống như cấp nước sinh hoạt, xử lý nước thải, cung cấp nước sạch,… Nhờ những ưu điểm vượt trội, loại van này được rất nhiều người tin dùng, cụ thể như sau:

Van có thiết kế nhỏ gọn, cấu tạo đơn giản nên rất dễ dàng trong việc lắp đặt và sử dụng. Đặc biệt, van thích hợp với nhiều môi trường và vị trí khác nhau, kể cả những khu vực chật hẹp hoặc địa hình không bằng phẳng, từ đó giúp tiết kiệm tối đa không gian lắp đặt.

Tay cầm dạng bướm được thiết kế chắc chắn, thuận tiện cho người dùng khi vận hành mà không đòi hỏi phải có kinh nghiệm chuyên môn cao, đồng thời việc tháo lắp cũng rất nhanh chóng và dễ dàng.

Bi van có khả năng xoay ở nhiều góc độ, giúp người dùng kiểm soát và điều chỉnh lưu lượng chất lỏng theo đúng yêu cầu một cách linh hoạt.

So với các loại van điều khiển điện hoặc khí nén, van bi tay bướm có giá thành thấp hơn và không tiêu hao nhiên liệu khi vận hành bằng tay gạt, nhờ vậy giúp giảm thiểu chi phí đầu tư cũng như chi phí vận hành cho hệ thống.

Khả năng điều chỉnh dòng chảy của chất lỏng, khí nén hay hơi nóng rất chính xác và linh hoạt, góp phần nâng cao hiệu suất vận hành của hệ thống.

Loại van này có thể được lắp đặt và sử dụng trong nhiều lĩnh vực khác nhau, phù hợp với các môi trường như nước, hóa chất, dầu nhớt, hơi nóng và khí nén,…

Những ứng dụng điển hình của loại van bi tay bướm

Van bi tay bướm được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm:

• Trong các hệ thống xử lý nước thải sinh hoạt, nước thải công nghiệp, cũng như nước thải từ các nhà máy và xí nghiệp sản xuất.
• Ứng dụng trong các nhà máy chế biến thực phẩm, sản xuất nước giải khát có ga, cũng như trong lĩnh vực y tế và dược phẩm.
• Được dùng phổ biến trong các ngành công nghiệp hóa chất, dầu khí, xăng dầu.
• Bên cạnh đó, van bi tay bướm còn phù hợp với các môi trường khí, hóa chất và chịu được nhiệt độ cao.

Những lỗi phổ biến khi sử dụng van bi tay bướm và cách khắc phục

Rò rỉ chất lỏng

• Nguyên nhân: Việc rò rỉ chất lỏng ra bên ngoài đường ống thường do van bị lỗi hoặc đường ống, gioăng làm kín xuất hiện vết nứt.
• Cách xử lý: Cần kiểm tra kỹ các vị trí kết nối van với đường ống, đặc biệt là gioăng làm kín và trục van với tay bướm. Nếu phát hiện gioăng bị giãn, nên thay mới hoặc dùng keo chuyên dụng cho ống nhựa để bịt kín chỗ bị nứt, ngăn rò rỉ.

Van hoạt động không ổn định

• Nguyên nhân: Quá trình sử dụng lâu dài có thể gây ra hiện tượng kẹt phần điều khiển do bụi bẩn bám lại hoặc các bộ phận bị ăn mòn, thiếu dầu bôi trơn.
• Cách xử lý: Thực hiện kiểm tra, bảo dưỡng định kỳ cho các bộ phận của van. Đảm bảo tất cả chi tiết được lắp ráp đúng chuẩn và thay thế các linh kiện bị hư hỏng bằng loại tương ứng.

Van bi tay bướm bị rêu mốc

• Nguyên nhân: Van thường dùng trong môi trường nước nhiều bụi bẩn, nếu không được vệ sinh thường xuyên sẽ tạo điều kiện cho rêu mốc phát triển.
• Cách xử lý: Vệ sinh định kỳ hệ thống đường ống và van để hạn chế sự hình thành rêu mốc.

Van không hoạt động

• Nguyên nhân: Áp suất nước bị mất hoặc đường ống bị tắc nghẽn do rác hoặc vật thể lạ chắn đường lưu chất.
• Cách xử lý: Lắp thêm bộ lọc nhằm loại bỏ tạp chất trước khi nước vào đường ống, giúp van hoạt động trơn tru.

Tiếng ồn và rung lắc khi van vận hành

• Nguyên nhân: Van phát ra tiếng ồn lớn hoặc rung lắc mạnh do áp suất nước không ổn định hoặc bị vật cứng kẹt trong đường ống.
• Cách xử lý: Kiểm tra và làm sạch đường ống, loại bỏ các vật cản gây tắc nghẽn. Đồng thời duy trì áp suất ổn định để van vận hành êm ái.

Những điểm cần chú ý khi lắp đặt van bi tay bướm

Khi tiến hành lắp đặt van bi tay bướm, bạn nên lưu ý những điều sau đây:

• Chọn vị trí phù hợp để lắp đặt van bi tay bướm, ưu tiên khu vực thuận tiện cho việc sử dụng và bảo trì.
• Trước khi lắp, cần làm sạch đầu ống và khu vực xung quanh, loại bỏ hoàn toàn bụi bẩn, rêu mốc và dầu nhớt.
• Dùng bulong cùng các dụng cụ chuyên dụng để cố định van bi tay bướm chắc chắn vào hệ thống đường ống, giúp van hoạt động ổn định và tránh hiện tượng rò rỉ.
• Thực hiện lắp đặt và vận hành van theo đúng hướng dẫn kỹ thuật của nhà sản xuất để nâng cao tuổi thọ và đảm bảo hiệu suất vận hành tốt nhất.
• Sau khi hoàn tất việc lắp đặt, cần chạy thử hệ thống để kiểm tra hoạt động của van, đảm bảo không có tiếng ồn bất thường và không xảy ra rò rỉ. Khi có sự cố, cần tiến hành xử lý ngay lập tức.

Nơi cung cấp van bi tay bướm giá tốt, chất lượng đảm bảo

Cao Phong là đơn vị hàng đầu chuyên nhập khẩu và phân phối đa dạng các loại van công nghiệp, đồng hồ đo cùng phụ kiện van và hệ thống đường ống. Trong số đó, van bi tay bướm được ứng dụng rộng rãi trong các hệ thống cấp thoát nước sinh hoạt, bể chứa nước… Sản phẩm được cung cấp với nhiều kích thước, chất liệu và nguồn gốc khác nhau, đáp ứng tốt mọi nhu cầu của khách hàng.

Với kinh nghiệm 15 năm trên thị trường, chúng tôi đã đồng hành cùng nhiều dự án lớn nhỏ và trở thành đối tác đáng tin cậy của các thương hiệu van nổi tiếng như: Van FAF, KosaPlus, Haitima, Wonil…

Mua van bi tay bướm giá rẻ, chất lượng tại Cao Phong

Khi chọn mua van bi tay bướm tại Cao Phong, quý khách hoàn toàn yên tâm về chất lượng sản phẩm chính hãng, hãng có sẵn tại Hồ Chí Minh. Bên cạnh đó, chúng tôi cam kết giá thành cạnh tranh, kèm theo nhiều ưu đãi hấp dẫn như: Chiết khấu lớn cho đơn hàng số lượng, bảo hành 12 tháng, giấy tờ chứng nhận đầy đủ, catalogue chi tiết, cùng đội ngũ tư vấn viên chuyên nghiệp, nhiệt tình.

Trên đây là một số mẫu van bi tay bướm bán chạy nhất hiện nay mà chúng tôi muốn giới thiệu đến bạn. Do có nhiều mẫu mã và thương hiệu đa dạng, van bi tay bướm được sử dụng rộng rãi trong nhiều lĩnh vực và môi trường khác nhau. Để sở hữu sản phẩm phù hợp với giá cả tốt nhất, khách hàng vui lòng liên hệ trực tiếp Hotline Cao Phong để được tư vấn và hỗ trợ nhanh chóng.
