Van bi mặt bích là gì? Cấu tạo, nguyên lý hoạt động

Van bi mặt bích là một trong những thiết bị van công nghiệp phổ biến nhất hiện nay, được sử dụng rộng rãi trong nhiều lĩnh vực từ cấp thoát nước đến hóa chất, dầu khí. Vậy van bi mặt bích là gì? Cấu tạo và cách thức hoạt động của van bi mặt bích như thế nào? Hãy cùng Cao Phong tìm hiểu thông tin chi tiết qua bài viết dưới đây.

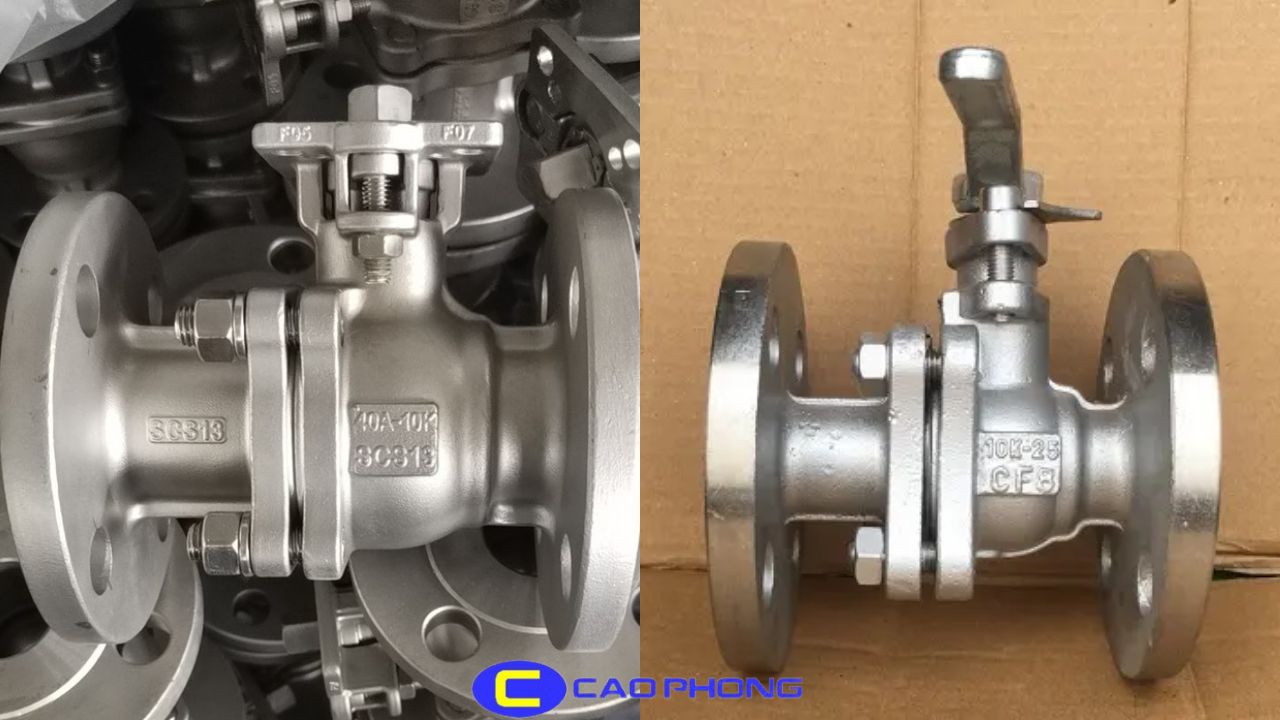

Van bi mặt bích là gì?

Van bi mặt bích (Flanged Ball Valve) là loại van có bộ phận điều khiển dòng chảy bằng một viên bi rỗng bên trong thân van. Thiết bị này có nhiệm vụ kiểm soát dòng chảy của lưu chất trong đường ống bằng cách đóng mở van bằng bộ phận tay gạt hoặc bộ điều khiển tự động. Giúp kiểm soát được dòng lưu chất một cách dễ dàng và hiệu quả.

So sánh van bi mặt bích với các dòng van công nghiệp khác

So với các loại van công nghiệp khác như van cổng, van bướm, van màng,… Van bi loại mặt bích sẽ có những ưu điểm cũng như mặt hạn chế nhất định.

Ưu điểm

• đóng/mở nhanh, dễ dàng thao tác và vận hành.
• Đóng kín được hoàn toàn, ngăn xảy ra tình trạng rò rỉ.
• Phù hợp cho nhiều môi trường làm việc khác nhau bởi độ bền cao.
• Dễ kết nối với đường ống nhờ mặt bích được thiết kế theo tiêu chuẩn.

Hạn chế

• Giá thành của van bi nối bích thường cao hơn so với van bướm cùng kích thước.
• Không phù hợp cho việc ứng dụng điều tiết chính xác giống như van cầu.

Cấu tạo và cách thức hoạt động của van bi mặt bích

Van có cấu tạo cơ bản và nguyên lý hoạt động như sau.

Cấu tạo

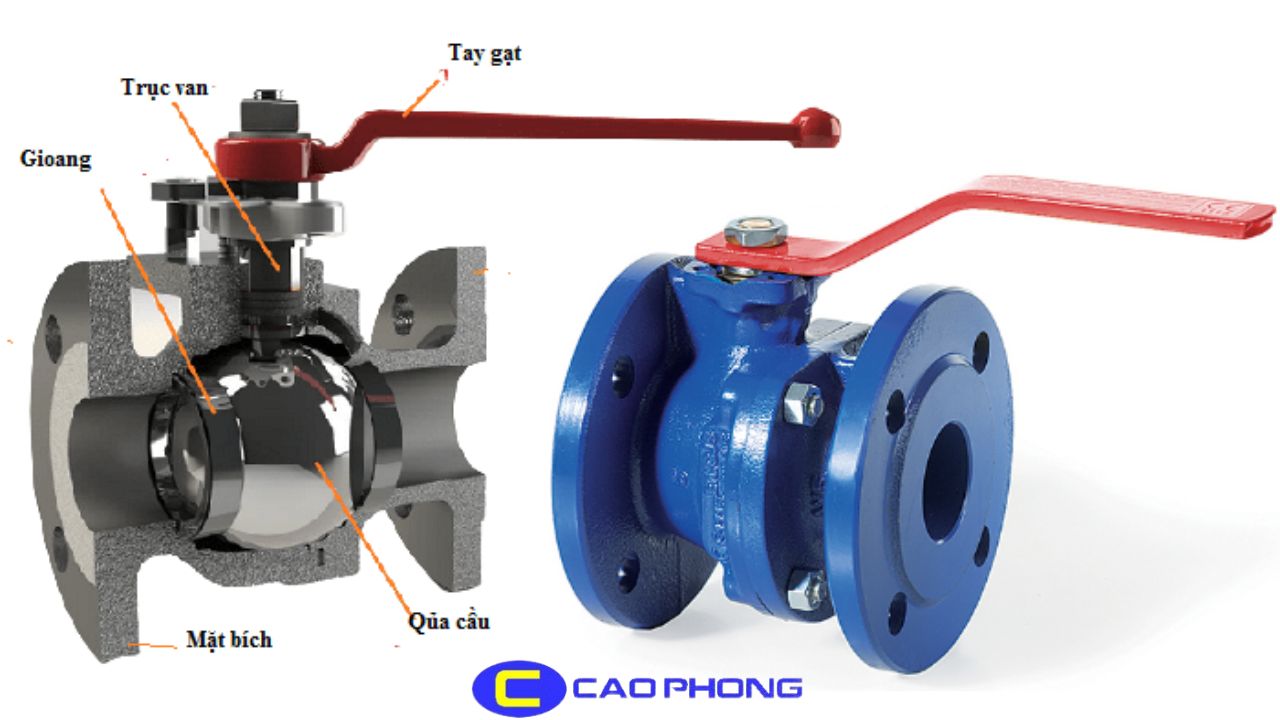

Van gồm các bộ phận chính như:

• Thân van (Body): Làm từ inox, gang, thép hoặc là nhựa.
• Bi van (Ball): Hình cầu rỗng, giúp điều tiết lưu lượng chất lỏng.
• Trục van (Stem): Bộ phận nối bi van với tay điều khiển hoặc bộ điều khiển.
• Gioăng làm kín (Seat/Seal): Giúp van đóng kín hoàn toàn, không rò rỉ.
• Tay gạt thủ công hoặc bộ điều khiển tự động.

Nguyên lý hoạt động

Khi xoay tay gạt hoặc có tác động từ bộ điều khiển sẽ khiến trục van xoay một góc 90º, bi van sẽ xoay tương ứng. Khi lỗ rỗng của bi trùng với hướng dòng chảy thì van mở và cho phép dòng chất lỏng chảy qua lỗ của bi. Ngược lại, khi lỗ rỗng của bi nằm vuông góc thì van đóng.

Các loại van bi mặt bích trên thị trường hiện nay

Hiện nay, trên thị trường có đa dạng các loại van bi dạng mặt bích nhằm đáp ứng nhu cầu sử dụng trong nhiều lĩnh vực và các điều kiện làm việc khác nhau. Việc phân loại van dựa trên các tiêu chí như kiểu điều khiển, vật liệu chế tạo, cấu trúc dòng chảy và tiêu chuẩn kết nối sẽ giúp người dùng dễ dàng lựa chọn.

Phân loại theo kiểu vận hành

Van bi mặt bích tay gạt

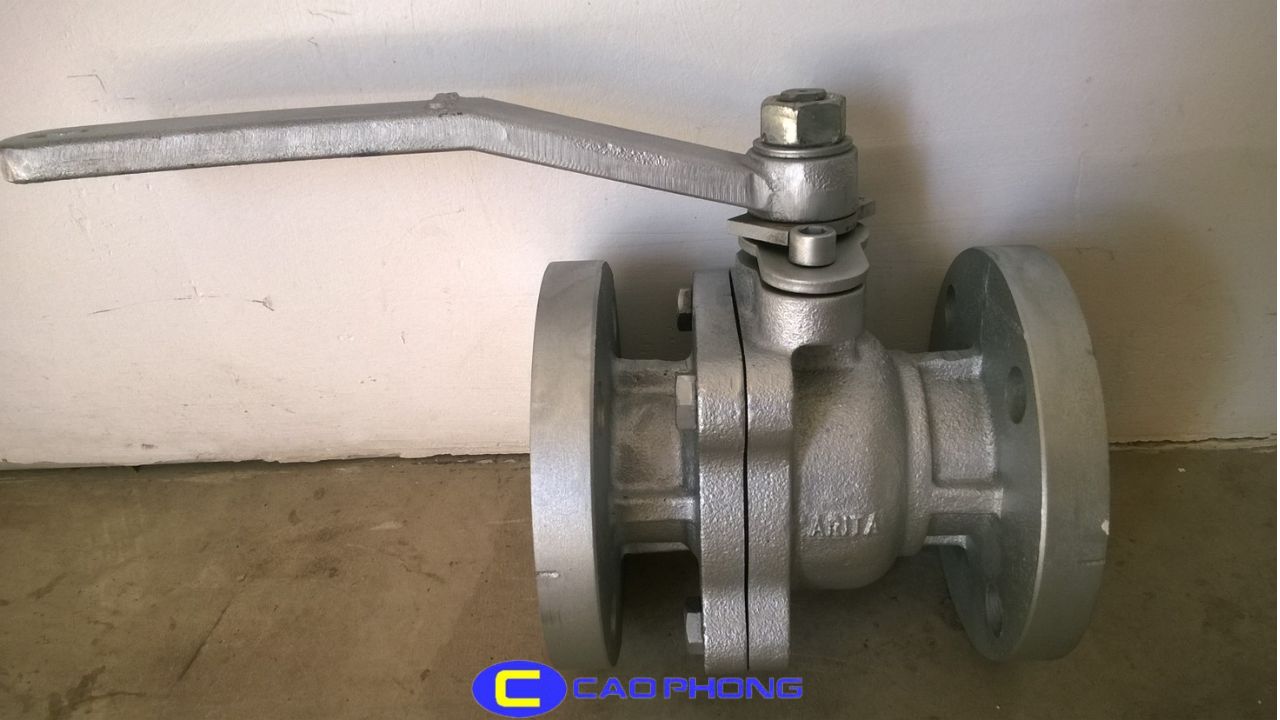

Van bi mặt bích tay gạt là loại van có hai đầu kết nối dạng mặt bích, sử dụng tay gạt để vận hành thủ công. Khi xoay tay gạt 90 độ, viên bi rỗng bên trong sẽ xoay tương ứng để đóng/mở dòng chảy. Loại van này có độ kín cao, dễ vận hành và bảo trì.

Van bi mặt bích điều khiển bằng đầu điện

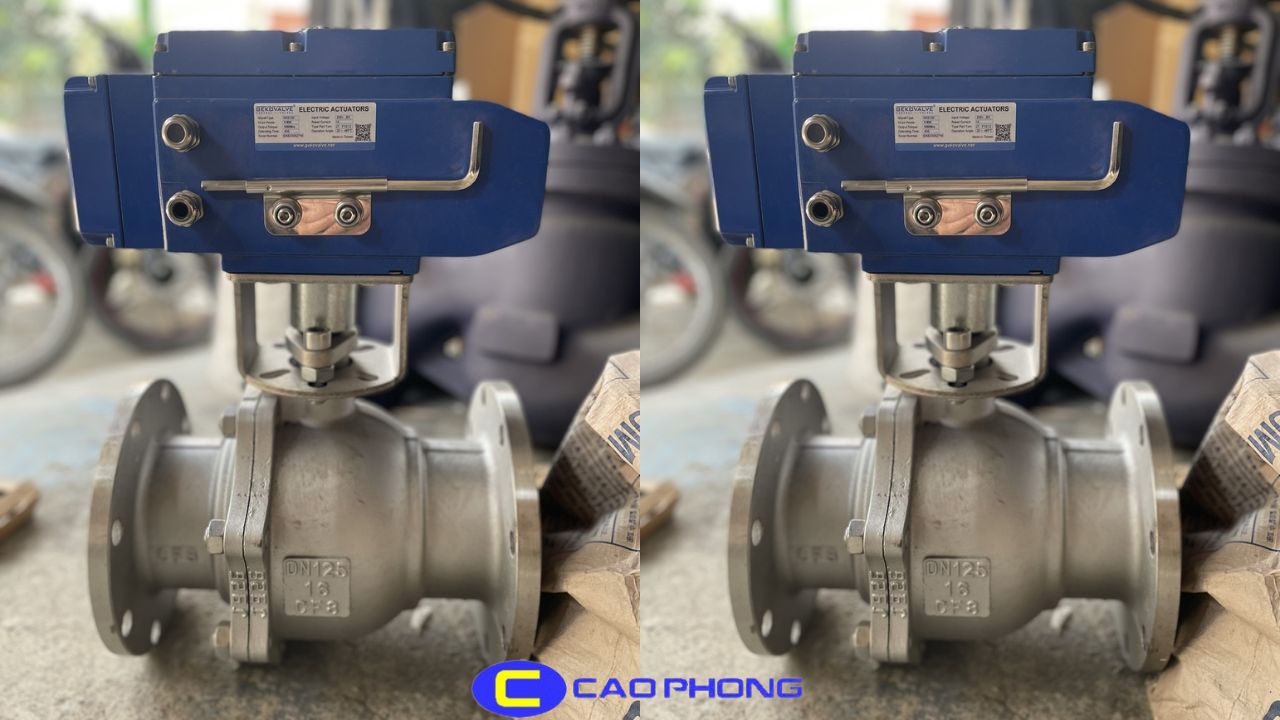

Van bi mặt bích điều khiển điện là dòng van sử dụng mô tơ điện để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống một cách tự động. Van có dạng kết nối mặt bích giúp lắp đặt chắc chắn, chịu được áp lực cao. Mang lại hiệu suất cao cho nhiều lĩnh vực công nghiệp.

Van bi mặt bích điều khiển bằng đầu khí nén

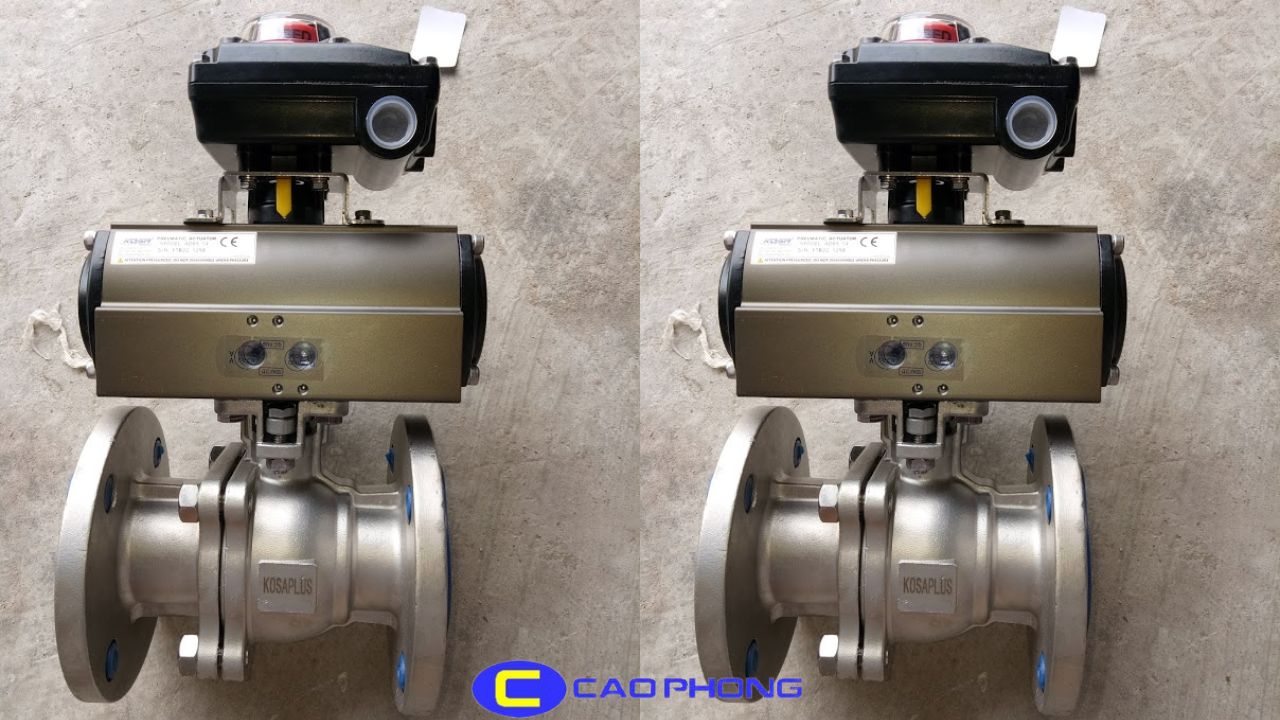

Van bi mặt bích điều khiển khí nén là thiết bị sử dụng khí nén cho quá trình đóng/mở của van. kết nối với hệ thống đường ống qua tiêu chuẩn mặt bích (JIS, ANSI, DIN). Loại van này thường dùng trong các hệ thống đường ống có áp suất lớn, môi trường ăn mòn hoặc yêu cầu độ kín cao.

Phân loại dựa trên vật liệu

Van bi mặt bích gang

van bi mặt bích gang được ứng dụng phổ biến được sử dụng phổ biến trong lĩnh vực xử lý nước và nước thải, PCCC,… Được làm từ gang nên sản phẩm này có giá thành rẻ, độ bền cao.

Van bi mặt bích Inox

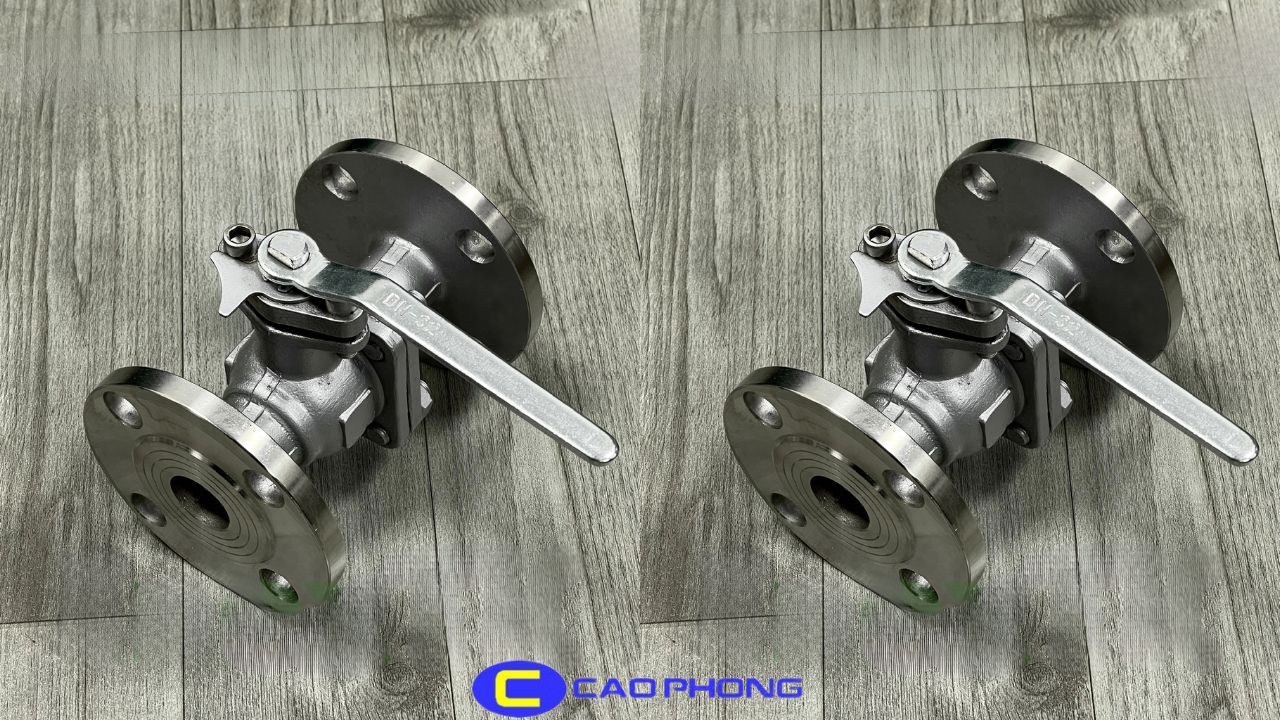

Nhờ vào khả năng chống ăn mòn tốt từ chất liêu Inox, nên van bi Inox thường được sử dụng cho ngành hóa chất, nhưng nơi môi chất có tính ăn mòn cao. Chất liệu Inox có 2 loại là Inox 304 và 316. Inox 316 có khả năng chống ăn mòn tốt hơn nhiều so với 304.

Van bi mặt bích thép

Vì được là từ thép có độ cưng, bền và khả năng chịu nhiệt. Van bi mặt bích thép thường được sử dụng trong các nhà máy có môi trường nhiệt độ và áp lực cao. Sản phẩm này có nhược điểm là trọng lượng lớn.

Phân loại dựa trên cấu trúc của van

Van bi mặt bích loại 2 ngã

Loại 2 ngã là dòng van thông dụng nhất hiện nay. Sở hữu cấu tạo chắc chắn cùng khả năng đóng mở nhanh chóng, van bi 2 ngã dạng mặt bích giúp kiểm soát dòng chảy hiệu quả, đảm bảo an toàn và tiết kiệm chi phí vận hành.

Van bi mặt bích loại 3 ngã

Van bi mặt bích loại 3 ngã là dòng thiết kế có 3 cửa cho phép dòng chảy đi qua cùng một lúc hoặc đóng 1 cửa chỉ cho phép lưu chất đi qua 2 cửa còn lại. Dòng sản phẩm này có 2 dạng là chữ T hoặc chữ L.

Thông số kỹ thuật cần biết khi chọn mua van bi mặt bích

• Tên gọi: Van bi mặt bích.
• Chất liệu: Inox, gang, thép.
• Kích thước: DN15 – DN500+.
• Kết nối: Nối bích.
• Áp lực: 10 – 40 bar hoặc hơn.
• Nhiệt độ làm việc: -20°C đến 250°C tùy vào chất liệu.
• Tiêu chuẩn mặt bích: ANSI, DIN, JIN.

Ứng dụng thực tế của van bi mặt bích trong công nghiệp

Van bi mặt bích được ứng dụng trong các lĩnh vực:

• Ngành xử lý nước, nước thải.
• Sử dụng cho hệ thống PCCC.
• Ngành dầu khí.
• Ngành xử lý hóa chất.
• Thực phẩm và đồ uống.
