Van bi điều khiển khí nén là thiết bị đang được ứng dụng phổ biến trong nhiều lĩnh vực công nghiệp hiện nay. Trong bài viết này, chúng tôi sẽ chia sẻ những thông tin quan trọng nhằm giúp người dùng hiểu rõ đặc điểm sản phẩm và dễ dàng lựa chọn thiết bị phù hợp.

Khái niệm van bi điều khiển bằng khí nén là gì?

Van bi điều khiển khí nén là thiết bị tự động hóa sử dụng áp lực khí để vận hành. Thiết bị này được chia thành hai loại chính: tác động đơn và tác động kép. Hiện nay, van đang được ứng dụng phổ biến trong các hệ thống đường ống tại nhà máy xử lý nước thải, cơ sở sản xuất hóa chất, xăng dầu và nhiều ngành công nghiệp khác.

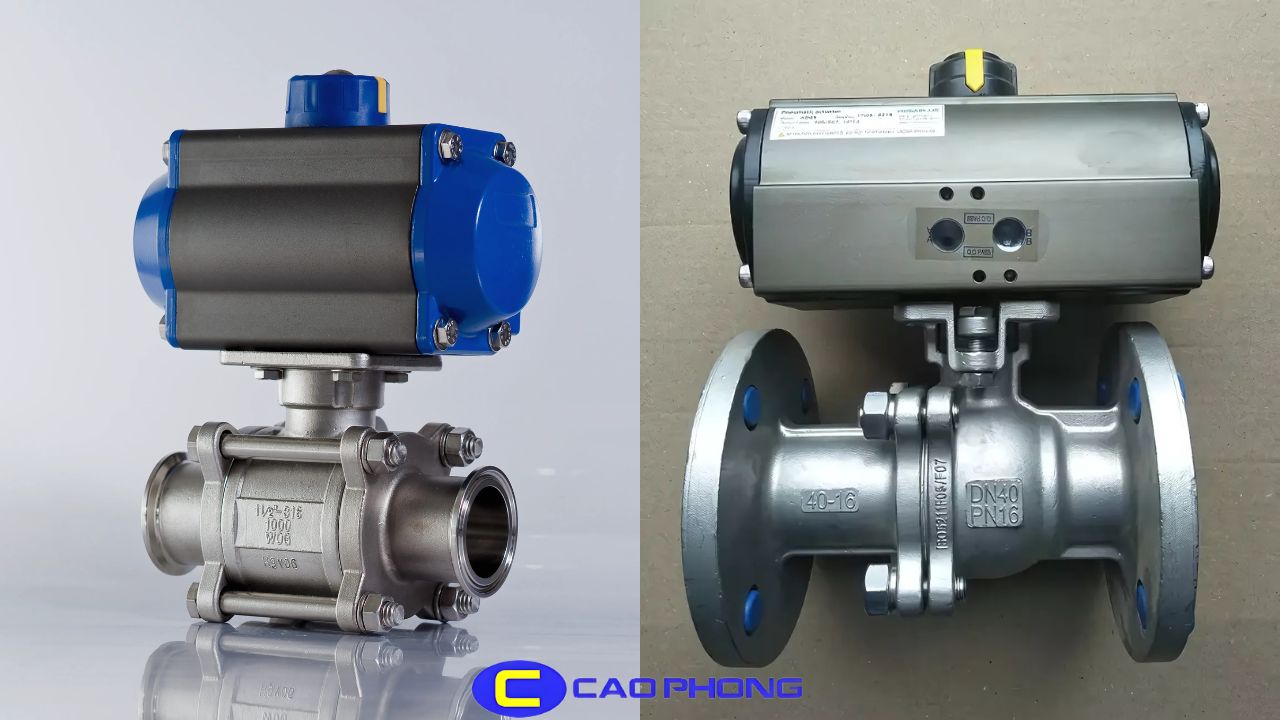

Van bi điều khiển khí nén giúp tự động hóa vận hành trong các hệ thống công nghiệp hiện đại. — Van bi điều khiển khí nén tác động đơn và tác động kép đáp ứng mọi nhu cầu vận hành tự động.

Thành phần cấu tạo van bi điều khiển bằng khí nén

Van bi điều khiển khí nén gồm hai thành phần chính: bộ truyền động khí nén và thân van bi (hệ cơ khí). Mỗi bộ phận đảm nhận một vai trò riêng biệt, phối hợp nhịp nhàng để đảm bảo thiết bị vận hành ổn định và hiệu quả. Cụ thể:

Bộ truyền động khí nén (đầu khí): Được chế tạo từ hợp kim nhôm đúc nguyên khối, bề mặt phủ sơn tĩnh điện nhằm tăng khả năng chống bụi bẩn và chống ăn mòn, đạt chuẩn bảo vệ IP67. Thiết bị này có hai loại phổ biến là tác động đơn và tác động kép, tùy vào ứng dụng sẽ đảm nhận chức năng đóng hoặc mở van thông qua dòng khí nén.
Thân van bi: Là phần tiếp xúc trực tiếp với lưu chất nên thường được sản xuất từ các vật liệu có độ bền cao như inox 304, inox 316, nhựa hoặc gang. Những chất liệu này có khả năng chịu nhiệt tốt và chống ăn mòn hiệu quả, đặc biệt trong môi trường có tính axit hoặc nhiệt độ cao. Bên trong thân van, phần gioăng làm kín thường sử dụng các loại vật liệu như EPDM hoặc Teflon – giúp đảm bảo độ kín tuyệt đối, ngăn ngừa hiện tượng rò rỉ và kéo dài tuổi thọ cho thiết bị.

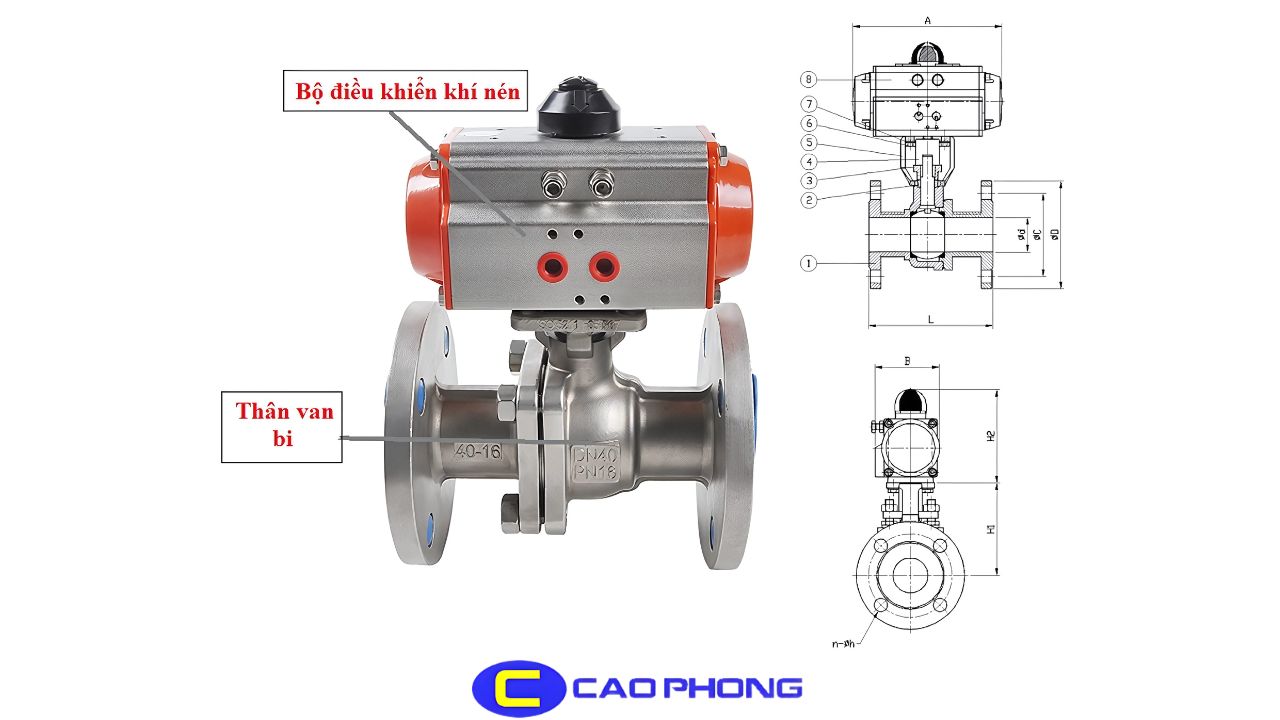

Khám phá nguyên lý hoạt động ổn định của van bi điều khiển khí nén trong các hệ thống công nghiệp — Cấu tạo chi tiết của van bi điều khiển khí nén với hai thành phần chính: bộ truyền động và thân van

Cách thức hoạt động của van bi khí nén điều khiển

Van bi điều khiển khí nén vận hành nhờ vào bộ truyền động sử dụng áp suất khí. Khi nguồn khí nén được cấp vào, áp lực khí sẽ tác động lên piston bên trong bộ truyền động, làm piston di chuyển. Sự chuyển động này sẽ tạo ra mô-men xoắn thông qua cơ cấu bánh răng, trục, từ đó xoay bi van một góc 90 độ để thực hiện chức năng đóng hoặc mở dòng chảy.

Đối với dòng van tác động kép, khí nén sẽ được cấp và xả qua van điện từ để điều khiển quá trình đóng/mở. Trong khi đó, với loại tác động đơn, khí nén chỉ được cấp một lần để mở hoặc đóng van, và lò xo hồi sẽ tự động đưa van trở về trạng thái ban đầu khi ngừng cấp khí.

Các dòng van bi điều khiển bằng khí nén phổ biến hiện nay

Van bi inox nối ren vận hành bằng bộ truyền động khí nén

Loại van này được chế tạo từ vật liệu inox 304 hoặc 316, có thiết kế dạng 2PC hoặc 3PC, kết nối bằng ren ở hai đầu. Sản phẩm thường được sử dụng trong các hệ thống có kích thước DN15 đến DN50.
Van vận hành theo kiểu ON/OFF, sử dụng khí nén với áp lực từ 2 – 7 bar, chịu được nhiệt độ từ -10°C đến 180°C. Thiết bị điều khiển đạt tiêu chuẩn chống nước IP67.

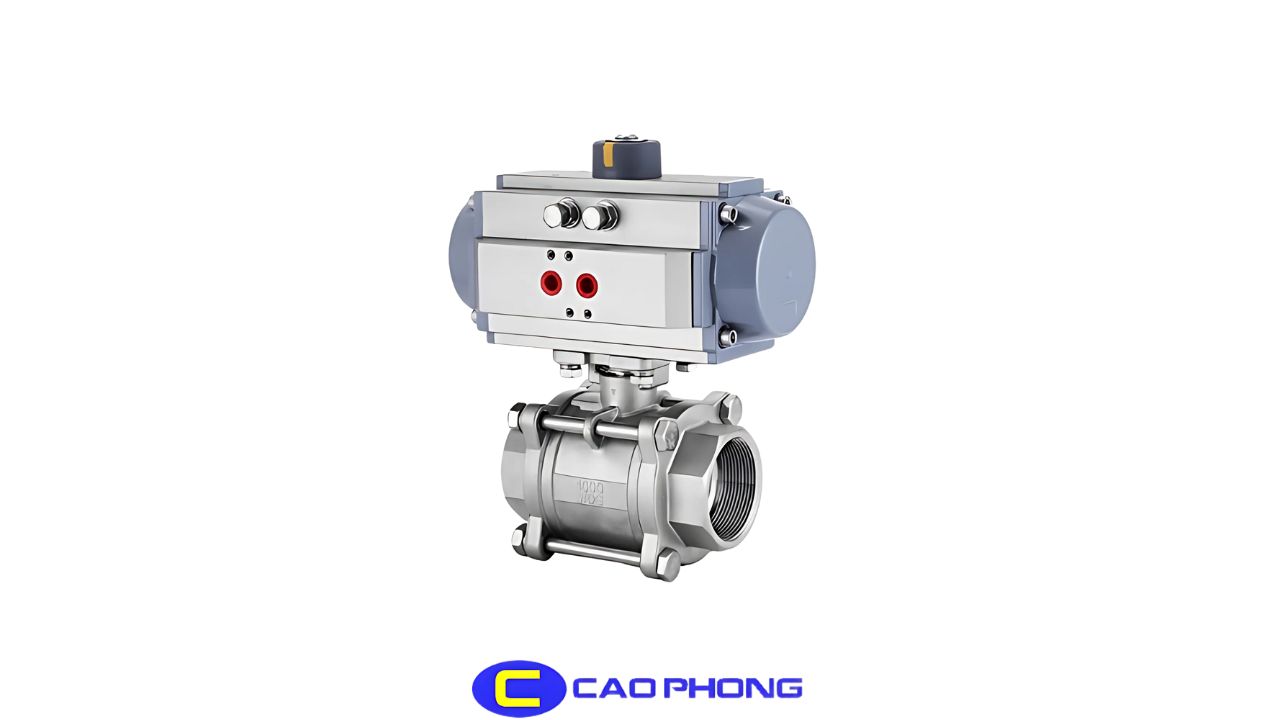

Van bi điều khiển khí nén hoạt động ổn định trong môi trường có nhiệt độ từ âm 10 đến 180 độ C — Hình ảnh van bi điều khiển khí nén inox với thiết kế nối ren chắc chắn trong hệ thống đường ống

Van bi khí nén kết nối bằng mặt bích

Đây là dòng van bi có thiết kế lắp bích ở hai đầu, phù hợp cho các hệ thống đường ống kích thước từ DN15 đến DN300. Thân van được làm bằng inox 304 hoặc 316, cấu tạo 2PC hoặc 3PC.
Van sử dụng khí nén để đóng/mở, áp lực làm việc từ 2 – 7 bar, chịu được nhiệt độ lên tới 180°C. Bộ điều khiển khí nén đi kèm đạt chuẩn IP67, đảm bảo hoạt động ổn định trong nhiều môi trường.

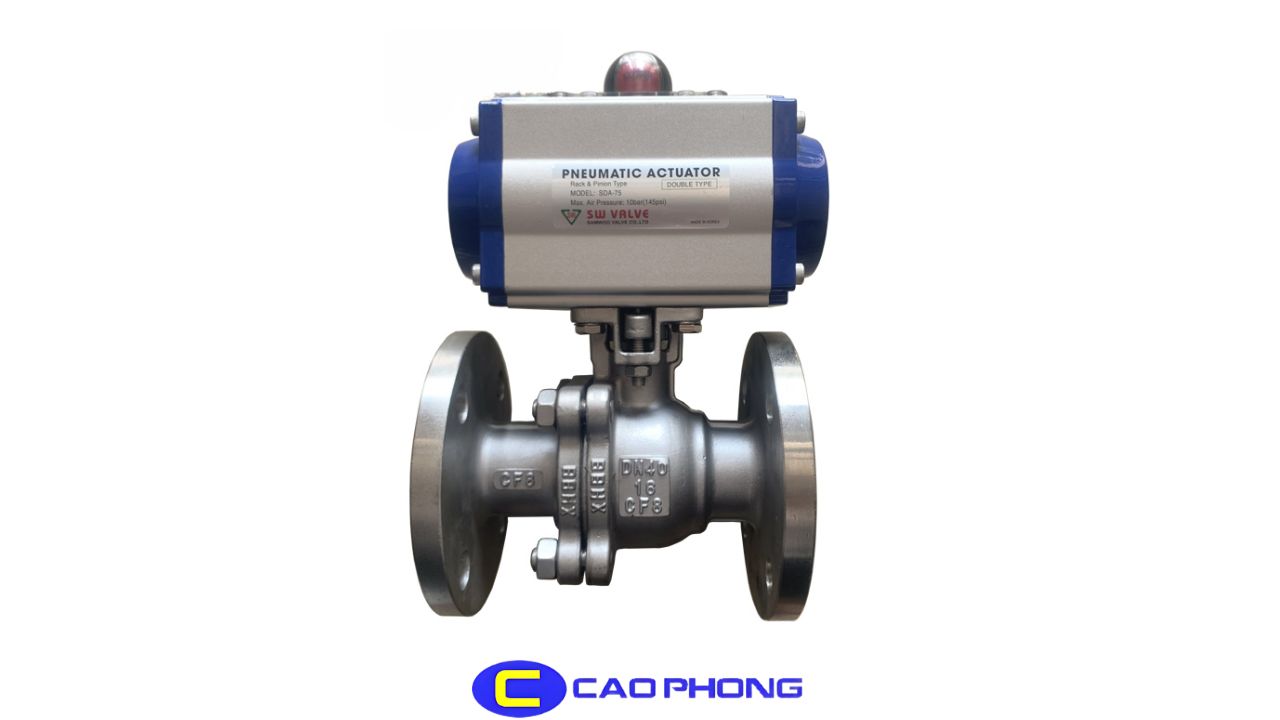

Ứng dụng thực tế của van bi điều khiển khí nén trong hệ thống đường ống chịu nhiệt độ cao và áp suất ổn định — Van bi điều khiển khí nén với thân inox và bộ truyền động khí đạt chuẩn IP67 hoạt động ổn định trong môi trường khắc nghiệt

Van bi nhựa điều khiển tự động bằng khí nén

Sản phẩm này được sản xuất từ nhựa PVC hoặc uPVC, đạt tiêu chuẩn an toàn NSF. Van có các cỡ từ 1/2″ đến 4″, sử dụng đế và gioăng làm kín bằng Teflon.
Các phương pháp kết nối bao gồm: ren, hàn, lắp bích hoặc rắc co. Van hoạt động ở chế độ ON/OFF, áp suất tối đa PN10, nhiệt độ chịu đựng lên đến 80°C.

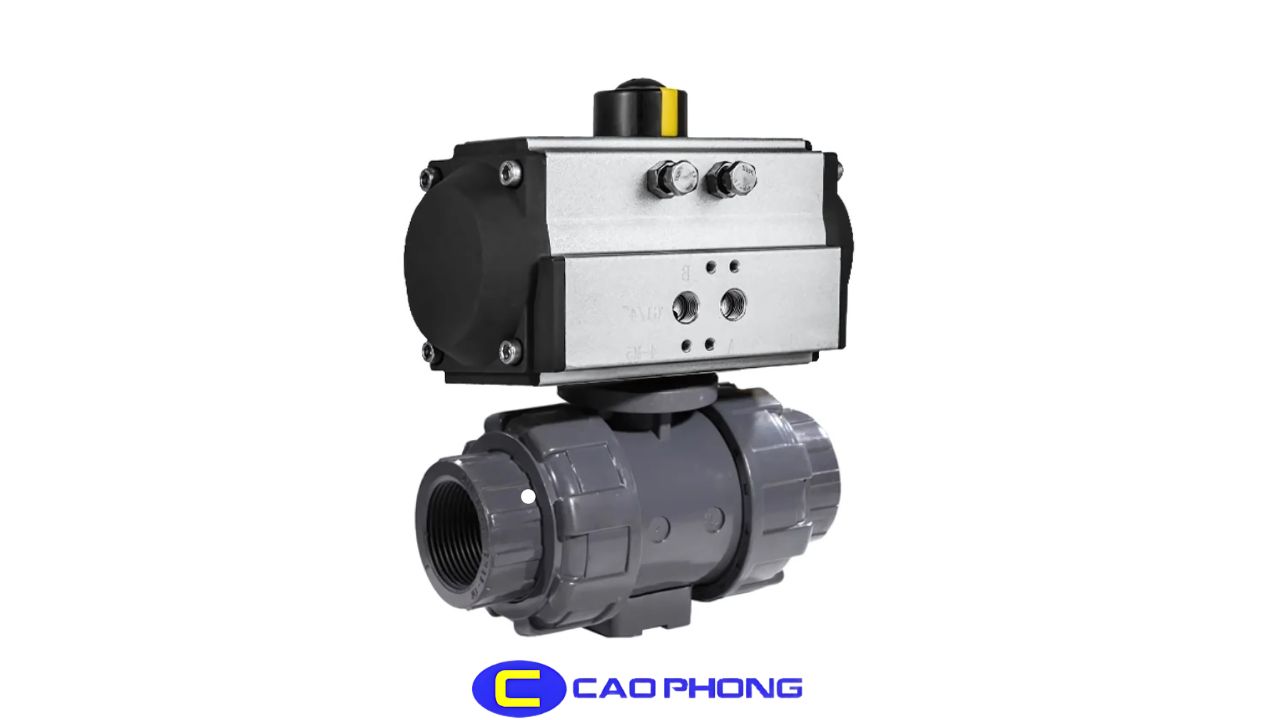

Lắp đặt van bi điều khiển khí nén với kết nối dạng rắc co tiện lợi cho bảo trì và thay thế — Van bi nhựa điều khiển khí nén sử dụng đế Teflon cho khả năng làm kín tối ưu trong môi trường áp lực

Van bi bằng gang điều khiển bằng khí nén

Thân van chế tạo từ gang cầu, bên ngoài được phủ lớp sơn bảo vệ chống bụi bẩn. Sản phẩm có kiểu lắp bích theo tiêu chuẩn BS4504, với kích thước từ DN50 đến DN300.
Van thiết kế dạng 2 mảnh, điều khiển kiểu ON/OFF, sử dụng bộ điều khiển khí nén bằng hợp kim nhôm đạt chuẩn IP67. Thiết bị có thể hoạt động ổn định ở áp lực 12 bar và nhiệt độ lên đến 120°C.

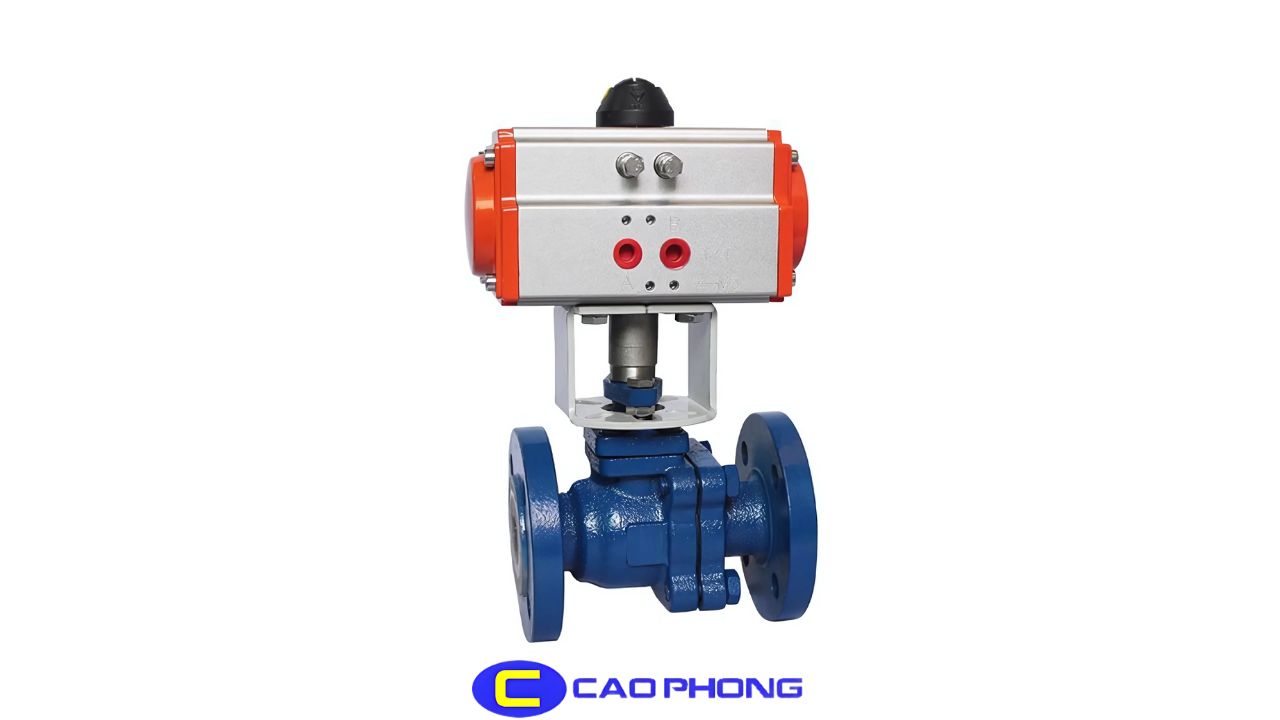

Khả năng chịu áp và nhiệt vượt trội của van bi điều khiển khí nén trong môi trường khắc nghiệt — Van bi điều khiển khí nén gang lắp bích tiêu chuẩn BS4504 cho hệ thống đường ống công nghiệp

Van bi ba ngã điều khiển tự động bằng khí nén

Loại van này sử dụng bộ điều khiển khí nén tương tự như các dòng ON/OFF khác. Thân van làm từ inox 304, cho độ bền cao, thích hợp sử dụng trong hệ thống có yêu cầu phân nhánh dòng chảy.
Van có hai kiểu hoạt động: dạng chữ T và chữ L, kết nối bằng ren hoặc mặt bích. Sản phẩm có khả năng chịu áp lực tới 16 bar và làm việc trong môi trường nhiệt độ khoảng 200°C.

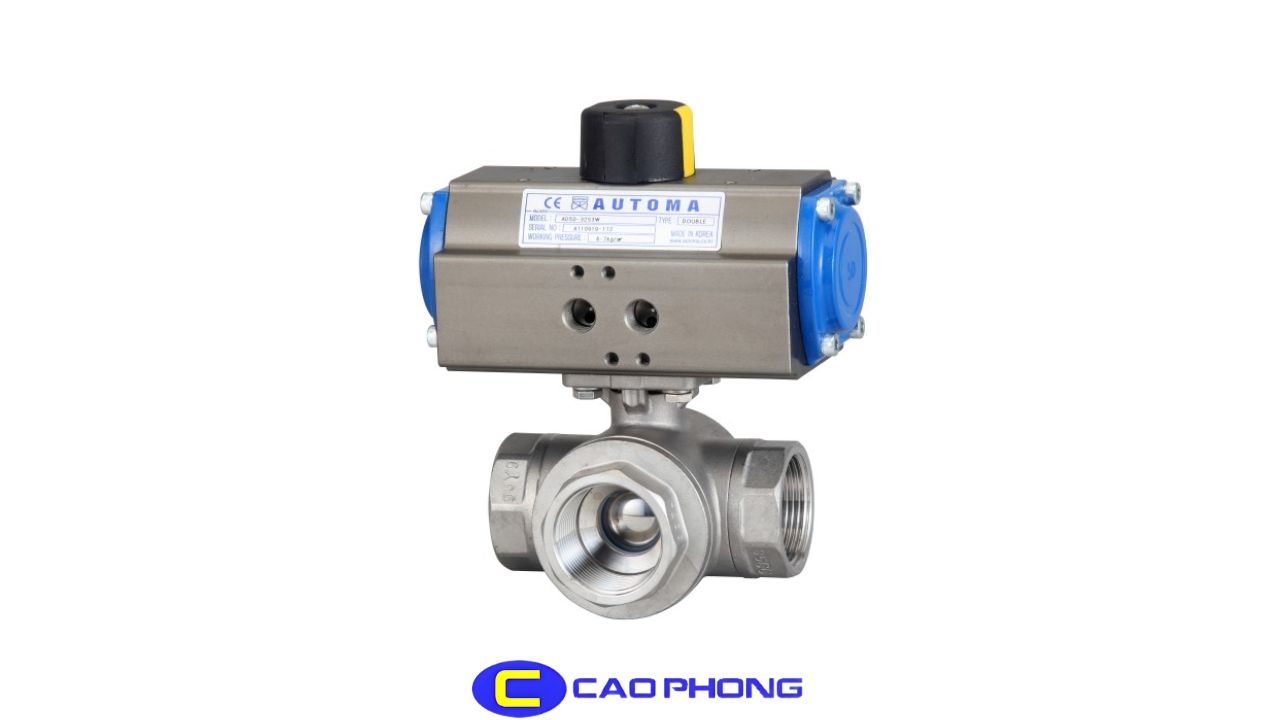

Van bi điều khiển khí nén 3 ngã hoạt động ổn định ở nhiệt độ lên đến 200°C trong hệ thống công nghiệp — Van bi điều khiển khí nén 3 ngã với thiết kế dạng chữ T dùng trong hệ thống phân nhánh dòng chảy

Tính năng ưu việt của van bi khí nén điều khiển tự động

Van bi điều khiển khí nén đang ngày càng được ưa chuộng nhờ sở hữu nhiều đặc tính vượt trội, mang lại sự hài lòng cao cho người sử dụng. Vậy loại van này có những điểm mạnh gì đáng chú ý?

Van có khả năng chịu áp suất cực kỳ tốt, lên tới 60bar – một trong những mức chịu lực cao hàng đầu trên thị trường hiện nay.
Thiết kế của van đảm bảo dòng lưu chất đi qua không bị cản trở hay suy giảm lưu lượng, giúp hệ thống vận hành trơn tru và hiệu quả.
Nhờ được chế tạo từ các vật liệu chất lượng cao, van có khả năng chống ăn mòn và bụi bẩn vượt trội. Chính đặc điểm này khiến sản phẩm trở thành lựa chọn lý tưởng cho các môi trường làm việc khắc nghiệt, đặc biệt là trong ngành công nghiệp hóa chất.
Kích thước nhỏ gọn cùng cấu tạo đơn giản giúp van dễ dàng lắp đặt ở nhiều vị trí khác nhau mà không gây khó khăn cho người dùng trong quá trình thi công hay sử dụng.

Phạm vi ứng dụng thực tế của van bi điều khiển khí nén

Nhờ thiết kế đặc biệt cùng nhiều tính năng ưu việt, van bi điều khiển khí nén ngày càng được tin dùng rộng rãi trên thị trường. Thiết bị này hiện diện trong nhiều lĩnh vực khác nhau, điển hình như:

Các nhà xưởng sản xuất và xử lý hóa chất
Hệ thống cấp nước sạch đô thị
Khu vực xử lý nước thải ngành công nghiệp
Xí nghiệp chế biến sản phẩm nông nghiệp và thực phẩm
Mạng lưới đường ống dẫn khí, xăng dầu trong doanh nghiệp

Bất kể được lắp đặt trong môi trường nào, dòng van này luôn đảm bảo hiệu suất vận hành ổn định, độ bền cao và góp phần đáng kể vào việc giảm thiểu chi phí vận hành cho doanh nghiệp.

Những điều cần lưu ý khi chọn van bi điều khiển khí nén

Khi lựa chọn van bi điều khiển khí nén hay van bướm điều khiển khí nén, người dùng nên cân nhắc một số yếu tố quan trọng như sau:

Việc bảo trì và kiểm tra van định kỳ là rất cần thiết để đảm bảo thiết bị luôn hoạt động ổn định và đạt hiệu suất cao trong hệ thống.
Hãy ưu tiên mua van tại những đơn vị uy tín, có thương hiệu rõ ràng nhằm tránh mua phải hàng giả, hàng kém chất lượng, điều này ảnh hưởng trực tiếp đến hiệu quả vận hành thực tế của van.

Để an tâm hơn khi lựa chọn sản phẩm, khách hàng có thể liên hệ với Cao Phong – nhà cung cấp các loại van công nghiệp chính hãng, cam kết chất lượng vượt trội cùng mức giá cạnh tranh trên thị trường.
